BRUKSANVISNING RR25A5470S9 SAMSUNG

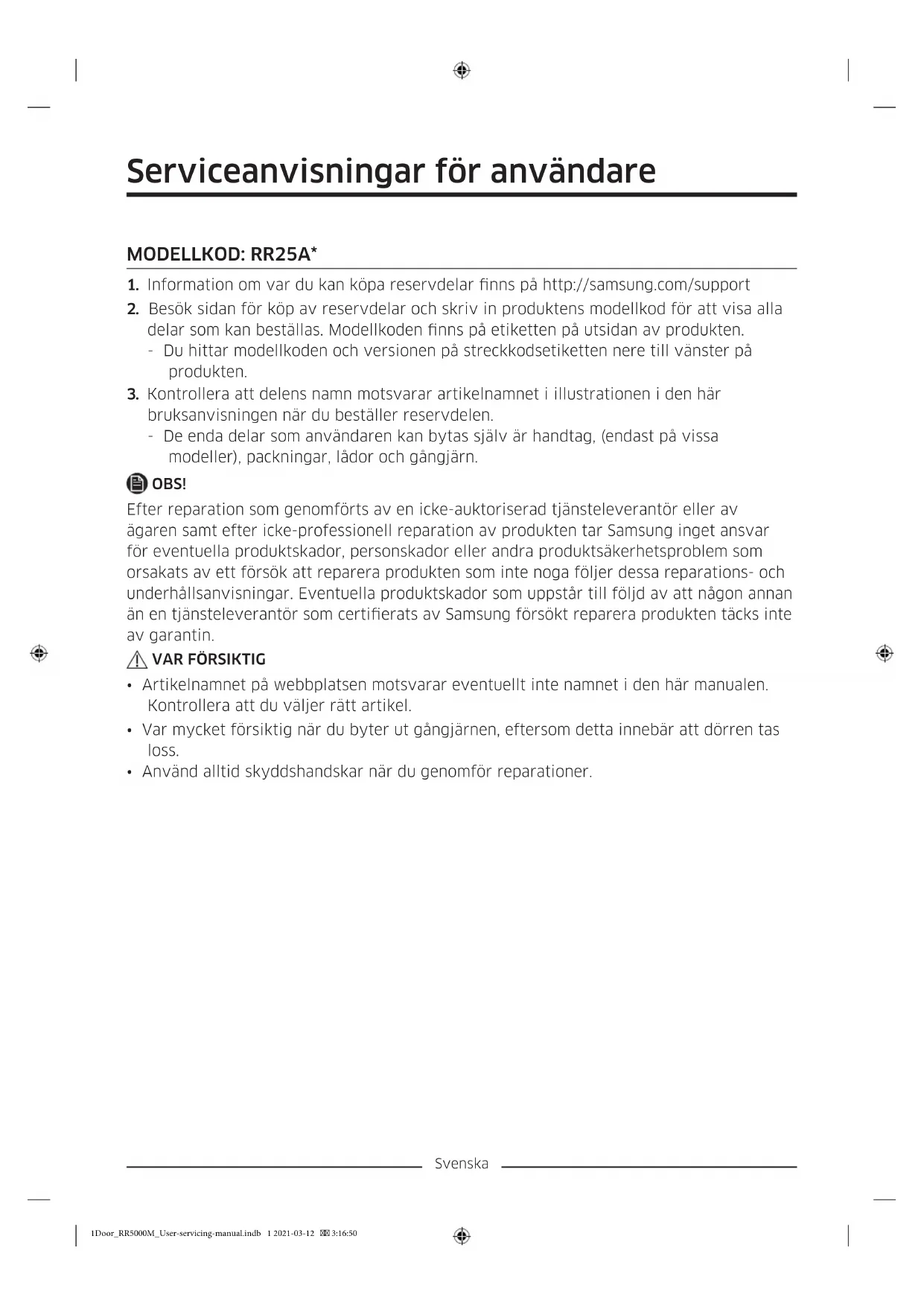

Serviceanvisningar för användare

MODELLKOD: RR25A\*

1. Information om var du kan köpa reservdelar finns på http://samsung.com/support
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lädor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

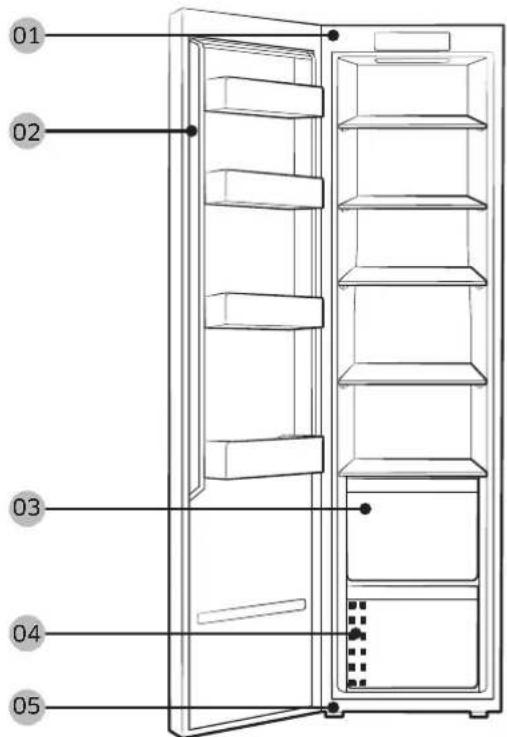

01 02 03 04 05

01 Övre gångjärn 02 Packning

03 Låda 04 Streckkodsetikett

05 Nedre gångjärn

OBS!

Delarna för demontering och montering är desamma för frysen och kylen.

Svenska

Byte av handtag

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

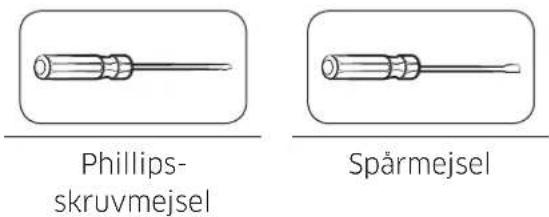

Verktyg som behövs (följer inte med)

Ta loss handtagen

OBS!

Förfarandet gäller för både kylskåpet och frysen.

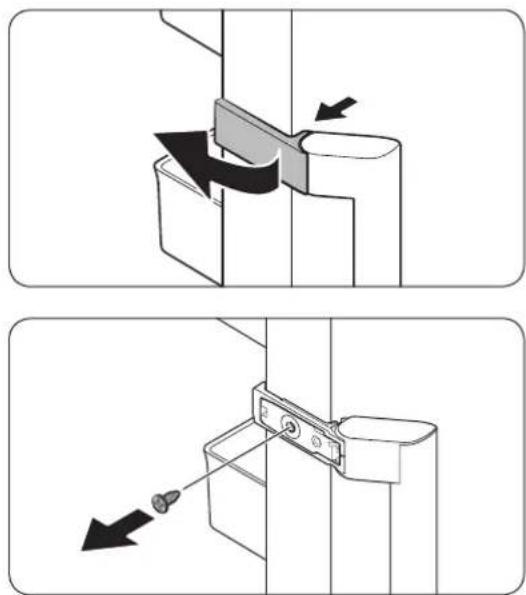

1. Lås upp handtagets lock och lägg det åt sidan.

2. Ta bort varje skruv på den övre och undre sidan av handtaget.

3. Det nya handtaget monteras i motsatt ordningsföljd till nermonteringen.

Svenska

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

Packning

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Byta ut lådor

! VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Ta ut lådan

1. Dra ut lädan framåt.

2. Ta bort lådan genom att luta den.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

WARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.
• Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (bifogas ej)

8 mm hylsnyckel (för skruvar)

Svenska

Vända dörren

1. Använd en spårmejsel för att ta av skyddet till det övre vänstra dörrgångjärnet (A).

OBS!

Förvara den borttagna delen på ett säkert ställe för framtida bruk.

1. Använd en hylsnyckel (8 mm) för att ta bort skruvarna i det övre vänstra dörrgångjärnet (B).

2. Lyft det övre vänstra dörrgångjärnet (B) för att avlägsna det.

OBS!

Förvara den borttagna delen på ett säkert ställe för framtida bruk.

1. Lyft dörren för att avlägsna den från det nedre gångjärnet.

⚠️ VAR FÖRSIKTIG

Dörren är tung. För att förhindra person- eller sakskada, var försiktig när du avlägsnar dörren.

Svenska

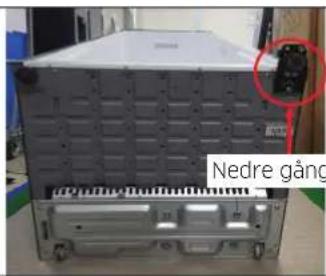

Nedre gångjärn

Nedre gång

1. Lägg ner skåpet på marken.
2. Använd en Phillips-skruvmejsel för att skruva loss det låga gångjärnet från botten.

⚠️ VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet
