NAVODILA ZA UPORABO RR25A5470S9 SAMSUNG

Lai iznemtu atvilktni

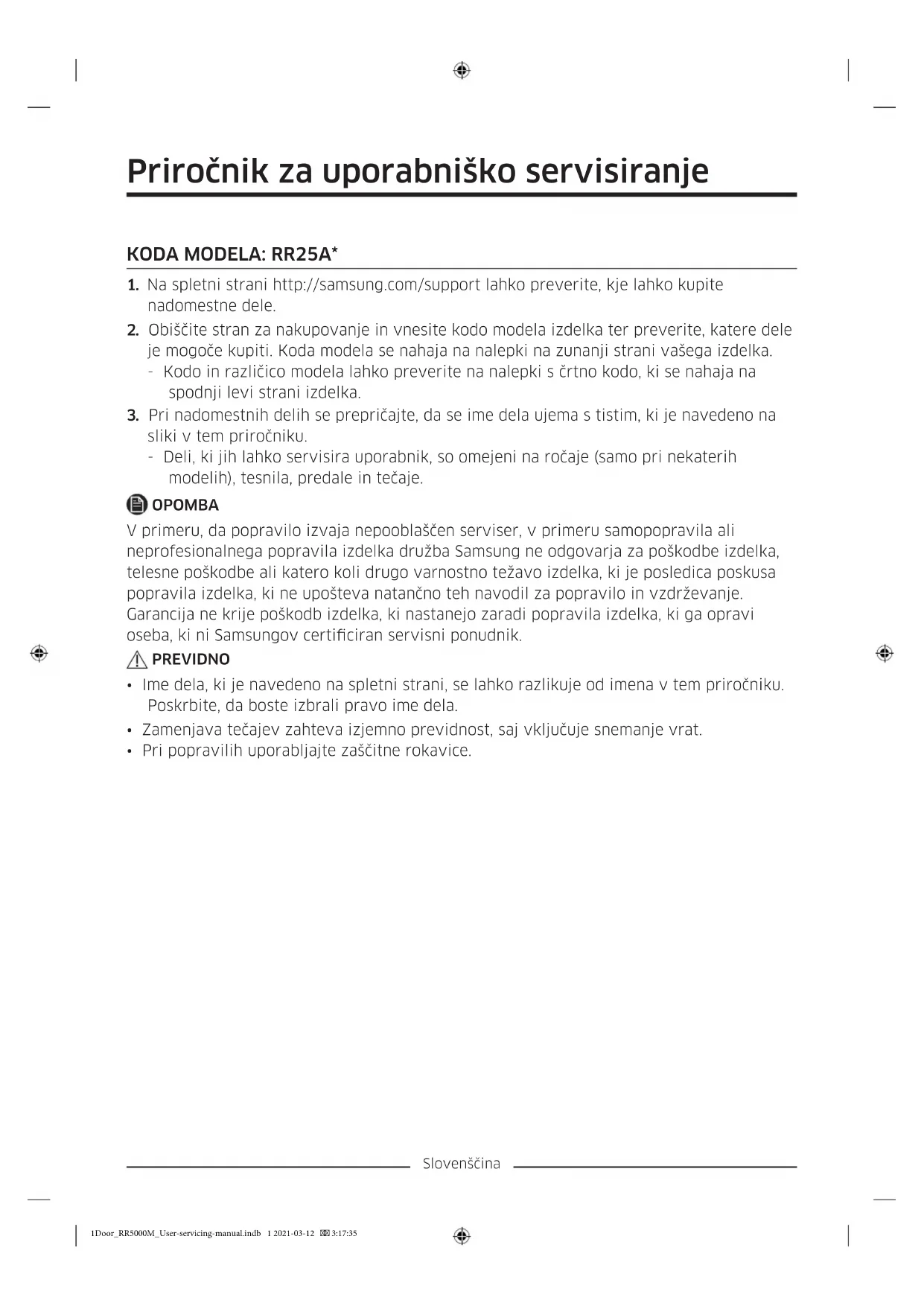

Priročnik za uporabniško servisiranje

KODA MODELA: RR25A\*

1. Na spletni strani http://samsung.com/support lahko preverite, kje lahko kupite nadomestne dele.
2. Obiščite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoče kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.
3. Kodo in različico modela lahko preverite na nalepki s črtno kodo, ki se nahaja na spodnji levi strani izdelka.
4. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.
5. Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblaščen serviser, v primeru samopopravila ali neprofesionalnega popravila izdelka družba Samsung ne odgovarja za poškodbe izdelka, telesne poškodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne upošteva natančno teh navodil za popravilo in vzdrževanje. Garancija ne krije poškodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certificiran servisni ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na spletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.
• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat.
• Pri popravilih uporabljajte zaščitne rokavice.

Slovenščina

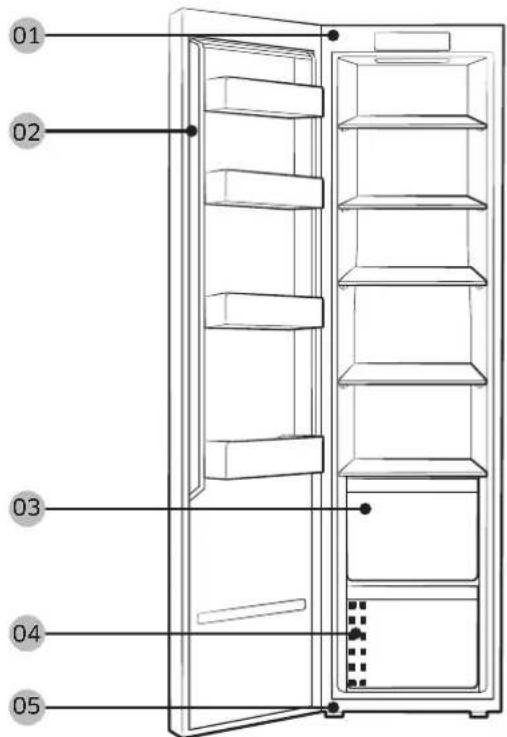

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

01 Zgornji tečaj 02 Tesnilo

03 Predal 04 Nalepka s črtno kodo

05 Spodnji tečaj

OPOMBA

Vrstni red demontaže in montaže delov je enak za zamrzovalnik in hladilnik.

Slovenščina

Zamenjava ročaja

PREVIDNO

• Pri zamenjavi ročaja vrat pazite, da ne opraskate sprednje strani vrat.
• Ročaja trdno pritisnite pri podporah. Prepričajte se, da med podporami in vrati ni vrzeli.
• Pri nameščanju ročaja čvrsto privijte vijake.
• Pred uporabo izdelka preverite, ali je ročaj čvrsto pritrjen.

Potrebni pripomočki (niso priloženi)

Križni izvijač Ploščati izvijač

Odstranjevanje ročajev

OPOMBA

Ta postopek velja za hladilnik in zamrzovalnik.

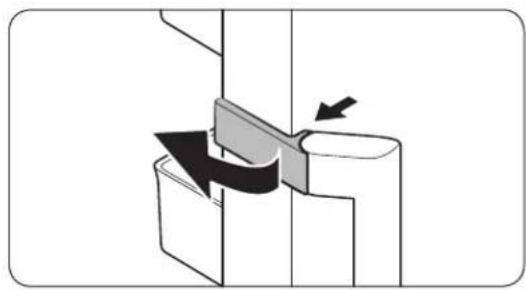

1. Odklenite pokrovček ročaja in ga odložite.

2. Odstranite vse vijake na zgornji in spodnji strani ročaja.

3. Nov ročaj sestavite v obratnem vrstnem redu od razstavljanja.

Slovenščina

Zamenjava tesnila

PREVIDNO

Poskrbite, da boste tesnilo čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak.

Odstranjevanje tesnila

Odprite vrata in z vrat odstranite tesnilo.

Zamenjava tesnila

Na vrata hladilnika pritrdite novo tesnilo. Prepričajte se, da med novim tesnilom in vrati ni vrzeli.

Zamenjava predala

PREVIDNO

Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo.

Odstranjevanje predala

Predale ponovno namestite, tako da sledite korakom odstranjevanja v obratnem vrstnem redu.

Slovenščina

Zamenjava tečaja

• Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.
• Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla.
• Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, da pokličete profesionalno servisno službo.
• Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.
• Prepričajte se, da je gred čvrsto pritrjena na tečaju.
• Prepričajte se, da je tečaj čvrsto pritrjen na omarico.
• Prepričajte se, da so priključki žic ustrezno priključeni.
• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.

OPOZORILO

• Če želite hladilnik magniti/položiti na tla, potrebujete pomoč vsaj ene dodatne osebe.
• Preden odstranite vrata, izključite napajalni kabel.

Potrebni pripomočki (niso priloženi)

Križni izvijač Ploščati izvijač Nastavljivi ključ

8-mm nasadni ključ (za vijake)

Slovenščina

Obračanje vrat

1. S ploščatim izvijačem odstranite zgornji levi pokrov tečaja vrat (A).

OPOMBA

Odstranjeni del hranite na varnem mestu, saj ga boste potrebovali pozneje.

1. Z nasadnim ključem (8 mm) odstranite vijake, ki pritrjujejo zgornji levi tečaj vrat (B).

2. Zgornji levi tečaj vrat (B) dvignite in odstranite.

OPOMBA

Odstranjeni del hranite na varnem mestu, saj ga boste potrebovali pozneje.

1. Vrata dvignite in jih odstranite s spodnjega tečaja.

PREVIDNO

Vrata so težka. Pri odstranjevanju vrat bodite previdni, da preprečite materialno škodo ali telesne poškodbe.

Slovenščina

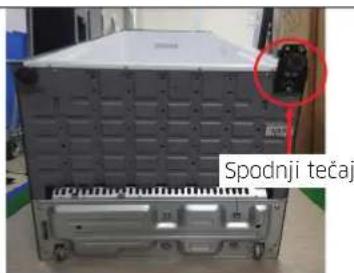

Spodnji tečaj

1. Odložite omarico.
2. S križnim izvijačem odvijte spodnji tečaj od spodaj.

PREVIDNO

• Prepričajte se, da so priključki žic ustrezno priključeni.
• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.
