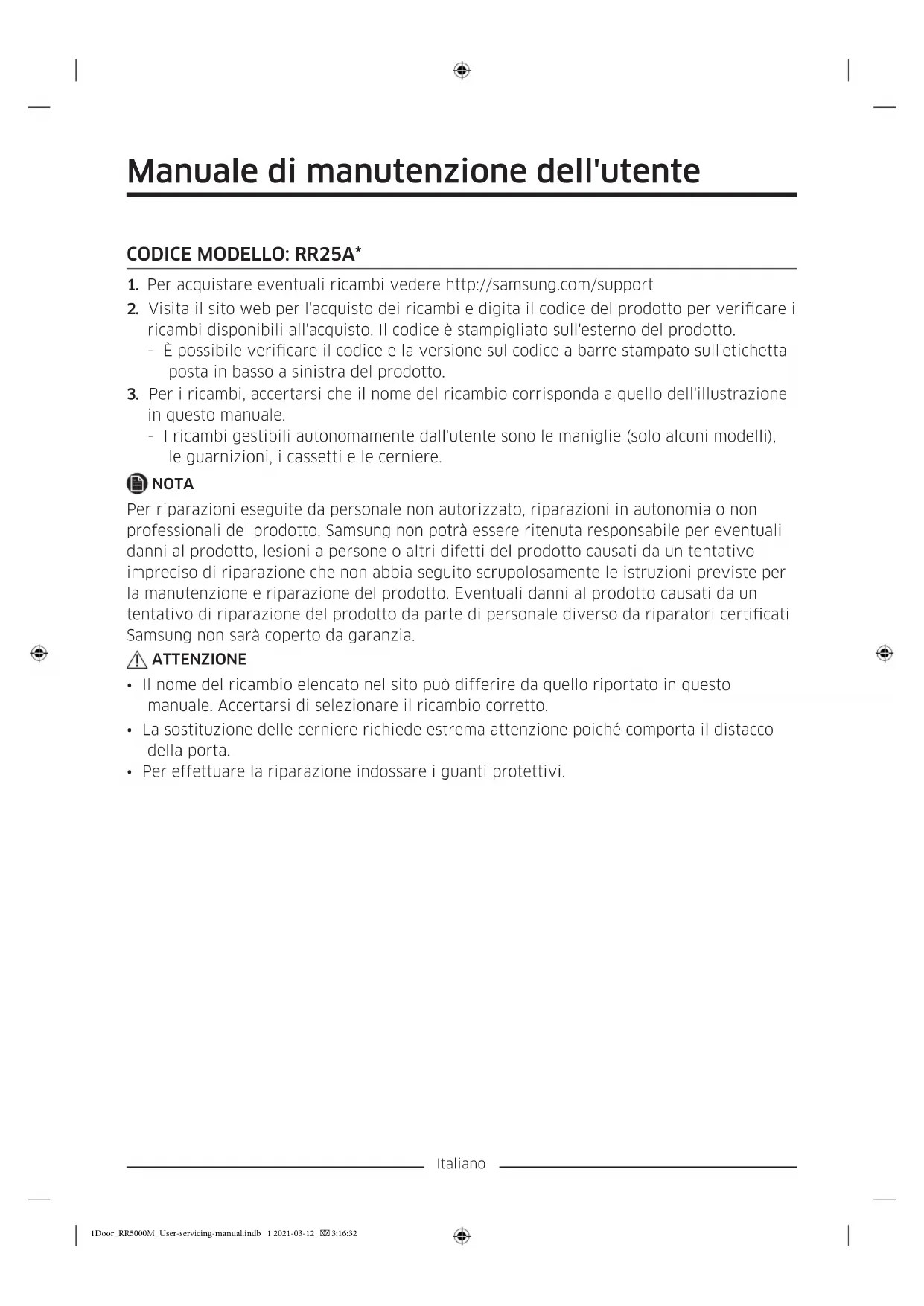

MANUALE UTENTE RR25A5470S9 SAMSUNG

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. 1Door_RR5000M_User-servicing-manual.indb 1 2021-03-12 3:16:32Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

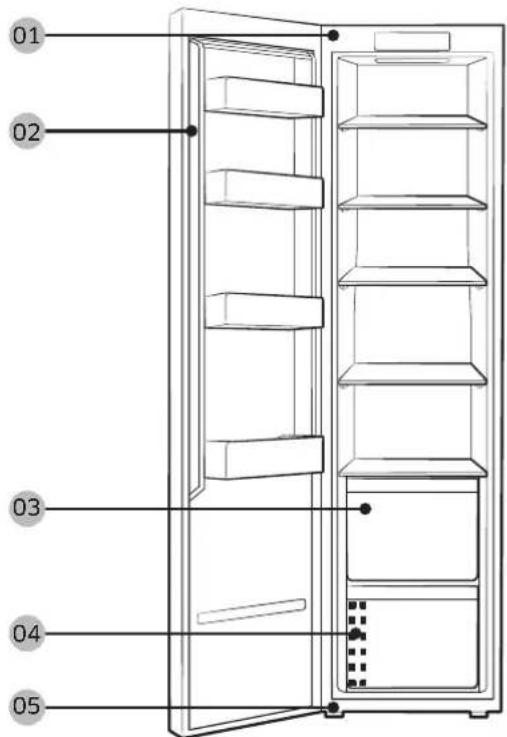

01 Cerniera superiore 02 Guarnizione 03 Cassetto 04 Etichetta con codice a barre 05 Cerniera inferiore NOTA L'ordine di assemblaggio o disassemblaggio delle parti è uguale sia per il frigo sia per il freezer. 1Door_RR5000M_User-servicing-manual.indb 2 2021-03-12 3:16:32Italiano Sostituzione della maniglia ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel ssaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Per staccare le maniglie NOTA Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.

1. Sboccare il coperchio delle cerniere

della maniglia della porta e riporli a lato.

2. Rimuovere le viti superiore ed inferiore

3. Montare la nuova maniglia seguendo

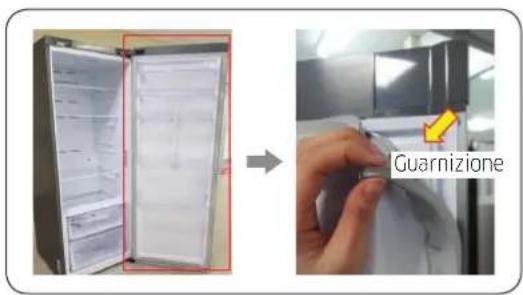

la procedura di smontaggio in ordine inverso. 1Door_RR5000M_User-servicing-manual.indb 3 2021-03-12 3:16:33Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione Guarnizione Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta. Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto

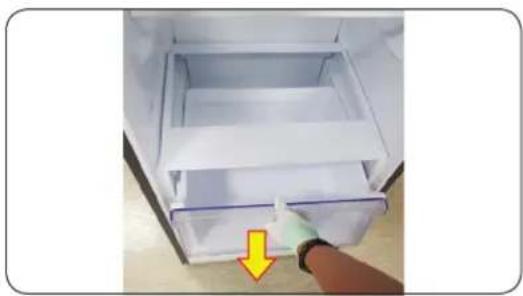

1. Tirare il cassetto verso avanti.

2. Rimuovere il cassetto inclinandolo.

Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. 1Door_RR5000M_User-servicing-manual.indb 4 2021-03-12 3:16:33Italiano Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave inglese regolabile Chiave a bussola da 8 mm (per i bulloni) 1Door_RR5000M_User-servicing-manual.indb 5 2021-03-12 3:16:34Italiano Inversione della porta

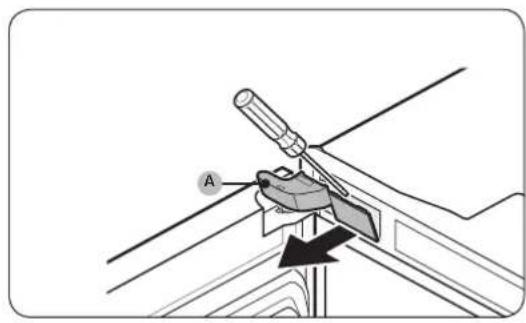

1. Usare un cacciavite a lama piatta per

rimuovere il coperchio della cerniera superiore sinistra della porta (A). NOTA Conservare con cura tutte la parti rimosse per riutilizzarle in seguito.

2. Usando una chiave a bussola (8 mm)

rimuovere le viti che ssano la cerniera superiore sinistra della porta (B).

3. Sollevare la cerniera superiore sinistra

della porta (B) per rimuoverla. NOTA Conservare con cura tutte la parti rimosse per riutilizzarle in seguito.

4. Sollevare la porta per liberarla dalla

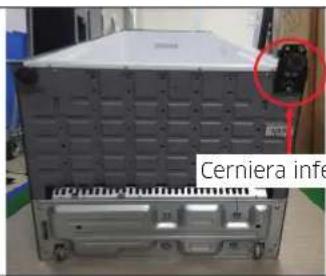

cerniera inferiore. ATTENZIONE La porta è pesante. Al ne di prevenire danni o lesioni, prestare attenzione durante la sua rimozione. 1Door_RR5000M_User-servicing-manual.indb 6 2021-03-12 3:16:34Italiano Cerniera inferiore Cerniera inferiore

1. Sdraiare l'apparecchio.

2. Usando un cacciavite a croce, svitare la

cerniera inferiore dal fondo. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. 1Door_RR5000M_User-servicing-manual.indb 7 2021-03-12 3:16:35Deutsch Servicehandbuch für Benutzer Modellcode: RR25A*
