INSTRUKCJA OBSŁUGI RR25A5470S9 SAMSUNG

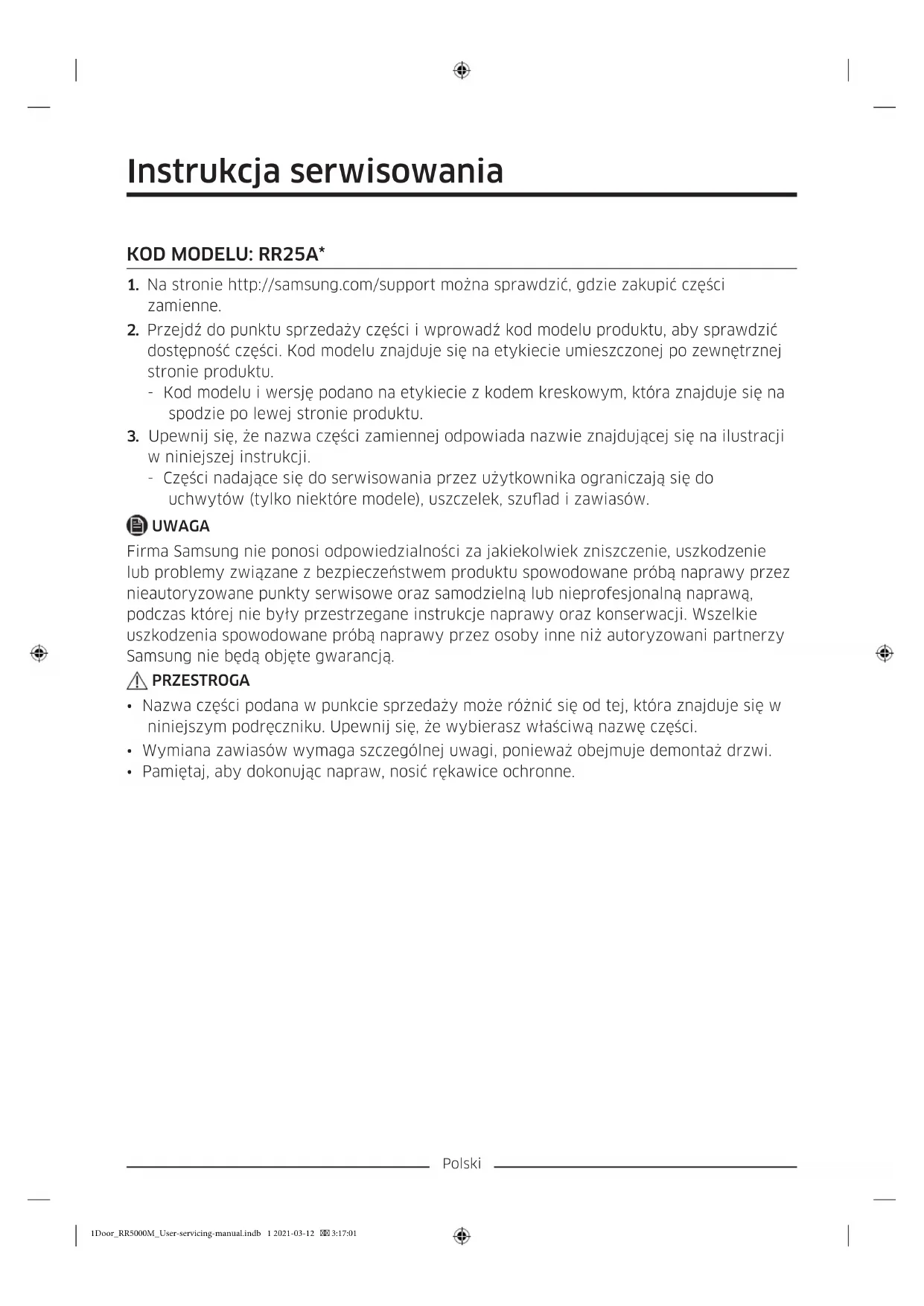

1. Na stronie http://samsung.com/support można sprawdzić, gdzie zakupić części

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. 1Door_RR5000M_User-servicing-manual.indb 1 2021-03-12 3:17:01Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

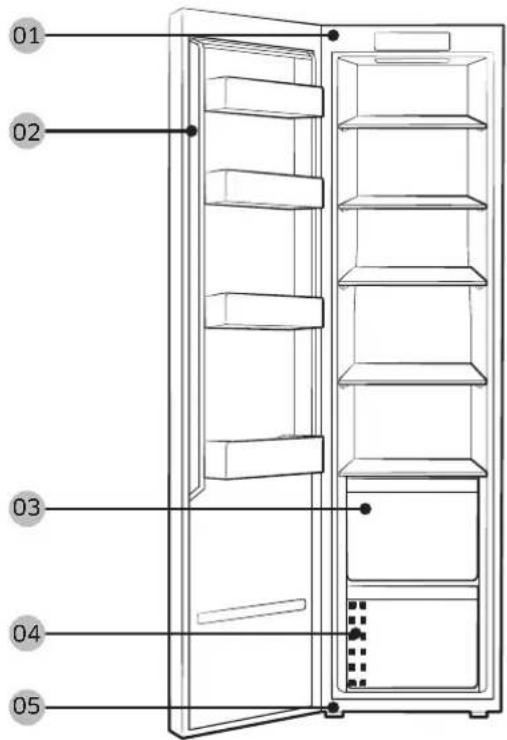

01 Zawias górny 02 Uszczelka 03 Szuada 04 Etykieta z kodem kreskowym 05 Zawias dolny UWAGA Kolejność demontażu i montażu części jest taka sama dla zamrażarki i lodówki. 1Door_RR5000M_User-servicing-manual.indb 2 2021-03-12 3:17:01Polski Wymiana uchwytu PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.

• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.

• Montując uchwyt, mocno dokręć wkręty.

• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Demontaż uchwytów UWAGA Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

1. Odblokuj nakładkę uchwytu i odłóż ją.

2. Odkręć wkręty w dolnej i górnej części

3. Zamontuj nowy uchwyt, wykonując

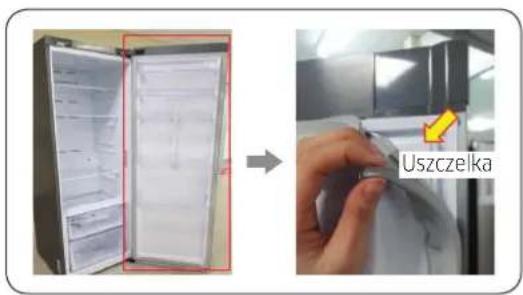

czynności w odwrotnej kolejności. 1Door_RR5000M_User-servicing-manual.indb 3 2021-03-12 3:17:01Polski Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki Uszczelka Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin. Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady

1. Wyciągnij szuadę do przodu.

2. Wyjmij szuadę, przechylając ją.

Ponowny montaż szuad Ponowny montaż szuad wymaga wykonania instrukcji demontażu w odwrotnej kolejności. 1Door_RR5000M_User-servicing-manual.indb 4 2021-03-12 3:17:02Polski Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Regulowany klucz Klucz nasadowy 8 mm (do śrub) 1Door_RR5000M_User-servicing-manual.indb 5 2021-03-12 3:17:02Polski Zmiana kierunku otwierania drzwi

1. Za pomocą wkrętaka płaskiego zdejmij

osłonę lewego górnego zawiasu drzwi (A). UWAGA Wymontowane elementy należy przechowywać w bezpiecznym miejscu do wykorzystania później.

2. Za pomocą klucza nasadowego (8 mm)

wykręć śruby mocujące lewy górny zawias drzwi (B).

3. Unieś lewy górny zawias drzwi (B), aby

go zdjąć. UWAGA Wymontowane elementy należy przechowywać w bezpiecznym miejscu do wykorzystania później.

4. Unieś drzwi, aby zdjąć je z dolnego

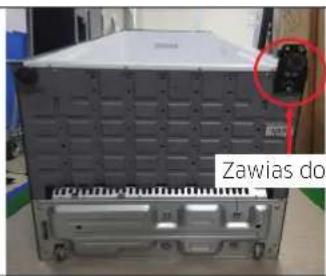

zawiasu. PRZESTROGA Drzwi są ciężkie. Aby uniknąć uszkodzenia drzwi lub obrażeń ciała, zachowaj ostrożność przy zdejmowaniu drzwi. 1Door_RR5000M_User-servicing-manual.indb 6 2021-03-12 3:17:02Polski Zawias dolny Zawias dolny

1. Połóż urządzenie.

2. Za pomocą wkrętaka krzyżakowego

odkręć zawias dolny od dolnej części. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. 1Door_RR5000M_User-servicing-manual.indb 7 2021-03-12 3:17:03Čeština Návod k servisním úkonům
