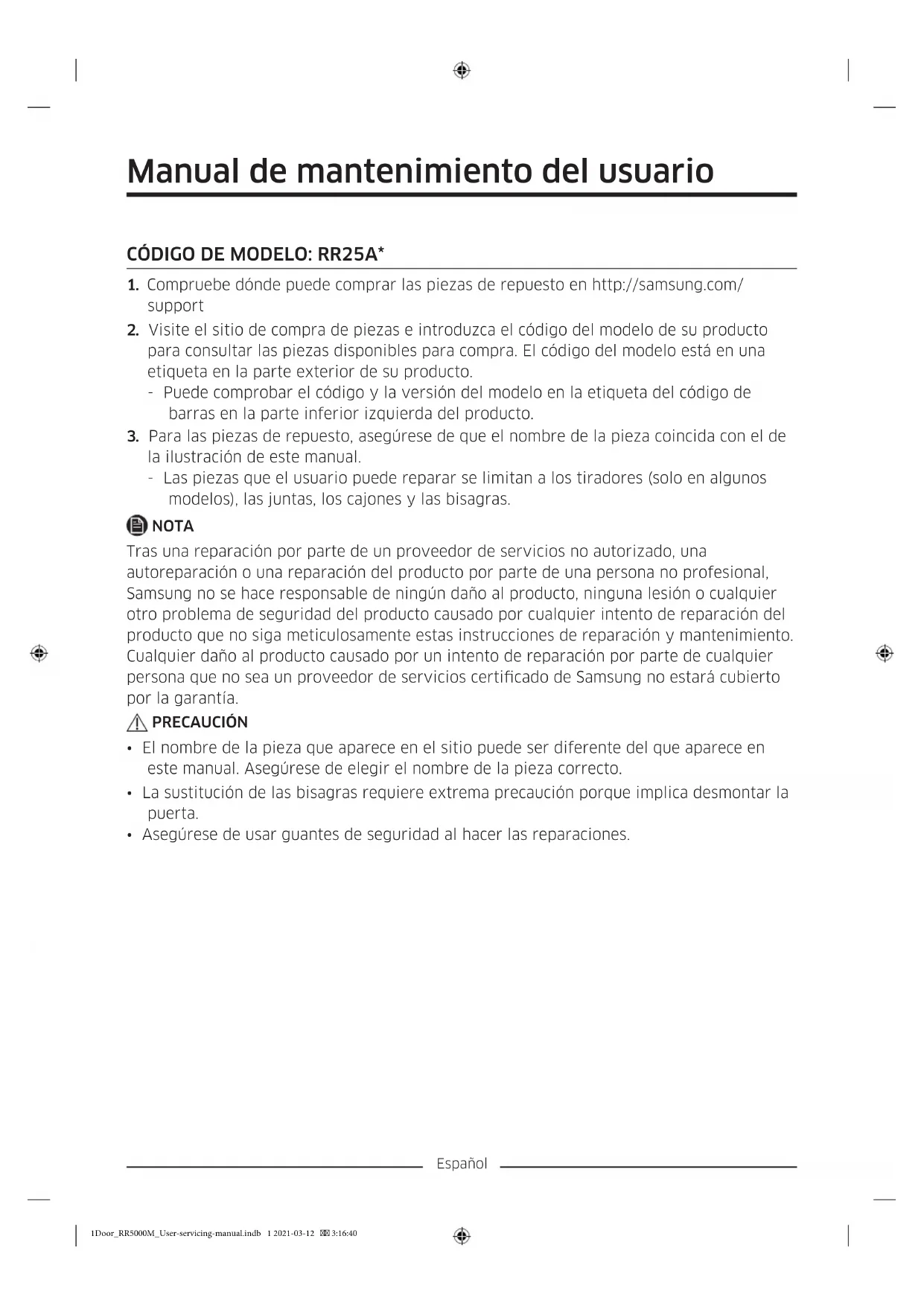

MANUAL DE USUARIO RR25A5470S9 SAMSUNG

1. Compruebe dónde puede comprar las piezas de repuesto en http://samsung.com/

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de

la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. 1Door_RR5000M_User-servicing-manual.indb 1 2021-03-12 3:16:40Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

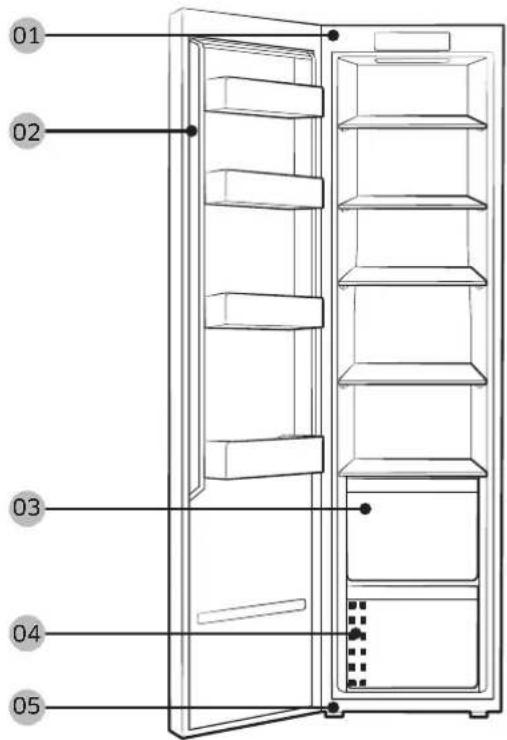

01 Bisagra superior 02 Junta 03 Cajón 04 Etiqueta de código de barras 05 Bisagra inferior NOTA El orden de montaje y desmontaje de las piezas es el mismo en el frigoríco y en el congelador. 1Door_RR5000M_User-servicing-manual.indb 2 2021-03-12 3:16:41Español Sustitución del tirador PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.

• Presione rmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.

• Apriete bien los tornillos al jar el tirador.

• Compruebe que el tirador está rmemente sujeto antes de usar el producto. Herramientas necesarias (no suministradas) Destornillador Phillips Destornillador de punta plana Desmontaje de los tiradores NOTA Este procedimiento se aplica tanto al compartimento del frigoríco como al del congelador.

1. Desbloquee la tapa del tirador y

2. Extraiga los tornillos de la parte

superior e inferior del tirador.

3. Monte el nuevo tirador en el orden

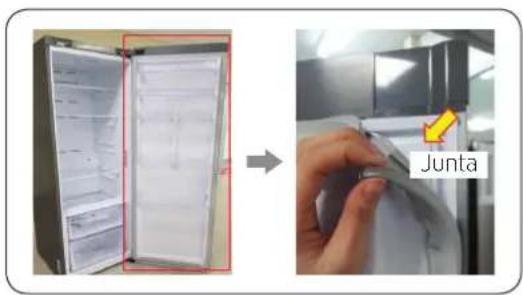

inverso al de desmontaje. 1Door_RR5000M_User-servicing-manual.indb 3 2021-03-12 3:16:41Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta Junta Abra la puerta y retire la junta de la puerta. Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no hay holguras entre la nueva junta y la puerta. Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar el cajón

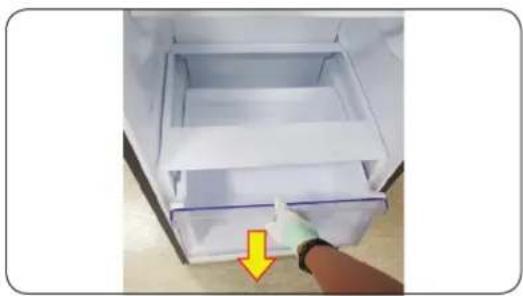

1. Tire del cajón hacia delante.

2. Retire el cajón inclinándolo.

Volver a colocar los cajones La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción. 1Door_RR5000M_User-servicing-manual.indb 4 2021-03-12 3:16:42Español Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. Herramientas necesarias (no suministradas ) Destornillador Phillips Destornillador de punta plana Llave inglesa Llave de tubo de 8 mm (para pernos) 1Door_RR5000M_User-servicing-manual.indb 5 2021-03-12 3:16:42Español Inversión de la puerta

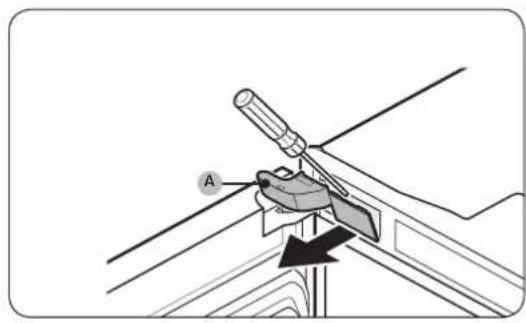

para retirar la cubierta de la bisagra de la puerta superior izquierda (A). NOTA Conserve en un lugar seguro la pieza que ha retirado para su uso posterior.

2. Utilice una llave de tubo (8 mm) para

retirar los tornillos que sujetan la bisagra superior izquierda de la puerta (B).

3. Levante la bisagra superior izquierda de

la puerta (B) para retirarla. NOTA Conserve en un lugar seguro la pieza que ha retirado para su uso posterior.

4. Levante la puerta del frigoríco para

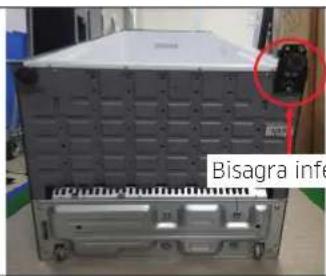

quitarla de la bisagra inferior. PRECAUCIÓN La puerta pesa mucho. Tenga cuidado cuando la retire para evitar daños o lesiones. 1Door_RR5000M_User-servicing-manual.indb 6 2021-03-12 3:16:43Español Bisagra inferior Bisagra inferior

1. Tumbe el electrodoméstico.

2. Con un destornillador Phillips,

desatornille la bisagra desde abajo. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
