RR25A5470S9 - Cave à vin SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin
Marque	Samsung
Modèle	RR25A5470S9
Code du modèle	RR25A*
Capacité estimée	25 bouteilles (approximatif)
Dimensions (H x L x P) estimées	Environ 82 x 60 x 55 cm (approximatif)
Poids estimé	Environ 35 kg (approximatif)
Alimentation	220-240 V, 50 Hz
Classe climatique	ST (subtropicale) / T (tropicale) (approximatif)
Fonctions principales	Régulation électronique de température, vitre anti-UV, éclairage intérieur LED, alarme de porte ouverte (approximatif)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher avant toute intervention. Porte lourde, nécessite deux personnes pour l'inclinaison.
Pièces détachées et réparabilité	Pièces remplaçables par l'utilisateur : poignées, joints, tiroirs, charnières. Commander sur http://samsung.com/support.
Informations générales	Notice d'utilisation disponible en plusieurs langues. Inversion de porte possible.

FOIRE AUX QUESTIONS - RR25A5470S9 SAMSUNG

Comment remplacer la poignée de la cave à vin ?

Déverrouillez le cache de la poignée, retirez les vis supérieure et inférieure, puis enlevez la poignée. Pour remonter, suivez l'ordre inverse. Utilisez un tournevis cruciforme et à tête plate. Assurez-vous qu'il n'y a pas d'espace entre le support et la porte.

Comment remplacer le joint de porte ?

Ouvrez la porte et retirez l'ancien joint. Fixez un joint neuf en veillant à ce qu'il n'y ait pas d'espace entre le joint et la porte pour éviter les fuites d'air froid.

Comment retirer et réinstaller les tiroirs ?

Tirez le tiroir vers vous puis inclinez-le pour le sortir. Pour réinstaller, inversez la procédure en vérifiant que le tiroir est bien inséré dans le rail.

Comment remplacer une charnière ?

Retirez d'abord la porte (attention, elle est lourde). Dévissez la charnière du bas avec un tournevis cruciforme. Pour la charnière supérieure, retirez le cache et les vis avec une clé à douille de 8 mm. Il est recommandé de faire appel à un professionnel.

Comment inverser la porte de la cave à vin ?

Débranchez l'appareil. Retirez le cache de la charnière supérieure, puis la charnière et la porte. Dévissez la charnière inférieure après avoir allongé l'appareil sur le sol. Suivez la notice pour remonter de l'autre côté. Nécessite deux personnes minimum.

Où acheter des pièces de rechange ?

Visitez le site http://samsung.com/support et saisissez le code du modèle (RR25A*) pour vérifier les pièces disponibles. Les pièces remplaçables par l'utilisateur sont les poignées, joints, tiroirs et charnières.

Quels sont les risques en cas de réparation non autorisée ?

Samsung décline toute responsabilité en cas de dommages, blessures ou problèmes de sécurité résultant d'une réparation par un prestataire non agréé. La garantie peut être annulée.

Comment nettoyer la cave à vin ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs. Nettoyez régulièrement le joint de porte pour assurer l'étanchéité.

Que faire en cas de panne de courant ?

Laissez la porte fermée pour maintenir la température. La nourriture reste froide plusieurs heures. Ne recongelez pas des aliments décongelés. Consultez la notice pour plus de détails.

Comment régler la température de la cave à vin ?

Utilisez les commandes électroniques sur le panneau avant. La température idéale pour le vin se situe entre 10°C et 14°C. Consultez la notice pour les réglages précis.

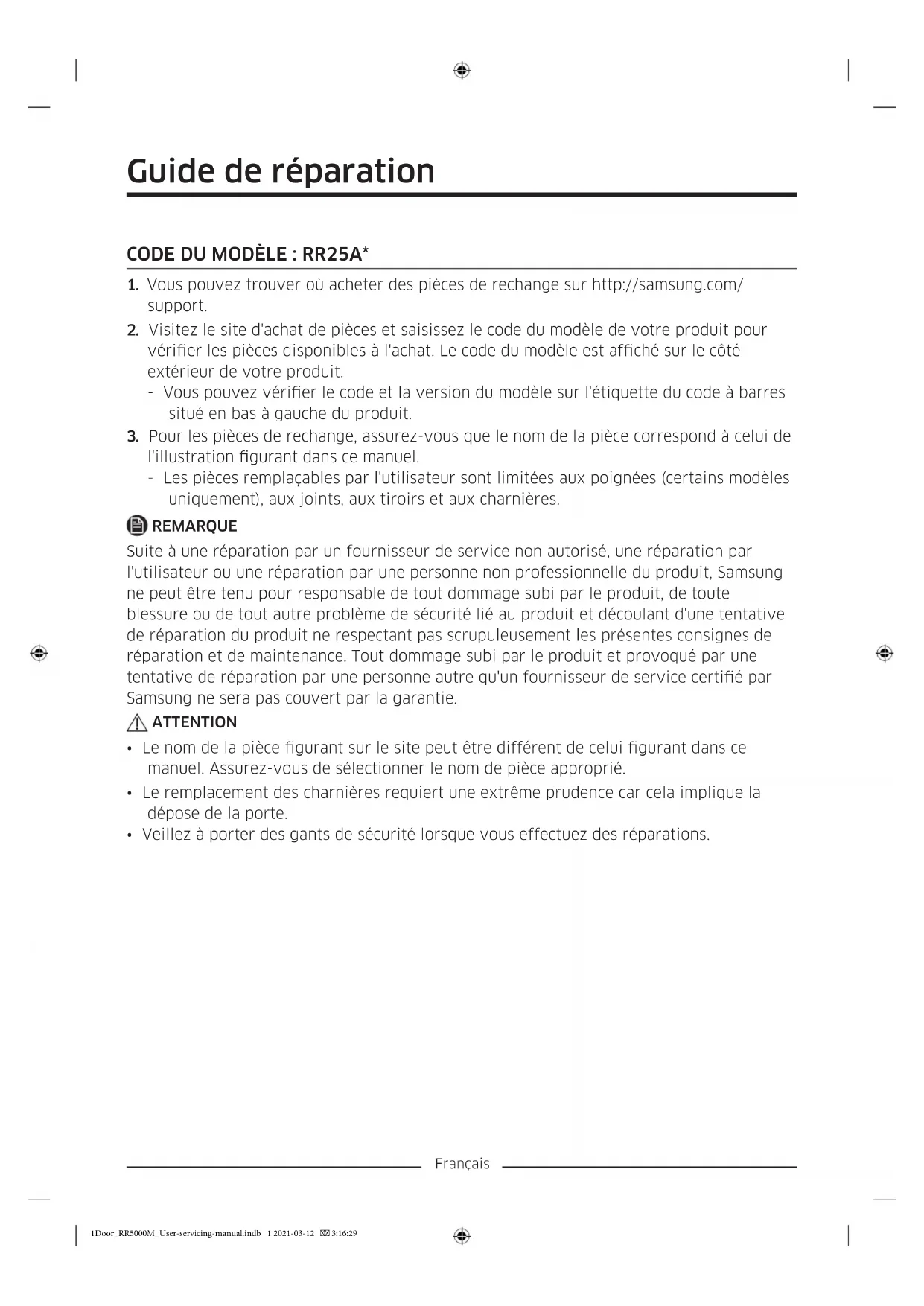

MODE D'EMPLOI RR25A5470S9 SAMSUNG

CODE DU MODÈLE : RR25A*

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com/support.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.
3. Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.
5. Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

Français

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

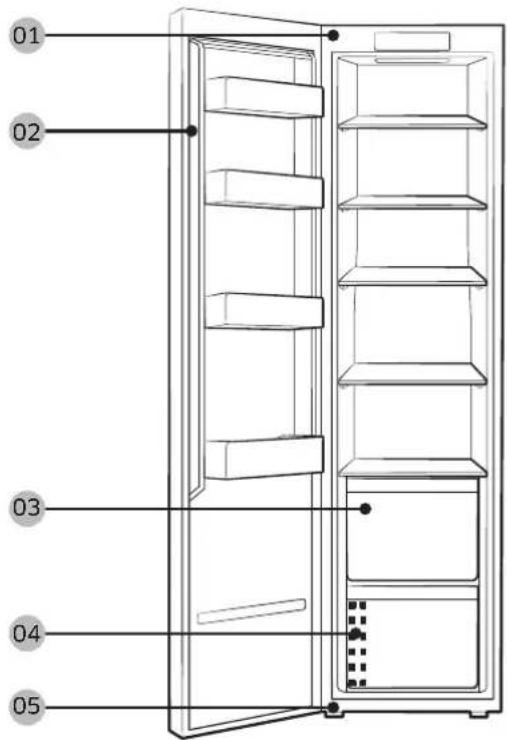

01 Charnière supérieure 02 Joint

03 Tiroir 04 Étiquette du code à barres

05 Charnière inférieure

REMARQUE

L'ordre de démontage et d'assemblage des pièces est le même pour le congélateur et le réfrigérateur.

Français

Remplacement de la poignée

ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme

Tournevis à tête plate

Pour détacher les poignées

REMARQUE

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

1. Déverrouillez le cache de la poignée et mettez-le de côté.
2. Retirez chacune des vis situées sur le côté supérieur et inférieur de la poignée.
3. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Français

Remplacement du joint

ATTENTION

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

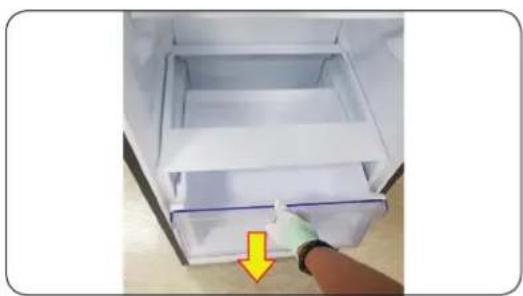

Retrait du tiroir

1. Tirez le tiroir vers vous.
2. Retirez le tiroir en l'inclinant.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vérifiez que l'arbre est correctement serré sur la charnière.
• Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme, tournevis à tête plate, clé à molette

Clé à douille de 8 mm (pour les boulons)

Français

Inversion de la porte

1. Utilisez un tournevis à tête plate pour retirer le cache de la charnière supérieure gauche de la porte (A).

REMARQUE

Conservez la pièce retirée en lieu sûr pour une utilisation ultérieure.

1. Utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière supérieure gauche de la porte (B).
2. Soulevez la charnière supérieure gauche de la porte (B) pour la retirer.

REMARQUE

Conservez la pièce retirée en lieu sûr pour une utilisation ultérieure.

1. Soulevez la porte pour la retirer de la charnière inférieure.

ATTENTION

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

Français

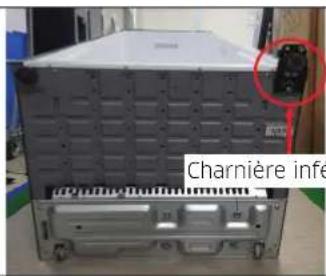

Charnière inférieure

1. Allongez l'appareil sur le sol.
2. À l'aide d'un tournevis cruciforme, dévissez la charnière inférieure par en dessous.

ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
