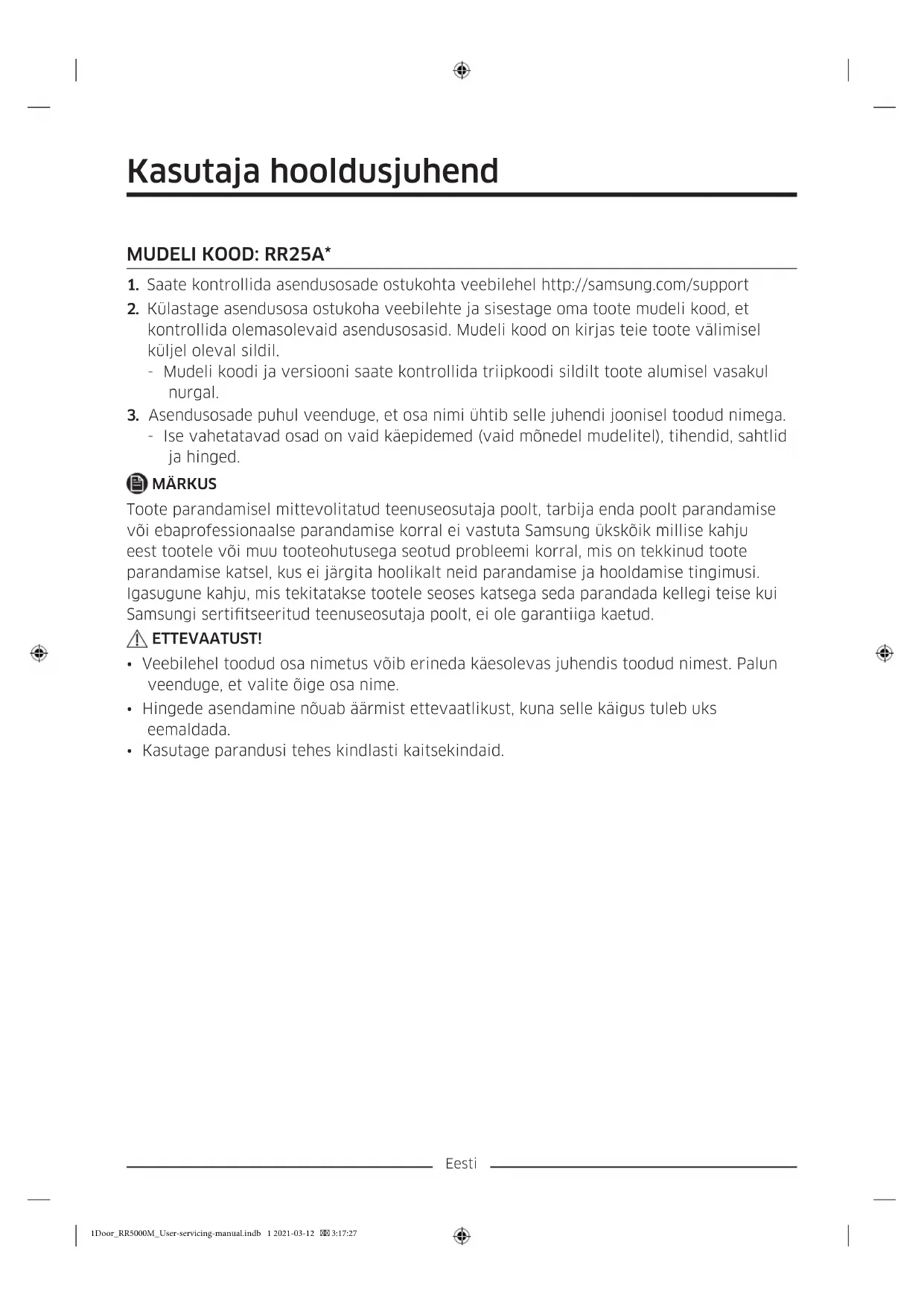

KASUTUSJUHEND RR25A5470S9 SAMSUNG

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. 1Door_RR5000M_User-servicing-manual.indb 1 2021-03-12 3:17:27Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

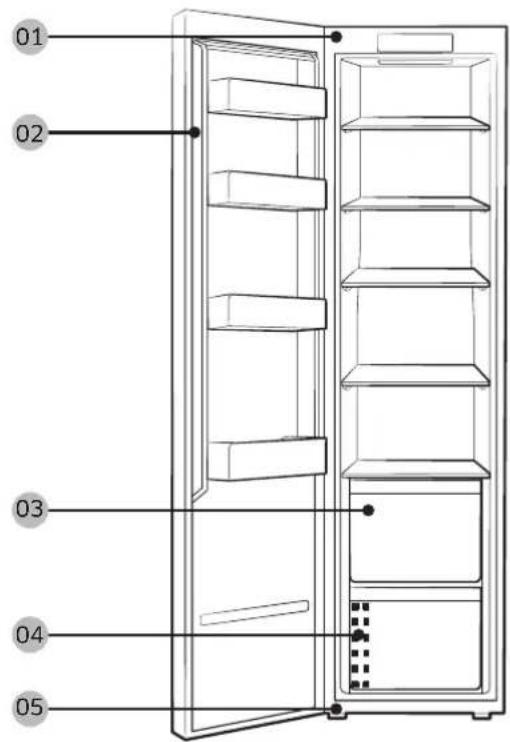

01 Ülemine hing 02 Tihend 03 Sahtel 04 Triipkoodi silt 05 Alumine hing MÄRKUS Osade lahtivõtmise ja kokkupanemise järjekord on sügavkülmikul ja külmikul sama. 1Door_RR5000M_User-servicing-manual.indb 2 2021-03-12 3:17:27Eesti Käepideme asendamine ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.

• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.

• Käepidet kinnitades keerake kruvid tugevalt kinni.

• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Käepidemete eemaldamine MÄRKUS See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

1. Avage käepideme kate ja pange see

2. Eemaldage käepideme üla- ja alaküljelt

3. Paigaldage uus käepide lahtivõtmise

suunistele vastupidises järjekorras. 1Door_RR5000M_User-servicing-manual.indb 3 2021-03-12 3:17:27Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks Tihend Avage luuk ja eemaldage tihend ukse küljest. Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtli eemaldamiseks

Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras. 1Door_RR5000M_User-servicing-manual.indb 4 2021-03-12 3:17:28Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Tellitav mutrivõti 8 mm otsvõti (poltide jaoks) 1Door_RR5000M_User-servicing-manual.indb 5 2021-03-12 3:17:28Eesti Uksepoolsuse vahetamine

eemaldada ülemise vasakpoolse uksehinge kate (A). MÄRKUS Hoidke eemaldatud osa hilisemaks kasutamiseks kindlas kohas.

2. Eemaldage padrunvõtmega (8 mm)

ülemise vasakpoolse uksehinge (B) kinnituskruvid.

3. Kergitage ülemist vasakpoolset

uksehinge (B) selle eemaldamiseks. MÄRKUS Hoidke eemaldatud osa hilisemaks kasutamiseks kindlas kohas.

4. Kergitage ust, et see alumiselt hingelt

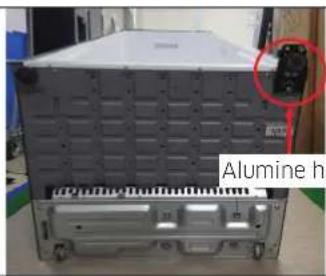

maha tõsta. ETTEVAATUST! Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik. 1Door_RR5000M_User-servicing-manual.indb 6 2021-03-12 3:17:29Eesti Alumine hing Alumine hing

1. Asetage kapp õrnalt pikali.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
