KASUTUSJUHEND RW33B99C5TF SAMSUNG

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

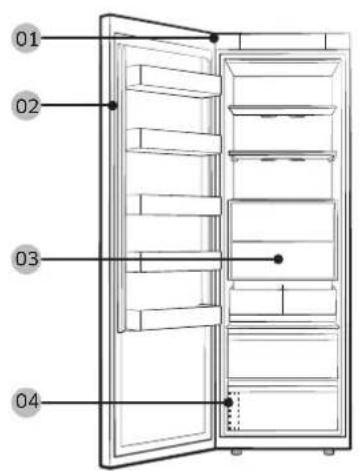

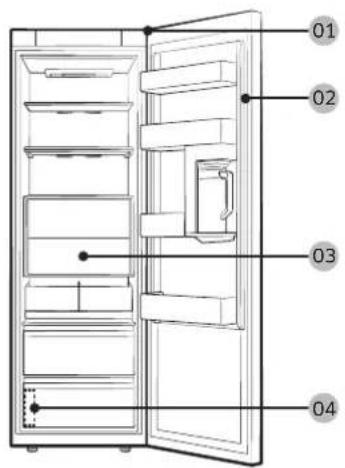

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

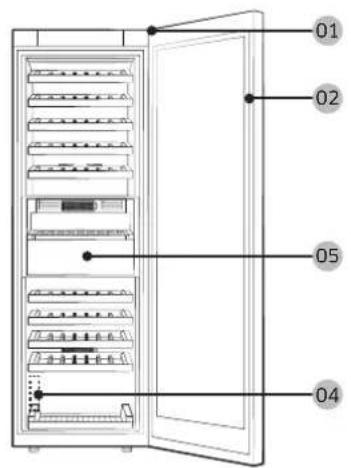

RZ38* RR40* RW33*

01 02 03 04

01 02 03 04

01 02 05 04

01 Ülemine hing 02 Tihend

03 Sahtel 04 Triipkoodi silt

05 Flex Pantry

MÄRKUS

Osade lahtivõtmise ja kokkupanemise järjekord on sügavkülmikul ja külmikul sama.

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm öhk külmikust välja tulla.

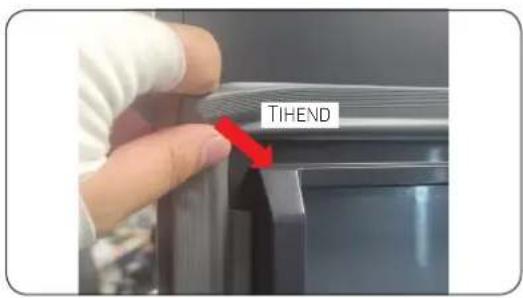

Tihendi eemaldamiseks

TIHEND

Avage luuk ja eemaldage tihend ukse küljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Eesti

Sahtel / Flex Pantry vahetus

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

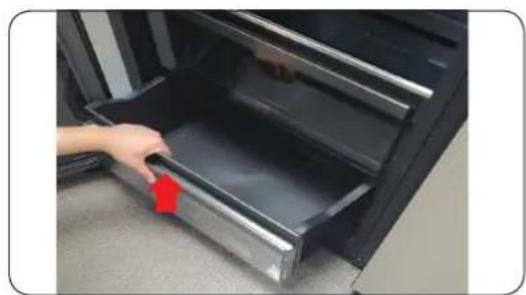

Sahtli eemaldamiseks

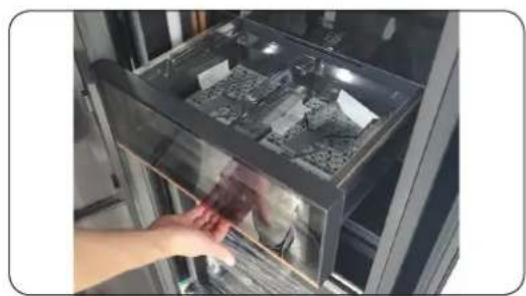

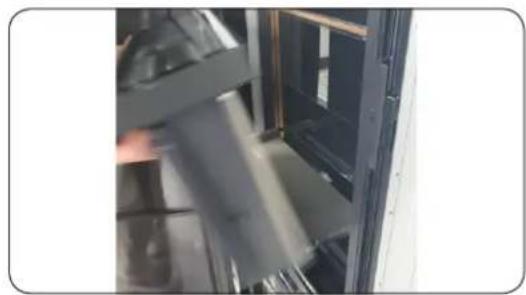

Flex Pantry eemaldamiseks

1. Eemaldage sahtel seda tõstes.

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
  • Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS!

• Kūlmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 10 mm mutrivõti

8 mm otsvõti (poltide jaoks)

12 mm mutrivõti (alumise hingevõlli jaoks)

(Ülemise hingevölli jaoks)

Eesti

Eemaldage uks

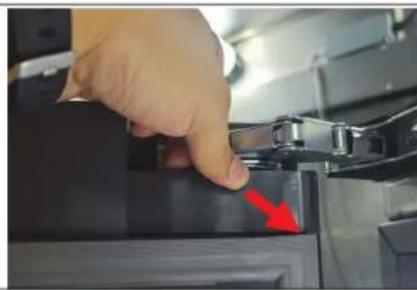

1. Avage UKS ja võtke KATTETÜKK lahti.

MÄRKUS

Hoidke KATTETÜKKI kindlas kohas.

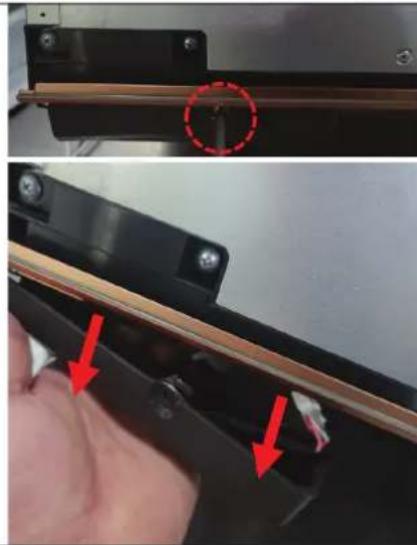

1. Eemaldage HINGEKATTE KOOSTU põhjast üks KRUVI, et hing alla suunas eemaldada.

1. Eemaldage juhtmete korpus.

1. Eemaldage all/üleval asuvad neli KRUVI.

MÄRKUS

Hoidke KRUVE kindlas kohas.

1. Eemaldage UKSE ülemine osa, tömmates seda ettepoole ja seda seejärel tõstes.

ETTEVAATUST!

Olge ettevaatlik, et UKS maha ei kukuks. Hoidke uksest kindlalt kinni, kui KRUVE eemaldate. UKSED kaaluvad palju. Olge UST eemaldades hoolikas, et te ei kahjustaks UST ega vigastaks ennast. Kui UKSED avanevad vastupidises suunas, on eemaldamine samasugune. (Ainult osade asukohad on vastupidised.)

1. Avage HING täielikult.

Eesti

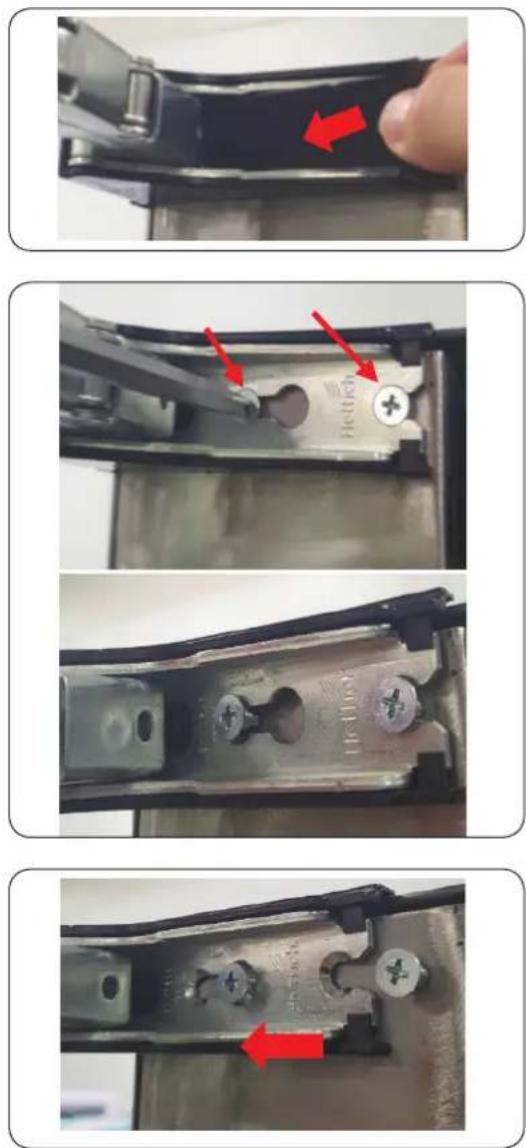

1. Eemaldage HINGEKATE.

2. Eemaldage HINGE kaks fikseeritud KRUVI.

3. Eemaldage HING.

MÄRKUS

Automaatse sulgumise funktsiooni töttu läheb HING vedru abil kiiresti ja tugevalt kokku. Jälgige, et teie sörmed ei jääks liigendatud HINGE vahele.

ETTEVAATUST!

• Pärast UKSE eemaldamist võtke lahti HING.
• Alles jäänud HING võib olla ülekoormatud, kui eemaldate ülemise või alumise HINGE siis, kui UKS on veel kinnitatud.
• Kui UKSED avanevad vastupidises suunas, on eemaldamine samasugune.
• Ülemised/alumised HINGED saab eemaldada samal viisil.
• Kokkupanekuks tehke lahtivõtmise toimingud vastupidises järjekorras.

Eesti
