KÄYTTÖOHJE RW33B99C5TF SAMSUNG

Käyttäjän huolto-opas

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com
2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle.
3. Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.
4. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa ilmoitettua nimeä.
5. Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat.

HUOM.

Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta.

HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.
• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.
• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi.

Suomi

Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

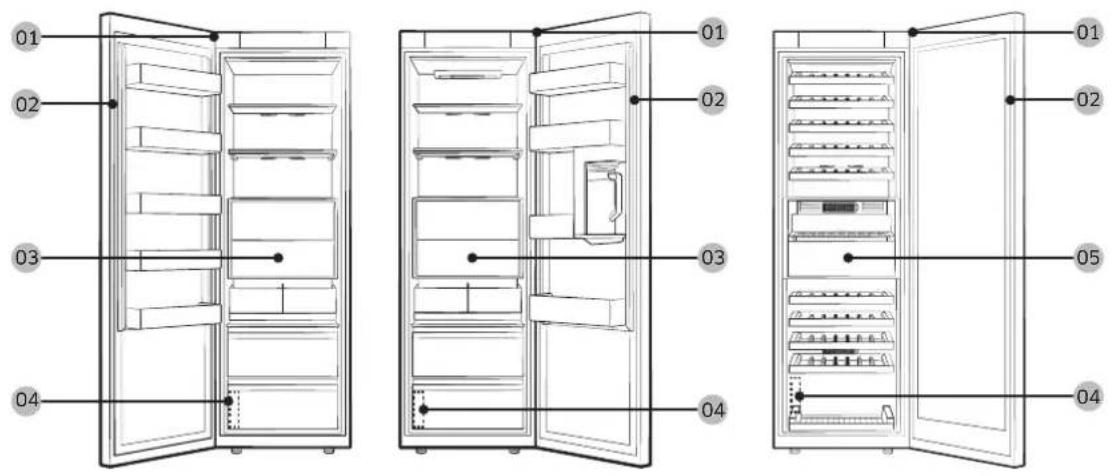

RZ38* RR40* RW33*

01 02 03 04 01 02 03 04 05 01 02 04

01 Yläsarana 02 Tiiviste

03 Lokero 04 Viivakooditarra

05 Flex Pantry

HUOM.

Osien asennus- ja purkujärjestys ovat samat pakastimelle ja jääkaapille.

Tiivisteen vaihto

HUOMIO

Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa.

Tiivisteen irrottaminen

TIIVISTE

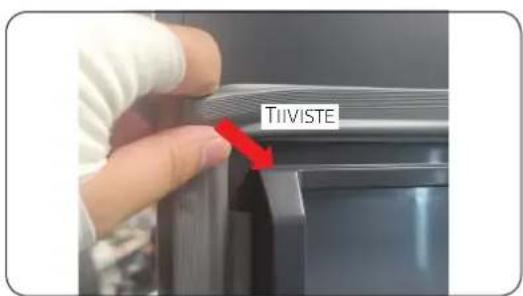

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen

Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa.

Suomi

Lokeron / Flex Pantryn vaihto

HUOMIO

Aseta lokero huolellisesti kiskoille kokoamisen aikana.

Lokeron poistaminen

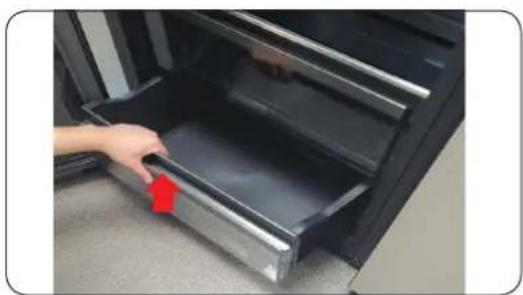

1. Vedä lokeroa eteenpäin.
2. Poista lokero kallistamalla sitä.

Flex Pantryn poistaminen

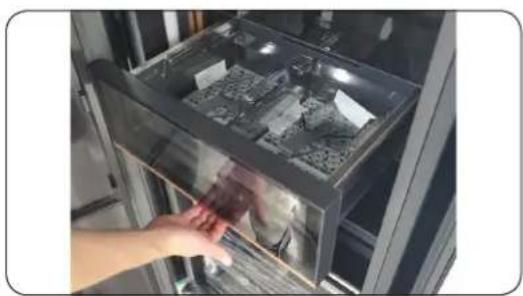

1. Vedä lokeroa eteenpäin.

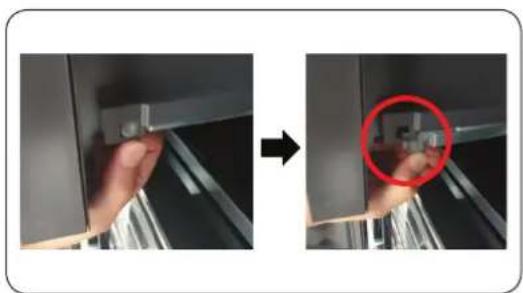

2. Irrota painamalla alhaalla vasemmalla/oikealla olevia koukkuja.

Lokeroiden / Flex Pantryn uudelleenkiinnitys

Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä.

Suomi

Saranan vaihto

Ovet on irrotettava ennen saranoiden vaihtamista.

HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.
• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.
• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.
• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.
  • Varmista, että tappi on kiristetty saranaan tiukasti.
• Tarkista, että sarana on tiukasti kiinni kaapissa.
• Varmista, että johtoliittimet on liitetty oikein.
• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta.

VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.
• Irrota virtajohto ennen kätisyyden vaihtamista.

Tarvittavat työkalut (eivät sisälly toimitukseen)

Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 10 mm:n ruuviavain

(yläsaranan akselille)

12 mm:n ruuviavain (yläsaranan akselille)

Suomi

Oven poistaminen

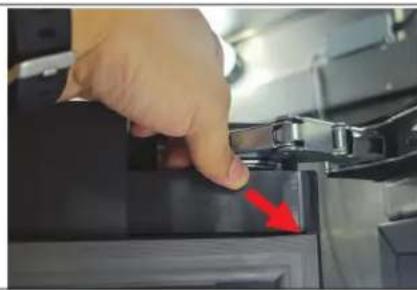

1. Avaa OVI ja pura OVEN SUOJAKUORI.

HUOM.

Pidä OVEN SUOJAKUORI tallessa.

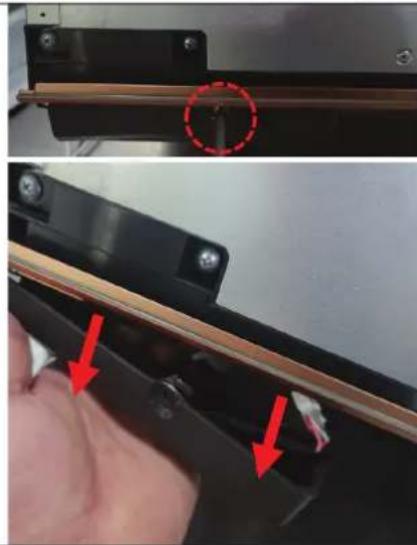

1. Irrota yksi SARANAKOKOONPANON SUOJAN alaosan RUUVI ja poista sarana alakautta.

1. Irrota ylä-/alaosan neljä RUUVIA.

HUOM.

Pidä RUUVIT tallessa.

1. Irrota OVEN yläosa vetämällä eteenpäin ja irrota sitten OVI nostamalla.

HUOMIO

Varo pudottamasta OVEA. Pidä ovesta tukevasti kiinni, kun poistat RUUVEJA.

OVET ovat painavia. Ole erityisen huolellinen OVEA irrottaessa, jotta voidaan välttyä OVEN vaurioilta ja henkilövahingoilta.

Toimenpide on identtinen, jos OVET avautuvat päinvastaiseen suuntaan.

(Vain osien sijainti on päinvastainen.)

1. Kun SARANA on täysi auki.

Suomi

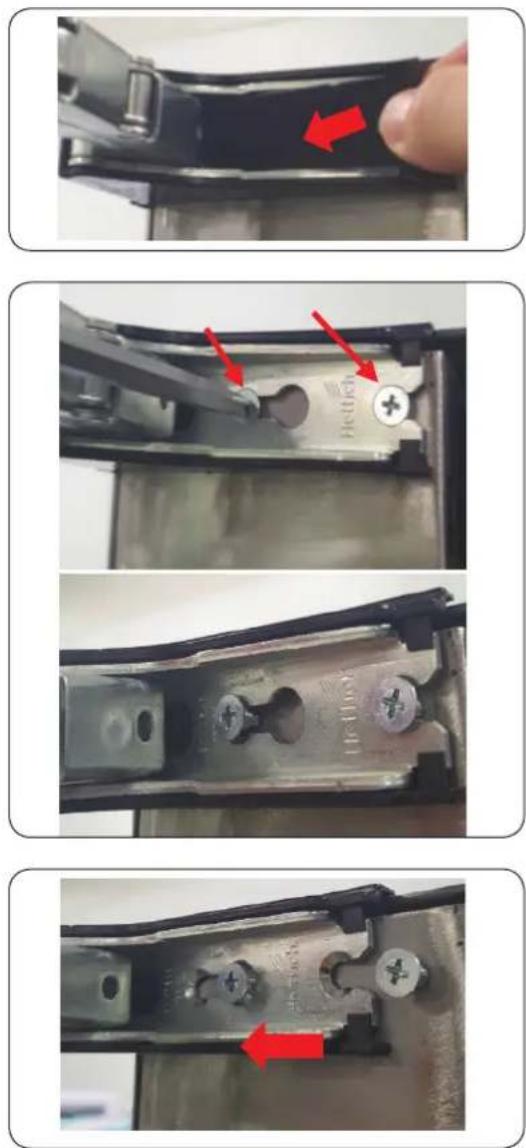

1. Irrota SARANASUOJUS.

2. Irrota SARANAN kaksi kiinteää ruuvia.

3. Poista SARANA.

HUOM.

Automaattisen sulkutoiminnon ja jousen toiminnan vuoksi SARANAYKSIKKÖ taittuu nopeasti ja tiukasti. Varo, etteivät sormesi jää moninivelisen SARANAN väliin.

HUOMIO

• Kun OVI on poistettu, pura SARANA.
- Jäljellä oleva SARANA voi ylikuormittua, jos purat yhden ylä- tai alaosan SARANOISTA, kun OVI on vielä liitettynä.
- Toimenpide on identtinen, jos OVET avautuvat päinvastaiseen suuntaan.
- Samaa purkumenetelmää käytetään ylä- ja alaosan SARANOILLE.
- Toista purkuvaiheet päinvastaisessa järjestyksessä kokoamista varten.
