HASZNÁLATI ÚTMUTATÓ RW33B99C5TF SAMSUNG

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weboldalt
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

⚠ VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

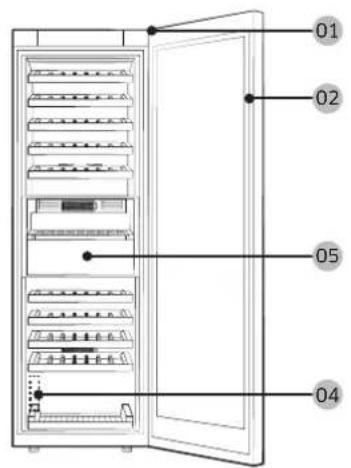

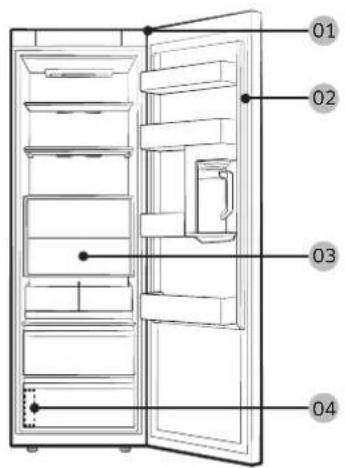

A hütőszekrény kinézete és kinált alkatrészeinek köre a modelltól és az országtól függően eltérő lehet.

RZ38* RR40* RW33*

01 02 03 04

01 02 03 04

01 02 05 04

01 Felső zsanér 02 Tömítés

03 Fiók 04 Vonalkódos címke

05 Flex élelmiszertároló

MEGJEGYZÉS

Az alkatrészek le- és felszerelésének sorrendje a fagyasztó és a hűtő esetében megegyezik.

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

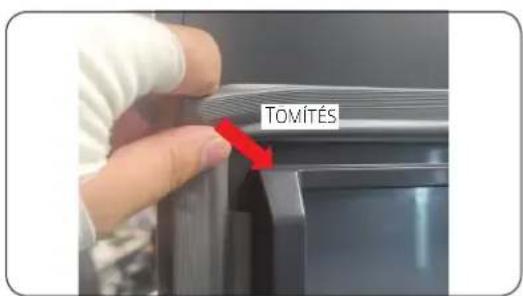

A tömítés eltávolítása

TOMÍTÉS

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiók / Flex élelmiszertároló cseréje

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

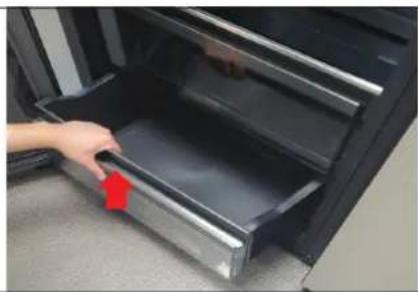

A fiók eltávolítása

1. Húzza előre a fiókot.
2. Billentse meg, majd távolítsa el a fiókot.

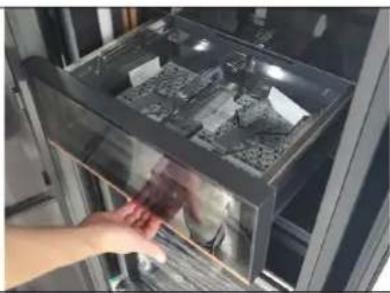

A Flex élelmiszertároló eltávolítása

1. Húzza előre a fiókot.

2. A kioldásukhoz nyomja be alul a jobb és bal oldali horgokat.

1. Emelje ki az eltávolításához.

A fiókok / Flex élelmiszertároló visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 10 mm-es csavarkulcs

8 mm-es dugókulcs (a csavarokhoz)

12 mm-es csavarkulcs (az alsó zsanér tengelyéhez)

(a felső zsanér tengelyéhez)

Magyar

Az ajtó eltávolítása

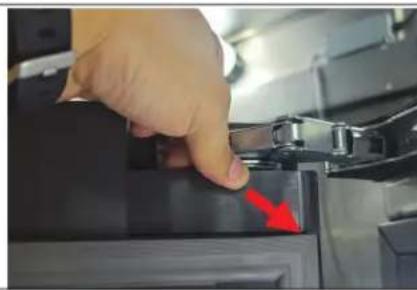

1. Nyissa ki az AJTÓT, és szerelje le az AJTÓBURKOLATOT.

MEGJEGYZÉS

Tartsa az AJTÓBURKOLATOT biztonságos helyen.

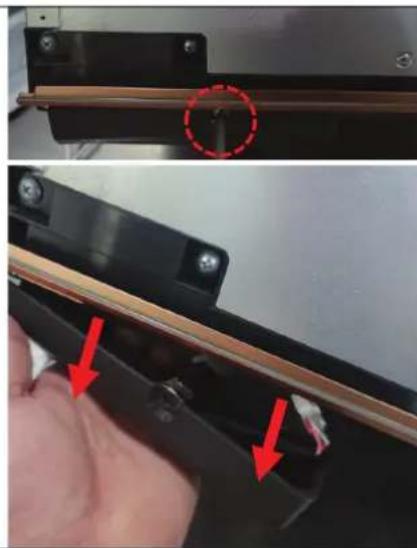

1. Hajtson ki 1 CSAVART a ZSANÉRBURKOLAT aljánál, hogy a zsanért lefelé eltávolíthassa.

1. Válassza le a vezetékházat.

Magyar

1. Távolítsa el a 4 CSAVART felül és alul.

MEGJEGYZÉS

Tartsa a CSAVAROKAT biztonságos helyen.

1. Az AJTÓ eltávolításához előrehúzva, majd felemelve távolítsa el az AJTÓ felső részét.

⚠ VIGYÁZAT!

Vigyázzon, nehogy leejtse az AJTÓT. Tartsa az ajtót biztonságosan, amíg a CSAVAROKAT eltávolítja.

Az AJTÓK meglehetősen nehezek. Fokozott óvatossággal járjon el az AJTÓ eltávolításakor, nehogy megsérüljön Ön vagy az AJTÓ.

Ugyanezt az eljárást kell követni, ha az AJTÓ a másik irányba nyílik.

(Mindössze az alkatrészek elhelyezkedése ellentétes.)

1. A ZSANÉR szélesre nyitott helyzetében.

Magyar

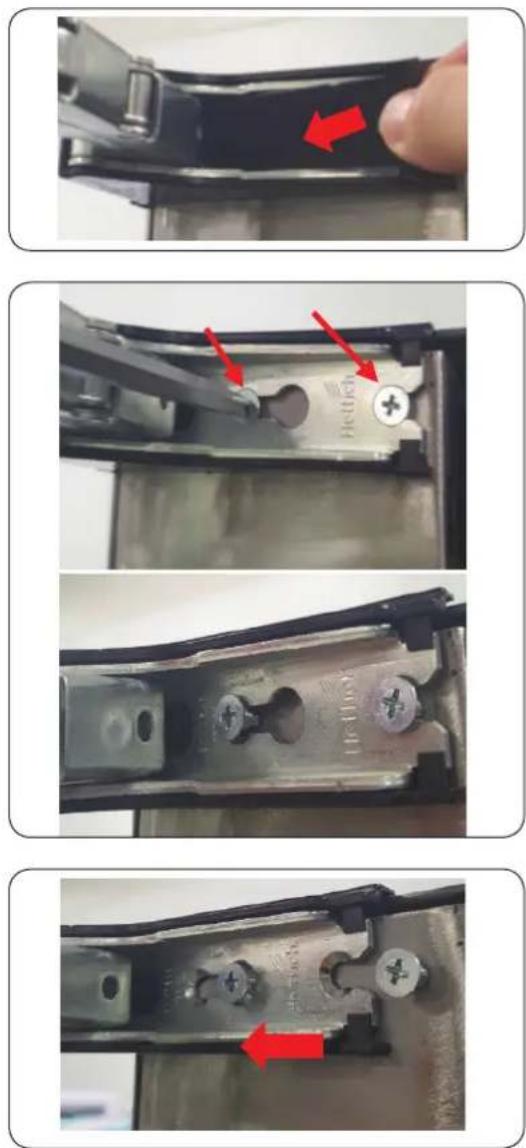

1. Távolítsa el a ZSANÉR BURKOLATÁT.

2. Távolítsa el a ZSANÉRT 2 rögzítőcsavarját.

3. Távolítsa el a ZSANÉRT.

MEGJEGYZÉS

Az automatikus csukódási funkció révén a ZSANÉRT a rugó gyorsan és teljesen behajtja. Ügyeljen arra, nehogy odacsípje az ujját ez a több csuklópontos ZSANÉR.

VIGYÁZAT!

• Az AJTÓ eltávolítása után szerelje le a ZSANÉRT.
• Ha az AJTÓ a felső vagy az alsó ZSANÉR eltávolítása után a helyén marad, a másik ZSANÉR túlterhelődhet.
• Ugyanezt az eljárást kell követni, ha az AJTÓ a másik irányba nyílik.
• A felső és az alsó ZSANÉR eltávolítási eljárása megegyezik.
• A visszaszereléshez csak végezze el az eltávolítás lépéseit fordított sorrendben.

Magyar
