MANUAL DE UTILIZARE RW33B99C5TF SAMSUNG

Manualul de service al utilizatorului

1. Pe http://samsung.com puteți vedea de unde se pot cumpăra piese de schimb
2. Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
3. Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
4. Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
5. Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.

NOTĂ

În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.

⚠️ ATENTIE

• Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeți denumirea corectă a piesei.
• Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
• Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.

Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.

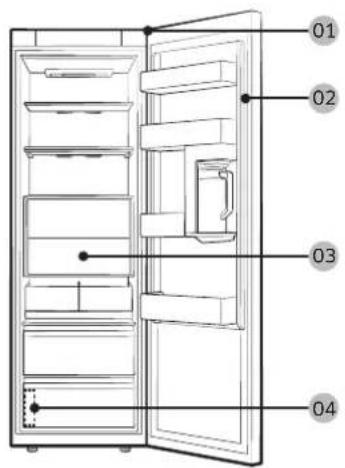

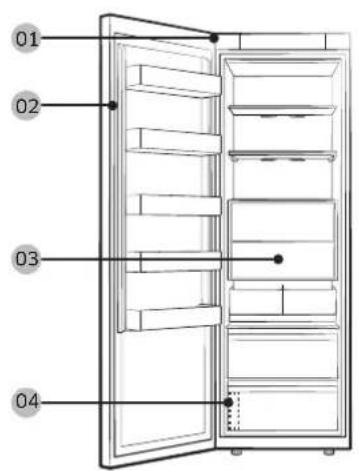

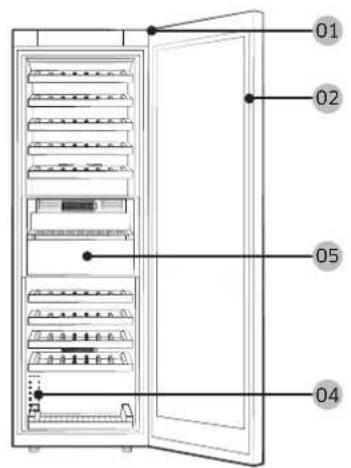

RZ38* RR40* RW33*

01 02 03 04

01 02 03 04

01 02 05 04

01 Balama superioară 02 Garnitură
03 Sertar 04 Etichetă cu codul de bare
05 Cămară flexibilă

NOTĂ

Ordinea de demontare și asamblare a pieselor componente este aceeași pentru congelator și frigider deopotrivă.

Înlocuirea garniturii

ATENTIE

Asigurați-vă că fixați bine garnitura. În mod contrar, se poate pierde aerul rece din frigider.

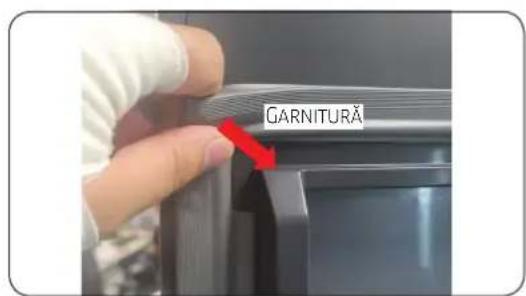

Pentru a scoate garnitura

GARNITURĂ

Deschideți ușa și îndepărtați garnitura de la ușă.

Pentru a înlocui garnitura

Prindeți o garnitură nouă la ușa frigiderului. Asigurați-vă că nu există spațiu între garnitura nouă și ușă.

Română

Înlocuire sertar/Cămară flexibilă

ATENTIE

Verificați sertarul să fie introdus corect în șină în timpul asamblării.

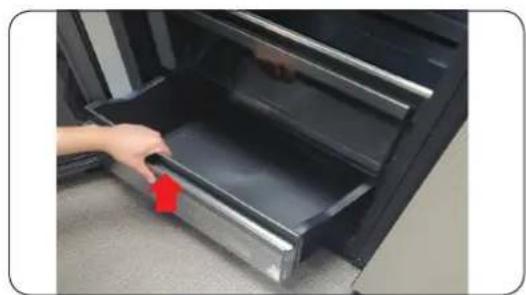

Pentru a scoate sertarul

1. Trageți sertarul în față.
2. Scoateți sertarul înclinându-l.

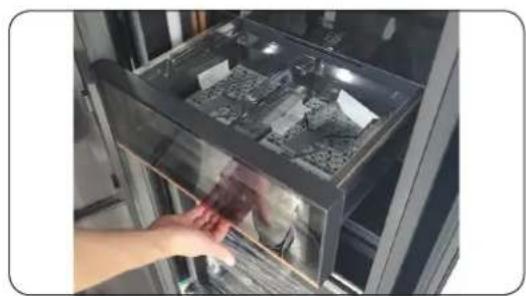

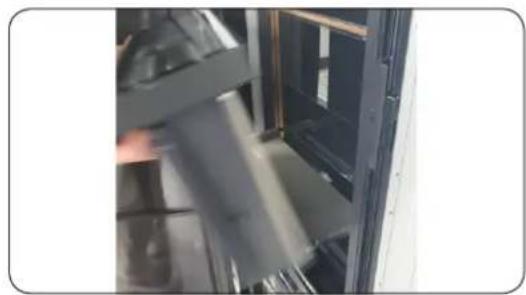

Pentru a scoate Cămara flexibilă

1. Trageți sertarul în față.

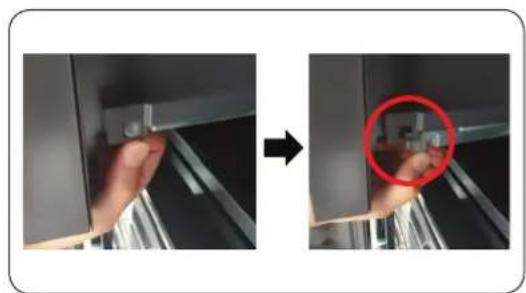

2. Apăsați cârligele de pe laturile din stânga/dreapta jos pentru detașare.

1. Ridicati-l pentru a-l scoate.

Pentru a remonta sertarele / Cămara flexibilă

Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere.

Română

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie mai întai să scoateți ușile.

ATENTIE

• Când scoateți ușile, fiți foarte atenți, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un covoraș moale sau un carton pe podea pentru a împiedica zgârierea uşii atunci când așezați uşile pe jos.
• Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un service tehnic profesionist.
• Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
• Asigurati-vă că axul este bine strâns pe balama.
• Verificați ca balamaua să fie bine prinsă pe cadru.
• Asigurati-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.

AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.
• Deconectați cablul de alimentare înainte de a inversa ușile.

Cheie tubulară de 8 mm (pentru bolțuri)

Cheie de 12 mm (pentru axul balamalei inferioare)

Română

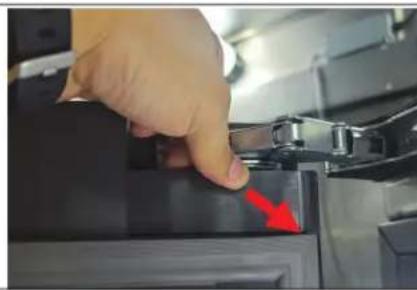

Scoaterea uşii

1. Scoateți UŞA și dezasamblati CAPACUL ACOPERITOR AL UŞII.

NOTĂ

Puneți CAPACUL ACOPERITOR AL UŞII într-un loc sigur.

1. Deşurubați 1 ŞURUB din partea de jos a ANSAMBLULUI BALAMALEI CAPACULUI pentru a scoate balamaua în jos.

2. Separati carcasa cablului.

Română

1. Scoateți 4 ŞURUBURI din partea de sus/de jos.

NOTĂ

Puneți ŞURUBURILE într-un loc sigur.

1. Scoateți partea de sus a UŞII trăgând înainte, apoi ridicati pentru a scoate UŞA.

ATENTIE

Aveți grijă să nu scăpați UŞA. Tineți bine ușa în timp ce scoateți ŞURUBURILE.

UŞILE sunt foarte grele. Aveți grijă mare când scoateți UŞA, pentru a evita deteriorarea UŞII sau rănirea dvs.

Se utilizează o procedură identică dacă UŞILE se deschid în sens opus.

(Doar amplasarea pieselor este inversată.)

1. Cu BALAMAUA larg deschisă.

Română

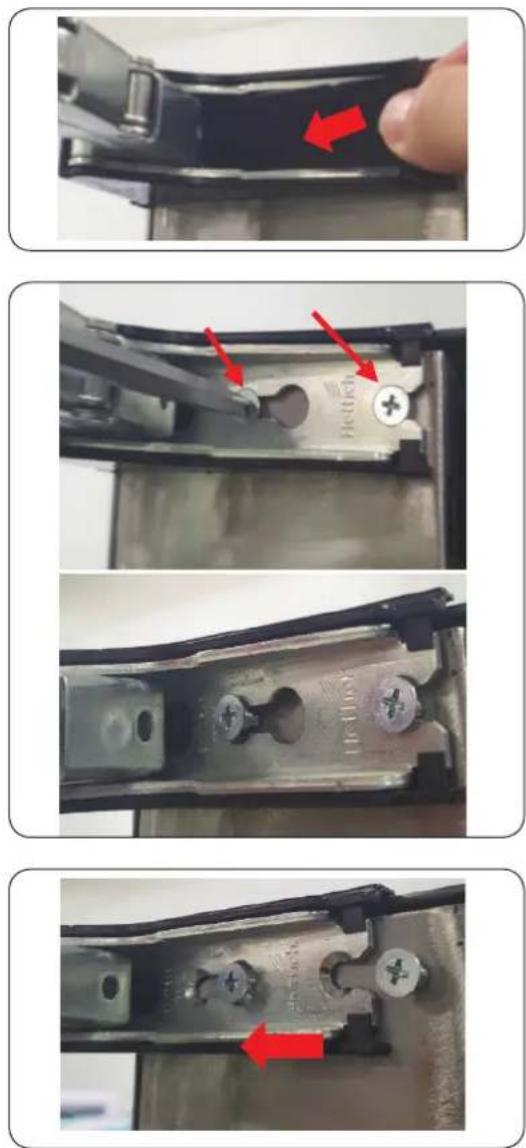

1. Scoateți CAPACUL BALAMALEI.

2. Scoateți cele 2 ŞURUBURI fixe pentru BALAMA.

3. Scoateți afară BALAMAUA.

NOTĂ

Din cauza funcției de închidere automată, o unitate BALAMA se pliază rapid și sigur datorită activității arcului. Evitați prinderea degetelor în interiorul BALAMALEI cu articulații multiple.

⚠️ ATENTIE

• După scoaterea UŞII, dezasamblati BALAMAUA.
• BALAMAUA rămasă poate deveni supraîncărcată dacă dezasamblati una dintre BALAMALELE de sus sau de jos cât timp UŞA este încă prinsă.
• Se utilizează o procedură identică dacă UŞILE se deschid în sens opus.
• Aceeași metodă de dezasamblare se aplică BALAMALELOR de sus/jos.
• Pentru asamblare, parcurgeți paşii de dezasamblare în ordine inversă.
