GEBRUIKSAANWIJZING RW33B99C5TF SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.
3. U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
4. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
5. Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

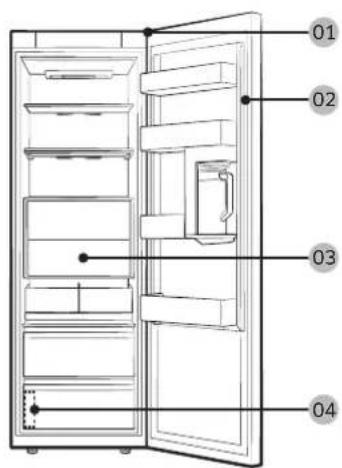

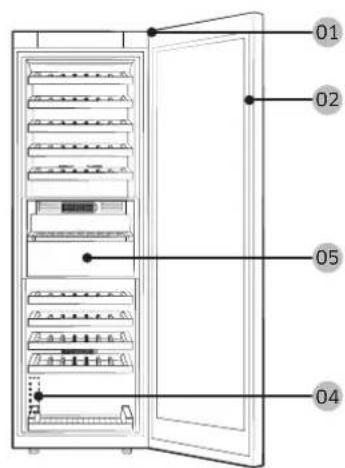

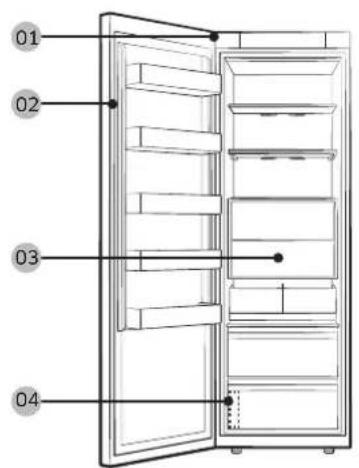

RZ38* RR40* RW33*

01 02 03 04

01 02 03 04

01 02 05 04

01 Bovenste scharnier 02 Pakking
03 Lade 04 Etiket met streepjescode
05 Flex Pantry

OPMERKING

De volgorde van de demontage en montage van onderdelen is hetzelfde voor de vriezer en koelkast.

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

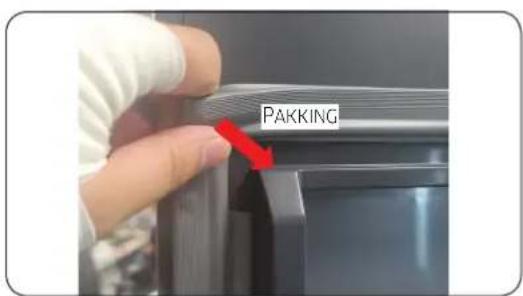

De pakking verwijderen

PAKKING

Open de deur en verwijder de pakking van de deur.

De pakking vervangen

Bevestig een nieuwe pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur.

Nederlands

Vervanging lade/Flex Pantry

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

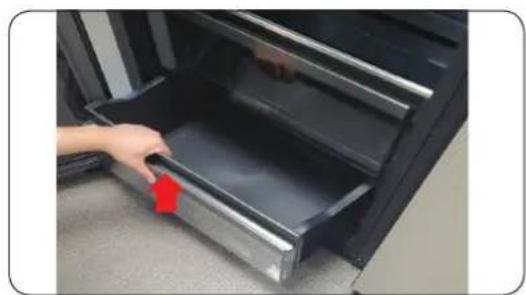

De lade verwijderen

1. Trek de lade naar voren.
2. Verwijder de lade door deze op te tillen.

De Flex Pantry verwijderen

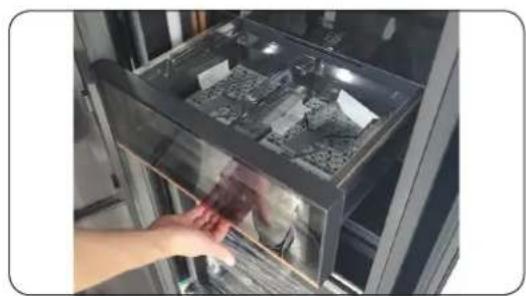

1. Trek de lade naar voren.

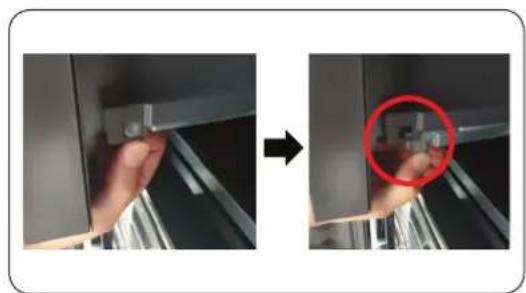

2. Druk op de haken aan de linker- en rechterkant om los te maken.

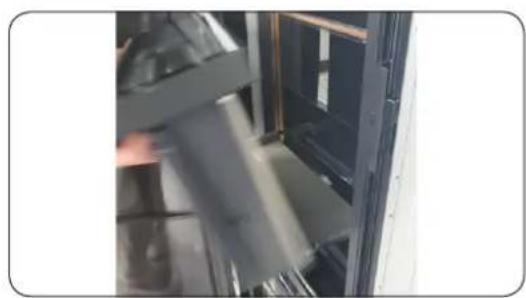

1. Til hem op om te verwijderen.

De laden/Flex Pantry opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlands

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

⚠ WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier 10 mm moersleutel

8 mm copsleutel (voor bouten)

12 mm moersleutel (voor de onderste scharnierpen)
(voor bovenste scharnierpen)

Nederlands

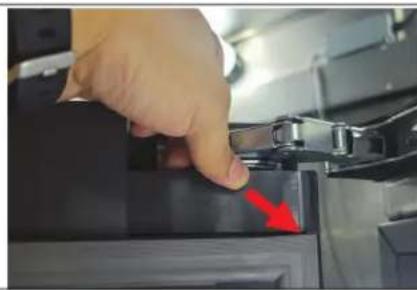

Verwijder de deur

1. Open de DEUR en verwijder de DEURAFDEKKING.

OPMERKING

Bewaar de DEURAFDEKKING op een veilige plaats.

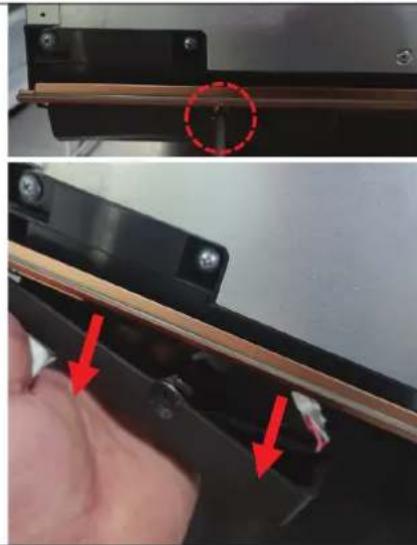

1. Draai 1 SCHROEF los aan de onderkant van de ASSY SCHARNIERAFDEKKING om het scharnier naar omlaag te verwijderen.

1. Verwijder 4 SCHROEVEN aan de bovenkant/ onderkant.

OPMERKING

Bewaar de SCHROEVEN op een veilige plaats.

1. Verwijder de bovenkant van de DEUR door deze naar voren te trekken en op te tillen om de DEUR te verwijderen.

LET OP

Let erop dat u de DEUR niet laat vallen. Houd de deur stevig vast wanneer u SCHROEVEN verwijdert. De DEUREN zijn zwaar. Wees extra voorzichtig bij het verwijderen van de DEUR om beschadiging van de DEUR of persoonlijk letsel te voorkomen.

Dezelfde procedure wordt gebruikt als de DEUREN in tegengestelde richting opengaan.

(Alleen de plaatsing van de onderdelen is tegenovergesteld.)

1. Met het SCHARNIER helemaal open.

Nederlands

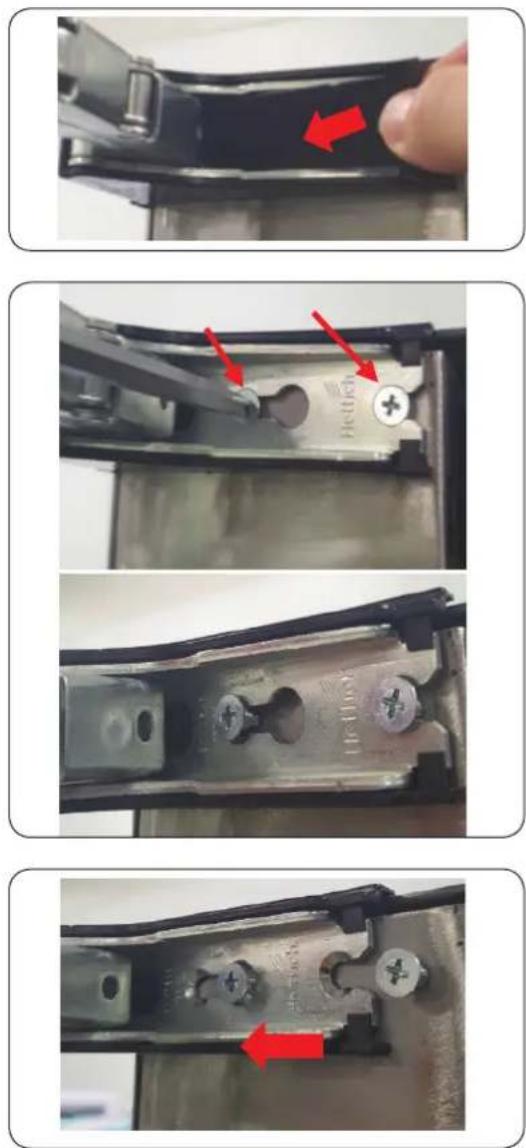

1. Verwijder SCHARNIERAFDEKKING.

2. Verwijder 2 vaste SCHROEVEN voor het SCHARNIER.

3. Verwijder het SCHARNIER.

OPMERKING

Vanwege de automatische sluitingsfunctie vouwt het SCHARNIER snel en stevig dicht door de veer. Zorg ervoor dat uw vingers niet vast komen te zitten in het SCHARNIER.

LET OP

• Na verwijdering van de DEUR, demonteert u het SCHARNIER.
• Het resterende SCHARNIER kan te zwaar worden belast wanneer u een van de bovenste of onderste SCHARNIEREN verwijdert terwijl de DEUR nog steeds is bevestigd.
• Dezelfde procedure wordt gebruikt als de DEUREN in tegengestelde richting opengaan.
• Dezelfde demontagemethode wordt gebruikt voor de bovenste en onderste SCHARNIEREN.
• Volg voor montage gewoon de stappen voor demontage in omgekeerde volgorde.
