NÁVOD K OBSLUZE RW33B99C5TF SAMSUNG

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

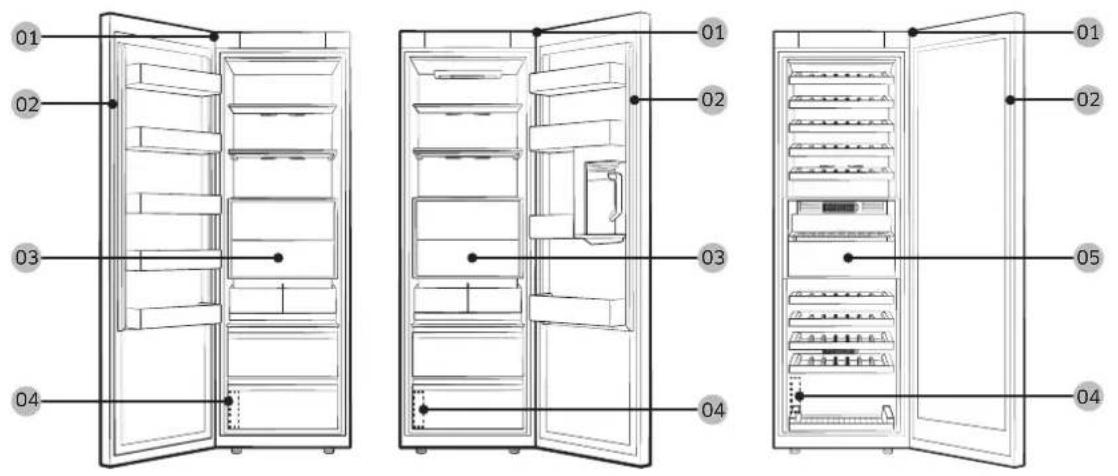

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

RZ38* RR40* RW33*

01 Horní závěs 02 Těsnění
03 Zásuvka 04 Štítek s čárovým kódem
05 Flexibilní komora

POZNÁMKA

Pořadí demontáže a montáže je u mrazničky a chladničky stejné.

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

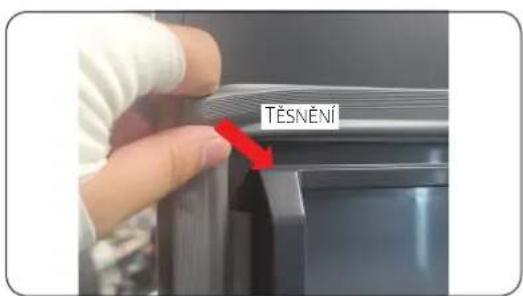

Sejmutí těsnění

TĚSNĚNÍ

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky / flexibilní komory

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

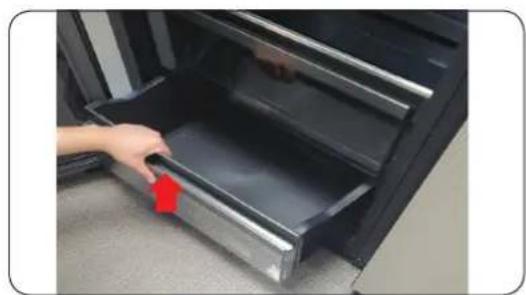

Vytažení zásuvky

1. Zásuvku vytáhněte směrem dopředu.
2. Zásuvku vytáhněte vyklopením nahoru.

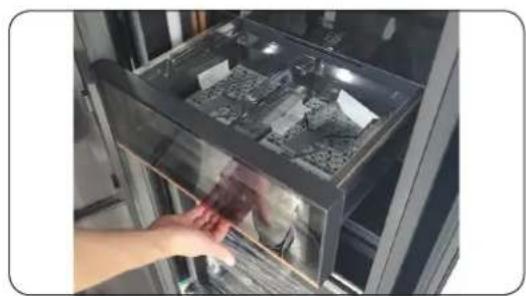

Vytažení flexibilní komory

1. Zásuvku vytáhněte směrem dopředu.

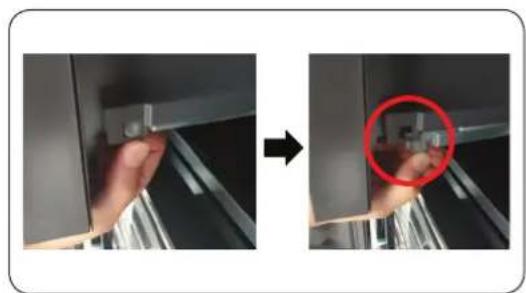

1. Aby bylo možné zásuvku vytáhnout, zatlačte na háčky vlevo/vpravo dole.

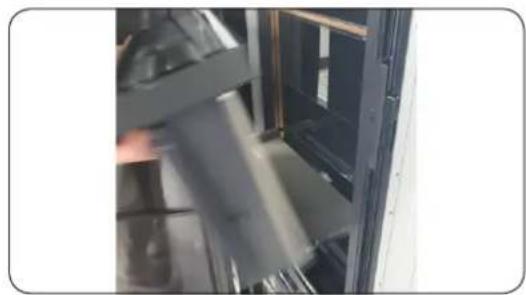

1. Zásuvku poté zdvihněte a vytáhněte.

Zpětné nasazení zásuvek / flexibilní komory

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budte velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Pred obrácením směru otvírání dveří odpojte sítový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Klíč 10 mm

Objímkový klíč 8 mm (pro šrouby)

Klíč 12 mm (pro hřídel spodního závěsu)

(pro hřídel horního závěsu)

Čeština

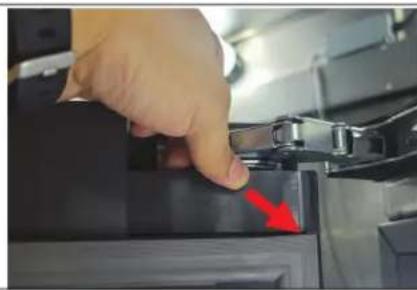

Demontáž dveří

1. Otevřete DVERĚ a demontujte KRYT DVERÍ.

POZNÁMKA

KRYT DVERÍ si uschovejte na bezpečném místě.

1. Povolte 1 ŠROUB ve spodní části SESTAVY ZÁVĚSU a vytáhněte závěs směrem dolů.

1. Demontujte 4 ŠROUBY v horní/spodní části.

POZNÁMKA

ŠROUBY si uschovejte na bezpečném místě.

1. Demontáž DVERÍ provedete přitažením horní část DVERÍ k sobě a poté zdvižením.

⚠️ UPOZORNĚNÍ

Dbejte na to, abyste DVEŘE neupustili. Při demontáži ŠROUBŮ dveře pevně přidržujte.

DVERE jsou těžké. Při demontáži DVERÍ postupujte opatrně, aby nedošlo k jejich poškození a k úrazu.

Pokud se DVEŘE otevírají opačným směrem, platí stejný postup.

(Pouze umístění jednotlivých součástí je obrácené.)

1. Zcela otevřený ZÁVĚS.

Čeština

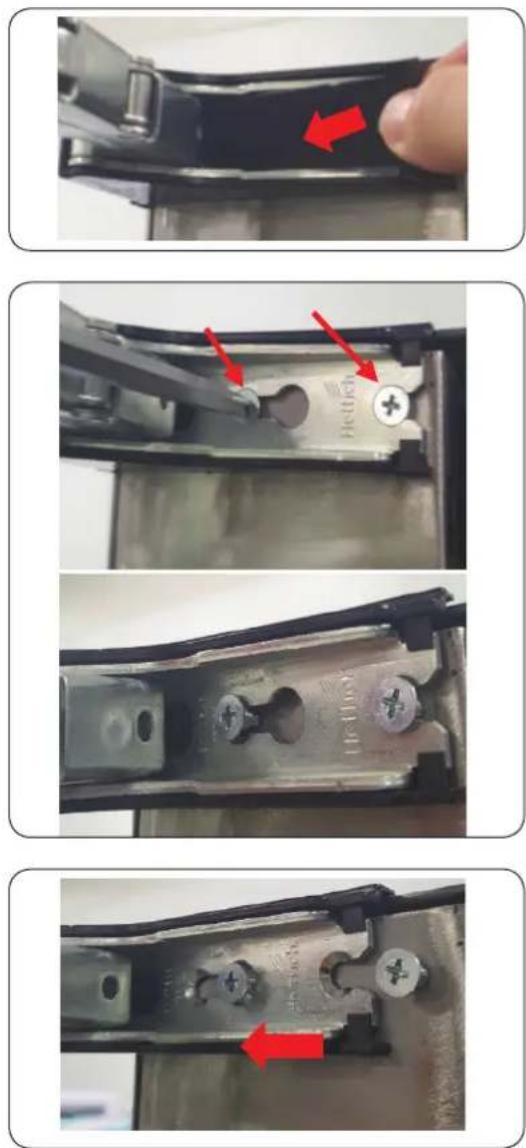

1. Demontujte KRYT ZÁVĚSU.

2. Demontujte 2 ŠROUBY ZÁVĚSU.

3. Vyjměte ZÁVĚS.

POZNÁMKA

Kvůli funkci automatického zavírání je ZÁVĚS opatřen pružinou a zavírá se rychle. Dbejte, abyste si do ZÁVĚSU neskřípli prsty.

⚠️ UPOZORNĚNÍ

- Po demontáži DVERÍ provedte demontáž ZÁVĚSU

- Pokud demontujete jeden z horních nebo dolních ZÁVĚSŮ, zatímco jsou dveře stále na místě, může dojít k přetížení posledního závěsu.

- Pokud se DVEŘE otevírají opačným směrem, platí stejný postup.

- Tentýž postup platí i pro horní/spodní ZÁVĚSY.

- Při montáži postupujte dle uvedených pokynů v opačném pořadí.

Čeština

Výmena zásuvky/zásuvky Flex Pantry

POZOR

1. Vytiahnite zásuvku dopredu.
2. Zásuvku vyberte jej vyklopením.

Vybratie zásuvky Flex Pantry

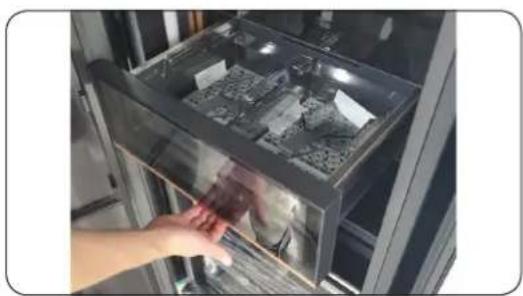

1. Vytiahnite zásuvku dopredu.

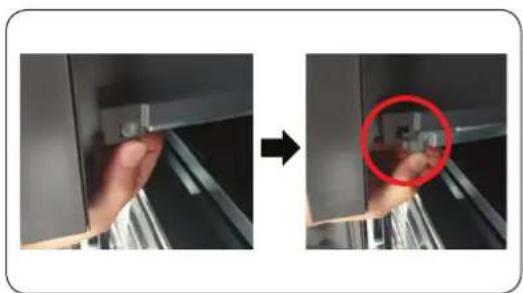

1. Stlačte háčiky vlavo a vpravo dole, čím zásuvku odpojíte.

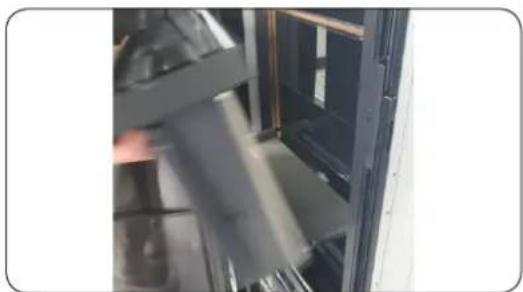

1. Vyberte ju nadvihnutím.

Opätovná montáž zásuvky/zásuvky Flex Pantry

(na valček horného pántu)

Slovenčina

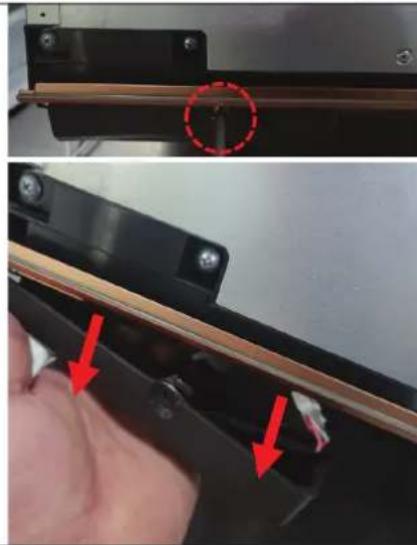

1. Oddelte kryt kabeláže.
