MANUAL DE USUARIO RW33B99C5TF SAMSUNG

1. Con la CERNIERA completamente aperta.

Italiano

Manual de mantenimiento del usuario

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.
3. Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.

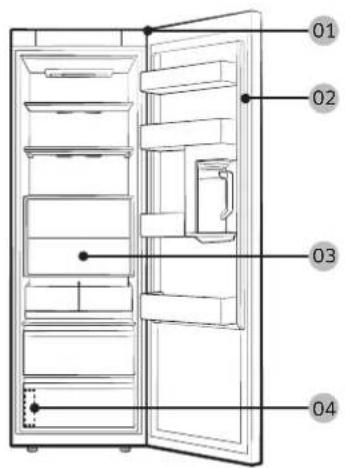

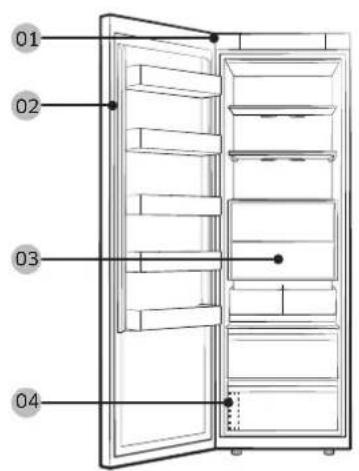

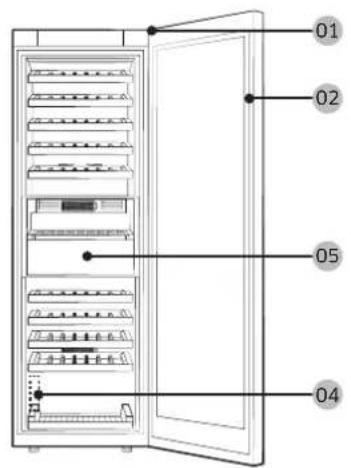

RZ38* RR40* RW33*

01 02 03 04

01 02 03 04

01 02 05 04

01 Bisagra superior 02 Junta
03 Cajón 04 Etiqueta de código de barras
05 Cajón Flex

NOTA

El orden de montaje y desmontaje de las piezas es el mismo en el frigorífico y en el congelador.

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.

Retirar la junta

JUNTA

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigorífico. Asegúrese de que no hay holguras entre la nueva junta y la puerta.

Español

Sustitución del cajón/bandeja Flex

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

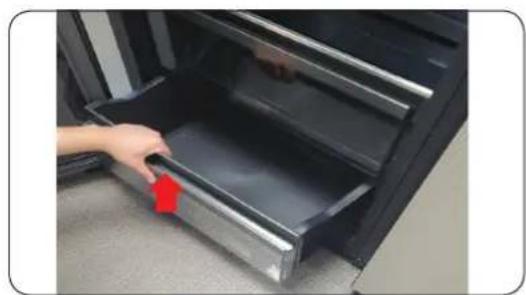

Retirar el cajón

1. Tire del cajón hacia delante.
2. Retire el cajón inclinándolo.

Para retirar la bandeja Flex

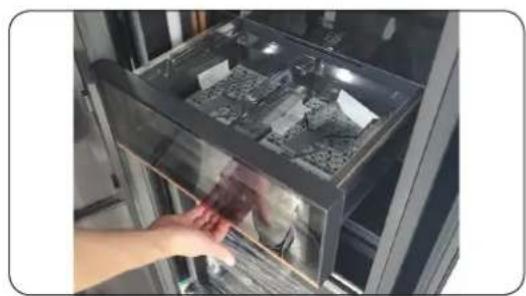

1. Tire del cajón hacia delante.

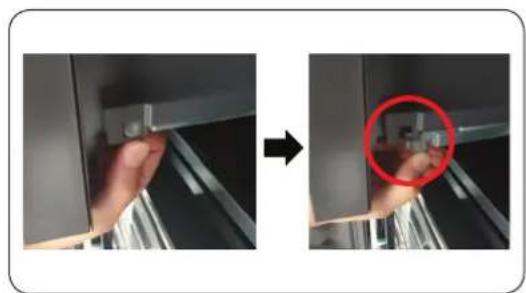

1. Presione los ganchos de los laterales inferior izquierdo/derecho para desacoplarlos.

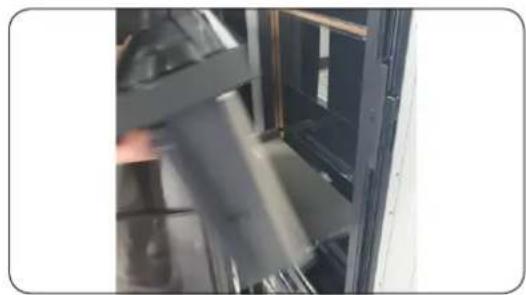

1. Levántelo para retirarlo.

Para volver a colocar los cajones/bandeja Flex

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Español

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.
• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
• Asegúrese de que el eje está firmemente sujeto a la bisagra.
• Compruebe que la bisagra está firmemente sujeta a la carcasa.
• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
• Desenchufe el cable de alimentación antes de invertir las puertas.

Herramientas necesarias (no suministradas)

Destornillador Phillips Destornillador de punta plana Llave de 10 mm

(para eje de bisagra superior)

Llave de tubo de 8 mm (para pernos)

Llave de 12 mm (para eje de bisagra inferior)

Español

Retire la puerta

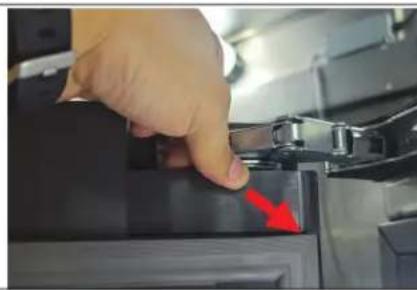

1. Abra la PUERTA y desmonte la TAPA DE LA CUBIERTA DE LA PUERTA.

NOTA

Guarde la TAPA DE LA CUBIERTA DE LA PUERTA en un lugar seguro.

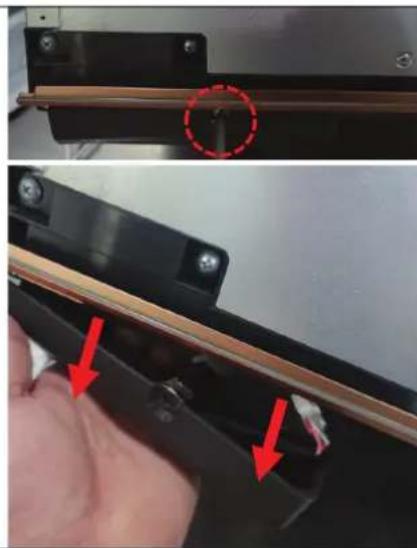

1. Afloje el TORNILLO 1 de la parte inferior de la BISAGRA DE LA CUBIERTA DEL CONJUNTO para retirar la bisagra hacia abajo.

1. Retire los 4 TORNILLOS de la parte superior/inferior.

NOTA

Guarde los TORNILLOS en un lugar seguro.

1. Retire la parte superior de la PUERTA tirando hacia delante y, a continuación, levántela para retirar la PUERTA.

PRECAUCIÓN

Tenga cuidado de que la PUERTA no se caiga. Sujete firmemente la puerta mientras quita los TORNILLOS. Las PUERTAS pesan mucho. Tenga especial cuidado al retirar la PUERTA para evitar daños en la PUERTA o lesiones personales.

Se utiliza el mismo procedimiento si las PUERTAS se abren en sentido contrario.

(Solo se invierten las colocaciones de las piezas).

1. Con la BISAGRA completamente abierta.

Español

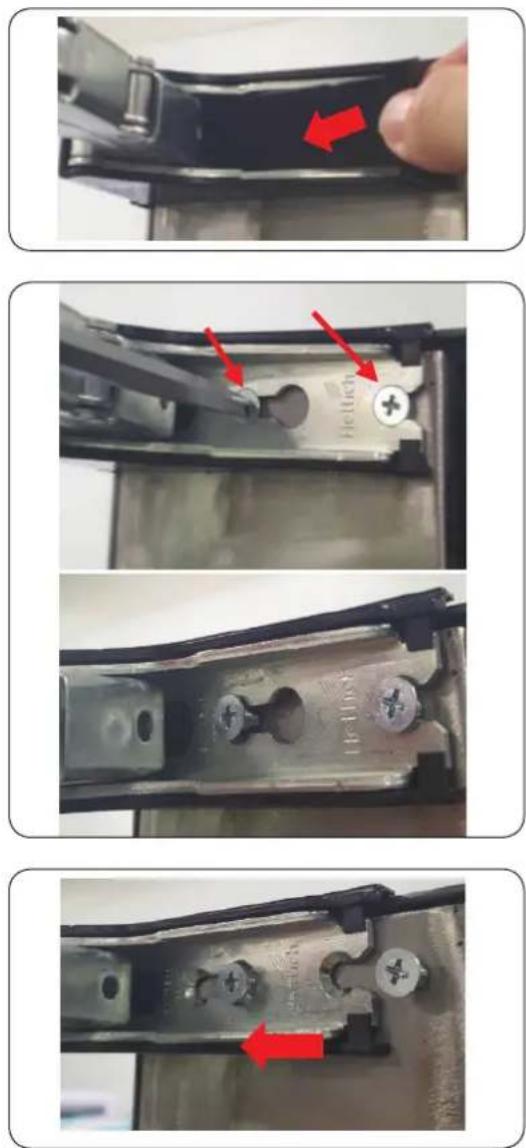

1. Retire la TAPA DE LA BISAGRA.

2. Retire los 2 TORNILLOS fijos de la BISAGRA.

3. Extraiga la BISAGRA.

NOTA

Gracias a la función de cierre automático, una unidad de BISAGRA se pliega de forma rápida y segura debido a la actividad del muelle. Evite que los dedos queden atascados dentro de la BISAGRA de la junta múltiple.

PRECAUCIÓN

• Después de retirar la PUERTA, desmonte la BISAGRA.
• La BISAGRA restante puede sobrecargarse si desmonta una de las BISAGRAS superior o inferior mientras la PUERTA aún está acoplada.
• Se utiliza el mismo procedimiento si las PUERTAS se abren en sentido contrario.
• Se aplica el mismo método de desmontaje a las BISAGRAS superior/inferior.
• Para el montaje, invierta los mismos pasos para el desmontaje.
