INSTRUKCJA OBSŁUGI RW33B99C5TF SAMSUNG

Instrukcja serwisowania

1. Informacje o możliwości zakupu części zamiennych podano na stronie http://samsung.com
2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
3. Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
4. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
5. Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

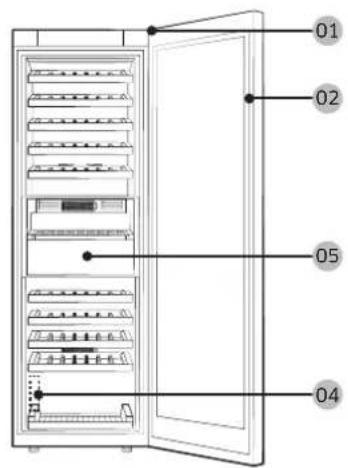

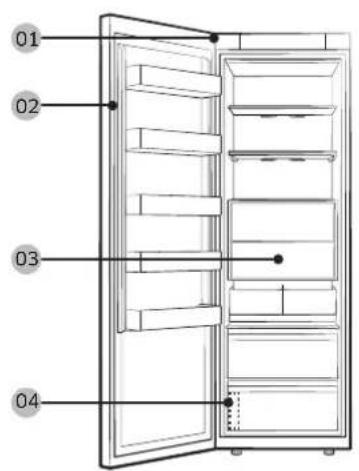

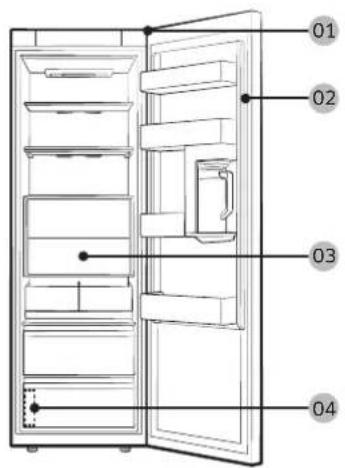

RZ38* RR40* RW33*

01 02 03 04

01 02 03 04

01 02 05 04

01 Zawias górny 02 Uszczelka
03 Szuflada 04 Etykieta z kodem kreskowym
05 Flex Pantry

UWAGA

Kolejność demontażu i montażu części jest taka sama dla zamrażarki i lodówki.

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

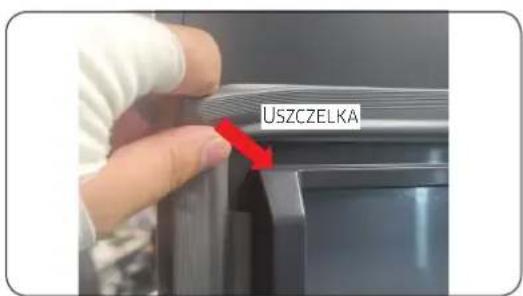

Zdejmowanie uszczelki

USZCZELKA

Otwórz drzwi i zdejmij uszczelkę.

Wymiana uszczelki

Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin.

Polski

Wymiana szuflady / modułu Flex Pantry

PRZESTROGA

Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.

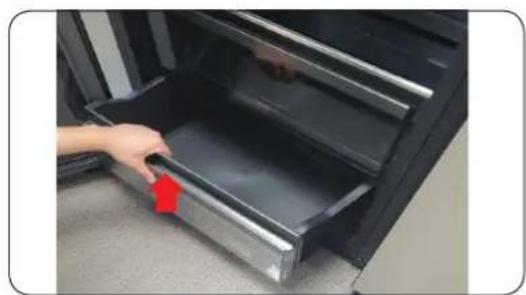

Wyjmowanie szuflady

1. Wyciągnij szufladę do przodu.
2. Wyjmij szufladę, przechylając ją.

Wyjmowanie modułu Flex Pantry

1. Wyciągnij szufladę do przodu.

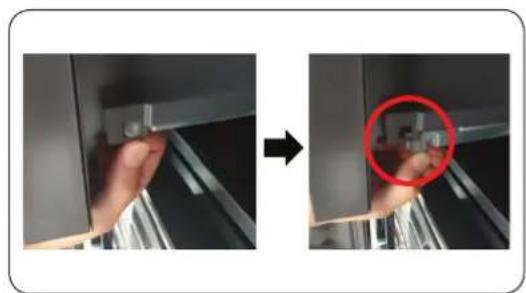

1. Naciśnij zaczepy w dolnej części po lewej/prawej stronie, aby ją odczepić.

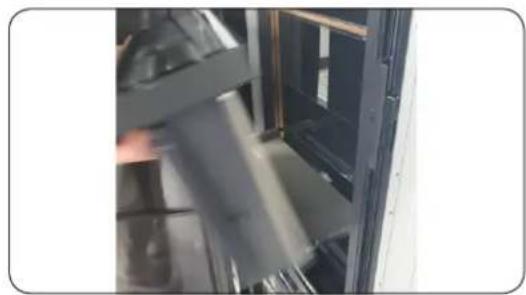

1. Unieś ją, aby wyjąć.

Ponowny montaż szuflad / modułu Flex Pantry

Ponowny montaż szuflad wymaga wykonania instrukcji demontażu w odwrotnej kolejności.

Polski

Wymiana zawiasów

Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.

PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
• Przed wymianą zawiasów położ na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniem drzwi po ich położeniu.
• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej ostony.

OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.
• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski Klucz 10 mm

Klucz nasadowy 8 mm (do śrub)

Klucz 12 mm (do sworznia dolnego zawiasu)

(do sworznia górnego zawiasu)

Polski

Demontaż drzwi

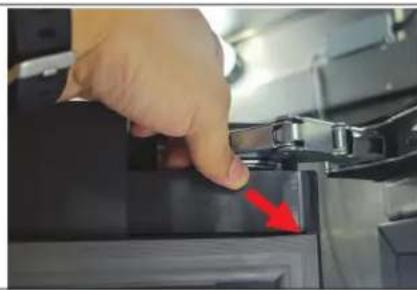

1. Otwórz DRZWI i zdemontuj OSŁONE NA DRZWI.

UWAGA

Przechowuj OSŁONE NA DRZWI w bezpiecznym miejscu.

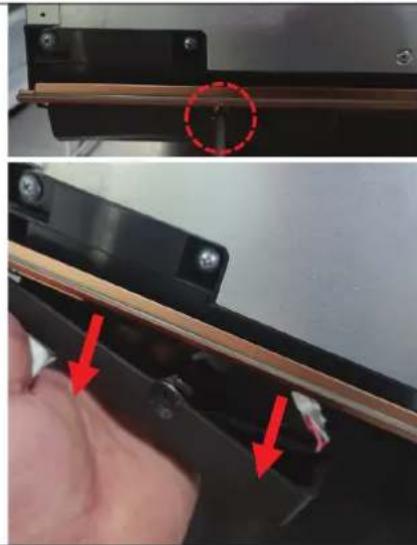

1. Odkręć 1 ŚRUBĘ u dołu OSŁONY ZAWIASU, aby wyjąć zawias w dół.

1. Oddziel obudowę przewodu.

1. Wykręć 4 ŚRUBY mocujące u góry/u dołu.

UWAGA

Przechowuj ŚRUBY w bezpiecznym miejscu.

1. Zdejmij górną część DRZWI, pociągając do przodu, a następnie unieś DRZWI, aby je zdjąć.

⚠️ PRZESTROGA

Należy uważać, aby nie upuścić DRZWI. Mocno przytrzymuj drzwi podczas wyjmowania ŚRUB. DRZWI są ciężkie. Zachowuj szczególnie ostrożność podczas zdejmowania DRZWI, aby zapobiec ich uszkodzeniu lub obrażeniom ciała.

Taka sama procedura ma zastosowanie w przypadku, gdy DRZWI otwierają się w przeciwną stronę. (Jedynie części są umiejscowione odwrotnie).

1. Pozostaw ZAWIAS szeroko otwarty.

Polski

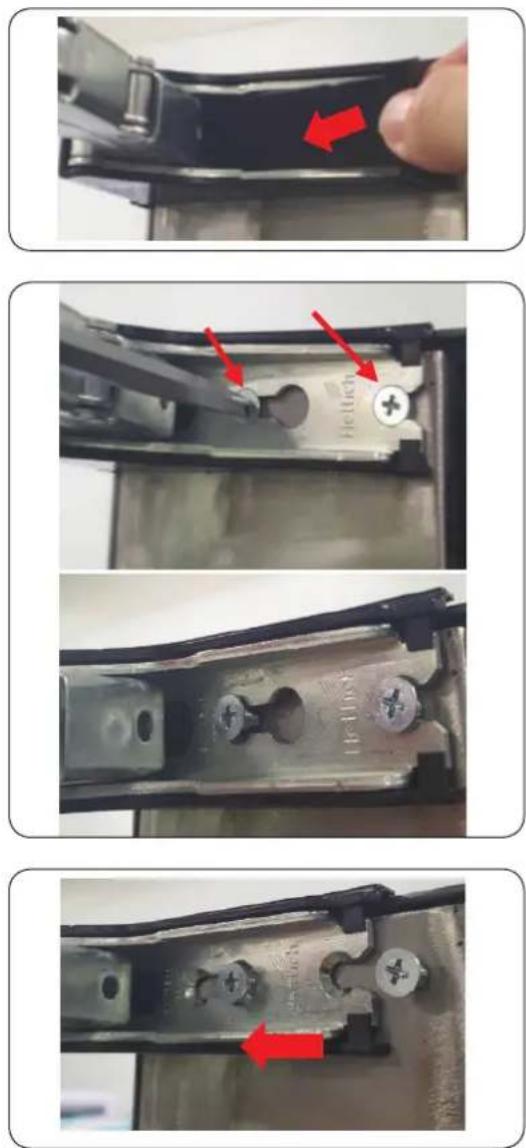

1. Zdejmij OSŁONE ZAWIASU.

2. Wykręć 2 ŚRUBY mocujące ZAWIAS.

3. Zdejmij ZAWIAS.

UWAGA

Ze względu na funkcję automatycznego zamykania ZAWIAS składa się szybko i bezpiecznie dzięki działającej sprężynie. Należy uważać, aby nie zaklinować palców wewnątrz połączonych ze sobą elementów ZAWIASU.

⚠️ PRZESTROGA

• Po zdjęciu DRZWI zdemontuj ZAWIAS.
• Po demontażu jednego górnego lub dolnego ZAWIASU może dojść do przeciążenia ZAWIASU pozostającego na swoim miejscu, gdy DRZWI są nadal zamocowane.
• Taka sama procedura ma zastosowanie w przypadku, gdy DRZWI otwierają się w przeciwną stronę.
• Tę samą metode demontażu stosuje się do ZAWIASÓW górnych/dolnych.
• W celu montażu wystarczy wykonać te same czynności co przy demontażu.
