BRUGSANVISNING RW33B99C5TF SAMSUNG

Phillips-skruvmejsel Spårmejsel 10 mm nyckel

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com
2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
3. Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

! FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

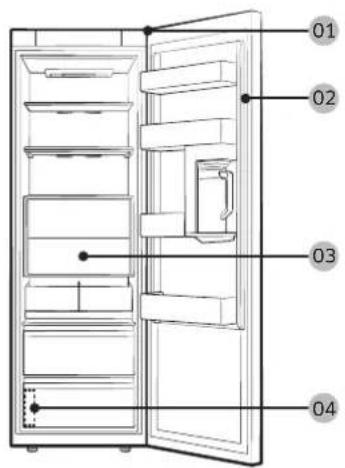

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

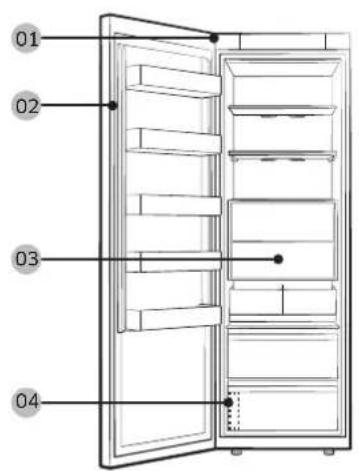

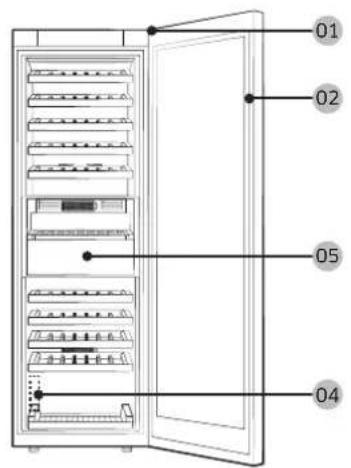

RZ38* RR40* RW33*

01 02 03 04

01 02 03 04

01 02 05 04

01 ∅verste hængsel 02 Pakning

03 Skuffe 04 Stregkodeetiket

05 Flex-pantry

BEMÆRK

Bestillingen af dele til afmontering og montering er den samme for fryser og køleskab.

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

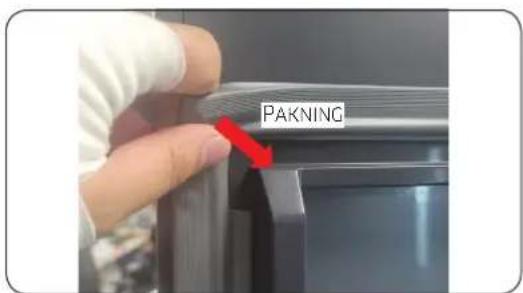

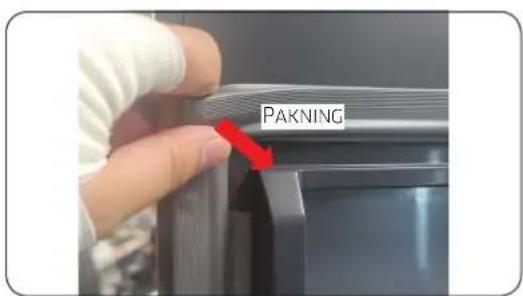

Sådan fjernes pakningen

PAKNING

Åbn døren, og fjern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Dansk

Udskiftning af skuffe/flex-pantry

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

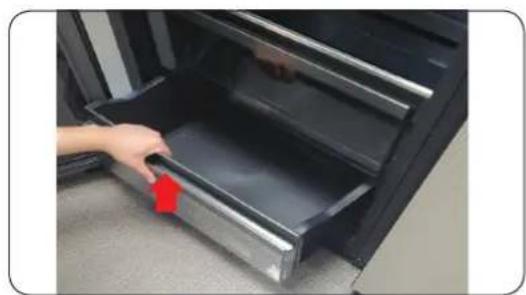

Sådan fjernes skuffen

1. Træk skuffen fremad
2. Tag skuffen ud ved at vippe den.

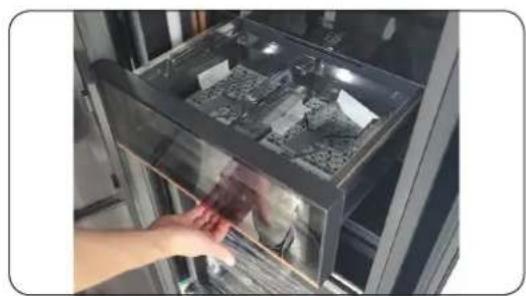

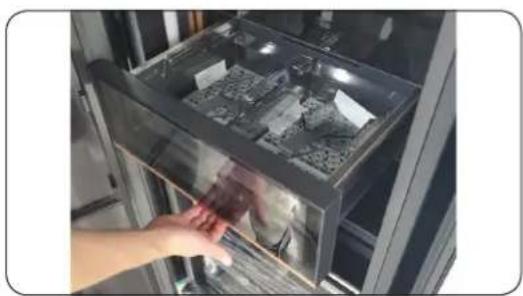

Sådan fjernes flex-pantryen

1. Træk skuffen fremad

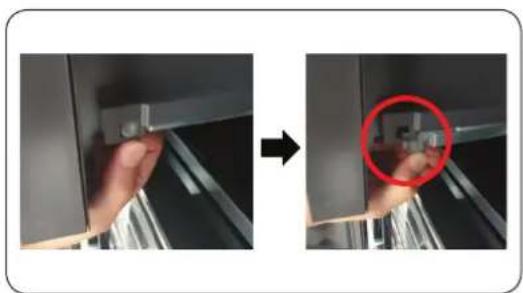

2. Tryk på krogene i nederste venstre/højre side for at frigøre.

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Dansk

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.
• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
• Sørg for, at akslen er strammet ordentligt på hængslet.
• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Nødvendige værktøjer (medfølger ikke)

Phillips-skruetrækker Skruetrækker med lige kærv 10 mm svensknøgle

(til akslen på øverste hængsel)

8 mm topnøgle (til bolte)

12 mm svensknøgle (til akslen på nederste hængsel)

Dansk

Afmontér døren

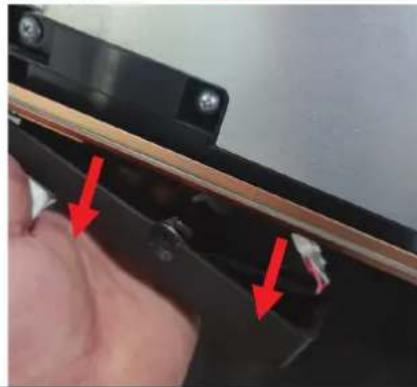

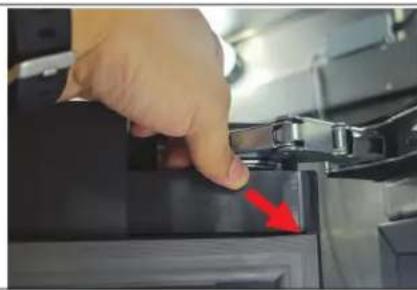

1. Løsn 1 SKRUE på DÆKSELHÆNGSELSAMLINGENs bund for at fjerne hængslet nedad.

1. Adskil ledningshuset.

Dansk

1. Fjern den øverste del af D∅REN ved at trække fremad og derefter løfte D∅REN for at fjerne den.

FORSIGTIG

Pas på ikke at tabe D∅REN. Hold godt fast i døren, mens SKRUERNE fjernes.

D∅RENE vejer meget. Pas ekstra på ved afmontering af D∅REN for at undgå beskadigelse af D∅REN eller personskade på dig.

Den samme procedure anvendes, hvis D∅RENE åbner den modsatte vej.

(Blot er delenes placering omvendt).

1. Med HÆNGSLET helt åbent.

Dansk

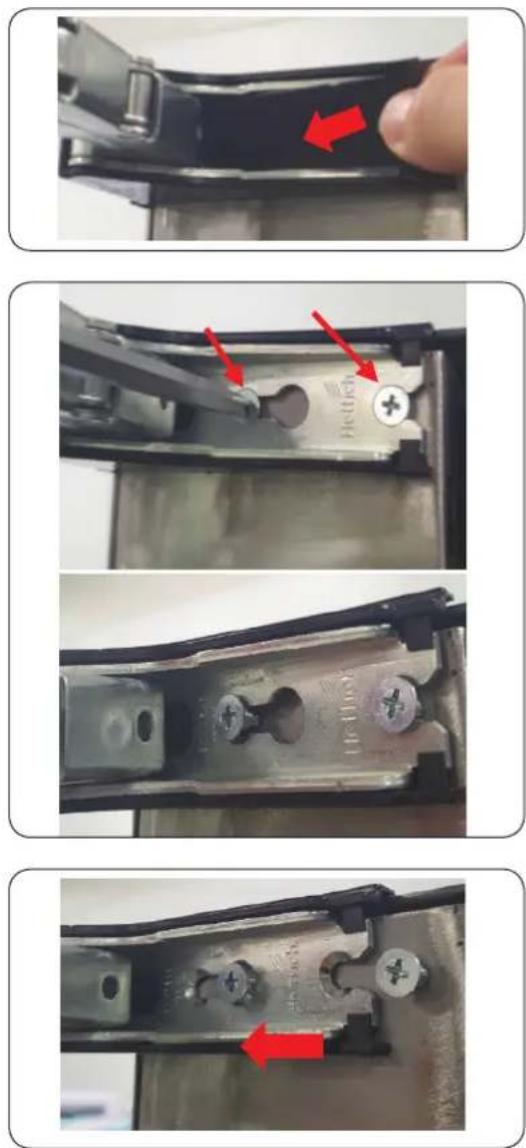

1. Fjern DÆKSELHÆNGSLET.

2. Fjern 2 fastmonterede SKRUER til HÆNGSLET.

3. Afmonter HÄNGSLET.

BEMÆRK

Som følge af den automatiske lukkefunktion folder HÆNGSLET hurtigt og sikkert på grund af fjederens funktion. Undgå at få dine fingre i klemme i HÆNGSLET med flere led.

! FORSIGTIG

- Efter afmontering af D∅REN adskilles HÆNGSLET.

- Det tilbageværende HÄNGSEL kan blive overbelastet, hvis du adskiller et af de øverste eller nederste HÄNGSLER, mens D∅REN stadig er monteret.

- Den samme procedure anvendes, hvis D∅RENE åbner den modsatte vej.

Slik fjerner du pakningen

PAKNING

Slik bytter du pakningen

Slik fjerner du skuffen

Slik fjerner du et fleksibelt spiskammers

Slik setter du på plass skuffer / fleksibelt spiskammers

1. Skill ledningskontakten.

Pass på så du ikke slipper D∅REN på gulvet. Hold godt tak i døren mens du tar ut SKRUENE.
