MANUAL DE UTILIZADOR RW33B99C5TF SAMSUNG

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

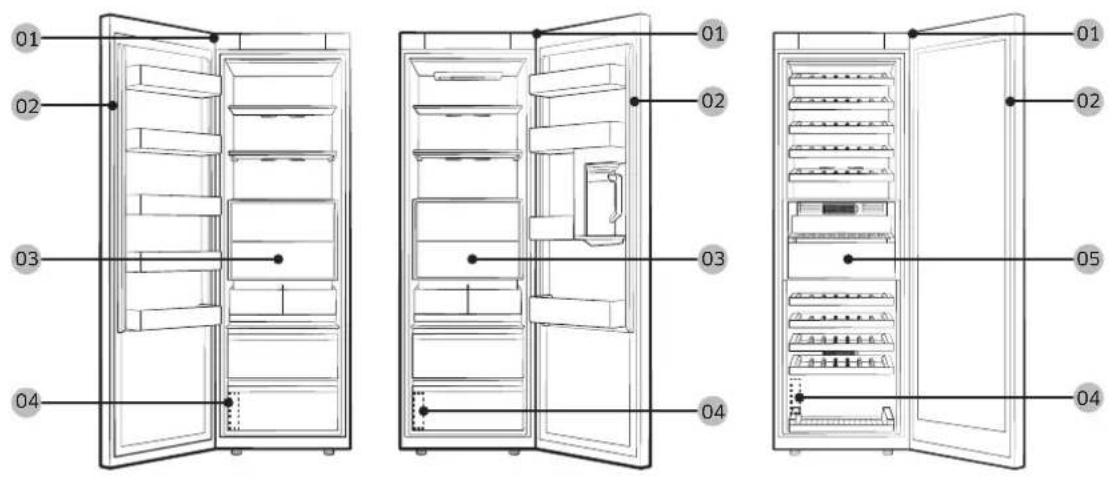

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

RZ38* RR40* RW33*

01 Dobradiça superior 02 Vedante
03 Gaveta 04 Etiqueta de código de barras
05 Despensa flexível

NOTA

A ordem de desmontagem e montagem das peças é a mesma para o congelador e o frigorífico.

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

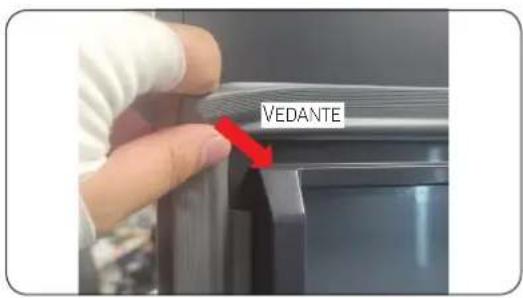

Remoção do vedante

VEDANTE

Abra a porta e remova o vedante da porta.

Substituir o vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Português

Substituição da gaveta/Despensa flexível

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

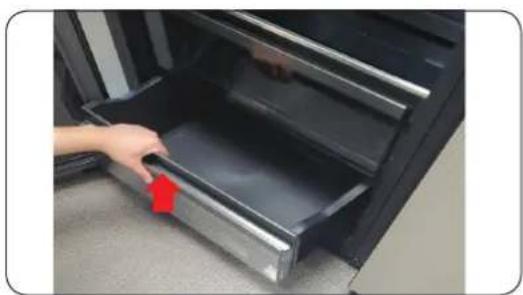

Remoção da gaveta

1. Puxe a gaveta para a frente.
2. Remova a gaveta. inclinando-a.

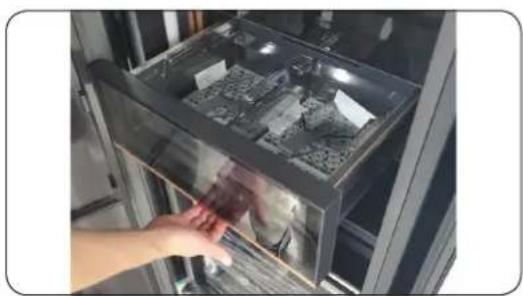

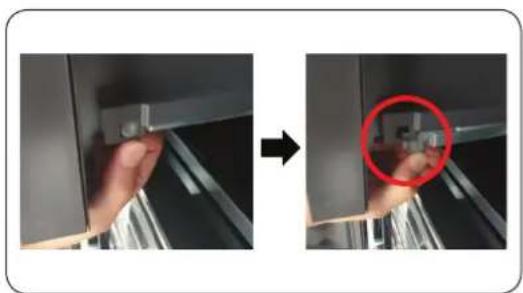

Remoção da Despensa flexível

1. Puxe a gaveta para a frente.

1. Carregue nos ganchos dos lados inferiores esquerdo/direito para remover.

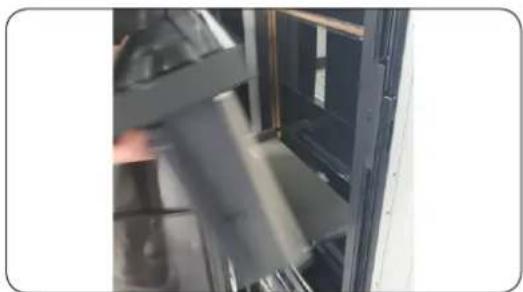

1. Levante para remover.

Reinstalação das gavetas/Despensa flexível

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 10 mm

(para o veio da dobradiça superior)

Chave de caixa de 8 mm (para parafusos)

Chave de porcas de 12 mm (para o veio da dobradiça inferior)

Português

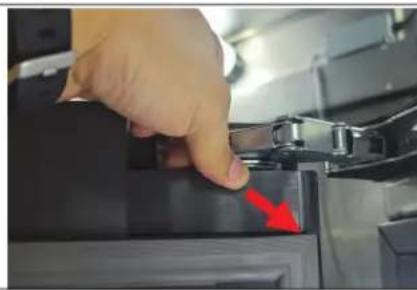

Remoção da porta

Guarde o ESPAÇADOR DA PORTA num local seguro.

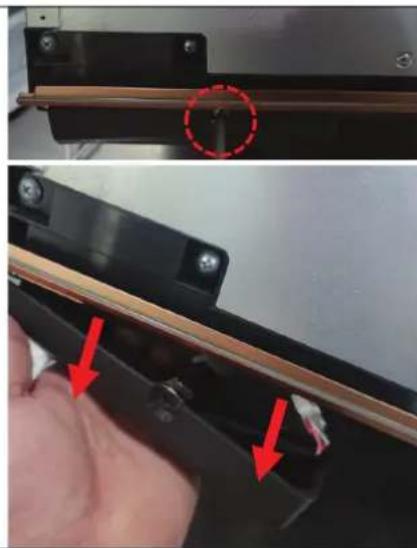

1. Retire 1 PARAFUSO na parte inferior da TAMPA DA DOBRADIÇA DE MONTAGEM para remover a dobradiça no sentido descendente.

1. Separe a caixa de fios.

Português

Guarde os PARAFUSOS num local seguro.

1. Remova a parte superior da PORTA, puxando para a frente e depois levante para remover a PORTA.

ATENÇÃO

Cuidado para não deixar cair a PORTA. Segure a porta firmemente enquanto remove os PARAFUSOS.

As PORTAS são muito pesadas. Cuidado ao remover a PORTA, para evitar danos ou ferimentos.

Se as PORTAS abrirem no sentido oposto, o procedimento é idêntico.

(Apenas se inverte a colocação das peças.)

1. Com a DOBRADIÇA completamente aberta.

Português

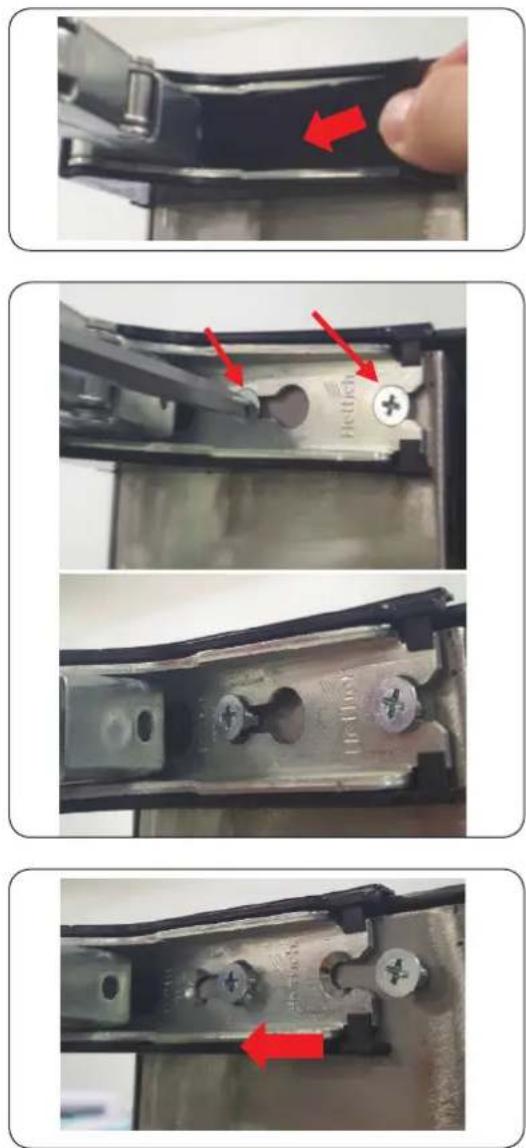

1. Remova a TAMPA DA DOBRADIÇA.

2. Desaperte 2 PARAFUSOS na DOBRADIÇA.

3. Remova a DOBRADIÇA.

NOTA

Devido à função de fecho automático, uma DOBRADIÇA dobra com rapidez e segurança face à atividade da mola. Cuidado para não entalar os dedos no interior da DOBRADIÇA articulada.

ATENÇÃO

• Depois de remover a PORTA, desmonte a DOBRADIÇA.
• Se desmontar uma das DOBRADIÇAS superiores ou inferiores enquanto a PORTA ainda estiver colocada, a DOBRADIÇA restante pode ficar sobrecarregada.
• Se as PORTAS abrirem no sentido oposto, o procedimento é idêntico.
• O mesmo método de desmontagem aplica-se às DOBRADIÇAS superiores/inferiores.
• Para montar, basta seguir os passos da desmontagem pela ordem inversa.
