MANUALE UTENTE RW33B99C5TF SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto.

Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
  • La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

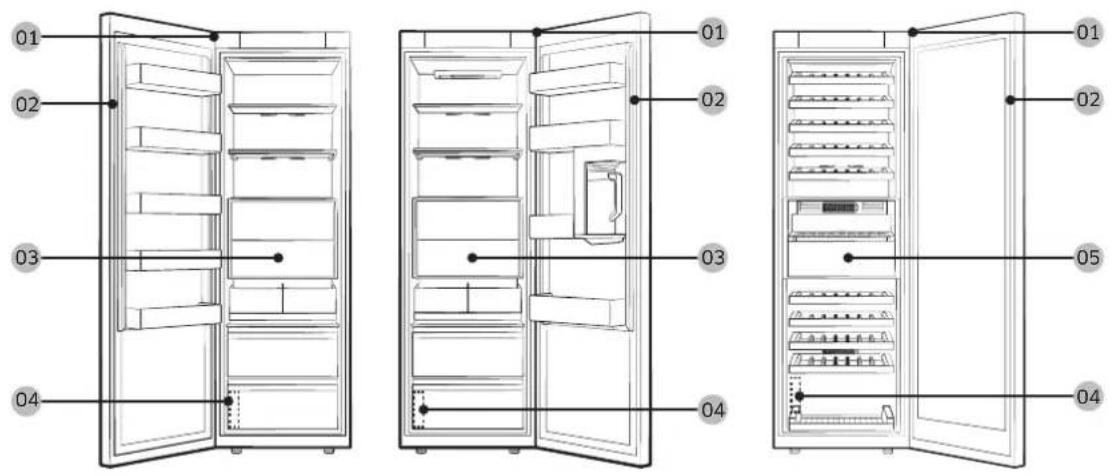

RZ38* RR40* RW33*

01 Cerniera superiore 02 Guarnizione
03 Cassetto 04 Etichetta con codice a barre
05 Cassetto flessibile

NOTA

L'ordine di assemblaggio o disassemblaggio delle parti è uguale sia per il frigo sia per il freezer.

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

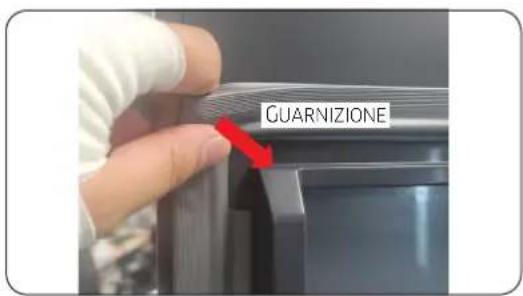

Per rimuovere la guarnizione

GUARNIZIONE

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Italiano

Sostituzione cassetto / cassetto flessibile

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

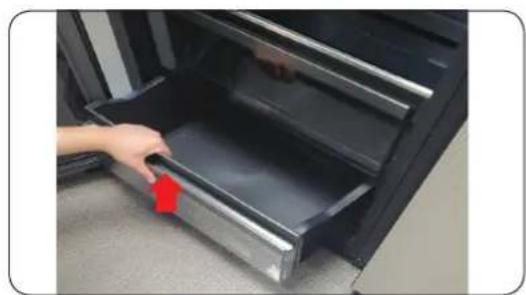

Per rimuovere il cassetto

1. Tirare il cassetto verso avanti.
2. Rimuovere il cassetto inclinandolo.

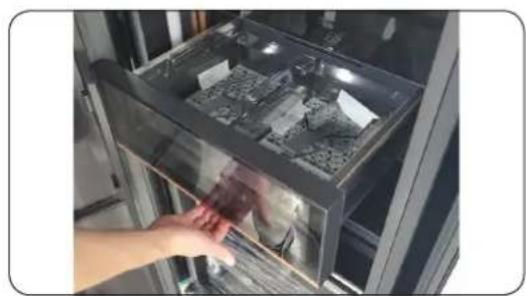

Per rimuovere il cassetto flessibile

1. Tirare il cassetto verso avanti.

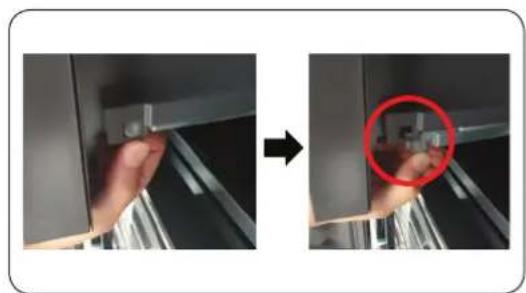

1. Premere i ganci sui lati inferiori sinistra/destra per sganciarlo.

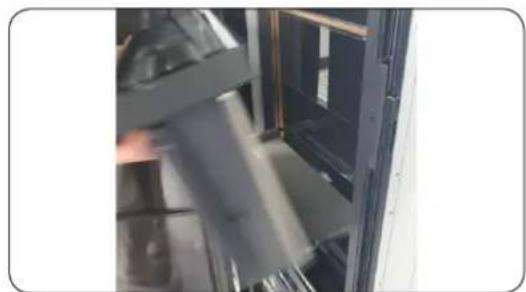

1. Sollevarlo per rimuoverlo.

Per riagganciare i cassetti / cassetto flessibile

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
  • Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave da 10 mm

(per il perno della cerniera superiore)

Chiave a bussola da 8 mm (per i bulloni)

Chiave da 12 mm (per il perno della cerniera inferiore)

Italiano

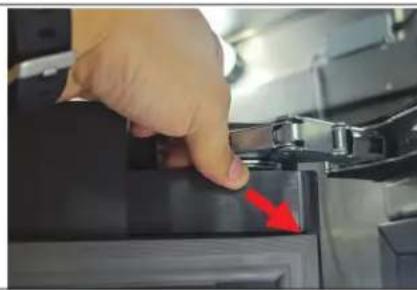

Rimozione della porta

1. Aprire la PORTA e smontare il TAPPO DELLA PORTA.

NOTA

Conservare il TAPPO DELLA PORTA con cura.

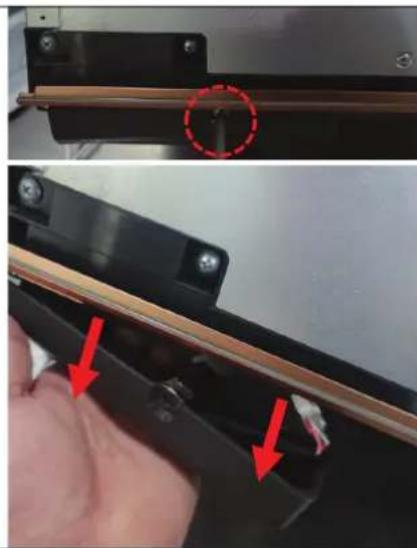

1. Svitare 1 VITE dal fondo del COPERCHIO DELLA CERNIERA per rimuovere la cerniera verso il basso.

1. Staccare l'alloggiamento dei cavi.

1. Rimuovere le 4 VITI dalla parte superiore/inferiore.

NOTA

Conservare le VITI con cura.

1. Rimuovere la parte superiore della PORTA tirandola verso avanti e sollevandola per rimuoverla.

ATTENZIONE

Prestare attenzione a non lasciare cadere la PORTA. Trattenere la porta nello svitare le VITI. Le PORTE pesano molto. Prestare molta attenzione nel rimuovere la PORTA in modo da prevenire eventuali danni alla PORTA ed a sé stessi. La stessa procedura viene utilizzata qualora le PORTE si aprano in senso opposto (solo gli alloggiamenti sono invertiti).

1. Rimuovere il COPERCHIO DELLA CERNIERA.

2. Rimuovere le due VITI che fissano la cerniera.

3. Estrarre la CERNIERA.

NOTA

A causa della funzione di chiusura automatica, la CERNIERA si chiude rapidamente e si aggancia in modo fisso così da bloccare il funzionamento della molla. Evitare di schiacciarsi le dita all'interno della CERNIERA.

ATTENZIONE

• Dopo aver rimosso la PORTA, smontare la CERNIERA.
• Smontando una delle CERNIERE SUPERIORE o INFERIORE, quella rimanente potrebbe sovraccaricarsi sopportando il peso della PORTA ancora fissata.
• La stessa procedura viene usata se le PORTE si aprono nel senso opposto.
• Lo stesso metodo di smontaggio si applica alle CERNIERE superiore/inferiore.
• Per montarle, seguire i passaggi in ordine inverso.
