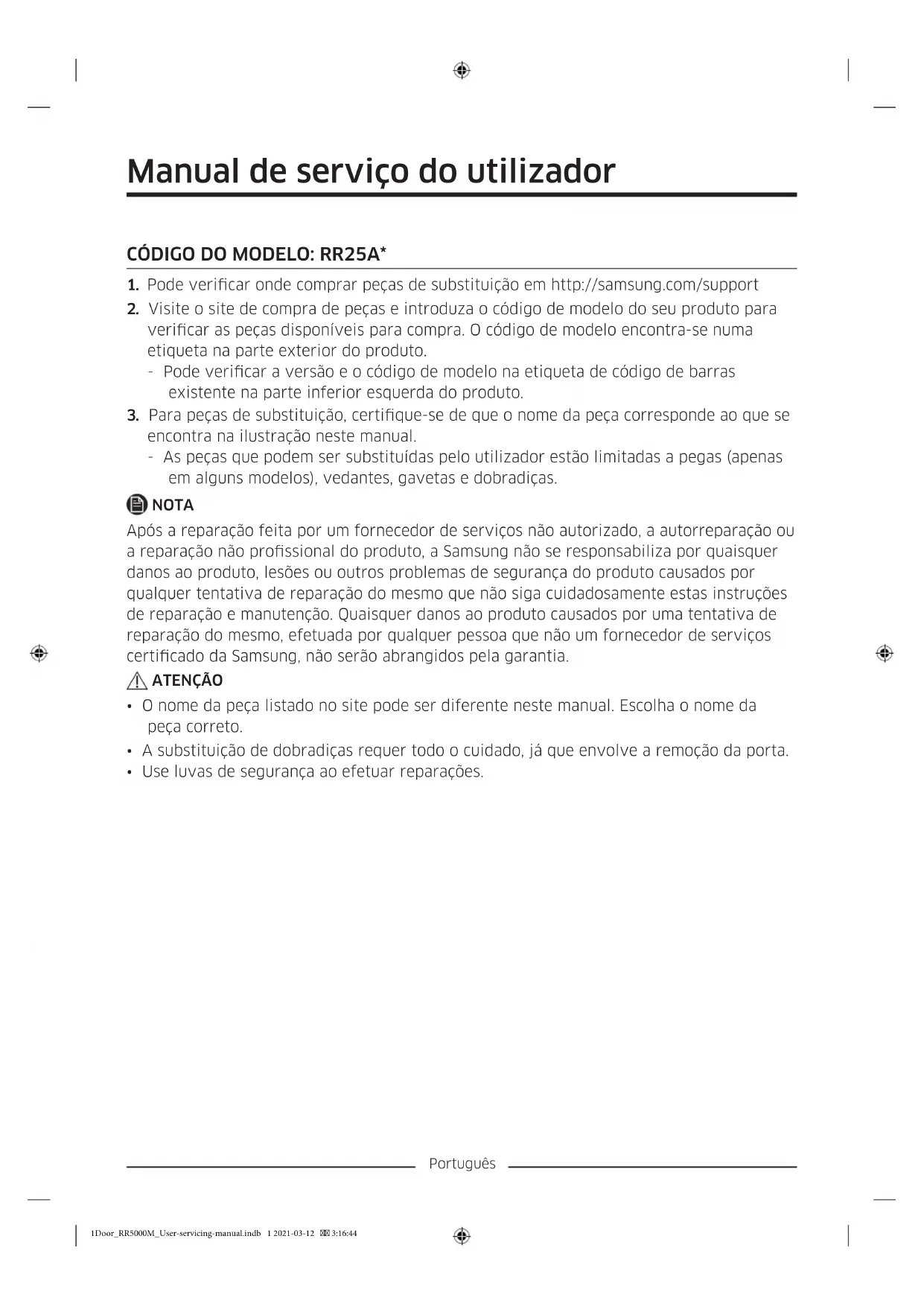

MANUAL DE UTILIZADOR RR25A5470S9 SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com/support

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. 1Door_RR5000M_User-servicing-manual.indb 1 2021-03-12 3:16:44Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

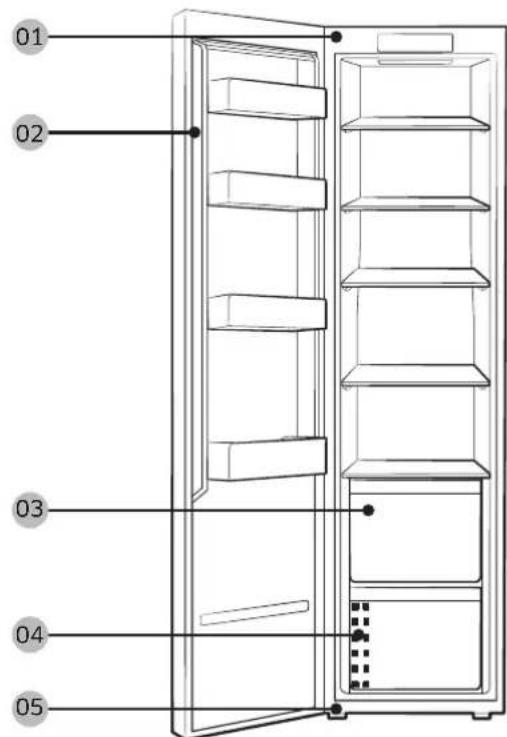

01 Dobradiça superior 02 Vedante 03 Gaveta 04 Etiqueta de código de barras 05 Dobradiça inferior NOTA A ordem de desmontagem e montagem das peças é a mesma para o congelador e o frigoríco. 1Door_RR5000M_User-servicing-manual.indb 2 2021-03-12 3:16:44Português Substituição da pega ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione rmemente as pegas nos suportes. Certique-se de que não existe folga entre os suportes e a porta.

• Aperte rmemente os parafusos ao xar a pega.

• Verique se a pega está rmemente xa antes de utilizar o produto. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Remoção das pegas NOTA Este procedimento aplica-se aos compartimentos do frigoríco e congelador.

1. Liberte a tampa do puxador e coloque-a

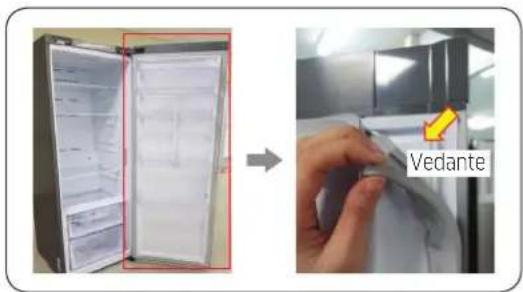

processo de desmontagem pela ordem inversa. 1Door_RR5000M_User-servicing-manual.indb 3 2021-03-12 3:16:44Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante Vedante Abra a porta e remova o vedante da porta. Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo suporte e a porta. Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta

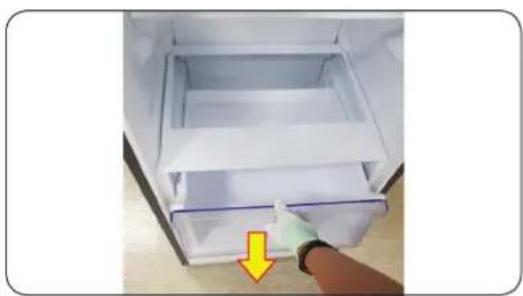

1. Puxe a gaveta para a frente.

2. Remova a gaveta. inclinando-a.

Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. 1Door_RR5000M_User-servicing-manual.indb 4 2021-03-12 3:16:45Português Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave ajustável Chave de caixa de 8 mm (para parafusos) 1Door_RR5000M_User-servicing-manual.indb 5 2021-03-12 3:16:45Português Inversão da porta

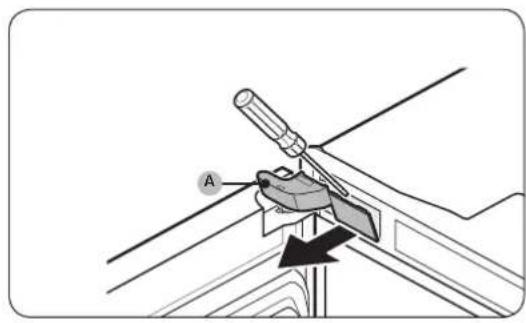

1. Utilize uma chave de fendas para retirar

a tampa da dobradiça superior esquerda da porta (A). NOTA Guarde a peça removida num local seguro, para utilização futura.

2. Utilize uma chave de caixa (8 mm)

para remover os parafusos que xam a dobradiça superior esquerda da porta (B).

3. Levante a dobradiça superior esquerda

da porta (B) para removê-la. NOTA Guarde a peça removida num local seguro, para utilização futura.

4. Levante a porta para removê-la da

dobradiça inferior. ATENÇÃO A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos. 1Door_RR5000M_User-servicing-manual.indb 6 2021-03-12 3:16:46Português Dobradiça inferior Dobradiça inferior

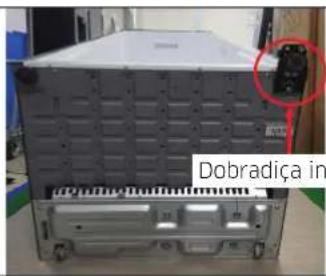

2. Com uma chave Phillips, desaperte a

dobradiça inferior da parte inferior. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
