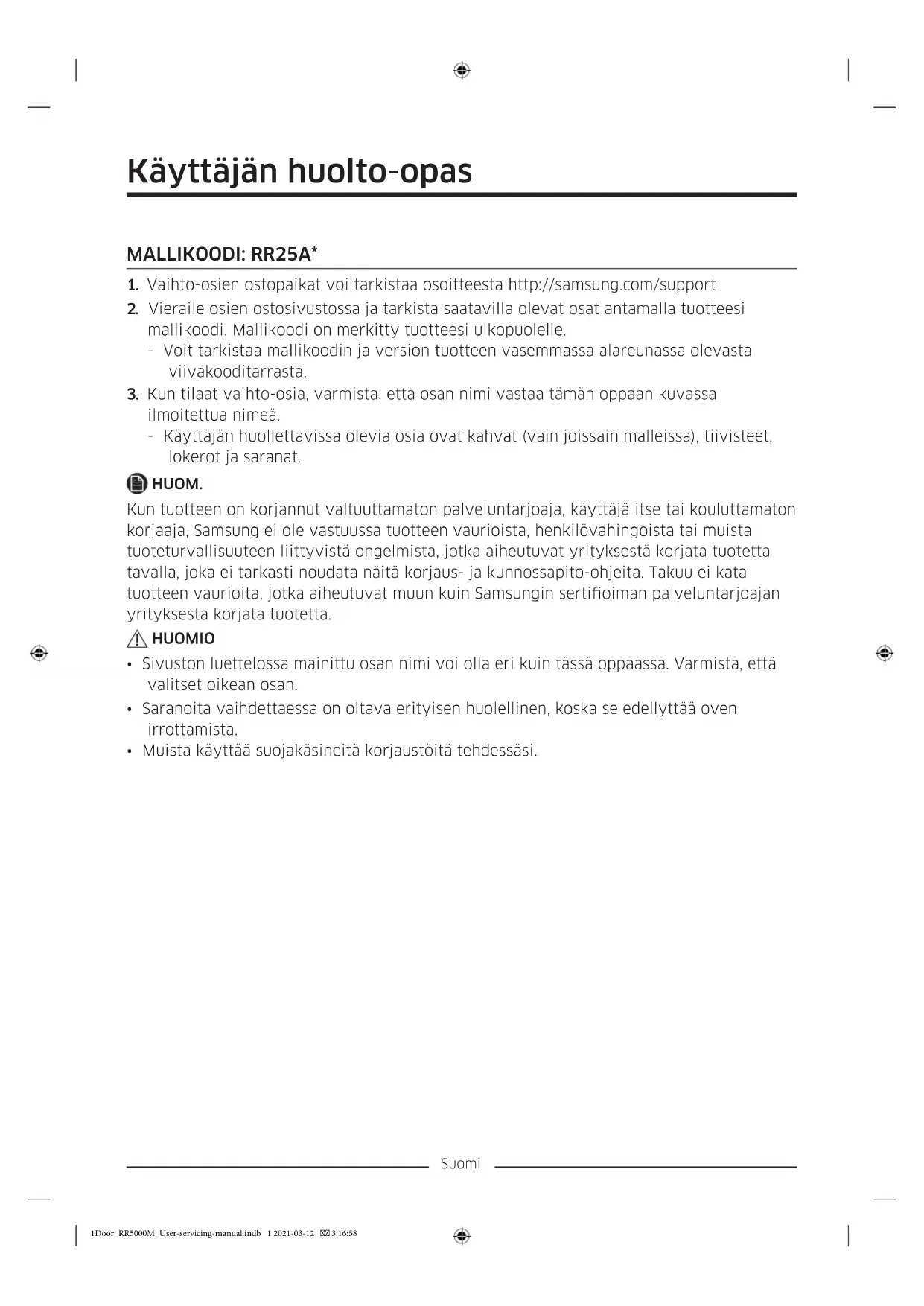

RR25A5470S9 - Viinikellari SAMSUNG - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE RR25A5470S9 SAMSUNG

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com/support

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. 1Door_RR5000M_User-servicing-manual.indb 1 2021-03-12 3:16:58Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

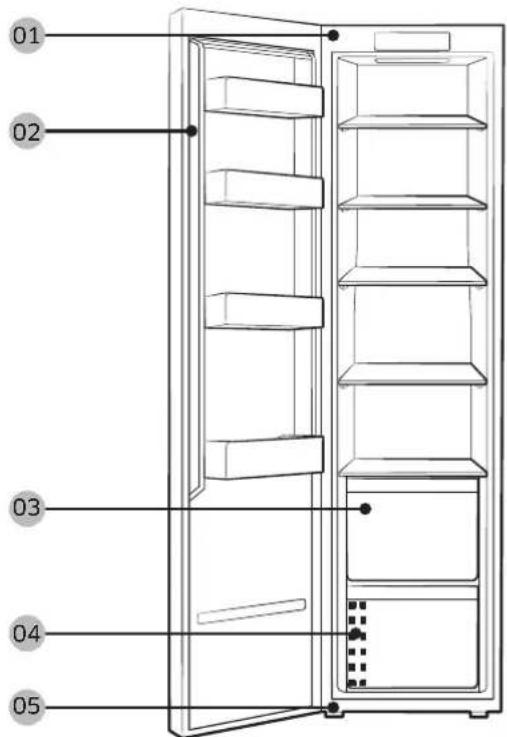

01 Yläsarana 02 Tiiviste 03 Lokero 04 Viivakooditarra 05 Sarana, ala HUOM. Osien asennus- ja purkujärjestys ovat samat pakastimelle ja jääkaapille. 1Door_RR5000M_User-servicing-manual.indb 2 2021-03-12 3:16:58Suomi Kahvan vaihto HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Kahvojen irrottaminen HUOM. Ohjeet koskevat sekä jääkaappi- että pakastinpuolta.

1. Avaa kahvan suojuksen lukitus ja laita

2. Irrota kaikki kahvan ala- ja yläosassa

3. Asenna uusi kahva noudattamalla

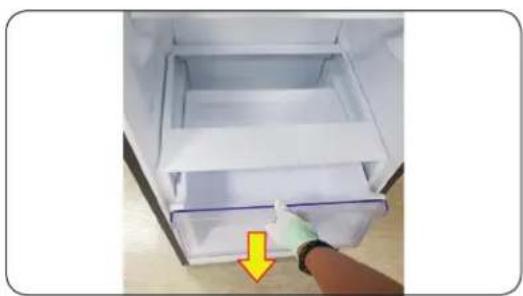

irrotusohjeita päinvastaisessa järjestyksessä. 1Door_RR5000M_User-servicing-manual.indb 3 2021-03-12 3:16:59Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen Tiiviste Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen

1. Vedä lokeroa eteenpäin.

2. Poista lokero kallistamalla sitä.

Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. 1Door_RR5000M_User-servicing-manual.indb 4 2021-03-12 3:16:59Suomi Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Jakoavain 8 mm:n hylsyavain (pulteille) 1Door_RR5000M_User-servicing-manual.indb 5 2021-03-12 3:16:59Suomi Oven kätisyyden vaihtaminen

1. Poista vasemmanpuoleisen yläsaranan

suojus (A) litteäpäisellä ruuvimeisselillä. HUOM. Pidä poistettu osa tallessa myöhempää käyttöä varten.

2. Käytä vasemmanpuoleisen yläsaranan

(B) kiinnitysruuvien irrottamiseen hylsyavainta (8 mm).

3. Irrota vasemmanpuoleinen yläsarana (B)

nostamalla sitä. HUOM. Pidä poistettu osa tallessa myöhempää käyttöä varten.

4. Irrota ovi alasaranasta nostamalla ovea.

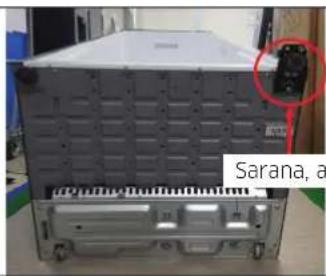

HUOMIO Ovi on painava. Ole varovainen ovea poistettaessa vaurioiden ja vammojen välttämiseksi. 1Door_RR5000M_User-servicing-manual.indb 6 2021-03-12 3:17:00Suomi Sarana, ala Sarana, ala

1. Laske kaappi alas.

2. Ruuvaa alasarana irti

ristipääruuvimeisselillä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
