NÁVOD NA OBSLUHU RR25A5470S9 SAMSUNG

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com/support.
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.
3. Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.
4. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.
5. Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatelov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnost Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnostou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékolvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovatela spoločnosti Samsung, nebude spadať pod záručné krytie.

POZOR

• Názov dielu uvedený na lokalite sa môže líšit od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, kedže tento postup zahrňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovenčina

Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

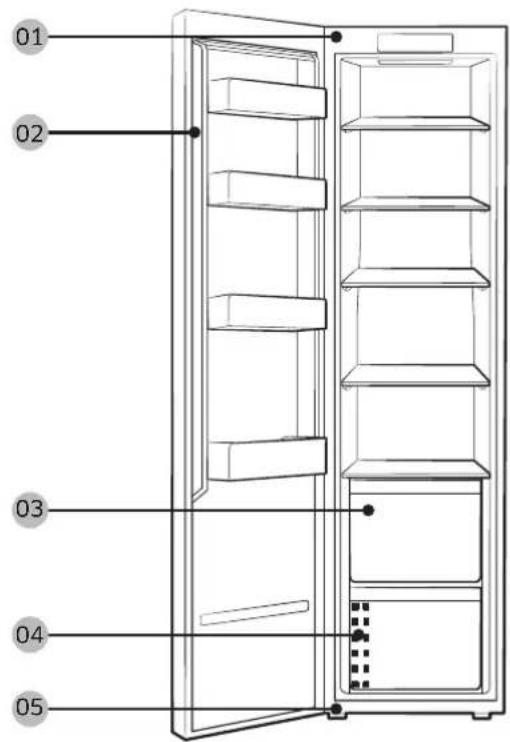

01 02 03 04 05

01 Horný pánt 02 Tesnenie

03 Zásuvka 04 Štítok s čiarovým kódom

05 Spodný pánt

POZNÁMKA

Poradie demontáže a montáže dielov je rovnaké pri mrazničke aj pri chladničke.

Slovenčina

Výmena rukoväte

POZOR

• Pri výmene růčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok
• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.
• Pri upevňovaní rúčok skrutky silno utiahnite.
• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené.

Potrebné nástroje (nedodávajú sa)

Krížový skrutkovač Plochý skrutkovač

Demontáž rúčok

POZNÁMKA

Tento postup platí pre priestory chladničky aj mrazničky.

1. Odblokujte krytku rúčky a odložte ju nabok.

2. Odskrutkujte skrutky na hornej aj dolnej strane rúčky.

3. Novú rúčku namontujte v opačnom poradí demontáže.

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

Demontáž tesnenia

Tesnenie

Otvorte dvierka a zložte z nich tesnenie.

Osadenie tesnenia

K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor.

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kol'ajničky.

Demontáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži.

Slovenčina

Výmena pántu

Pred výmenou pántu je najprv potrebné demontovať dvierka.

⚠️ POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.
• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.
• Kedže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.
• Ak pánt demontujete bez podržania dvierok, môže sa stat, že spadnú a spôsobia vám zranenie.
• Presvedčte sa, že je valček dôsledne upevnený k pántu.
• Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.
• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

⚠️ VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využit silu minimálne 2 ludí.
• Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Potrebné nástroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač Nastavitelný klúč

Zakladací klúč 8 mm (na skrutky)

Slovenčina

Zmena smeru otvárania dvierok

1. Na odstránenie l'avého horného krytu pántu dvierok (A) použite plochý skrutkovač.

POZNÁMKA

Demontovanú súčast si uložte na bezpečné miesto, aby ste ju mohli použit neskôr.

1. Na odskrutkovanie skrutiek, ktoré pridržiavajú lavý horný pánt dvierok (B), použite nástrčkový klůč (8 mm).

2. Nadvihnutím l'avý horný pánt dvierok (B) demontujte.

POZNÁMKA

Demontovanú súčast si uložte na bezpečné miesto, aby ste ju mohli použit neskôr.

1. Zdvihnutím dvierok ich zveste zo spodného pántu.

POZOR

Dvierka sú tažké. Pri ich vyberaní postupujte opatrne. Predídete tak poškodeniu alebo úrazu.

Slovenčina

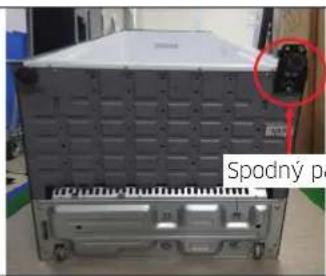

Spodný pánt

Spodný pa

1. Položte skrinku.
2. Pomocou krížového skrutkovača vyskrutkujte spodný pánt zospodu.

POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.
