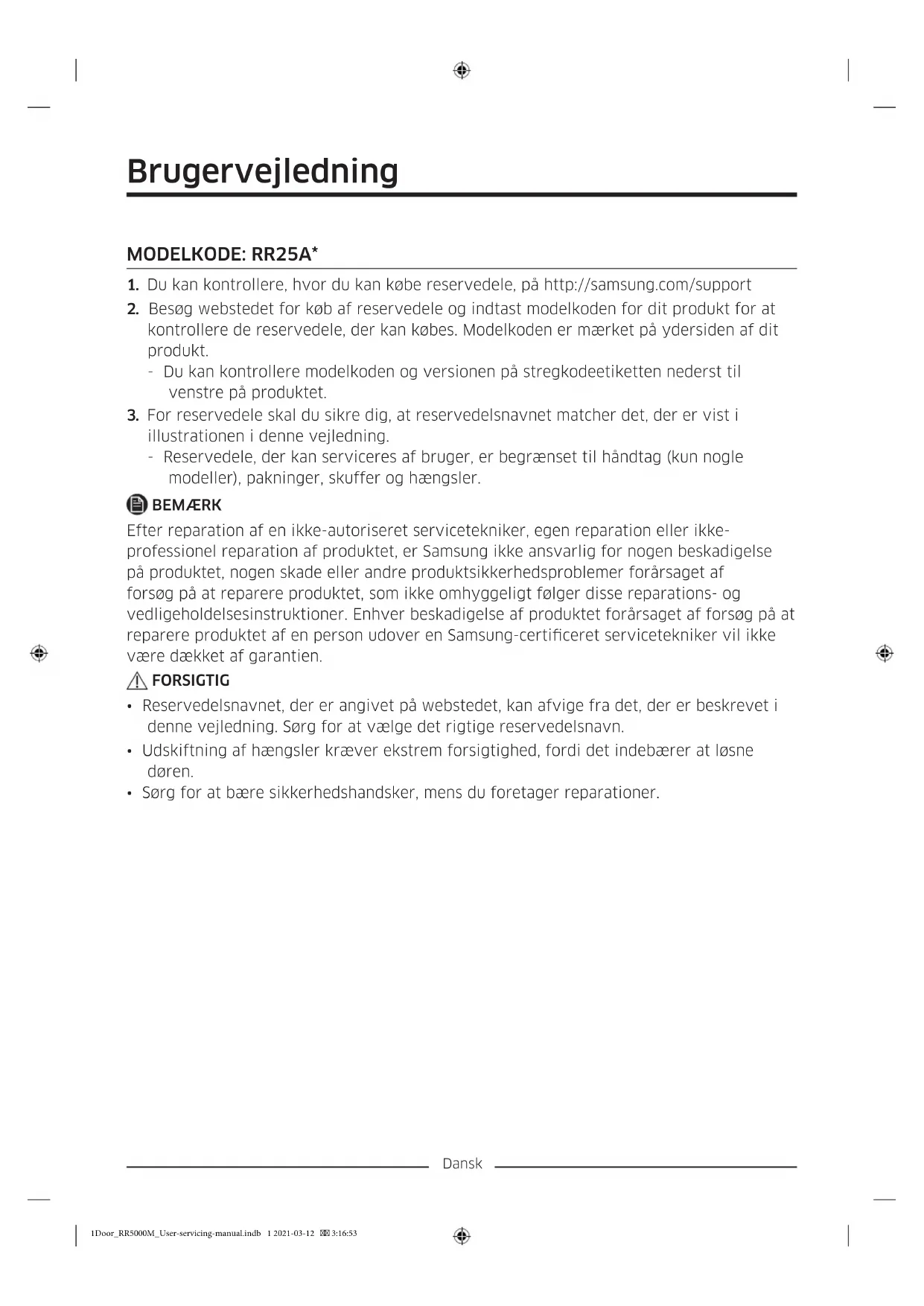

BRUGSANVISNING RR25A5470S9 SAMSUNG

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com/support

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt. - Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i

illustrationen i denne vejledning. - Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler. BEMÆRK Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke- professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke være dækket af garantien. FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer. 1Door_RR5000M_User-servicing-manual.indb 1 2021-03-12 3:16:53Dansk Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

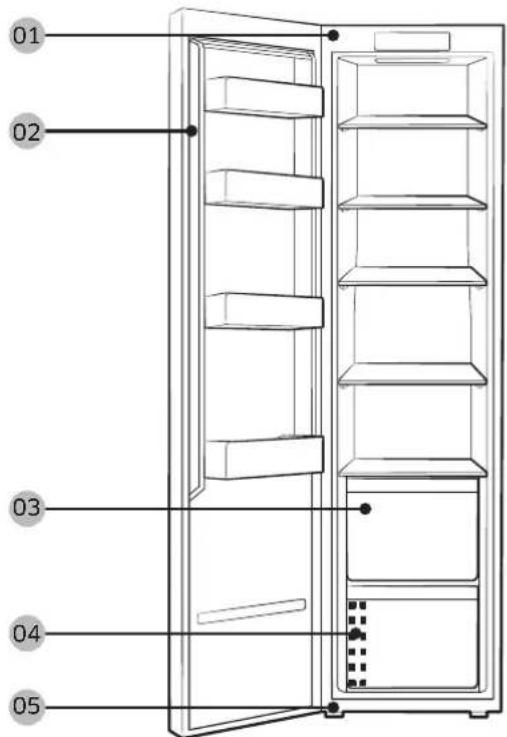

01 Øverste hængsel 02 Pakning 03 Skuffe 04 Stregkodeetiket 05 Nederste hængsel BEMÆRK Bestillingen af dele til afmontering og montering er den samme for fryser og køleskab. 1Door_RR5000M_User-servicing-manual.indb 2 2021-03-12 3:16:53Dansk Udskiftning af håndtag FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.

• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.

• Skru skruerne godt fast, når du fastgør håndtaget.

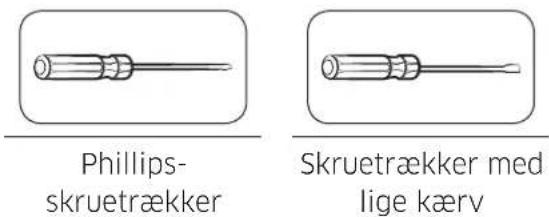

• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet. Nødvendige værktøjer (medfølger ikke) Phillips- skruetrækker Skruetrækker med lige kærv Sådan afmonteres håndtagene BEMÆRK Denne procedure gælder for både køleskabs- og fryserrummet.

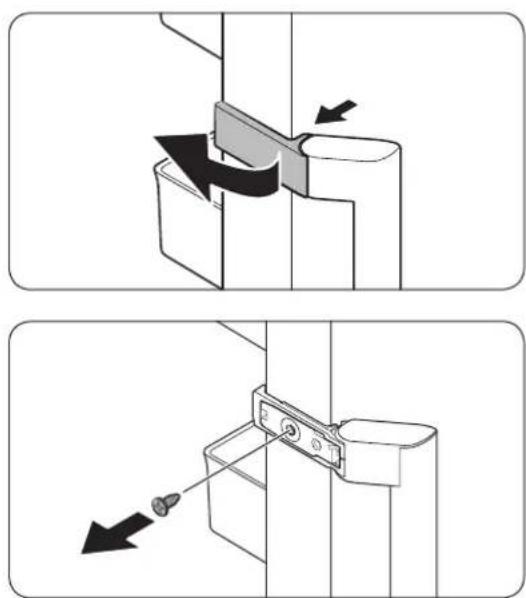

1. Lås håndtagets dæksel op, og læg det

nederste side af håndtaget.

3. Montér det nye håndtag i omvendt

rækkefølge af afmonteringen. 1Door_RR5000M_User-servicing-manual.indb 3 2021-03-12 3:16:53Dansk Udskiftning af pakning FORSIGTIG Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække. Sådan ernes pakningen Pakning Åbn døren, og ern pakningen fra døren. Sådan udskiftes pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. Udskiftning af skuffe FORSIGTIG Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen. Sådan ernes skuffen

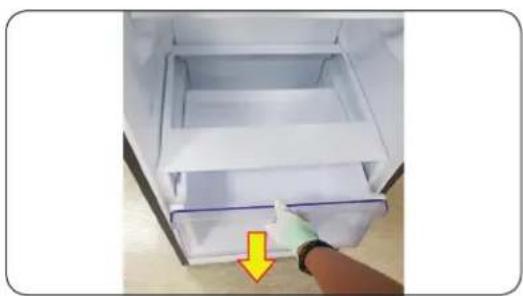

1. Træk skuffen fremad.

2. Tag skuffen ud ved at vippe den.

Sådan monteres skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive ernelsestrin. 1Door_RR5000M_User-servicing-manual.indb 4 2021-03-12 3:16:54Dansk Udskiftning af hængsel For at udskifte hængslerne skal du først erne dørene. FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene. Nødvendige værktøjer (medfølger ikke) Phillips-skruetrækker Skruetrækker med lige kærv Justerbar skiftenøgle 8 mm topnøgle (til bolte) 1Door_RR5000M_User-servicing-manual.indb 5 2021-03-12 3:16:54Dansk Vending af døren

1. Brug en skruetrækker med adt hoved

til at erne dækslet til øverste, venstre dørhængsel (A). BEMÆRK Opbevar den ernede del på et sikkert sted til fremtidig brug.

skruerne, der holder det øverste, venstre dørhængsel (B).

3. Løft øverste, venstre dørhængsel (B) for

at erne det. BEMÆRK Opbevar den ernede del på et sikkert sted til fremtidig brug.

4. Løft døren for at erne den fra det

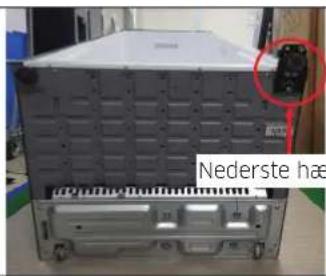

nederste hængsel. FORSIGTIG Døren er tung. For at forhindre skade eller personskade skal du være forsigtig, når du erner døren. 1Door_RR5000M_User-servicing-manual.indb 6 2021-03-12 3:16:55Dansk Nederste hængsel Nederste hængsel

2. Med en Phillips-skruetrækker løsnes det

nederste hængsel fra bunden. FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet 1Door_RR5000M_User-servicing-manual.indb 7 2021-03-12 3:16:55Norsk Brukerhåndbok
