GEBRUIKSAANWIJZING NZ64N7757FK/E1 SAMSUNG

Gebruikershandleiding

NZ64N7757GK / NZ64N7757FK

SAMSUNG

N20001E N64N7/SYGK_N64N7/3/FK_DUM-01068A-01_FX+DE-CI-NLinsB 1 2018-22-25 国:70-42

SAMSUNG

Inhoud

Over deze handleiding 3

In deze gebruikershandleiding worden de volgende symbolen gebruikt: 3 Modelnaam en serienummer 3

Veiligheidsinstructies 3

Verpakkingsmateriaal opruimen De juiste wijze om uw oude apparatuur af te voeren Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

Installatie van de kookplaat 8

Veiligheidsinstructies voor de installateur 8 Benodigd gereedschap 8 Aansluiting op de stroomvoorziening 8 Installatie in het werkblad 9 Onderdelen 11

Voor u begint 12

Kookzones 12 Beclieningspancel 12 Verhitting door inductie 13 Veiligheidsuitschakeling 14 Restwarmite-indicator 14 Temperatuurdetectie 14 Pannon 15 De tiptoetsen gebruiken 18 Beclieningsgeuïden 18 Eerste reiniging 18

Werking 19 Het apparaat inschakelen 19 Kookzone en vermogensniveau selecteren 13 Vormogensvorsterking 20 Flexzone plus 20

2 Nederlands

Warm houden 21 Timor 22 Onderbreken/Hervatten 22 Snelle stop 23 Hct apparat uitschakelen 23 Kinderslot 23 Maximumlimiet vermogen 24 Geluid aan/uit 25 Smart Connect 25 Bedicring van afzulgkap 26

Het apparaat onderhouden 26

Kookplaat 26 Lichte bevuiling 26 Hardnekkig vuil 27 Probleenvuil 27 Frame von kookplaat (optioneel) 28 Voorkom schade aan uw apparaat 28

Problemen oplossen en service 28

Problemoplossing 28 Service 30

Technische gegevens 30 Kookzones 30 Productinformatie 31

Bijlage 31 Opensource-aankond ging 31

Over deze handleiding

Necmt u even rustig de tijd om deze gebruiksaanwijzing door te lezen alvorens u het apparaat aansluit en let daarbij in het bijzonder op de veiligheidsinformatie in de volgende paragraaf. Bewaar deze gebruiksaanwijzing zodat u er ook in de toekomst gebruik van kunt maken. Wanneer u het apparaat verkooct of overdraagt, dient u de gebruiksaanwijzing bij te voegen.

In deze gebruikershandleiding worden de volgende symbolen gebruikt:

WAARSCHUWING

Risico's of onveilige situations die kunnen leiden tot ernstig lichamelijk letsel of de dood.

VOORZICHTIG

Risico's of onveilige situaties die kunnen leiden tot licht lichamelijk letsel of schade aan eigendommen.

VOORZICHTIG

Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw kookplaat te verminderen, client u deze veiligheidsvoorschriften te volgen.

OPMERKING

Handige tips, aanbevelingen of informatie over het gebruik van het product.

Modelnaam en serienummer

Zowel de modelnaam als het serienummer staan op een etiket op de onderzijde van de kookpleat.

Noteer de informatie op, of bevestig het extra productetiket (op de bovenzijde van het product) aan deze pagina voor later gebruik.

Modelnaam

Serienummer

Veiligheidsinstructies

De veiligheidsvoorzioningen van dit apparaat voldoen aan alle technische normen en veiligheidsnormen op dit gebied. Als producent van dit product zijn wij echter van mening dat het van belang is dat u de volgende veiligheidsinstructies grondig doorneemt:

WAARSCHUWING

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen alleen onder toezicht reinigings- en onderhoudswerkzaamheden uitvoeren.

De mogelijkheid om het apparaat los te koppelen, moet zijn ingebouwd in de vaste bedrading overeenkomstig de richtlijnen voor bedrading.

Nederlands 3

Veiligheidsinstructies

Dit apparaat moet na installatie nog van het stroomnet kunnen worden losgekoppeld. U kunt het apparaat loskoppelen door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig met de richtlijnen voor bedrading.

Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen.

Voor de bevestigingsmethode mogen geen kleefstoffen worden gebruikt, aangezien deze niet als een betrouwbare bevestigingsmethode worden beschouwd.

WAARSCHUWING: Als de kookplaat barsten vertoont, schakelt u het apparaat uit om een eventuele elektrische schok te voorkomen.

Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de kookplaat nooit aanraakt.

WAARSCHUWING: Bereikbare onderdelen kunnen heet worden tijdens het gebruik. Houd jonge kinderen uit de buurt.

Gebruik geen stoomreiniger.

Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien deze heet kunnen worden.

Schakel na gebruik de betreffende kookzone uit via het bijbehorende bedieningselement en vertrouw niet slechts op de pandetector.

Het apparaat is niet bedoeld voor bediening met een externe timer of een apart systeem voor bediening op afstand.

VOORZICHTIG: U moet het bereidingsproces in de gaten houden. Een bereidingsproces van korte duur moet u voortdurend in de gaten houden.

Om oververhitting te voorkomen, mag u dit apparaat niet achter een decoratieve kastdeur installeren.

WAARSCHUWING: Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen nooit aanraakt. Kinderen jonger dan acht jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan.

WAARSCHUWING: Als u met vet of olie op een kookplaat kookt en dit niet in de gaten houdt, kan dit gevaarlijk zijn en tot brand leiden.

Probeer NOOIT brand te blussen met water, maar schakel het apparaat uit en bedek de vlammen bijvoorbeeld met een deksel of een branddeken.

WAARSCHUWING: Brandgevaar: bewaar geen voorwerpen op het kookoppervlak.

WAARSCHUWING: Gebruik alleen kookplaatbeschermers van de fabrikant van het kookapparaat of waarvan door de fabrikant van het apparaat in de gebruiksinstructies wordt aangegeven dat ze geschikt zijn, of kookplaatbeschermers die in het apparaat zijn ingebouwd. Het gebruik van ongeschikte beschermers kan leiden tot ongelukken.

De oppervlakken kunnen heet worden tijdens het gebruik.

Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen.

Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruikers te plegen onderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij ouder zijn dan 8 jaar en er toezicht op ze wordt gehouden.

Houd het apparaat en het netsnoer buiten het bereik van kinderen die jonger dan acht jaar zijn.

⚠️ VOORZICHTIG

Zorg dat het apparaat op de juiste manier is geïnstalleerd en geaard door een gekwalificeerde monteur.

Het apparaat mag alleen worden onderhouden door onderhoudspersoneel dat hiervoor gekwalificeerd is. Reparaties die worden uitgevoerd door niet-gekwalificeerde personen kunnen tot ernstig letsel of storingen leiden. Als uw apparaat moet worden gerepareerd, neemt u hiervoor contact op met uw plaatselijke servicecentrum. Het niet opvolgen van deze instructies kan leiden tot schade en het vervallen van uw garantie.

Apparaten voor inbouw mogen pas worden gebruikt nadat ze zijn ingebouwd in kasten of werkbladen die aan de geldende normen voldoen. Hierdoor wordt contact met de elektrische eenheden voorkomen, zoals voorgeschreven in de geldende veiligheidsnormen.

Wanneer het apparaat een storing vertoont, breekt, scheurt of er barsten in ontstaan:

• schakelt u alle kookzones uit;
- sluit u de kookplaat van de stroomvoorziening af; en
- neemt u contact op met uw plaatselijke servicecentrum.

Veiligheidsinstructies

Als de kookplaat barst, dient u het apparaat uit te schakelen om een eventuele elektrische schok te voorkomen. U kunt de kookplaat pas weer gebruiken wanneer het glazen oppervlak is vervangen.

Gebruik de kookplaat nooit om aluminiumfolie, producten die in aluminiumfolie zijn gewikkeld of bevroren levensmiddelen in een aluminium verpakking te verhitten.

Vloeistoffen tussen de onderkant van de pan en de kookplaat kunnen stoom onder hoge druk produceren. Hierdoor kan de pan omhoog springen.

Zorg er altijd voor dat de kookplaat en de onderkant van de pan droog blijven.

De kookzones worden warm wanneer u kookt.

Houd kleine kinderen altijd uit de buurt van het apparaat.

Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen gevaarlijk voor kinderen kunnen zijn.

Dit apparaat mag alleen worden gebruikt voor de normale bereiding van voedsel in een huishouden. Het is niet geschikt voor commercieel of industrieel gebruik.

Gebruik de kookplaat nooit om een ruimte te verwarmen.

Let op wanneer u elektrische apparaten aansluit op een stopcontact in de buurt van de kookplaat. Snoeren mogen nooit in aanraking met de kookplaat komen.

Oververhitte vetten en olie kunnen snel ontvlammen. Blijf altijd bij het apparaat wanneer u voedsel bereidt in vetten of olie, bijvoorbeeld wanneer u friet bakt.

Schakel de kookzones na gebruik uit.

Houd de bedieningszones schoon en droog.

Plaats nooit ontbrandbare items op de kookplaat i.v.m. brandgevaar.

Onzorgvuldig gebruik van het apparaat kan tot brandwonden leiden.

Snoeren van elektrische apparaten mogen nooit in aanraking komen met het hete oppervlak van de kookplaat of hete pannen. Gebruik de kookplaat niet om kleding te drogen.

Gebruikers met een pacemaker of een actief hartimplantaat moeten met hun bovenlichaam ten minste 30 cm afstand tot ingeschakelde inductiezones bewaren. Raadpleeg bij twijfel de fabrikant van het apparaat of een arts. (Alleen modellen met een inductiekookplaat)

Probeer het apparaat niet eigenhandig te repareren, te demonteren of aan te passen.

Schakel de apparatuur altijd uit alvorens u deze gaat reinigen.

Volg bij het reinigen van de kookplaat de aanwijzingen in deze gebruiksaanwijzing.

Houd huisdieren uit de buurt van het apparaat, aangezien ze op de bedieningselementen van het apparaat kunnen stappen en zo een storing kunnen veroorzaken.

Verpakkingsmateriaal opruimen

WAARSCHUWING

Alle gebruikte verpakkingsmaterialen zijn volledig recyclebaar, Vellen en harde schuimdelen zijn op de geëigende manier gemarkeerd. Let er bij de verwijdering van verpakkingsmateriaal en oude apparaten op dat u zich houdt aan veiligheids- en milieuvoorschriften.

De juiste wijze om uw oude apparatuur af te voeren

WAARSCHUWING

Voordat u het oude apparaat afvoert, dient u het onklaar te laten maken om te voorkomen dat het een veiligheidsrisico vormt. Met dit doel laat u een bevoegd technicus het apparaat loskoppelen van de stroomvoorziening en het netsnoer verwijderen.

Het apparaat mag niet worden meegegeven met het huisvuil.

Informatie over het ophalen van grofvul en eventuele stortplaatsen is beschikbaar bij de milieudienst van uw gemeente.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander

huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruikscuur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van mater aalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opremen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Nederlands 7

Installatie van de kookplaat

WAARSCHUWING

Zorg dat uw apparaat uitsluitend wordt geinstalleerd en geaard door een gekwalificeerde monteur.

Houdt u zich aan deze instructie. De garantie geldt niet voor enige vorm van schade die het gevolg is van onjuiste installatie.

Technische gegevens zijn te vinden achterin deze gebruiksaanwijzing.

Veiligheidsinstructies voor de installateur

• De elektrische installatie van het apparaat moet zodanig zijn dat het aan beide polen kan worden afgesloten van de stroom en dat de contacten ten minste 3 mm van elkaar verwijderd kunnen worden. Geschikte installaties hiervoor zijn onder meer smeltveiligheden, zekerlingen (schroefzekeringen moeten uit de houder worden genomen), aardekschakelaars en andere schakelaars.
• Op het gebied van de brandveiligheid voldoet dit apparaat aan EN 60335-2-6. Dit type apparaat kan worden geinstalleerd naast een hoge kast of een wand aan een kant.
• De installatie moet bescherming bieden tegen schokken
• De keukereenheid waarin het apparaat wordt gemonteerd, moet voldoen aan de stabiliteitseisen van DIN 68930.
• Als beschermende maatregel tegen vocht dienen alle open oppervlakken te worden afgesloten met een geschikte afdichtingskit.
• Op betegelde werkoladen moeten de voegen in de omgeving van de kookplaat volledig zijn gevuld met voegspecie.
• Bij werkbladen van natuursteen, kunststof en aardewerk moeten de veren worden vastgezet met een geschikte kunsthars of een menglijm.
• Zorg dat de afdichting goed aansluit op het werkblad en dat er geen openingen ontstaan. Gebruik nooit extra siliconenkit, hierdoor wordt verwijdering bij onderhoud en reparaties erg moeilijk.
• De kookplaat moet van onderaf omhoog worden geduwd om hem te kunnen uitnemen.
• Er kan een plank onder de kookplaat worden geplaatst.
• De ventilatieopening tussen het werkblad en de voorkant van de eenheid eronder mag niet worden afgedekt.

Benodigd gereedschap

Potlood Kruiskopschroevendraaier Liniaal of waterpas

Veiligheidsbril Decoupeerzaag Boortje

Aansluiting op de stroomvoorziening

Alvarens u overgaat tot aansluiting, controleert u of het nominale voltage, d.w.z. het voltage op het typeplaatje, overeenkomt met het aangeboden voltage van de stroomvoorziening. Dit plaatje vindt u onder aan de behuizing van de kockplaat.

WAARSCHUWING

Sluit de stroom af alvorens u de bedrading aansluit.

Het verwarmingselement heeft een voltage van AC 230 V- . Het apparaat werkt echter ook prima op oudere netten met AC 220 V- of AC 240 V- . De kooxpleat moet zodanig worden aangesloten dat hij aan beide polen kan worden afgesloten van de stroom en dat de contactpunten ten minste 3 mm van elkaar verwijderd kunnen worden, bijvoorbeeld door middel van smeltveiligheden, zekerlingen (schroefzekeringen moeten uit de houder worden genomen), aardlekschakelaars en andere schakelaars.

WAARSCHUWING

De kabelaansluitingen moeten voldoen aan de regelgeving en de schroeven van de aansluitingen moeten stevig worden aargedraaid.

WAARSCHUWING

wanneer de kookplaat eenmaal is aangesloten op de stroomvoorziening, controleert u of alle kookzones gereed zijn voor gebruik door ze een voor een in te schakolen en met geschikte pannen op maximaal te zesten.

8 Nederlands

WAARSCHUWING

Let op (naleving) van de juiste aansluiting van fase en neutraal bij de aansluitingen in huis en van het apparaat (aansluitschemis); anders kunnen onderdelen beschadigd raken. De garantie ge dit niet voor schades die zijn ontstaan door onjuiste installatie.

WAARSCHUWING

Als het netsnoer is beschadigd, moet: u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen.

01 02 03 L N 0406 05 E

1N\~(32 A)

01 220-240 V ~	04 Bauw
02 Bruin 05 Grijs
03 Zwart 06 Croen/gee

01 02 03 04 05 06 07 CIL2N

2N\~ (16 A): scheid de 2-fasige draden (L1 en L2) voor aansluiting.

01 220-240 V ~	05 Bauw
02 380-415 V ~	06 Grijs
03 Bruin 07 Groen/geel
04 Zwart

0104 02 05 03 06 L1N1 L2N2 07

2 x 1N\~ (16 A): scheid de draden vóór aansluiting.

01 220-240 V -	05 Zwart
02 Bruin 06 Grijs
03 Bauw 07 Groen/geel
04 220-240 V -

WAARSCHUWING

Volg voor een correcte aansluiting op de stroomtoevoer het becradringsschema dat in de buurt van de aansluitingen te vinden is.

Installatie in het werkblad

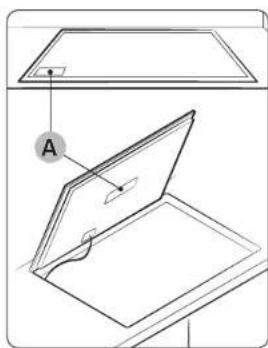

Neom het serienummer van het apparaat over voordat u het installeert. Dit nummer heeft u nodig wanneer u om assistentie vraagt. Het is na installatie niet longer zichtbaar aangezien het zich op het typoplaatje bevindt op de boven- of onderzijde van het apparaat.

B OPMERKING

Let op de minimale vereisten voor ruimte en speling.

OPMERKING

De onderkant van de kookplaat is uitgerust met een ventilator. Als zich een lade onder de kookplaat bevindt, mag deze niet worden gebruikt voor kleine voorwerpen of papier aangezien de ventilatoren beschadigd kunnen raken of de koeling nadelig kan worden beinvloed als ze in de ventilatoren worden gezogen.

Nr.	Uitleg	Afmeting
01	Hoogte vanventilatiegat	Min. 2 mm
02	Breedte vanventilatiegat	560 mm

Nederlands 9

Installatie van de kookplaat

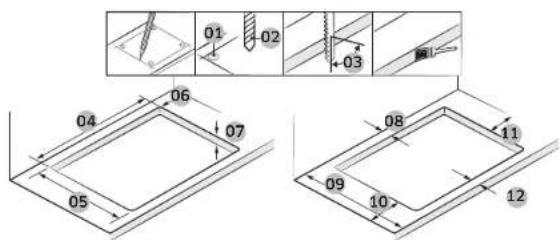

01 02 03 04 05 06 07 08 09 10 11 12

Nr. Uitleg Afmeting
01 Controle 4 punten
02 Boordiameter ∅ 6
03 Juiste hock van snijpunt 90°
04 Afmeting snijbreedte 550+1 mm
05 Afmeting snijdiepte 490±1 mm
06 Afmeting ronding R3
07 Afmeting tafeldikte Max. 50 mm,
		Min. 20 mm
08	Afstand tussen uiteinde tafel en snijpunt (achterkant)	Min. 60 mm
09	Dlepte van tafel	Min. 600 mm
10	Afstand tussen uiteinde tafel en snijpunt (linkerkant)	Min. 60 mm
11	Afstand tusser uiteinde tafel en snijpunt (rechterkant)	Min. 60 mm
12	Afstand tussen uiteinde tafel en snijpunt (voorkant)	Min. 50 mm

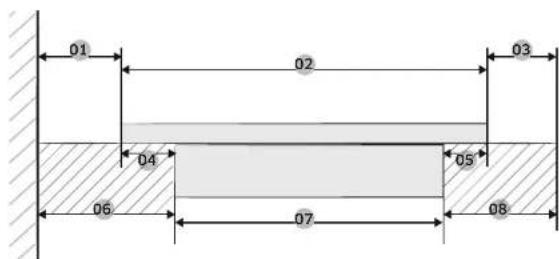

01 02 03 04 05 06 07 08

Nr. Uitleg Afmeting
01	Afstand tussen muur en kookplaat	Min. 40 mm
02	Diepte van kookplaat	520 mm
03	Afstand tussen inductie en uiteinde van tafel	Min. 40 mm
04	Afstand tussen glas en brander	25 mm
05	Afstand tussen glas en brander	15 mm
06	Afstand tussen muur en brander Min. 60 mm
07	Diepte van brander 480 mm
08	Afstand tussen brander en uiteinde van tafel	Min. 50 mm

10 Nederlands

01 02 03 04 05

Nr. Uitleg Afmeting
01 Breedte van ventilatie achter	Min. 550 mm
02 Hoogte van ventilatie achter	Min. 35 mm
03 Dicpte van netsnoergoot	Max. 65 mm
04 Broedte van netsnoergoot	Max. 100 mm
05 Hoogte van meubelplaat	Min. 5 mm

01 02 03

Nr. Uttleg Afmeting
01	Min. 2 mm	Afmeting ventilatie	Min. 20 mm
02
03

Inductiekookplaat Veersteun

Nederlands 11

Voor u begintVoor u begint

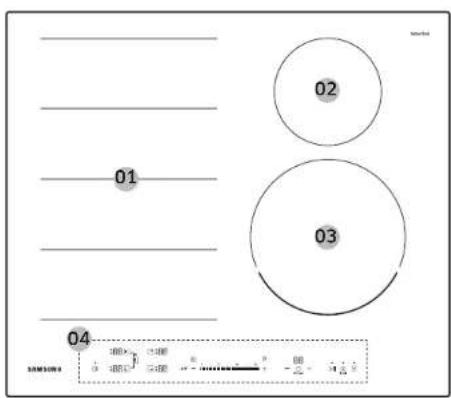

Kookzones

01 02 03 04

01	Inductie flexzone plus 3300 w, met vermogensversterking 3600 w
02	Inductiekookzone 1400 W, met vermogensversterking 2000 W
03	Inductickookzone 2200 W, met vermogensversterking 3200 W
04	Bedieningspaneel

Bedieningspaneel

04050709 03 03 03 03 01060810111202 OFF - + - 88 - + 88 +

01	Toets aan/uit Met deze toets kunt u de stroom volledig in- of uitschakelen.
02	Toets flexzone plus Met deze toets kunt u de functie flexzone plus in- of uitschakelen.
03	Display kookzone	Hier worden het vermogen, de geactiveorde functies, de restwarmte en informatieberichten woorgegeven.
04	Toetsen kookzone	Met deze toetsen kunt u een kookzone selecteren.
05	Toets warm houden	Met deze toets kunt u bereide gerechten warm houden.
06	Toetsen vermogensniveau	Met deze toetsen kunt u het vermogen van een kookzone instellen.
07	Toets vermogensversterking	Met deze functie kunt u de inhoud van de pan sneller verwarmen dan met het maximaal instelbare vermogen.
08	Toetsen timer	Met deze toetsen kunt u de timer in- of uitschakelen en instellen.
09	Display timer	Hier wordt de resterende tijo van de timer woorgegeven.

12 Nederlands

10 Toets onderbroken/hervatten Met deze toets kunt u alle kookzones op laag vermogen instellen (2) (bijvoorbeerd als de telefoon gaat).

11 Toets vergrendelen Met deze toets kunt u de functie kinderslot in- of uitschakelen.

12 Toets smart connect Met deze toets kunt u de functie smart connect in- of uitschakelen.

Handleiding voor kookzonedisplay

Display Betekenis
I tot IS P	Geselecteerd vermogen
H	Restwarmte (zeer heel)
h	Restwarmte (heel)
L	Het kinderslot is geactiveerd
d0	Een loets wordt gedurende langer dan 8 seconden aangeraakt.
C I	De kookplaat is oververhit geraakt vanwege onjuist gebruik.(Voorbeeld: door gebruik van lege pannen.)
y	De pan is ongeschikt of te klein, of er is geen pan op de kookzone gepleatst.

Verhitting door inductie

A. Inductiespoel
B. Inductiestromen
C. Stroomcircuits

- Het principe achter verhitting door inductie: Wanneer u een pan op een kookzone plaatst en deze inschakelt, produceert het stroomcircuit in de inductiekookplaat een "inductiestroom" in de bodem van de pan, waardoor de temperatuur van de pan onmidocllijk stijgt.

- Sneller koken, bakken en braden: Doordat de pan recntstreeks wordt verhit, dus zonder dat het glas eerst wordt verhit, is dit systeem efficienter dan andere, omcat or geen warmte verloren gaat. De meeste opgenomen energie wordt in warmte omgezet.

Voor u begint

Veiligheidsuitschakeling

Als een van de kookzones niet wordt uitgeschakeld of als het vermogensniveau gedurende langere tijd niet wordt gewijzigd, wordt die kookzone automatisch uitgeschakeld. Eventuele restwarmte wordt aangegeven met „H(volør 'heet)' op het display van de desbetreffende kookzone.

De kookzones worden na de onderstaande perioden automatisch uitgeschakeld.

Vermogensniveau Uitgeschakeld
1-3 Na 6 uur
4-6 Na 5 uur
7-9 Na 4 uur
10-15 Na 1,5 uur

OPMERKING

Als de kookplaat oververhit is vanwege onjuist gebruik, wordt I weergegeven. De kookplaat wordt vervolgens uitgeschakeld.

OPMERKING

Als de pan ongeschikt of te klein is, of als er geen pan op de kookzone is geplaatst, wordt U weergegeven.

Vervolgens wordt de desbetreffende kookzone na 1 minuut uitgeschakeld.

OPMERKING

Als een of meer kookzones worden uitgeschakeld vóór de aangegeven tijd verstreken is, raadpleegt u "Probleemoplossing" op pagina 28.

Andere redenen waarom een kookzone soms automatisch wordt uitgeschakeld

Alle kookzones worden automatisch uitgeschakeld wanneer vloeistof overkookt op het bedieningspaneel.

Deze automatische uitschakeling wordt ook geactiveerd wanneer u een vochtige doek op het bedieningspaneel legt. In beide gevallen moet het apparaat opnieuw worden ingeschakeld met de toets ① nadat de vloeistof of de doek is verwijderd.

Restwarmte-indicator

Wanneer een van de kookzones of de gehele kookplaat wordt uitgeschakeld, wordt de achtergebleven restwarmte aangogeven met een .Hivoh 'hect'i op het display van de desbetreffende kookzone. Zelfs nadat de kookzone is uitgeschakeld, zal de restwarmte-indicator pas uitgaan wanneer de kookzone is afgekoeld.

U kunt de restwarmte gebruiken voor het ontdooien of het warm houden van voedsel.

WAARSCHUWING

Zolang de restwarmte-indicator oplicht bestaat er verbrandingsgevaar.

WAARSCHUWING

Als de stroomvoorziening wordt onderbroken, gaat het symbool H. PH en is er niet langer informatie over restwarmte beschikbaar. U kunt zich dan echter nog altijd aan de kookplaat branden. U kunt dit voorkomen door in de omgeving van de kookplaat altijd voorzichtig te zijn.

Temperatuurdetectie

Als de temperatuur van een of meer kookzones om welke reden dan ook de veiligheidsniveaus overschrijdt, wordt de desbetreffende kookzone automatisch naar een lager vermogen geschakold.

Nadat u klaar bent met het gebruik van de kookplaat, treedt de ventilator in werking totdat de elektronica is afgekoeld. De ventilator wordt automatisch uitgeschakeld, afhankelijk van de temperatuur van de elektronica.

14 Nederlands

Pannen

Gebruik pannen met een vlakke onderzijde die volledig contact maakt met de gehele kookzone. Controlcer of de pan volledig vlak is door met een liniaal over de onderzijde van de pan te draaien. Zorg dat u alle aanbevelingen volgt voor het gebruik van pannen.

• Gebruik pannen die zijn gemaakt van een geschikt materiaal voor inductiekoken.
• Gebruik kwaliteitspannen met een zware bodem voor een betere warmteverdeling. Dit levert de beste resultaten op.
• Pas de grootte van de pan aan op basis van de hoeveelheid eten die wordt bereid.
• Zorg ervoor dat de pannen niet droogkoken. Dit kan permanente schade veroorzaken in de vorm van breuken, versmcltingen of krassen op de keramische kookplaat. (Dit soort schade wordt niet gedekt door de garantie.)
• Gebruik geen vicze pannen of pannen met een zware vetophoping. Gebruik altijd pannen die cenvoudig te reinigen zijn na het koken.

VOORZICHTIG

• De kookzones lijken wellicht te zijn afgekoerd nadat ze zijn uitgeschakeld. Het glazen oppervlak kan echter nog heel zijn door restwarmte die door de pan wordt doorgegeven. Het risico op brandwonden bestaat nog steeds.
• Raak de hete pan niet rechtstreeks met uw handen aan. Gebruik altijd ovenwanten of pannenlappen of uw handen tegen brandwonden te beschermen.
• Schuif de pannen niet heen en weer over de kookplaat. Hierdoor kan de kookplaat beschadigd raken.

Pannen voor inductiekookzones

De inductiekookplaat kan alleen worden ingeschakeld wanneer er een pan met een magnetische bodem op een van de kockzones is gepleatst. U kunt de pannen gebruiken die hieronder als geschikt staan aangegeven.

Materiaal Geschiktheid
Staal, geémailleerd staal, gietijzer Ja
Roestvrij staal Ja (ais een magneet door de onderzijde van de pan wordt aangstrokken)
Aluminium, koper, brons, glas, keramiek, porselein	Nee

OPMERKING

• Pannen die geschikt zijn voor inductiekoken zijn als zodanig door de fabrikant aangemerkt.
• Bepaalde pannen kunnen geluid produceren wanneer ze op inductiekookzones worden gebruikt.
• Deze geluiden betekenen niet dat de kookplaat defect is en zijn op geen enkele manier van invloed op de werking van de kookplaat.
• Speciale roestvrijstalen pannen zijn mogelijk niet geschikt voor inductiekoken. Controleen of een magneet door de onderzijde van de pan wordt aangetrokken.

Voor u begint

Panformaten voor inductiekookzones

De inductiekookzones passen zich automatisch aan het formaat van de panbodem aan, maar tot een bepaalde grens. Het magnetische deel van de onderzijde van de pan moet echter een bepaalde minimumdiameter hebben, afhankelijk van de grootte van de kookzone.

Kookzone Minimumdiameter van de bodem van de pan
Flexzone Flex Plus voor of achter 140 mm
Volledige Flex Plus 240 mm	(voor de langste zijde van een ovalen pan of vispan)
Kookzone rechtsachter 100 mm
Kookzone rechtsvoor 140 mm

Voor de beste resultaten dient u pannen te gebruiken waarvan de diameter van het ferromagnetische gedeelte overeenkomt met de brander. Als de pan niet door de brander wordt gedetecteerd, probeert u een kleinere brander.

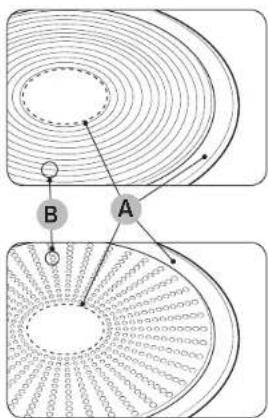

Overige inductiepannen

Sommige pannen hebben een dunne laag magnetisch materiaal op de onderzijde om te kunnen worden gebruikt met een inductieokoopaat. Deze pannen hebben een zwak magnetisme en werken mogelijk minder goed. (Een zwak magnetisme betekent dat een magnet niet stevig wordt aangetrokken of dat het magnetische gedeelte slechts klein is.)

- Hoewel deze pannen voor een inductiekookplaat zijn ontworpen, zijn de verwarmingsorstaties mogelijk zwak of wordt de pan soms niet gedetecteerd door de kookplaat, afhankelijk van de grootte en sterkte van het magnetische gedeelte op de onderzijde van de pan.

A. Gedeelte waar de magneet niet wordt aangetrokken
B. Gedeelte waar de magnet wel wordt aangetrokken

Wanneer u een grote pan met een kleiner ferromagnetisch element gebruikt wordt alleen het ferromagnetisch element verwarmd. Als gevolg hiervan wordt de warmte mogelijk niet gelijkmatig verdeeld.

1. Nederlands

Geschiktheidstest

Pannen zijn geschikt voor inductiekoken als een magnet door de onderzijde van de pan wordt aangetrokken en de pan als geschikt wordt aangemerkt door de fabrikant van de pan.

• U herkent geschikte pannen aan de bodem. De bodem dient zo dik en vlak mogelijk te zijn.
• Wanneer u nieuwe pannen koopt, dient u vooral te letten op de diameter van de bodem. Fabrikanten geven vaak alleen de diameter van de bovenrand van de pan aan.
• Gebruik geen pannen die een beschadigde bodem hebben met ruwe randen of bramen. Beschadigde pannen kunnen permanente krassen op de keramische kookplaat veroorzaken als u deze over de kookplaat schuift.
• De bodem van een koude pan is normaal gesproken iets naar binnen gebogen (hol). Deze mag nooit naar buiten gebogen zijn (hol).
• Als u een speciaal type pan wilt gebruiken, bijvoorbeeld een snelkookpan, een sudderpan of een wok, raadpleegt u de instructies van de fabrikant.

Juiste plaatsing

Juist Onjuist
Vlakke bodem en rechte zijkanten Pannen met	een gebogen of vervormde bodem of zijkanten
De pan voldoet aan de aanbevolen minimale grootte voor de kookzone.	De pan voldoet niet aan de vereiste minimale grootte voor de huidige kookzone.
De pan staat volledig op het kookoppervlak. De pan staat op de rand van de kooklaat of staat niet volledig op het kookoppervlak.
De pan heeft een goede balans. Het zware handvat zorgt ervoor dat de pan kantelt.

Voor u begint

Tips voor energiebesparing

Volg deze tips voor een efficient stroomverbruik.

• Plaats de pan altijd op een koolzone voordat u de desbetreffende brander inschakelt.
• Zorg ervoor dat de kookzone en de bodem van de pan schoon zijn. Anders wordt er meer stroom verbruikte.
• Sluit de deksel van de pan, indien aanwezig. Hierdoor beperkt u het stroomverbruik.

- Schakel de actieve brander uit voor het einde van de bereidingstijd. Gebruik de restwarmte om het eten warm te houden.

De tiptoetsen gebruiken

Als u de tiptoetsen wilt bedienen, raakt u de gewenste toets aan met de top van uw wijsvinger totdat het desbetreffende display oplicht of uitgaat of totdat de gewenste functie is geactiveerd

Zorg dat u slechts een tiptoers tegelijk aanraakt wanneer u het apparaat bedient. Als u uw vinger le plat op het paneel drukt, kan een naastgelegen tiptoets ook worden geactiveerd.

Bedieningsgeluiden

Als u het voigende hoort:
- Krakend geluid: de pan is gemaakt van verschillende materialen.
- Gefruit: u gebruikt meer dan twee kookzones en de pan is gemaakt van verschillende materialen.
- Gezoem: u gebruikt een hoog vermogensniveau.
• Geklik: er vinden elektrische schakelingen plaats.
• Gesis, gebrom: de ventilator is in bedrijf.
Deze geluiden zijn normaal en duiden niet op een defect.

WAARSCHUWING

Gebruik geen pannen met een verschillende grootte en materiaal.

Als u pannen van verschillende groottes of materialen gebruikt, kan dit lawaai en trillingen veroorzaken.

OPMERKING

Als u een laag vermogen (1-5) gebruikt, kan er een klikgeluid worden weergegeven

Eerste reiniging

Veeg het keramisch glazen oppervlak schoon met een vochtige doek en een speciaal reinigingsmiddel voor keramische kookplaten.

WAARSCHUWING

Gebruik nooit bijtende of schurende reinigingsmiddelen. Het oppervlak zou hierdoor kunnen worden beschadigd.

18 Nederlands

Werking

Het apparaat inschakelen

Het apparaat kan worden ingeschakels met de toets ①

Raak de toets gedurende ongeveer

1-2 seconden aan

Op het digitale display wordt □ weergegeven.

OPMERKING

Nadat de toets ① is geactiveerd om het apparaat in te schakelen, moet binnen ongeveer 20 seconden een vermogensniveau worden geselecteerd. Anders schakelt het apparaat zichzelf om veiligheidsredenen weer uit.

Kookzone en vermogensniveau selecteren

1. Raak de desbetreffende toets van de kookzone aan om een kookzone te selecteren.

1. Gebruik de toetsen Vermogensniveau aan om het vermogen in te stellen en te wijzigen.

OPMERKING

- Het standaardniveau is ingesteld op 15 wanneer u de kookzone selecteert.

- Als meer dan een toets gedurende langer dan 8 seconden wordt aangeraakt wordt weergegeven op het display van de kookzone.

Suggesties voor het bereiden van bepaalde levensmiddelen

De waarden in de onderstaande tabel zijn algemene richtlijnen. Het vereiste vermogensniveau voor de verschillende bereidingsmethoden is afhankelijk van een aantal variabelen, zoals de kwaliteit van de gebruikte pan en het soort en de hoeveelheid voedsel die worst bereid.

Vermogensniveau Bereidingswijze Praktische voorbeelden
14-15	Verwarmen/roorbakken/bakken/braden	Het verwarmen van groce hoeveelheden vloeistof, het koken van pasta, dichtschroden van vlees (goulash bruinen, vlees smoren)
8-11 Intensief braden		Steak, londerstuk, gebakken aardappels, worst, pannenkoekon/poffenjes
7-10 Braden	Schnitzel/karbonadc. lever, vis, rissoic, gebakken ci
5-7 Koken		Het koken van tot 1,5 l vloeistof, aardappels, groenten
2-4 Stomen/stoven/koken		Stomen en stoven van kleine hoeveelheden groenten, rijst koken en gerechten met melk
1-2 Smelten	Boter smelten, gelatine oplossen, chocolade smelten

OPMERKING

U dient het vermogensniveau aan te passen afhankelijk van de specifieke pan en het soort voedsel.

Werking

Vermogensversterking

De functie Vermogensversterking zorgt ervoor dat er extra vermogen voor de kookzone beschikbaar komt. (Voorbeeld om een grote hoeveelheid water aan de kook te brengen.)

Kookzones Max. versterkingstijd
145 mm 10 min
210 mm 10 min
Flex Plus voor of achter 10 min
Volledige Flex Plus 5 min

Hierna keert de kookzone automatisch terug naar het vermogensniveau 15

OPMERKING

Onder bepaalde omstandigheden wordt de functie Vermogensversterking mogelijk automatisch gedeactiveerd om de interne elektronische onderdelen van de kookplaat te beschermen.

Het is bijvoorbeeld onmogelijk om tegelijkertijd maximaal vermogen toe te passen op Flexzone achter en Flexzone voor.

Energiebeheer

De kookzones kennen een maximaal vermogen

Als dit vermogensbereik wordt overschreden doordat de functie Vermogensversterking wordt ingeschakeld, wordt het vermogensniveau van de kookzone automatisch verlaagd door de vermogensbeheerfunctie.

• Nr. 1 en nr. 2 zijn gekoppeld
• Nr. 3 en nr. 4 zijn gekoppeld Het display van deze kookzone wisselt gedurende erkele seconden tussen het ingestelde vermogensniveau en het maximale vermogensniveau. Daarna wordt het display gewijzigd van het ingestelde vermogensniveau naar het maximale vermogensniveau.

Flexzone plus

De Flexzone is het grote kookgedeelte aan de linkerkant van de kookplaat (zie de afbeelding aan de linkerkant) dat speciaal ontworpen is om meerdere pannen van verschillende vormen en groottes tegelijkertijd te gebruiken. De Flexzone heeft vier zones die door afzonderlijke inductoren worden bediend zodat u kunt kolen, ongeacht waar de pannen op een kookzone zijn geplaatst.

Met Flexzone Plus gebruikt u een combinatie van verschillende kookzones om het kookgebied te vergroten. Zie de onderstaande tabel voor de betreffende toets die u moet aanraken om de verschillende combinaties te activeren.

Kookzone 1 brander 2 branders 3 branders 4 branders
1
2
3
4

OPMERKING

• Wanneer u slechts een kookzone gebruikt, moet de diameter van de onderkant van de pan kleiner zijn dan 14 cm.
• Het kan 5-10 seconden duren voordat de kookplaat de positie van de pan detecteert.
• U hoort mogelijk geluiden terwijl de pan door de kookplaat wordt gedetecteerd.
• Verwijder pannen niet tijdens het koken. Als pannen langer dan 5 seconden worden verwijderd, stopt de kookplaat om veiligheidsredenen automatisch.

20 Nederlands

De flexzone plus gebruiken

1. Raak de toets aan

1. Gebruik de toetsen Vermogensniveau aan om het vermogen in te stellen en te wijzigen.

OPMERKING

• Als u tijdens het gebruik de toets uitgeschakeld.
  aanraakt, wordt de functie Flexzone Plus
• Als u de toets aanraakt terwijl de kookzones op verschillende niveaus werken, wordt deze automatisch aangepast aan het hoogste niveau.
• Wanneer u pannen verplaatst of toevoegt aan een nieuwe Flexzone Plus, dient u de huidige instelling te annuleren en vervolgens op de desbetreffende toets van de kookzone te drukken om de kookzone te activeren.

Warm houden

1. gebruik deze functie om bereide gerechten warm te houden. Raak de toets voor de desbetreffende kookzone aan.

1. Raak de toets aan

1. Het display van de kookzone wordt gewijzigd.
2. Raak de toets nogmaals aan om de kookzone uit te schakelen.

Werking

Timer

De timer gebruiken als veiligheidsschakeling

Wanneer er een specifieke tijd wordt ingesteld voor een kookzone, wordt deze kookzone automatisch uitgeschakeld zodra deze tijd is verstreken. Deze functie kan worden gebruikt voor meerdere kookzones tegelijk.

De timer instellen

De kookzones waarop u de veiligheidsschakeling wilt toepassen moeten zijn ingeschakeld.

1. Nadat u de kookzone hebt ingeschakeld, raakt u de toets van de desbetreffende kookzone aan om de kookzone te activeren.

1. Raak de toets 📊 aan. Het getal 10 wordt boven de timer weergegeven. (De standaardinstelling van de timer is 10.)

1. Gebruik de toets Timerinstelling (+ of —) om de gewenste tijdsduur in te stellen, bijvoorbeeld 15 minuten. De kookzone wordt vervolgens automatisch uitgeschakeld. De veiligheidsuitschakeling is nu geactiveerd. (De timer kan worden ingesteld op 1 tot 99.)

1. Als u de timerinstelling wilt annuleren, selecteert u de desbetreffende kookzone en raakt u de toets Bedurende 2 seconden aan. Er klinkt een pliptoon en de timerinstellingen voor de kookzone worden geannuleerd. Als u de toets Bedurende 2 seconden aanraakt zonder een brander te selecteren, worden de timerinstellingen voor de meest recanteijk gewijzigde kookzone geannulcerd.

OPMERKING

• Als u de resterende tijd voor een kookzone wilt weergeven, raakt u de geselecteerde kookzones aan.
• De instellingen kunnen worden gereset met de toets Timerinstelling (+ of +). Nadat de ingeste de periode is verlopen, wordt de kookzone automatisch uitgeschakeld, klinkt er een signaal en wordt dit op het display aangegeven.
• Als u de instellingen sneller wilt wijzigen, raakt u de toets Timerinstelling (+ of —) aan en houdt u deze even vast totdat de gewenste waarde is bereikt.

Onderbreken/Hervatten

Met de functie Onderbreken/Hervatten worden alle actieve kookzones tegelijkertijd naar een lage vermogensinstelling geschakeld en vervolgens teruggeschakeld naar de eerder Ingeste de vermogensinstelling. Deze functie kan worden gebruikt om het bereidingsproces kort te onderbreken en vervolgens voort te zetten, bijvoorbeeld om een telefoongesprek aan te nemen.

Wanneer de functie Onderbreken/Hervatten wordt geactiveerd, worden alle tiptoetsen behalve de toetsen ▷ || en OFF geschakeld.

Raak de toets Depnieuw aan om de bereiding te hervatten

	Bedieningspaneel Display
Inschakelen	Raak de toets ▷||aan.	2
Uitschakelen	Raak de toets ▷||aan.	Terug naar vorig vermogensniveau

22 Nederlands

Snelle stop

Met deze optie schakelt u een zone snel uit

Als u een kookzone wilt uitschakelen, raakt u de toets van de kookzone gedurende 2 seconden aan.

OPMERKING

De toets ■ ondersteunt de functie Quick stop (Snelle stop) niet.

Het apparaat uitschakelen

Als u het apparaat volledig wilt uitschakelen, gebruikt u de toets ① Raak de toets ① gedurende ongeveer 1-2 seconden aan.

OPMERKING

Nadat u een bepaarde kookzone of het gehele kookoppervlak hebt uitgeschakeld, wordt de aanwezigheid van restwarmte op de digitale displays van de desbetreffende kookzones aangegeven met een H. three gradaties van 'heet Als de kookzones verder afkoelen, worden H. thiet langer weergegeven.

Kinderslot

U kunt het kinderslot gebruiken om de apparatuur te vergrendelen tegen onbedoeld inschakelen van een kookzone en activering van het kookoppervlak. Ook het bedieningspancel kan worden vergrendeld om te voorkomen dat instellingen onbedoeld worden gewijzigd, bijvoorbeeld wanneer u met een doek over het paneel veegt. Dit gelct niet voor de toets ① (alieen voor uitschakelen).

Het kinderslot in- en uitschakelen

1. Raak de toets gedurende ongeveer 3 seconden aan. Er klinkt een geluid ter bevestiging

1. Raak een willekeurige toets aan. L wordt voorgegeven op het display om aan te geven dat het kindersiot is geactiveerd.
2. Als u het kindersiot wilt uitschakelen, raak de toets opgaals gedurende 3 second aan. Er klinkt een geluid ter bevestiging

OPMERKING

- Het kinderslot is geactiveerd, ongeacht of het apparaat uit of aan is. - Het kinderslot kan tijdens de bereiding worden ingesteld. Als u een brander wilt uitschakelen terwijl het kinderslot is ingeschakeld, raakt u de toets ① aan of schakelt u eerst het kinderslot uit en raakt u vervolgens de toets van de desbetreffende kookzone aan.

Werking

Maximumlimiet vermogen

Met deze functie kunt u het maximale vermogen van het apparaat aanpassen.

1. Houd de stroom uitgeschakeld
2. Raak de toets gelurende circa 3 seconden aan om het kinderslot in te schakelen.

1. Raak de toets van de toetsen voor timerinstelling circa 3 seconden aan

1. Raak de toets gedurende circa 3 seconden aan. Op het timerdisplay wordt Po weergegeven. Op de displays van de kookzone wordt het actuele maximale vermogen weergegeven.

1. U kunt de limiet van het vermogen aanpassen met behulp van de toetsen voor het vermogensniveau. (3000 W, 4000 W, 7200 W)

1. Raak de toets aan om de instelling in te stellen.

OPMERKING

• In de modus voor laag vermogen (3000 W) is de functie Vermogensversterking niet beschikbaar bij de brander rechtsvoor (210 mm) en bij Flexzone Plus.
• In de modus voor laag vermogen (3000 W, 4000 W), wordt het vermogensniveau automatisch aangepast.

24 Nederlands

Geluid aan/uit

1. Raak de toets gddurende ongeveer 1-2 seconden aan.

1. Raak de toets doudurende 3 seconden aan binnen 10 seconden nadat het apparaat is ingeschakeld.

1. Het geluid wordt uitgeschakeld en wordt weergegeven op het timerdisplay.

1. Als u de geluidsinstelling wilt wijzigen, herhaalt u stappen 1 en 2. Het geluid wordt ingeschakeld en On wordt weergegeven op het timerdisplay.

OPMERKING

De geluidsinstellingen kunnen niet meer worden gewijzigd vanaf 10 seconden nadat het apparaat is ingeschakeld.

Smart Connect

De kookplaat beschikt over een ingebouwde Wi-Fi-module die u kunt gebruiken om de kookplaat te synchroniseren met de SmartThings-app. De smartphone-app biedt de volgende functies:

- De bedieningsstatus en de vermogensinstellingen van de kookplaatelementen controleren

- De timerinstellingen controleren en wijzigen

De functies die vanuit de SmartThings-app kunnen worden bediend, werken mogelijk niet goed als het bereik slecht is of als het product is geinstalleerd op een locatie met een slecht Wi-Fi signaal.

Verbinding maken met de kookplaat

Voordat u de functies van de Samsung kookplaat op afstand kunt bedienen, moet een koppeling tot stand worden gebracht met de SmartThings app.

1. Download en open de SmartThings-app op uw smartphone.

2. Raak de toets ① gedurende ongeveer 1-2 seconden aan om de kookplaat in te schakelen

3. Volg de instructies in de app en raak de toets aan en houd deze gedurende 3 seconden vast.

4. De led-indicator boven de toets knippert terwijl de verbinding tot stand wordt gebracht. Wanneer het proces is voltooid, brandt de indicator zonder te knipperen. De verbinding met de kookplaat is nu tot stand gebracht.

5. A's de Smart Connect-led-indicator niet gaat branden, volgt u de instructies in de app om opnieuw verbinding te maken.

OPMERKING

- Stel de Smart Connect-functie alleen in wanneer de kookplaat verder niet wordt gebruikt.

- Raadpleeg de onlinehandleiding op www.samsung.com voor meer informatie.

Wi-Fi in-/uitschakelen

- Raak de toets aan om de Wi-Fi verbinding in of uit te schakelen.

Het apparaat onderhouden

Bediening van afzuigkap

Dit product heeft een Bluetooth-apparaat dat u kunt gebruiken om de kookplaat te verbinden met de Samsung-modellen met afzuigkapbediening. Via de Bluetooth-verbinding kunt u de functie voor het bedienen van de afzuigkap gebruiken op de SmartThings-app. Ga voor meer informatie over Samsung-modellen met afzuigkapbediening naar www.samsung.com.

Verbinding maken met een model met afzuigkapbediening

1. Download de SmartThings-app op uw smartphone en voer deze uit. Voltooi vervolgens de Smart Connect-procedure om verbinding te maken met de kookplaat.
2. Volg de Bluetooth-instructies voor het model met afzuigkapbediening en activeer de Bluetooth-verbinding.
3. Raak de toetsen voor timerinstelling □ en + tegelijk aan en houd deze ingedrukt om de Bluetooth-verbinding tot stand te brengen. Wanneer de Bluetooth-verbinding tot stand is gebracht, wordt bT weergegeven op het timerdisplay.
4. Volg de instructies in de gebruikershandleiding van het model met afzuigbediening voor gebruik van de afzuigbediening.

OPMERKING

• Als de Smart Connect-verbinding niet tot stand is gebracht, kunt u de SmartThings-app niet gebruiken om de afzuigkap te controleren en te bedienen.
• Zonder een Smart Connect-verbinding met de kookplaat kunt u een Bluetooth-verbinding gebruiken om de kookplaat aan de afzuigkap te koppelen en de apparaten te synchroniseren. Hiervoor volgt u stap 2 en 3 hierboven.

Het apparaat onderhouden

Kookplaat

WAARSCHUWING

Reinigingsmiddelen mogen niet in contact komen met het verwarmde keramisch glazen oppervlak: Alle reinigingsmiddelen moeten na reiniging met voldoende schoon water worden verwijderd, aangezien ze anders een bijtend effect kunnen hebben wanneer het oppervlak wordt verwarmd. Gebruik geen agressieve reinigingsmiddelen zoals grill- of ovenspray en metalen of kunststof schuursponsjes.

OPMERKING

Reinig het keramisch glazen oppervlak steeds na gebruik wanneer het nog niet warm aanvoelt. Zo voorkomt u dat eventueel gemorst voedsel op het oppervlak vastbrandt. Verwijder kalkresten, watervlekken, vetspetters en metaalverkleuring met een speciale reiniger voor keramisch glas.

Lichte bevuiling

1. Veeg het keramisch glazen oppervlak met een vochtige doek schoon.
2. Droog vegen met een schone doek. Er mogen geen resten van het reinigingsmiddel op het oppervlak achterblijven.
3. Reinig het gehele keramisch glazen oppervlak minsten eenmaal per week met een speciaal reinigingsmiddel voor keramisch glas.
4. Neem het keramisch glazen oppervlak met voldoende water af en wrijf het met een niet-pluizende doek droog.

26 Nederlands

Hardnekkig vuil

1. Gebruik voor het verwijderen van overgekookte etensresten en ander hardnckig vuil een glasschraper.
2. Zet de glasschaper onder een hoek op het keramisch glazen oppervlak.
3. Verwijder het vuil door te schrapen.
   Glasschrapers en reinigingsmiddelen voor keramisch glas zijn bij speciaalzaken verkrijgbaar.

OPMERKING

Probleemvuil

1. Verwijder vastgebrande suker, gesmolten plastic, aluminiumfolie of andere materialen direct met een glasschraper terwijl ze nog heet zijn.

WAARSCHUWING

Pas op dat u zich niet verbrandt wanneer u de glasschraper op een hete kookzone gebruiks:

1. Reinig de kookplaat op de normale manier wanneer hij eenmaal is afgekoeld. Als de kookzone waarop iets is vastgesmotten inmiddels is afgekoeld, warmt u deze weer op om hem te reinigen.

OPMERKING

Krassen of donkere vlekken op het oppervlak van het keramische glas die bijvoorbeeld zijn veroorzaakt door een pan met scherpc randen kunnen niet worden verwijderd. Ze hebben echter geen nadelig effect op de werking van de kookplaat.

Problemen oplossen en service

Frame van kookplaat (optioneel)

WAARSCHUWING

Gebruik nooit azijn, citroensap of ortkalkingsmiddelen op het frame van de kookplaat; dit leidt tot doffe vlekken.

1. Veeg het frame met een vochtige doek schoon.

2. Maakt resten eerst met een natte doek vochtig. Veeg ze nu weg een wrijf de plaats droog.

Voorkom schade aan uw apparaat

• Gebruik de kookplaat nooit als werkblad of om cingen op te zetten.
• Zet nooit een kookzone aan als er geen pan op staat of wanneer de pan leeg is.
• Keramisch glas is erg duurzaam en bestand tegen temperatuurschokken, maar het is niet onbreckbaar. Wanncer een schorp of hard object op de kookplaat valt, kan deze hierdoor worden beschadigd.
• Plaats nooit pannen op het frame van de kookplaat. Dit kan leiden tot beschadigingen van de afwerking.

- Voorkom dat u zure vloeistoffen, bijvoorbeeld azijn, citroensap en ontkalkingsmiddelen op het frame van de kookplaat morst, aangezien dit soort middelen dofte plekken kan veroorzaken.

- Wanneer suiker of een gerecht dat met suiker is bereid in contact komt met een hete kookzone en smelt, moet dit direct met een glasschraper worden verwijderd terwijl het nog warm is. Als u dit soort vuil eerst laat afkoelen, kan bij het verwijderen beschadiging optreden.

- Houd alle voorwerpen en materialen die kunnen smelten, bijvoorbeeld plastic, aluminiumfolie en ovenfolie uit de buurt van het keramisch glazen oppervlak. Als een dergelijk product op de kookplaat smelt, moet dit direct met een glasschraper worden verwijderd.

Problemen oplossen en service

Probleemoplossing

Storingen kunnen het gevolg zijn van kleine kwesties, en u kunt dit helpen voorkomen aan de hand van de volgende instructies. Probeer geen verdere reparaties uit te voeren indien de instructies hieronder niet helpen in de aangegeven gevallen.

WAARSCHUWING

Reparatics aan de apparatuur mogen alleen worden uitgevoerd door een gekwalificeerde onderhoudstechnicus. Onjuist uitgevoerde reparaties kunnen aanzionlijke risico's opleveren voor de gebruiker. Als uw apparaat gerepareerd moet worden, neemt u contact op met het servicecentrum.

Probleem Mogelijke opzaak Oplossing
Wat moet ik doen als de kookzones niet werken?	De zekering in de stoppenkost is doorgeslagen.	Als dit meerdere malen achtereen gebeurt belt u een elektricien.
Wat moet ik doen als ik de kookzones niet kan inschakelen?	De toets 1 is per ongeluk ingeschakeld.Het bedieringspaneel is gedeeltelijk bedekt met een vochtige doex of vlocistof.	Is het apparaat ingeschakeld?Maak het bedieningspaneel schoon.
Wat moet ik doen als het display, behalve H, de indicator voor restwarmte plotseling uitgaat?	De toets 1 is per ongeluk ingeschakeld.Het bedieringspaneel is gedeeltelijk bedekt met een vochtige doex of vlocistof.	Is het apparaat ingeschakeld?Maak het bedieningspaneel schoon.
Wat moet ik doen als de kookzones zijn uitgeschakeld en er geen restwarmte wordt aangegeven op het display?	Is de kookzone slechts kort gebruikt zodat er geen restwarmte is?	Als de kookzone warm is, neomt u contact op met een plaatselijk servicecentrum.

28 Nederlands

Informatiecode Mogelijke oorzaak Oplossing
C0 Er is een probleem met de temperatuursensor van de brander.	Schakel het apparaat opnieuw in met de toets 1. Als het probleem aanhoudt, schakelt u alle stroom gedurende langer dan 30 seconden uit. Schakel vervolgens het apparaat opnieuw in en probeer het opnieuw. Als het probleem desordanks aanhoudt, neemt u contact op met een plaatselijk servicecentrum.
C1 De waargen oomen temperatuur is hoger dan opgegeven.
C2 Er is een probleem met de PBA-sensor.
A2 De DC-motor functioniert niet vanwege problemen met de PCB of bedrading of een elektrische storing aan het motorblad.
d0 Een toets wordt langer dan 8 seconden aangeraakt.	Controleer of de toets nat is of wordt aangeraakt. Als het probleem aanhoudt, schakel het apparaat opnieuw in met de toets 1. Als het probleem disordanks aanhoudt, neemt u contact op met een plaatselijk servicecentrum.
F0 Communicatie tussen de hoofd-PCB en sub-PCBs is mislukt.	Schakel het apparaat opnieuw in met de toets 1. Als het probleem aanhoudt, schakelt u alle stroom gedurende langer dan 30 seconden uit. Schakel het apparaat opnieuw in. Als het probleem desordanks aanhoudt, neemt u contact op met een plaatselijk servicecentrum.
F2 De aanraak-IC communiceert niet naar behoren.

Wat moet ik doen als ik de kookzones niet kan in- of uitschakelen?

Dit kan de volgende orzaken hebben:

- Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof.

- Het kinderslot is geactiveerd en op het display staat "L".

Wat moet ik doen als het □□-display knippert?

Controleer het volgende:

- Het bedieningspaneel is gedeeltelijk bedekt met een vochtige dock of vloeistof. Om te resetten raakt u de toets @en.

- Als er vloeistof over het bedieningspaneel is gestroomd, veegt u de vloeistof weg

Wat moet ik doen als het [ ]-display knippert?

Controleer het volgende:

- De kookplaat is oververhit geraakt vanwege onjuist gebruik.

- Raak nadat de kookplaat is afgekoeld de toets ① aan om te resetten.

Wat moet ik doen als het -display knippert?

Controleer het volgende:

- De pan is ongeschikt of te klein of er is geen pan op de kookzone geplaatst.

- Als u een geschikte pan gebruikt, verdwijnt de melding automatisch.

Wat moet ik doen als de koelventilator draait nadat de kookplaat is uitgeschakeld?

Controleer het volgende:

- Als u klaar bent met het gebruik van de kookplaat, draait de koelventilator automatisch om het apparaat af te koelen.

- Wanneer de elektronica van de kookplaat is afgekoeld of de max. tijd van 10 minuten is verstreken, wordt de koelventilator uitgeschakeld.

- Als u onnodig een monteur laat komen als gevolg van een bedieningsprobleem, kan dit voor u kosten opleveren, ook tijdens de garantietermijn.

Service

Raadpleeg voordat u een monteur laat komen voor reparatie of onderhoud eerst het gedeepte "Probleemoplossing". Als u dan nog steeds hulp nodig heeft, volgt u de onderstaande aanwijzingen.

Betreft het een technische storing?

Als dit het geval is, neemt u contact op met het servicecentrum.

Zorg altijd dat u gegevens bij de hand hebt voordat u belt. Zo wordt het eenvoudiger om het probleem vast te steien en te bepalen of er een monteur moet worden gestuurd.

Zorg dat u de volgende gegevens klaar hebt:

- Waaruit bestaat het probleem?

- Onder welke omstandigheden doet het probleem zich voor?

Houd het model en het serienummer van uw apparaat gereed wanneer u belt. Deze gegevens vindt u op het typeplaatje:

- Beschrijving model

- S/N-code (15 cijfers)

Wij raden u aan deze informatie hier te noteren voor uw gemak

- Model

- Serienummer

Wanneer kost service geld, zelfs tijdens de garantieperiode?

• Als u het probleem zelf had kunnen verhelpen door een van de oplossingen te volgen die werd aangedragen onder "Probleemoplossing".
• Als de servicemonteur meerdere bezoeken moet afleggen omdat u voor het eerste bezoek niet alle vereiste informatie hebt doorgegeven en hij daardoor extra onderdeen moet gaan halen. Als u het telefoongesprek goed voorbereidt zoals hierboven is aangegeven, kunt u zich deze kosten besparen.

30 Nederlands

Technische gegevens

Technische gegevens

Afmetingen apparaat	Breedte 600 mm
	Diepte 520 mm
	Hoogte 56 mm
Afmetingen uitsnedewerkblad	Breedte 560 mm
	Diepte 490 mm
	Hoogte 72 mm
	Radius hock 3 mm
Aansluitingsvoltage 220-240 V		~ 50 / 60 Hz
Maximaal uitgangsvermogen 7,2 kW
Gewicht	Netto 13,0 kg
	Bruto 15,9 kg

Kookzones

Positie Diameter Aan/uit
Rechtsvoor 210 mm	2200 W / versterkt 3200 W
Rechtsachter	145 mm 1400 W / versterkt 2000 W
Flex Plus voor	-	1800 W / versterkt 2600 W
Flex Plus achter	-	1800 W / versterkt 2600 W
Flex Plus midden	-	1800 W / versterkt 3000 W
Volledige Flex Plus	-	3300 W / versterkt 3600 W

Tips voor energiebesparing

• Zorg altijd dat de potten en pannen op de kookplaat staan voordat u de kookzone inschakelt.
• Verantreinigde kookzones en onderzijden van pannen leiden tot een hoger energieverbruik.
• Het gebruik van een hogedrukpan verkort de kooktijd.

Bijlage

Productinformatie

Naam van leverancier Samsung Electronics co. Ltd.
Identificatie van het model	NZ64N7757GKNZ64N7757FK
Type kookplaat inbouw
Verwarmingstechnologie Inductiekookzones en	kookgebied
Aantal kookzones en/of -gebieden 3
Voor cirkelvormige kookzones of -gebieden:diameter van de nuttige kookoppervlakte perelektrisch verwarmde kookzone (∅)	21,0 cm, 14,5 cm
Voor niet-cirkelvormige kookzones of-gebieden: lengte en breedte van de nuttigekookoppervlakte per elektrisch verwarmd(e)kookzone of -gebied (L x W)	24,0 x 38,0 cm
Energieverbruik per kookzone of -gebied,berekend per kg (EC elektrisch worden)	∅ 21,0 cm : 184,2 Wh/kg
	∅ 14,5 cm : 191,3 Wh/kg
	24,0 x 38,0 cm : 199,0 Wh/kg
Energieverbruik van de kookplaat, berekendper kg (EC elektrische kopplaat)	191,5 Wh/kg

Gegevens bepaald in overeenstemming met standaard EN 60350-2 en Commissieverordeningen (EU) nr. 66/2014 en (EG) nr. 1275/2008.

WIFI	Energieverbruik in stand-bystand (W), 1,9 W
	Tijd tot activering energiebeheerfunctie (min) 10 min
Uitstand	Energicverbruik 0,5 W
	Tijd tot activering energiebeheerfunctie (min) 10 min

Opensource-aankondiging

De in dit product geleverde software bevat opensourcesoftware. U kunt gedurende een periode van drie jaar nadat het product voor het laatst is verkocht de volledige bijbehorende broncode verkrijgen door een e-mail te sturen aan: [e-mail]. U kunt de volledige bijbehorende broncode ook verkrijgen op een fysiek medium zoals een co-rom. In dat geval worden minimale kosten in rekening gebracht. via deze link http://opensource.samsung.com/opensource/SMART AT 051/seq/0 komt u op de pagina met de beschikbaar gestelde broncode en informatie over de opensourcelentie die verband houdt met dit product. Dit aanbod is geldig voor iedereen die deze informatie heeft ontvangen.
