BEDIENUNGSANLEITUNG NZ64N7757FK/E1 SAMSUNG

Hinweise zu dieser Bedienungsanleitung 3

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3

Modelname und Seriennummer 3

Sicherheitshinweise 3

Entsorgung des Verpackungsmaterials 7

Ordnungsgemäße Entsorgung Ihres Altgerats 7

Korrekte Entsorgung von Altgeräten (Elektroschrott) 7

Installieren des Geräts 8

Sicherheitshinweise für den Installateur 8

Benötigte Werkzeuge 8

Anschließen an das Netz 8

Einbauen in einer Arbeitsplatte 9

Komponenten 11

Vor der ersten Verwendung 12

Kochzonen 12

Bedlenfeld 12

Erhitzen mit Induktion 13

Sicherheitsabschaltung 14

Restwärmeanzeige 14

Temperatursensor 14

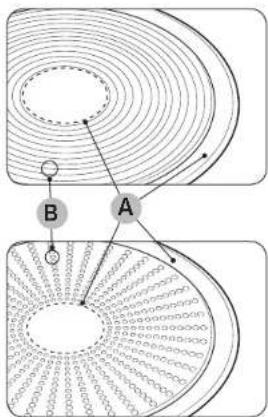

Kochgeschirr 15

Verwenden der Sensortasten 18

Betriebsgeräusche 18

Erstreinigung 18

Bedienung 19

Einschalten des Geräts 19

Auswahlen von Kochzone und Leistungsstufe 19

Booster 20

Flex zone Plus 20

2 Deutsch

Warmhalten 21

Timer (Zeitschalter) 22

Pause/Fortsetzen 22

QuickStopp 23

Ausschalten des Gerats 23

Kindersicherung 23

Maximale Leistung 24

Ton ein/aus 25

Smart Connect 25

Steuerung der Dunstabzugshaube 26

Wartung Ihres Gerätes 26

Kochfeld 26

Leichte Verschmutzung 26

Schwer entfernbare Verschmutzungen 27

Kochfeldrahmen (Zubchör) 28

So vermeiden Sie Schäden an Ihrem Gerät 28

Fehlerbehebung und Service 28

Problembehebung 28

Service 30

Technische Daten 30

Technische Daten 30

Kochzonen 30

Produktinformationen 31

Anhang 31

Open Source-Ankündigung 31

Hinweise zu dieser Bedienungsanleitung

Bitte nehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. Achten Sie insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, bevor Sie Ihr Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf. Wenn Sie das Gerät an eine andere Person weitergeben, vergessen Sie bitte nicht, auch das Handbuch an den neuen Besitzer weiterzugeben.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

WARNUNG

Gefahren oder unsichere Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen können.

VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.

VORSICHT

Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihres Geräts zu vermindern, beachten Sie folgende Sicherheitsregeln:

HINWEIS

Nutzliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Modellname und Seriennummer

Sowohl die Modellbezeichnung als auch die Seriennummer sind auf dem Typenschild auf der Unterseite des Kochfelds angegeben.

Schreiben Sie diese Informationen zur späteren Verwendung auf oder kleben Sie das zusätzliche Produktetikett (auf der Oberseite des Geräts zu finden) auf die vorliegende Seite.

Modellname

Seriennummer

Sicherheitshinweise

Dieses Gerät erfüllt die technischen Normen und Sicherheitsbestimmungen, die für diesen Gerätetyp gelten. Bitte beachten Sie die folgenden Sicherheitshinweise, um die Gefahr von Verletzungen des Benutzers oder Schäden am Gerät zu minimieren.

▲ WARNING

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen.

Deutsch 3

Sicherheitshinweise

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen. Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

WARNUNG: Wenn die Oberfläche einen Riss aufweist, schalten Sie das Gerät aus, um die Möglichkeit von Stromschlägen auszuschließen.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Geräts, da sie heiß werden könnten.

Schalten Sie das Bedienfeld nach der Benutzung mit dem dafür vorgesehenen Bedienelement aus, und verlassen Sie sich nicht auf die Topferkennung.

Das Gerät darf nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

WARNUNG: Wenn Sie das Gerät beim Zubereiten von Lebensmittel in Fett oder Öl unbeaufsichtigt lassen, kann dies eine Gefahr darstellen und einen Brand verursachen.

Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme z. B. mit einem Topfdeckel oder einer Löschdecke.

WARNUNG: Brandgefahr: Stellen Sie keine Gegenstände auf das Kochfeld!

WARNUNG: Verwenden Sie nur einen solchen Kochfeldschutz, der vom Hersteller des Kochgeräts entwickelt wurde oder vom Hersteller des Geräts in der Gebrauchsanweisung als geeignet bezeichnet wird. Möglich sind auch in das Gerät integrierte Schutzvorrichtungen für Kochfelder. Die Verwendung ungeeigneter Schutzvorrichtungen kann zu Unfällen führen. Die Oberflächen können während des Gebrauchs heiß werden. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei der Reinigung und Pflege nur dann helfen, wenn sie älter als 8 Jahre sind und dabei beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

⚠ VORSICHT

Vergewissern Sie sich, dass dieses Gerät von einem qualifizierten Techniker ordnungsgemäß installiert und geerdet wird.

Das Gerät darf nur von einem qualifizierten Techniker gewartet werden. Von unqualifizierten Personen ausgeführte Reparaturen können Verletzungen oder schwerwiegende Störungen verursachen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem nächstgelegenen Kundendienstzentrum in Verbindung. Wenn Sie diese Anweisungen nicht beachten, kann es zu Beschädigungen und Verlust der Garantie kommen.

Einbaugeräte dürfen erst eingesetzt werden, nachdem sie in einen Schrank oder in eine Arbeitsplatte eingebaut wurden, die den relevanten Normen entsprechen. Auf diese Weise wird gemäß den maßgeblichen Sicherheitsnormen ausreichender Schutz vor Berührung von Strom führenden Teilen gewährleistet.

Bei Störungen Ihres Geräts oder bei Auftreten von Brüchen, Rissen oder Absplitterungen:

• Schalten Sie alle Kochzonen ab;
• Trennen Sie das Kochfeld vom Netz;
- Setzen Sie sich mit dem nächstgelegenen Kundendienstzentrum in Verbindung.

Deutsch 5

Sicherheitshinweise

Wenn das Kochfeld bricht, schalten Sie es aus, um die Möglichkeit von Stromschlägen auszuschließen. Verwenden Sie das Gerät erst wieder, nachdem die Glasfläche ersetzt wurde.

Verwenden Sie das Gerät nicht zum Erhitzen von Alufolie, von in Alufolie verpackten Produkten oder von Gefriergut, das in Alu-Töpfen aufbewahrt wird.

Wenn sich zwischen dem Topfboden und der Kochzone Flüssigkeit ansammelt, kann Dampfdruck entstehen. Dies kann zu unbeabsichtigten Bewegungen des Topfes führen.

Achten Sie deshalb stets darauf, dass Gerät und Topfboden trocken sind.

Die Kochzonen werden beim Kochen heiß.

Halten Sie kleine Kinder immer vom Gerät fern.

Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn Verpackungsmaterial kann für Kinder gefährlich sein.

Dieses Gerät dient nur zum normalen Kochen und Braten im Haushalt. Es ist für den kommerziellen oder industriellen Einsatz nicht geeignet.

Verwenden Sie das Gerät nie zum Heizen des Zimmers.

Geben Sie Acht, wenn Sie andere elektrische Geräte an Netzsteckdosen in der Nähe dieses Haushaltsgeräts anschließen. Das Netzkabel darf mit dem Kochfeld nicht in Kontakt kommen.

Überhitztes Fett und Öl können schnell Feuer fangen. Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Sie Lebensmittel in Fett oder Öl zubereiten. Ein Beispiel hierfür ist das Zubereiten von Pommes Frites.

Schalten Sie die Kochzonen nach der Benutzung aus.

Halten Sie das Bedienfeld stets sauber und trocken.

Stellen Sie niemals brennbare Gegenstände auf das Gerät, da sie Feuer fangen könnten.

Es besteht die Gefahr von Verbrennungen durch das Gerät, wenn Sie dieses nicht mit der notwendigen Sorgfalt bedienen.

Die Kabel elektrischer Geräte dürfen nicht mit der heißen Kochfläche des Kochfelds oder mit heißen Töpfen und Pfannen in Berührung kommen.

Verwenden Sie das Gerät niemals, um Kleidung zu trocknen.

Solange das Gerät eingeschaltet ist, müssen Benutzer mit Herzschrittmachern oder aktiven Herzimplantaten ihren Oberkörper immer in einem Abstand von mindestens 30 cm zu den Induktionszonen halten. Fragen Sie im Zweifelsfall beim Hersteller des Herzschrittmachers oder bei Ihrem Arzt nach. (nur Modelle mit Induktionskochfeld)

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu bauen oder zu verändern.

Schalten Sie das Gerät vor dem Reinigen immer aus.

Reinigen Sie das Gerät entsprechend den Reinigungs- und Pflegehinweisen in diesem Benutzerhandbuch. Halten Sie Haustiere vom Gerät fern, da Haustiere auf die Bedieneinheit des Geräts treten und eine Fehlfunktion verursachen können.

Entsorgung des Verpackungsmaterials

WARNUNG

Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Die Materialien sind entsprechend gekennzeichnet. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung der relevanten Sicherheits- und Umweltschutzbestimmungen.

Ordnungsgemäße Entsorgung Ihres Altgeräts

WARNUNG

Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntichtig, damit es nicht zu einer Gefahrenquelle worden kann. Zu diesem Zweck lassen Sie einen qualifizierten Techniker das Gerät vom Stromnetz trennen und das Netzkabel entfernen. Das Gerät darf nicht im Hausmüll entsorgt werden. Informationen über Sperrmültermine und öffentliche Deponien erhalten Sie von ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden dürften. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourden zu fördern.

Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbstüll entsorgt worden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporate/tizenship/data_corner.html

Deutsch 7

Installieren des Geräts

WARNING

Vergewissern Sie sich, dass das neue Gerät nur von einem qualifizierten Techniker installiert und geerdet wird.

Diese Anweisung muss urbedingt befolgt werden. Die Garantie deckt keine Schäden ab, die in Folge unsachgemäser Installation auftreten.

Die technischen Daten finden Sie am Ende dieses Handbuchs.

Sicherheitshinweise für den Installateur

• In der Elektroinstallation ist eine Vorrichtung vorzusehen, mit der das Gerät an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt. Gelegnete Trennvorrichtungen sind Automatikssicherungen, Schmelzsicherungen (Schraubsicherungen sind aus dem Halter herauszuschrauben), Feherstromschutzschalter und Schattschütze.
• Hinsichtlich des Brandschutzes entspricht das Gerät EN 60335 - 2 - 6. Geräte dieser Art dürfen mit einem Hochschrank oder einer Wand an einer Seite eingebaut werden.
  • Die Installation muss den Schutz vor Stößen gewährleisten.
• Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.
• Zum Schutz vor Feuchtigkeit müssen alle geschnittenen Oberflächen mit einem geeigneten Dichtmittel versiegelt werden.
• Auf gekachelten Arbeitsflächen müssen die Fugen im Bereich des Geräts vollständig mit einem geeigneten Mittel verfügt werden.
• Bei Arbeitsplatten aus Natur- oder Kunststein oder bei keramischen Arbeitsplatten müssen die Schnappfedern mit einem geeigneten Kunstharz oder einem Zweikomponentenkleber befestigt werden.
• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Spalt mit der Arbeitsfläche abschließt. Sie dürfen nicht zusätzlich Silkonmasse auftragen, denn damit würde der Ausbau bei Servicearbeiten unnötig erschwert werden.
• Das Gerät muss beim Ausbauen von unten herausgedrückt werden.
• Unter dem Gerät kann ein Brett angebracht werden.
• Die Lüftungsoffnung zwischen der Arbeitsfläche und der Gerätefront darf keinesfalls verdeckt werden.

Benötigte Werkzeuge

Bleistift Kreuzschlitzschraubendreher Lineal oder Maßstab

Schutzbrille Stichsäge Bohrmaschine

Anschließen an das Netz

Vor dem Anschließen vergewissern Sie sich bitte, ob die auf dem Typenschild angegebene Nennspannung des Geräts der anliegenden Versorgungsspannung entspricht. Das Typenschild befindet sich auf der Unterseite des Geräts.

WARNING

Schalten Sie die Netzstromversorgung ab, ehe Sie einzelne Kabel mit dem Netz verbinden. Die Spannung der Heizelemente beträgt 230 VAC. Das Gerät arbeitet aber auch in älteren Netzen mit 220 VAC oder 240 VAC perfekt. Das Gerät muss über eine Vorrichtung an das Netz angeschlossen werden, mit der es an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt.

WARNING

Die Kabelverbindungen müssen entsprechend den Bestimmungen ausgeführt, und die Klemmschrauben müssen fest angezogen werden.

A WARNUNG

Nachdem das Gerät, an das Netz angeschlossen wurde. Überprüfen Sie, ob alle Kochzonen betriebsbereit sind. Hierzu stellen Sie einen geeigneten Topf darauf und schalten jede einmal kurz auf maximale Leistung.

WARNING

Achten Sie auf die Zuordnung (Konformität) von Phasen und Nullleiter zwischen Hausanschluss und Gerät (Anschlussskizze), weil bei falscher Zuordnung Komponenten beschädigt werden können. Die Garantie deckt keine Schäden aufgrund unsachgemäßer Installation ab.

8 Deutsch

A WARNUNG

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

01 02 03 0406 05 L N

1N\~(32 A)

01 220-240 VAC 04 Blau
02 Braun 05 Grau
03 Schwarz 06 Grün/Celo

01 02 03 04 05 06 07 LUL2N

2N\~ (16 A): Trennen Sie die 2-phasigen Leiter (L1 und L2) vor dem Anschluss.

01 2720-240 VAC 05 Blau
02 380-415 VAC 06 Grau
03 Braun 07 Grün/Gelb
04 Schwarz

0104 02 05 03 06 L1N1L2N2 07

2 x 1N\~ (16 A): Trennen Sie die Drähte vor dem Anschluss.

01 220-240 VAC 05 Schwarz
02 Braun 06 Grau
03 Blau 07 Grün/Gelb
04 220-240 VAC

WARNING

Für einen ordnungsgemäßen Anschluss der Stromversorgung befolgen Sie die Anweisungen auf dem Schaltplan neben den Anschlussklemmen.

Einbauen in einer Arbeitsplatte

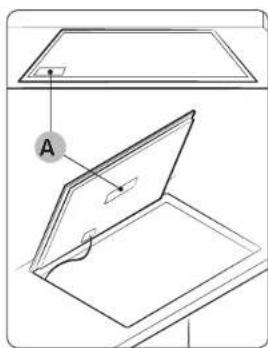

Notieren Sie vor dem Einbau die auf dem Typenschild angegebene ser ennummer des Geräts. Diese Nummer wird im Falle von Serviceanfragen benötigt, und sie ist nach dem Einbau nicht mehr zugänglich, da sie auf dem Originaltypenschild auf der Ober- oder Unterseite des Geräts angegeben wird.

HINWEIS

Achten Sie besonders auf den Mindestplatzbedarf und die Mindestabstände.

HINWEIS

Das Gerät ist an der Unterselte mit einem Lüfter ausgestattet. Wenn sich unter dem Gerät eine Schulklade befindet, sollten darin keine kleinen Gegenstände oder Papier aufbewahrt werden. Sie konnten vom Lüfter angesaugt werden und ihn beschädigen oder den Kühlprozess beeinträchtigen.

Nr.	Erläuterung	Größe
01	Hohe der Belüftungsöffnung	Min. 2 mm
02	Breite der Belüftungsöffnung	560 mm

Deutsch 9

Installieren des Geräts

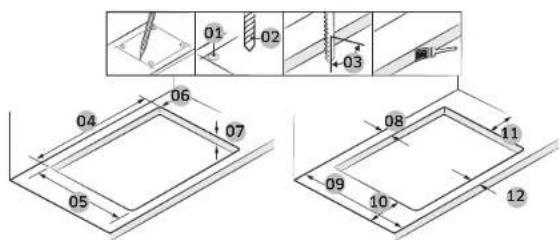

01 02 03 04 05 06 07 08 09 10 11 12

Nr. Erläuterung Größe
01	4 Eckpunkte bohrer
02	Bohrdurchmesser ∅ 6
03	Rechter Winkel des Sägeblatts 90°
04	Schnittbreite 560+1 mm
05	Schnitttiefe 490=1 mm
06	Kurvenkrummung R3
07	Stärke der Arbeitsplatte	Max. 50 mm,Min. 20 mm
08	Abstand zwischen dem Ende der Arbeitsplatte und dem Sageschnitt (Rückseite)	Min. 60 mm
09	Tiefe der Arbeitsplatte	Min. 600 mm
10	Abstand zwischen dem Ende der Arbeitsplatte und dem Sageschnitt (linke Seite)	Min. 60 mm
11	Abstand zwischen dem Ende der Arbeitsplatte und dem Sageschnitt (rechte Seite)	Min. 60 mm
12	Abstand zwischen dem Ende der Arbeitsplatte und dem Sageschnitt (Vorderseite)	Min. 50 mm

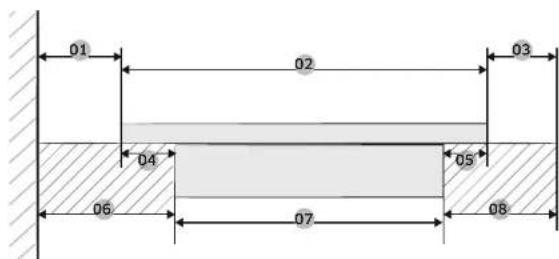

01 02 03 04 05 06 07 08

Nr. Erläuterung Größe
01	Abstand zwischen Wand und Kochfeld	Min. 40 mm
02	Tiefe des Kochfelds	520 mm
03	Abstand zwischen dem Induktionskochfeld und dem Ende der Arbeitsplatte	Min. 40 mm
04	Abstand zwischen Glas und Kochfeld	25 mm
05	Abstand zwischen Glas und Kochfeld	15 mm
06	Abstand zwischen Wand und Kochfeld	Min. 60 mm
07	Tiefe des Kochfelds	480 mm
08	Abstand zwischen dem Kochfeld und dem Ende der Arbeitsplatte	Min. 50 mm

10 Deutsch

01 02 03 04 05

Nr. Erläuterung Größe
01 Breite der hinteren Lüftung	Min. 550 mm
02 Höhe der hinteren Lüftung	Min. 35 mm
03 Treife des Netzkabel-Ausschnitts	Max. 65 mm
04 Weite des Netzkabel Ausschnitts	Max. 100 mm
05 Höhe der Tischlerplatte	Min. 5 mm

01 02 03

Nr. Erläuterung Größe
01		Min. 20 mm
02 Min. 2 mm	Größe der Lüftung
03 Min. 20 mm

Induktionskochfeld Federklammer

Deutsch 11

Vor der ersten VerwendungVor der ersten Verwendung

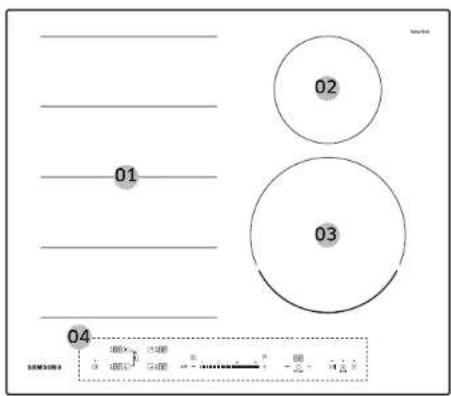

Kochzonen

01 02 03 04

01	Inouktionskochfeld mit Flex zone Plus 3300 W, mit Booster 3600 W
02	Inouktionskochzone 1400 W, mit Booster 2000 W
03	Inouktionskochzone 2200 W, mit Booster 3200 W
04	Bodienfeld

Bedienfeld

04050709 03 03 03 03 01060810111202 OFF - + - 88 - + 88 +

01	Ein/Aus-Taste Wenn Sie diese Taste	drücken, wird die Stromversorgung vollständig ein- oder ausgeschaltet.
02	Flexzone Plus-Taste Verwenden Sie diese Taste, um die Flex-Zone ein- oder auszuschalten.
03	Anzeige der Kochzone	Auf dieser Anzeige werden die Leistungsstufe, die aktivierten Funktionen, die Restwärme und Informationsmeldungen angezeigt.
04	Tasten zum Auswählen der Kochzone	Wählen Sie mit diesen Tasten die gewünschte Kochzone aus.
05	Taste für Warmhalten	Mit dieser Funktion konnen Sie bereits fertig zubereitete Gerichte warm halten.
06	Tasten für die Leistungsstufe	Verwenden Sie diese Tasten, um die Leistungsstufe einer Kochzone einzustellen.
07	Taste zum Einstellen des Boosters	Verwenden Sie diese Taste, um den Inhalt eines Topfes noch schneller als mit der höchsten Leistungsstufe zu erhitzen.
08	Timer-Tasten	Verwenden Sie diese Tasten, um den Timer ein- oder auszuschalten und ihn einzustellen.
09	Zeitanzeige	Zeigt die Restzeit des Timers an.

12 Deutsch

10	Taste Pause/Fortsetzen Mit dieser Funktion können Sie alle Kochzonen auf die niedrige Leistungsstufe (2) einstellen. (Zum Beispiel um einen Telefonarruf anzunchränk)
11	Taste für die Kindersicherung Verwenden Sie diese Taste, um die Kindersicherung ein- oder auszuschalten.
12	Smart Connect-Taste Verwenden Sie diese Taste, um die Smart Connect-Funktion ein- oder auszuschalten.

Anleitung zur Anzeige der Kochzone

Anzeige Bedeutung
I bis J5 P	Eingestellte Leistungsstufe
H	Restwärme (sehr heiß)
h	Restwärme (heiß)
L	Die Kindersicherung ist aktiviert
d0	Eine Taste wird länger als 8 Sekunden berührt.
C I	Das Gerät ist wegen unsachgemäßer Benutzung überhitzt.(Beispiel: Betrieb mit leerem Topf)
y	Das verwendete Kochgeschirr ist ungeeignet bzw. zu klein, oder es befindet sich kein Kochgeschirr auf der Kochzone.

Erhitzen mit Induktion

A. Induktionsspule
B. Wirbelströme
C. Elektronische Schaltkreise

- Das Wirkprinzip beim Erhitzen mit Induktion: Wenn Sie einen Topf auf die Kochzone stellen, werden durch Induktion Wirbelströme im Boden des Topfs erzeugt. Dadurch steigt dessen Temperatur sofort an.

- Schneller kochen und braten: Da der Toof und nicht zuerst das Glas erhitzt wird, ist die Effizienz höher als bei anderen Systemen, denn es geht keine Wärme verloren. Fast die gesamte Energie wird absorbiert und in Wärme umgewandelt.

Deutsch 13

Vor der ersten Verwendung

Sicherheitsabschaltung

Wenn eine der Kochzonen nicht ausgeschaltet oder die eingestellte Leistungsstufe längere Zeit nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus. Etwaige Restwärme wird in der entsprechenden Kochzonenanzeige mit „H(fürheits) angezeigt.

Die Kochzonen werden nach folgenden Zeiten ausgeschaltet:

Leistungsstufe Ausschalten
1-3 nach 6 Stunden
4-6 nach 5 Stunden
7-9 nach 4 Stunden
10-15 nach 1,5 Stunden

HINWEIS

I wird angezeigt, wenn das Gerät wegen unsachgemäßer Nutzung überhitzt ist. Das Gerät wird dann ausgeschaltet.

HINWEIS

Wenn das verwendete Kochgeschirr ungeeignet bzw. zu klein ist oder wenn keines auf der Kochzone steht, erscheint in der Anzeige U.

Nach 1 Minute wird die entsprechende Kochzone ausgeschaltet.

HINWEIS

Wenn sich eine oder mehrere der Kochzonen ausschalten, ehe die angegebene Zeit abgelaufen ist, schlagen Sie unter Problembehebung auf Seite 28 nach.

Weitere Gründe, warum sich eine Kochzone ausschalten kann

Alle Kochzonen werden sofort ausgeschaltet, wenn Flüssigkeit überkocht und auf das Bedienfeld fließt.

Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In diesen beiden Fällen muss das Gerät mit der ① Taste wieder eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch entfernt wurde.

Restwärmeanzeige

Wenn Sie eine Kochzone oder das Kochfeld als Ganzes ausschalten, wird die Restwärme mit dem Symbol (Hürgheläis) in der Anzeige der entsprechenden Kochzone angezeigt. Auch nachdem die Kochzone ausgeschaltet wurde, geht die Restwärmeanzeige erst aus, wenn die Kochzone abgekühlt ist.

Sie können die Restwärme zum Auftauen oder Warmhalten von Essen verwenden.

WARNUNG

Solange die Restwärmeanzeige leuchtet, besteht die Gefahr von Verbrennungen.

WARNUNG

Wenn die Stromversorgung unterbrochen wird, erlischt das Symbol H bzw. , led es gibt keine Informationen mehr über die Restwärme.

Trotzdem ist es weiterhin möglich, dass Sie sich verbrennen. Sie können dies vermeiden, indem Sie in der Nähe des Kochfelds stets achtsam sind.

Temperatursensor

Wenn die Temperatur einer der Kochzonen aus irgendeinem Grund die Sicherheitsgrenzwerte überschreitet, reduziert das Kochfeld die Leistung der Kochzone automatisch auf eine niedrigere Stufe.

Auch nach Benutzung des Kochfelds bleibt der Lüfter eingeschaltet, um die Elektronik des Kochfelds weiter abzukühlen. Der Lüfter wird bei Erreichen einer ausreichend niedrigen Temperatur der Elektronik automatisch ausgeschaltet.

Kochgeschirr

Verwenden Sie Kochgeschirr mit flachem Boden, das die gesamte Kochzone vollständig berührt. Überprüfen Sie, ob es eben ist, indem Sie ein Lineal über den Boden des Kochgeschirrs drehen. Beachten Sie alle Empfehlungen für die Verwendung von Kochgeschirr.

• Verwenden Sie auf Induktionskochzonen Kochgeschirr aus für Induktion geeignetem Material.
• Verwenden Sie hochwertiges Kochgeschirr mit schwererem Boden, um eine bessere Wärmeverteilung zu erzielen. Damit erzielen Sie beste Kochergebnisse.
• Passen Sie die Größe des Kochgeschirrs an die Menge der zubereiteten Speisen an.
• Lassen Sie der Kochgeschirr nicht ohne Wasser auf dem heißen Herd stehen. Dies kann durch Brechen, Schmelzen oder Springen bleibende Schäden verursachen, die sich auch auf das Glaskeramikkochfeld auswirken können. (Schäden dieser Art werden von Ihrer Garantie nicht abgedeckt).
• Verwenden Sie kein schmutziges Kochgeschirr und keines mit starken Fettablagerungen. Verwenden Sie immer Kochgeschirr, das nach dem Kochen leicht zu reinigen ist.

VORSICHT

• Es kann so wirken, dass die Kochzonen nach dem Ausschalten abgekühlt sind. Die Glasoberfläche kann jedoch aufgrund von Restwarme, die vom Kochgeschir übertragen wird, noch heiß sein. Das Risiko von Verbrennungen ist weiterhin vorhanden.
• Berühren Sie heißes Kochgeschirr nicht direkt mit Ihren Händen. Verwenden Sie immer Ofenhandschuhe oder Topflappen, um Ihre Hände vor Verbrennungen zu schützen.
• Schieben Sie das Kochgeschirr nicht über die Kochfläche. Andernfalls konnte das Kochfeld dauernaft beschädigt werden.

Kochgeschirr für Induktionskochfelder

Ein Induktionskochfeld kann nur eingeschaltet werden, wenn ein Kochgeschirr mit magnetischem Boden auf eine der Kochzonen gestellt wird. Sie können das unten angegebene Kochgeschirr verwenden.

Material Geeignet
Stahl, emailierter Stahl, Gusseisen Ja
Edelstahl Ja (wenn ein Magnet an der Unterseite des Kochgeschirrs haften bleibt)
Aluminium, Kupfer, Messing, Glas,Keramik, Porzellan	Nein

HINWEIS

• Kochgeschirr, das für Induktionskochfelder geeignet ist, wird vom Hersteller entsprechend gekennzeichnet.
• Manches Kochgeschirr kann beim Einsatz auf Induktionskochzonen Cerausche entwickeln.
• Diese Gerausche deuten nicht auf eine Funktionsstörung des Kochfelds hin und beeinträchtigen dessen Betrieb in keiner Weise.
• Spezielles Kochgeschirn aus Edelstahl ist möglicherweise nicht für Induktionskochen geeignet. Überprufen Sie, ob ein Magnet auf der Unterseite des Kochgeschirns haften bleibt.

Deutsch 15

Vor der ersten Verwendung

Größe von Kochgeschirr für Induktionskochzonen

Innerhalb gewisser Grenzen kann sich die Größe der Induktionskochzonen automatisch an die Größe der Unterseite des Kochgeschirrs anpassen. Dennoch muss der Boden des Kochgeschirrs einen bestimmten von der Größe der Kochzone abhängigen Mindestdurchmesser aufweisen.

Kochzone Mindestdurchmesser der Unterseite des Kochgeschirrs
Flex-Zone	Hintere oder vordere Flex Zone	140 mm
	Ganze Flex Zone 2	40 mm(für die längere Seite eines ovalen Bräters oder eines Fischtopfes)
Rechte hintere Kochzone 100 mm
Rechte vordere Kochzone 140 mm

Um beste Ergebnisse zu erzielen, verwenden Sie ein Kochgeschirr, bei dem der Durchmesser des ferromagnetischen Bereichs dem der Kochzone entspricht. Probieren Sie eine kleinere Kochzone aus, wenn das Kochgeschirr von der Kochzone nicht erkannt wird.

Anderes Induktionskochgeschirr

Manche Kochgeschirre werden mit einer dünnen magnetischen Beschichtung auf der Unterscite verschen, damit sie auf einem Induktionskochfeld arbeiten können. Solches Kochgeschirr ist nur schwachen magnetisch und funktioniert möglicherweise nicht gut. (Schwacher Magnetismus bedeutet, dass ein Magnet nicht fest hafter oder dass der Bereich, in dem der Magnet haftet, nur klein ist.)

- Auch wenn ein Kochgeschirr für ein Induktionskochfeld ausgelegt ist, kann die Wärmelzeitung gering sein oder manchmal erkennt das Kochfeld das Kochgeschirr überhaupt nicht. Dies ist von der Größe und Stärke des magnetischen Bereichs auf dem Boden des Kochgeschirrs abnängig.

A. Bereich, in dem der Magnet nicht haftet
B. Bereich, in dem der Magnet haftet

Bei Verwendung von großem Kochgeschirm mit einem kleineren ferromagnetischen Element wird nur das ferromagnetische Element erhilzt. Folglich wird die Wärme möglicherweise nicht gleichmäßig verteilt.

Eignungstest

Kochgeschirr ist für induktionskochfelder geeignet, wenn ein Magnet am Boden haften bleibt und das Gerät vom Hersteller als induktionstauglich gekennzeichnet ist.

• Sie erkennen gutes Kochgeschirr an seinem Boden. Der Boden sollte dick und möglichst eben sein.
• Achten Sie beim Kauf von neuem Kochgeschirr besonders auf den Durchmesser des Bodens. Die Hersteller geben oftmals nur den Durchmesser des oberen Rands an.
• Verwenden Sie kein Kochgeschirr mit einem durch grobe Kanten und Riefen beschädigten Boden. Beschädigtes Kochgeschirr kann das Keramikkochfeld durch Kratzer bleibend beschädigen, wenn Sie es über die Oberfläche schieben.
• In kaltem Zustand sollte das Kochgeschirr normalerweise leicht nach innen gebogen (konkav) sein. Er darf niemals nach außen gebogen (konvex) sein.
• Beachten Sie bitte die Anweisungen des Herstellers, wenn Sie besonderes Kochgeschirr, wie beispielsweise einen Dampfkochtopf, eine Schmorpfanne oder einen Wok verwenden möchten.

Richtige Anordnung

Richtig Falsch
Kochgeschirr mit flachem Boden und geraden Seiten	Kochgeschirr mit gebogenen oder verzogenen Boden oder Seiten
Das Kochgeschirr ist minicstens so groß wie die empfohlene Mindestgröße der Kochzone.	Das Kochgeschirr entspricht nicht der für die aktuelle Kochzone erforderlichen Mindestgröße.
Das Kochgeschirr liegt vollständig auf der Kochfeldoberfläche auf.	Das Kochgeschirr liegt auf dem Kochfeldrand auf oder ruht nicht vollständig auf der Kochfeldoberfläche.
Das Kochgeschirr ist richtig ausbalanciert. Der schwere Griff lässt das Kochgeschirr kippen.

Vor der ersten Verwendung

Energiespartipps

Befolgen Sie diese Tipps, um den Stromverbrauch zu serken.

• Stellen Sie immer Kochgeschirr auf eine Kochzone, ehe Sie die entsprechenden Zone einschalten.
• Halten Sie die Kochzonen und die Kochgeschirrböden sauber. Andernfalls wird mehr Energie verbraucht.
• Schließen Sie ggf. den Deckel des Kochgeschirrs. Das reduziert den Stromverbrauch.
• Schalten Sie die aktive Kochzone vor dem Ende der Kochzeit aus. Nutzen Sie die Restwärme aus, um die Speisen warm zu halten.

Verwenden der Sensortasten

Zur Verwendung von Sensortasten drücken Sie so lange mit der Fingerspitze auf die jeweilige Taste, bis die entsprechende Anzeige aufleuchtet oder erlischt oder die gewünschte Funktion aktiviert wird.

Stellen Sie sicher, dass Sie nur eine Taste drücken, wenn Sie das Gerät bedienen. Wenn Sie mit Ihrem Finger zu kräftig auf eine Taste drücken, kann es passieren, dass auch eine benachbarte Taste ausgelöst wird.

Betriebsgeräusche

Folgende Geräusche können auftreten:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien.
• Pfeifton: Sie verwenden mehr als zwei Kochzonen, und das Geschirr besteht aus verschiedenen Materialien.
• Brummen: Sie arbeiten mit hoher Leistungsstufe.
  • Klicken: Elektrischer Schaltvorgang.
  • Zischen, Summen: Der Lüfter ist in Betrieb.
  Diese Geräusche sind normal und zeigen keine Mängel an.

WARNING

Verwenden Sie kein Kochgeschirr aus anderem Material und von abweichender Größe. Durch den Einsatz von Kochgeschirr unterschiedlicher Größe oder Materialien können Geräusche und vibrationen entstehen.

HINWEIS

Bei Verwendung geringer Leistungspegel (1 bis 5) werden möglicherweise Klickgeräusche verursacht.

Erstreinigung

Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch und einem Glaskeramikreiniger sauber.

WARNING

Verwenden Sie keine ätzenden oder schleifenden Reinigungsmittel. Die Oberfläche könnte dadurch beschädigt werden.

Bedienung

Einschalten des Geräts

Das Gerät wird mit der Taste ①ingeschaltet. Berühren Sie die Taste ① etwa 1-2 Sekunden lang. In der Anzeige wird ② angezeigt.

HINWEIS

Nachdem Sie die Taste ① berührt haben, um das Gerät einzuschalten, muss innerhalb von etwa 20 Sekunden eine Leistungsstufe ausgewählt werden. Andernfalls schaltet sich das Gerät aus Sicherheitsgründen selbst ab.

Auswählen von Kochzone und Leistungsstufe

1. Zum Auswählen der Kochzone berühren Sie die Sensortaste für die entsprechende Zone.

1. Zum Einstellen der gewünschten Leistungsstufe berühren Sie die Taste für die Leistungsstufe.

HINWEIS

• Bei Auswahl der Kochzone ist standardmäßig Leistungsstufe 15 eingestellt.
• Wenn mehrere Tasten länger als 8 Sekunden berührt werden, erscheint in der Anzeige der Kochzone d0.

Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel

Die Angaben in der nachfolgenden Tabelle dienen nur als allgemeine Richtlinie. Die je nach Garverfahren erforderliche Leistungsstufe hängt von einer Rehe verschiedener Variablen ab, wie unter anderem der Qualität des Kochgeschirrs sowie vom Typ und der Menge der gekochten Lebensmittel.

Leistungsstufe Garverfahren Beispiele
14-15	Wärmen / Sautleren / Braten	Erhitzen großer Flüssigkeitsmengen, Nudeln kochen, Fleisch braten, Gulasch anbraten, Fleisch schmoren
8-11 Intensiv	Braten	Stuck, Schnitzel, Rösti, Würstchen, Pfannkuchen / Kartoffelpuffer
7-10 Braten		Geschnetzeltes / Gyros, Leber, Fisch, Erikadellen, Spiegeleler
5-7 Kochen		Kochen von bis zu 1,5 l Flüssigkeit, Kartoffeln, Gemüse
2-4	Dämpfen / Dünsten / Kochen	Dünsten und Dämpfen kleiner Mengen an Gemüse, Kochen von Reis und Milchgerichten
1-2 Schmelzen		Zerlassen von Butter. Auflösen von Gelatine und Schmelzen von Schokolade

HINWEIS

Sie müssen die Leistungsstufe entsprechend Ihren Töpfen und den jeweiligen Lebensmitteln einstellen.

Deutsch 19

Bedienung

Booster

Der Booster stellt den einzelnen Kochzonen zusätzliche Leistung zur Verfügung. (Beispiel: Es soll eine große Wassermenge zum Kochen gebracht werden.)

Kochzonen Max. Booster-Zeit
145 mm 10 Min.
210 mm 10 Min.
Hintere oder vordere Flex-Zone 10 Min.
Ganze Flex-Zone 5 Min.

Nach Ablauf dieser Zeit schalten die Kochzonen automatisch wieder zur Leistungsstufe 15 zurück.

HINWEIS

Unter bestimmten Umständen wird der Booster möglicherweise automatisch deaktiviert, um die interne Elektronik des Geräts zu schützen.

Zum Beispiel ist es nicht möglich, die maximale Leistung gleichzeitig für die hintere und vordere Flexzone zu verwenden.

Leistungsverwaltung

Für die Kochzonen gibt es eine maximale Leistung, die normalerweise nicht überschritten werden kann.

Wenn dieser Leistungsbereich durch Aktivieren des Boosters überschritten wird, reduziert die Leistungsregelung die Leistungsstufe einer anderen Kochzone.

• Nr. 1 und Nr. 2 sind miteinander verbunden
• Nr. 3 und Nr. 4 sind miteinander verbunden Die Anzeige der jeweiligen Kochzone wechselt für einige Sekunden zwischen der eingestellten Leistungsstufe und der höchsten Leistungsstufe Anschließend wechselt die Anzeige von der eingestellten Leistungsstufe zur höchsten Leistungsstufe.

Flex zone Plus

Bei der Flex-Zone handelt es sich um den große Kochbereich auf der linken Seite des Kochfeldes (siche Abbildung links). Sie ist so ausgelegt, dass Sie darauf mehrere Töpfe und Pfannen unterschiedlicher Form und Größe gleichzeitig verwenden können. Die Flex Zone verfügt über vier Zonen, die von einzelnen Induktionsspulen bedient werden, so dass Sie damingchend unabhängig sind, wo Sie ihr Kochgeschirr in der Kochzone anordnen.

Mit Flex Zone Plus können Sie verschiedene Kochzonen kombinieren und so den verfügbaren Kochbereich vergrößern. In der folgenden Tabelle wird dargestellt, welche Taste Sie berühren müssen, um die verschiedenen Kombinationen zu aktivieren.

Kochzone 1 Kochfeld 2 Kochfeld 3 Kochfeld 4 Kochfeld
1
2
3
4

HINWEIS

• Bei Verwendung nur einer Kochzone muss der Durchmesser des Kochtopfbodens weniger als 14 cm betragen.
• Es kann 5 bis 10 Sekunden dauern, bis das Induktionskochfeld die Position Ihres Kochgeschirns erkennt.
• Möglicherweise sind Geräusche zu hören, während das Kochfeld das Kochgeschirr erkennt.
• Entfernen Sie das Kochgeschirr beim Kochen nicht. Aus Sicherheitsgründen unterbricht, das Kochfeld automatisch den Betrieß, wenn Sie das Kochgeschirr länger als 5 Sekunden herunternehmen.

20 Deutsch

Verwenden der Flex-Zone

1. Berühren Sie die Taste .

1. Zum Einstellen der gewünschten Leistungsstufe berühren Sie die Taste für die Leistungsstufe.

HINWEIS

• Wenn Sie die -Taste im Betrieb berühren, wird die Funktion Flex-Zone ausgeschaltet.
• Wenn Sie die Taste ☐ berühren, wenn Kochzonen auf verschiedenen Leistungsstufen eingestellt sind, wird sie automatisch auf eine höhere Leistung eingestellt.
• Brechen Sie den laufenden Vorgang ab, wenn sie Kochgeschirr auf eine neue Flex zone Plus stellen (oder dahin schieben). Berühren Sie dann die Taste für die entsprechende Kochzone, um diese Kochzone zu aktivieren.

Warmhalten

1. Mit dieser Funktion können Sie bereits fertig zubereitete Gerichte warmhalten. Berühren Sie die Taste für die entsprechende Kochzone.

1. Berühren Sie die Taste . ⑬

1. Die Anzeige der Kochzone wird geändert.
2. Berühren Sie erneut, um die Kochzone auszuschalten.

Deutsch 21

Bedienung

Timer (Zeitschalter)

Kochzone mit dem Timer automatisch ausschalten

Wenn Sie für eine Kochzone eine bestimmte Zeit einstellen, wird die Kochzone nach Ablauf dieser Zeit abgeschaltet. Diese Funktion kann auch für mehrere Kochzonen gleichzeitig verwendet werden.

Einstellen des Timers

Die gewünschte Kochzone muss eingeschaltet sein, damit Sie eine Zeit für die Abschaltung einstellen können.

1. Berühren Sie nach dem Einschalten die Taste der entsprechenden Kochzone, um die Kochzone zu aktivieren.

1. Berühren Sie die Taste Ⓜ. Über der Timer-Anzeige wird die Zahl 10 angezeigt. Die Stancardeinstellung des Timers ist 10; das sind 10 Minuten.

1. Verwenden Sie die Taste Timer-Einstellung (-oder), am die gewünschte Zeit einzustellen, nach der sich die Kochzone automatisch abschalten soll. Dies können zum Beispiel 15 Minuten sein. Die Abschaltung ist nun aktiviert. Der Timer kann in einem Bereich von 1 bis 99 eingestellt worden.

1. Um die Timereinstellungen abzubrechen, wählen Sie die entsprechende Kochzone und berühren Sie 2 Sekunden lang die Taste ☐ Dadurch werden die Timer-Einstellungen für die ausgewählte Kochzone aufgehoben, und zur Bestätigung erklingt ein Signalton. Die Timer-Einstellungen der zuletzt eingestellten Kochzone aufgehoben, wenn Sie die Taste ☐ 2 Sekunden lang berühren, ohne ein Kochfeld auszuwählen.

HINWEIS

- Berühren Sie die ausgewählten Kochzonen, um ihre jeweiligen Resteiten anzuzeigen.

• Die Einstellungen werden mit Hilfe der Taste Timer-Einstellung (+ oder) zurückgesetzt. Nachdem die eingestellte Zeit verstrichen ist, wird die Kochzone automatisch abgeschaltet, zur Bestätigung eront ein akustisches Signal und im Display erscheint die entsprechende Timer-Anzeige
• Um die Einstellungen schneller zu ändern, berühren Sie eine der Tasten Timer-Einstellung (+der) soange, bis der gewünschte Wert erreicht ist.

Pause/Fortsetzen

Mit der Funktion Pause/Fortsetzen können Sie gleichzeitig alle eingeschalteten Kochzonen auf niedrige Leistung und dann wieder auf die Leistungsstufe einstellen, die zuvor festgelegt war. Mit dieser Funktion können Sie die Zubereitung kurzzeitig unterbrechen, um beispielsweise einen Anruf entgegenzunehmen, und anschließend wieder fortsetzen.

Wenn die Funktion Pause/Fortsetzen aktiviert ist, sind alle Berührungstasten außer den Tasten ▷□ □OFFleakt■ert.

Um das Kochen fortzusetzen, berühren Sie Taste Dörneut.

	Bedienfeld Display
Aktivieren	Berühren Sie die Taste ▷‖	2
Deaktivieren	Berühren Sie die Taste ▷‖	Zurück zur vorherigen Leistungsstufe

QuickStopp

Mit dieser Option verringern Sie die Anzahl der Handgriffe und die benötigte Zeit, um das Kochen zu beenden.

Um eine Kochzone auszuschalten, berühren Sie 2 Sekunden lang die Taste zum Auswählen der Kochzone.

HINWEIS

Die Taste □ unterstützt die Schnellabschaltung nicht.

Ausschalten des Geräts

Das Gerät wird mit der Taste Nollständig ausgeschaltet. Berühren Sie die Taste etwa 1-2 Sekunden lang.

HINWEIS

Nach dem Ausschalten einer Kochzone oder des Kochfelds wird die Restwärme der entsprechenden Kochzonen in der Anzeige mit H. (bwei Stufen für „heis“) angegeben. Die Temperatur sinkt mit der Zeit und H. wird später nicht mehr angezeigt.

Kindersicherung

Sie können die Kindersicherung verwenden, um zu verhindern, dass eine Kochzone unabsichtlich eingeschaltet oder das Kochfeld aktiviert wird. Sie können das Bedienfeld mit Ausnahme der Taste (nur zum Ausschalten) außerdem sperren. Damit lässt sich vermeiden, dass Sie versehentlich die Einstellungen verändern, indem Sie zum Beispiel mit einem Tuch über das Bedienfeld wischen.

Aktivieren/Deaktivieren der Kindersicherung

1. Berühren Sie die Taste etwa 3 Sekunden lang. Als Bestätigung ertönt ein akustisches Signal.

1. Berühren Sie eine beliebige Taste. L. wird im Display für alle Kochzonen angezeigt. Dies bedeutet, dass die Kindersicherung aktiviert ist.
2. Zum Ausschalten der Kindersicherung berühren Sie die Taste „Erneut etwa 3 Sekunden lang. Als Bestätigung ertönt ein akustisches Signal.

HINWEIS

• Die Kindersicherung wird unabhängig davon aktiviert, ob das Gerät eingeschaltet ist.
- Sie können die Kindersicherung auch beim Kochen einstellen. Um die Kochzone bei eingeschalteter Kindersicherung auszuschalten, berühren Sie ① oder schalten Sie zuerst die Kindersicherung aus, und berühren Sie dann Taste für die entsprechende Kochzone.

Deutsch 23

Bedienung

Maximale Leistung

Mit dieser Funktion können Sie die maximale Leistung des Geräts einstellen.

1. Schalten Sie das Gerät mit der -taste aus
2. Berühren Sie die Taste ☐ ca. 3 Sekunden lang, um die Kindersicherung einzuschalten.

1. Berühren Sie die Taste 24+ Timer-Einstellung ca. 3 Sekunden lang.

1. Berühren Sie die Taste etwa 3 Sekunden lang. Die Timer-Anzeigen werden angezeigt Po und in den Kochzonenanzeigen werden die aktuellen Maximalleistung eb angezeigt.

1. Sie können die Leistungsgrenze mit den Leistungsstufentasten einstellen. (3000 W, 4000 W, 7200 W).

1. Speichern Sie mit der Taste den eingestellten Wert.

HINWEIS

• Bei geringer Leistung (3000 W) ist der Booster für das vordere rechte Kochfeld (210 mm) und die Flex Zone nicht verfügbar.
• Im Niedrigenergiemodus (3000 W, 4000 W) wird die Leistungsstufe automatisch angepasst.

Ton ein/aus

1. Berühren Sie die Taste etwa 1-2 Sekunden lang.

1. Berühren Sie die Taste überhalb von 10 Sekunden nach dem Einschalten 3 Sekunden lang.

1. Der Signalton wird deaktiviert, und in der Timer-Anzeige erscheint OF

1. Um die Einstellungen für die Signaltöne zu andern, wiederholen Sie die Schritte 1 und 2. Der Signalton wird aktiviert, und in der Timer-Anzeige erscheint On.

HINWEIS

Es ist nicht möglich, die Einstellungen für die Signaltöne später als 10 Sekunden nach dem Einschalten des Geräts zu ändern.

Smart Connect

Das Kochfeld ist mit einem Wi-Fi-Modul ausgestattet, mit dem Sie das Kochfeld mit der SmartThings App synchronisieren können. Mit dieser Smartphone App haben Sie folgende Möglichkeiten:

- Überwachen des Betriebszustands und der Leistungsstufen der einzelnen Kochfelder.

- Überprüfen und Ändern der Timer-Einstellungen.

Funktionen, die mit der SmartThings-App eingestellt werden können, funktionieren möglicherweise nicht störungsfrei, wenn die Datenverbindung schlecht oder das Gerät an einer Stelle mit einem schwachen Wi-Fi Signal installiert ist.

Anschließen des Kochfelds

Ehe Sie die Remote Funktionen Ihres Samsung Kochfelds verwenden können, müssen Sie es mit der SmartThings App koppeln.

1. Downloaden und öffnen Sie die SmartThings-App auf Ihrem Smartphone.
2. Berühren Sie die Taste ①ca. 1-2 Sekunden lang, um das Kochfeld einzuschalten.
3. Befolgen Sie die Anweisungen in der App und berühren und halten Sie dann 3 Sekunden lang die Taste ☐
4. Während die Verbindung hergestellt wird, blinkt die LED-Anzeige über der Taste . Sobald der Vorgang abgeschlossen ist, leucht die Anzeige ununterbrochen. Jetzt ist das Kochfeld verbunden.
5. Wenn die Smart Connect-LED nicht aufleuchtet, befolgen Sie die Anweisungen in der App. um die Verbindung wiederherzustellen.

HINWEIS

• Stellen Sie sicher, dass die Smart Connect-Funktion nur dann aktiviert wird, wenn kein Kochfeld in Betrieb ist.
• Weitere Anweisungen finden Sie im Web-Handbuch unter www.samsung.com

WLAN ein/aus

- Tippen Sie auf die Taste um die Wi-Fi-Verbindung ein- oder auszuschalten.

Deutsch 25

Wartung Ihres Gerätes

Steuerung der Dunstabzugshaube

Dieses Produkt ist mit einer Bluetooth-Funktion ausgestattet, mit der Sie das Kochfeld mit Samsung-Dunstabzugshaube mit entsprechender Funktion verbinden können. Über die Bluetooth-Verbindung können Sie die Funktionen zur Bedienung der Dunstabzugshaube in der SmartThings-App nutzen.

Weitere Informationen zu Samsung-Modellen mit Steuerung der Dunstabzugshaube finden Sie unter www.samsung.com.

So stellen Sie die Verbindung zu einem Gerät mit Steuerung der Dunstabzugshaube her

1. Laden Sie die SmartThings-App herunter und öffnen Sie sie auf Ihrem Smartphone. Führen Sie dann Smart Connect durch, um eine Verbindung zum Kochfeld herzustellen.
2. Befolgen Sie die Anweisungen zur Bluetooth-Verbindung der Dunstabzugshaube und aktivieren Sie die Bluetooth-Verbindung.
3. Legen sie ihren Finger gleichzeitig auf die Tasten und, um die Bluetoothverbindung herzustellen. Wenn die Bluetoothverbindung hergestellt ist, erscheint auf der Anzeige
4. Befolgen Sie die Anweisungen in der Bedienungsanleitung der Dunstabzugshaube und der App, um die Bedienfunktionen für die Dunstabzugshaube zu verwenden.

HINWEIS

• Wenn die Smart Connect-Verbindung nicht hergestellt wird, können Sie die SmartThingsApp nicht zur Überwachung und Steuerung der Dunstabzugshaube verwenden.
• Auch ohne Smart Connect-Verbindung zum Kochfeld können Sie das Kochfeld über eine Bluetooth-Verbindung mit der Dunstabzugshaube verbinden und synchronisieren. Befolgen Sie dazu die obigen Schritte 2 und 3.

Wartung Ihres Gerätes

Kochfeld

WARNUNG

Reinigungsmittel dürfen mit der heißen Glaskeramikfläche nicht in Kontakt kommen. Alle Reinigungsmittel müssen nach dem Säubern mit ausreichenden Mengen an klarem Wasser entfernt werden, weil sie eine ätzende Wirkung entfallen können, wenn die Oberfläche heiß wird. Verwenden Sie keine aggressiven Reinigungsmittel wie Grill- oder Ofensprays, Scheuerschwämme oder Pfannenkratzer.

HINWEIS

Reinigen Sie die Glaskeramikfläche nach jeder Verwendung, wenn sie noch handwarm ist. Auf diese weise vernindern Sie, dass ausgelaufenes Material in die Oberfläche eingebrannt wird. Entfernen Sie Kalkablagerungen, Wasserränder, Fetttropfen und metallische Verfärbungen mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.

Leichte Verschmutzung

1. Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch ab.
2. Reiben Sie sie mit einem sauberen Tuch trocken. Es dürfen keinerlei Reste von Reinigungsmittel auf der Oberfläche bleiben.
3. Reinigen Sie die ganze Glaskeramikfläche einmal in der Woche gründlich mit einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.
4. Wischen Sie die Glaskeramikfläche mit ausreichend klarem Wasser ab, und reiben Sie sie mit einem sauberen, fusselfreien Tuch trocken.

Hartnäckiger Schmutz

1. Übergekochte Lebensmittel und harträckige Spritzer entfernen Sie mit einem Glasschaber.
2. Halten Sie den Glasschaber schräg zur Glaskeramikfläche.
3. Entfernen Sie die Verschmutzungen durch Schaben mit der Klinge.

HINWEIS

Glasschaber und Glaskeramikreiniger gibt es beim Fachhandler.

Schwer entfernbare Verschmutzungen

1. Entfernen Sie eingebrannten Zucker, geschmolzenen Kunststoff, Aluminiumfolie und andere Materialien mit einem Classchaber sofort und noch in heißem Zustand.

WARNING

Es besteht ein nicht unerhebliches Verbrennungsrisiko, wenn Sie den Glasschaber auf der heißen Kochzone verwenden.
2. Reinigen Sie das Gerät nach dem Abkühlen in gewohnter Weise. Wenn die Kochzone mit dem geschmolzenen Gut bereits abgekühlt ist, wärmen Sie sie zum Säubern wieder auf.

HINWEIS

Kratzer oder dunkle Flecken auf der Claskeramikfläche, die zum Beispiel von einer Pfanne mit scharfen Kanten verursacht wurden, können nicht entfernt werden. Jedoch beeinträchtigen sie die Funktion des Geräts nicht.

Deutsch 27

Fehlerbehebung und Service

Kochfeldrahmen (Zubehör)

WARNUNG

Achten Sie darauf, dass kein Essig, Zitronensaft oder Kalkentferner auf den Kochfeldrahmen gelangt. Andernfalls können stumpfe Flecken entstehen.

1. Wischen Sie den Rahmen mit einem feuchten Tuch ab.

2. Feuchten Sie getrocknete Rückstände mit einem nassen Tuch an. Wischen Sie sie anschließend ab. und reiben Sie die Oberfläche dann trocken ab.

So vermeiden Sie Schäden an Ihrem Gerät

• Verwenden Sie das Kochfeld nicht als Arbeitsfläche; stellen Sie keine Gegenstände darauf ab.
• Schalten Sie die Kochzone nicht mit leerern Kochgeschirr oder vollkommen ohne Kochgeschirr ein.
• Glaskeramik ist sehr hart und Unempfindlich auch gegen starke Temperaturschwankungen, aber sie ist nicht unzerbrechlich. Sie kann durch ein besonders scharfes oder schweres Objekt beschädigt werden, das auf die Glaskeramikfläche fällt.
• Stellen Sie keine Pfannen auf den Kochfeldrahmen. Dadurch kann es zu Kratzern und Schäden an der Oberfläche kommen.
• Vermeiden Sie es, saure Flüssigkeiten, wie z. B. Essig, Zitronensaft und Kalkentferner auf den Kochfeldrahmen zu schütten, da solche Flüssigkeiten stumpfe Flecken verursachen können.
• Wenn Zucker oder zuckerhaltige Lebensmittel mit einer heißen Kochzone in Kontakt kommen und schmelzen, sollten Sie die Rückstände sofort, also während sie noch heiß sind, mit einem Küchenschaber entfernen. Nach dem Abkühlen kann es beim Entfernen zur Beschädigung der Oberfläche kommen.
• Halten Sie schmelzbare Cegenstände und Materialien wie Kunststoff, Aluminiumfolie und Bratfolien von der Glaskeramikfläche fern. Wenn solche Dinge auf dem Kochfeld schmelzen, müssen sie sofort mit einem Schaber entfernt werden.

Fehlerbehebung und Service

Problembehebung

Aus einem geringfügigen Problem kann eine Fehlfunktion entstehen, die Sie mit den folgenden Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen, wenn die folgenden Anweisungen in einem bestimmten Fall nicht helfen.

WARNUNG

Reparaturen des Geräts dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgelführte Reparaturen können den Benutzer erheblichen Risiken aussetzen. Wenn ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung.

Problem Mögliche Ursachen Lösung
Was ist zu tun, wenn die Kochzonen nicht funktionieren?	Die Sicherung im Sicherungskasten hat ausgeöst.	Wenn die Sicherungen mehrmals auslösen, rufen Sie einen zugelassenen Elektriker.
Was ist zu tun, wenn die Kochzonen nicht eingeschaltet werden können?	Die Taste 1 wurde versehentlich betätigt.Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.	Das Gerät ist richtig eingeschaltet.Reinigen des Bedienfelds
Was ist zu tun, wenn alle Anzeigen in der Anzeige außer der H. phötzlich verschwinden?	Die Taste 1 wurde versehentlich betätigt.Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.	Das Gerät ist richtig eingeschaltet.Reinigen des Bedienfelds
Was ist zu tun, wenn nach dem Ausschalten der Kochzonen die Restwärme nicht angezeigt wird?	Die Kochzone wurde nur kurz verwendet und ist deshalb nicht heiß genug	Wenn die Kochzone heiß ist, setzen Sie sich bitte mit dem örtlichen Kuncendienstzentrum in Verbindung.

28 Deutsch

Informationscode Mögliche Ursachen Lösung
C0 Es besteht ein Problem mit dem Temperatursensor des Kochfelds.		Schalten Sie das Gerät mit dem 1 Taste wieder ein.Wenn das Problem weiterhin besten, trennen Sie die Stromversorgung für mehr als 30 Sekunden. Schalten Sie das Gerät dann ein, und versuchen Sie es erneut.Wenn das Problem weiterhin besten, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
C1 Die gemessene Temperatur ist höher als angegeben.
C2 Es besteht ein Problem mit dem PBA Sensor.
A2 Der Gleichstrommotor läuft wegen Problemen mit der Platine oder der Verkabelung nicht, oder es ist zu einer elektrischen Störung einer Motorlamelle gekommen.
d0 Eine Taste wird länger als 8 Sekunden berührt.		Überprüfen Sie, ob die Taste nass ist oder wirklich berührt wird. Wenn das Problem weiterhin besten, schalten Sie das Gerät mit dem 1-Taste wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
F0 Störung der Kommunikation zwischen Hauptplatine und Unterplatinen.		Schalten Sie das Gerät mit dem 1-Taste wieder ein.Wenn das Problem weiterhin besten, trennen Sie die Stromversorgung für mehr als 30 Sekunden. Schalten Sie das Gerät wieder ein.Wenn das Problem weiterhin besten, wenden Sie sich an das nächstgelegene Samsung Kundendienstzentrum.
F2 Das IC für die Berührungssteuerung kommuniziert nicht normal.

Was ist zu tun, wenn eine Kochzone nicht ein- oder ausgeschaltet werden kann?

Mögliche Ursachen

- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.

• Die Kindersicherung ist aktiviert und in Display wird „L“ angezeigt.

Was ist zu tun, wenn die Anzeige 🔔 leuchtet?

Mögliche Ursachen

- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen. Drücken Sie zum Zurücksetzen die Taste ①

- Wenn Flüssigkeit über das Bedienfeld läuft, wischen Sie sie ab.

Was ist zu tun, wenn die Anzeige [ I leuchtet?

Mögliche Ursachen

- Das Gerät ist wegen unsachgemäßer Benutzung übernitzt.

- Zum Zurücksetzen berühren Sie die Taste ①, wenn das Kochfeld abgekühlt ist.

Was ist zu tun, wenn die Anzeige ⊃ leuchtet?

Mögliche Ursachen

- Das verwendete Kochgeschirr ist ungeeignet bzw. zu klein, oder es befindet sich kein Kochgeschirr auf der Kochzone.

- Sobald Sie geeignetes Kochgeschirr verwenden, verschwindet die angezeigte Meidung von selbst.

Was ist zu tun, wenn der Lüfter nach dem Abschalten weiterläuft?

Mögliche Ursachen

- Auch nach Benutzung des Kochfelds bleibt der Lüfter angeschaltet, um das Gerät weiter abzukühlen.

- Der Lüfter wird ausgeschaltet, sobald die Elektronik des Geräts abgekühlt oder die Höchstdauer (10 Minuten) vergangen ist.

- Wenn Sie wegen eines Bedienungsfehlers eine Serviceleistung anfordern, kann dies sogar während der Garantiezeit kostenpflichtig sein.

Deutsch 29

Technische Daten

Service

Ehe Sie Unterstützung oder Serviceleistungen anfordern, lesen Sie den Abschnitt

„Problembehebung“. Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden

Anweisungen.

Handelt es sich um eine technischer Störung?

Wenn dem so ist, setzen Sie sich mit dem Kundendienstzentrum in Verbindung.

Bereiten Sie sich schon vorher auf das Gespräch vor. Damit vereinfachen Sie die

Problemdiagnose und können Unklarheiten vorab klären.

Bitte notieren Sie die folgenden Informationen:

- Wie äußert sich das Problem?

- Unter welchen Umständen tritt das Problem auf?

Wenn Sie anrufen, sollten Sie bitte das Modell und die Seriennummer Ihres Geräts bereithalten. Diese Informationen finden Sie auf dem Typenschils:

- Modellbeschreibung

• Seriennummer (15 Stellen)

Wir empfehlen Ihnen, diese Informationen vor Einbau des Gerätes hier und vorn im Handbuch

zu notieren, damit sie später leicht aufzufinden sind.

- Modell

- Seriennummer:

Wann entstehen Ihnen sogar während der Garantiezeit Kosten?

- Wenn Sie das Problem durch Anwenden einer der Lösungen aus dem Abschnitt „Problembehebung“ selbst hätten lösen können.

- Wenn der Kundendiensttechniker mehrere Besuche bei ihnen durchführen muss, weil ihm vor seinem Besuch nicht alle relevanten Informationen zur Verfügung gestellt worden und deshalb beispielsweise zusätzliche Fahrten für Ersatzteile erforderlich sind. Wenn Sie sich auf Ihren Telefonanruft in der oben beschriebenen Weise vorbereiten, ersparen Sie sich die Kosten dieser Fahrten.

Technische Daten

Maße des Geräts	Breite 600 mm
	Tiefe 520 mm
	Höhe 56 mm
Maße des Ausschnitts in der Arbeitsplatte	Breite 560 mm
	Tiefe 490 mm
	Höhe 72 mm
	Eckenradius 3 mm
Betriebsspannung 220-240 VAC, 50 / 60 Hz
Maximale Leistungsaufnahme 7,2 kW
Gewicht	Netto 13,0 kg
	Brutto 15,9 kg

Kochzonen

Position Durchmesser Leistung
Vorne rechts 210 mm	2200 W / mit Booster 3200 W
Rechts hinten	145 mm 1400 W / mit Booster 2000 W
Flex Plus vorn	- 1800 W / mit Booster 2600 W
Flex Plus hinten	- 1800 W / mit Booster 2600 W
Flex Plus Mitte	- 1800 W / mit Booster 3000 W
Ganze Flex-Zone	- 3300 W / mit Booster 3600 W

Energiespartipps

- Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.

- Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.

- Durch Einsatz eines Dampfkochtopfs können Sie die Carzeiten reduzieren.

30 Deutsch

Anhang

Produktinformationen

Name des Lieferanten Samsung Electronics co. Ltd.
Modellkennung	NZ64N7757GKNZ64N7757FK
Art der Kochmulde Einbau
Heiztechnik Induktionskochzonen und -kochfläche
Anzahl der Kochzonen und/oder Kochflächen 3
Bei kreisförmigen Kochzonen oder-flächen:Durchmesser der nutzbaren Oberfläche fürjede elektrisch beheizte Kochzone (∅)	21,0 cm, 14,5 cm
Bei nicht kreisförmigen Kochzonen oder-flächen: Länge und Breite der nutzbarenOberfläche für jede elektrisch beheizteKochzone und jede elektrisch beheizteKochfläche (L x W)	24,0 x 38,0 cm
Energieverbrauch je Kochzone oder -fläche jekg (EC electric cooling)	∅ 21,0 cm : 184,2 Wh/kg
	∅ 14,5 cm : 191,3 Wh/kg
	24,0 x 38,0 cm : 199,0 Wh/kg
Energieverbrauch der Kochmulde je kg(EC electric tob)	191,5 Wh/kg

Daten ermittelt entsprechend der Norm EN 60350-2 und der Kommissionsverordnungen (EU) Nr. 66/2014 und der Richtlinie (EU) Nr. 1275/2008.

Wi-Fi	Leistungsaufnahme (W) im Bereitschaftszustand 1,9 W
	Zeit bis Verbrauchsminimierung 10 Min.
Aus-Zustand	Leistungsaufnahme 0,5 W
	Zeit bis Verbrauchsminimierung 10 Min.

Open Source-Ankündigung

Die in diesem Produkt verwendete Software enthält Open Source-Code. Sie können den entsprechenden Quellcode für einen Zeitraum von drei Jahren nach der letzten Auslieferung dieses Produkts vollständig anfordern, indem Sie eine E-Mail an mailto:[e-mail] schreiben.

Es ist auch möglich, sich den entsprechenden Quellcode vollständig auf einem Medium wie einer CD-ROM zusenden zu lassen. Hierfür wird eine minimale Gebühr erhoben. Die folgende URL http://opensource.samsung.com/opensource/SMART AT 051/seq/0 führt zur Download-Seite des bereitgestellten Quellcodes und den Open Source-Lizenzinformationen für dieses Produkt. Dieses Angebot gilt für alle Personen, die diese Informationen erhalten.

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS	AN UNTER ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA	0800-SAMSUNG (0800-7267964)[Only for KNOX customers] 0800-700948[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM 02 201 24 18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 73	www.samsung.com/dk/support
FINLAND 030-6227 515	www.samsung.com/fi/support
FRANCE 01 48 63 00 00	www.samsung.com/fr/support
GERMANY 06196 77 555 77	www.samsung.com/de/support
ITALIA 800 SAMSUNG (800 7267854)	www.samsung.com/ir/support
CYPRUS 8009 7000 only from land line, toll free		www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line(30) 210 6897691 from mobile and land line
LUXEMBURG 261 03 710	www.samsung.com/be_lr/support
NETHERLANDS	088 90 90 100 www.samsung.com/ml/support
NORWAY	815 56480	www.samsung.com/no/support
FORTUGAL 808 207 257	www.samsung.com/pl/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 786	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_lr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ic/support

DC68-01068A-00

Technische gegevens 30
