Märke	Alpha Tools
Modell	A-BSG 310
Produkttyp	Borrslipmaskin
Nätspänning	230-240 V ~ 50 Hz
Effektförbrukning	55 W (S3 50% 2 min)
Tomgångsvarvtal	1500 varv/min
Kompatibel borrdiameter	3 till 10 mm (16 styrhål)
Skyddsklass	II / 回
Vikt	2,1 kg
Ljudtrycksnivå LpA	76 dB(A) (osäkerhet 3 dB)
Ljudeffektnivå LWA	89 dB(A) (osäkerhet 3 dB)
Avsedd användning	Slipning av HSS-borrar för metall
Strömbrytare	På/av (I/0)
Dammutsug	Öppning i apparatens botten
Byte av slipskiva	Skicka apparaten till ISC GmbH:s service
Kolborstar	Kontroll och byte av fackman
Förvaringstemperatur	5 till 30 °C, mörk och torr plats
Garantitid	5 år (ej professionell användning)
Medföljande tillbehör	Bruksanvisning, säkerhetsföreskrifter
Ursprungsland	Tyskland (ISC GmbH)

Vanliga frågor - A-BSG 310 Alpha Tools

Är borrslipmaskinen A-BSG 310 lämplig för alla borrar?

Nej, den är utformad för slipning av HSS-borrar för metall med en diameter på 3 till 10 mm. Den är inte lämplig för träborrar eller betongborrar.

Hur använder jag borrslipmaskinen A-BSG 310?

Slå på apparaten, sätt in den slöa borren i styrhålet som motsvarar dess diameter, tryck lätt i 5 till 10 sekunder, vrid borren 180° och upprepa operationen på andra sidan.

Vad gör jag om borren inte slipas ordentligt?

Kontrollera att du använder rätt styrhål (motsvarande diameter). Öka trycktiden något eller upprepa cykeln. Om problemet kvarstår efter flera försök kan slipskivan vara sliten och måste bytas.

Hur underhåller jag borrslipmaskinen?

Efter varje användning, rengör apparaten med en fuktig trasa och lite mild tvål. Avlägsna slipdamm genom att knacka apparaten genom den avsedda öppningen. Använd inte starka rengöringsmedel och undvik att vatten tränger in.

Kan jag byta slipskivan själv?

Nej, byte måste utföras av tillverkaren eller dess service. För att göra det, skicka apparaten till ISC GmbH, Eschenstraße 6, D-94405 Landau, Tyskland.

Vad gör jag om kolborstarna gnistrar?

Låt en specialiserad elektriker kontrollera borstarna. Endast en fackman får byta dem.

Är apparaten bullrig?

Ljudnivån är 76 dB(A) (tryck) och 89 dB(A) (effekt). Det är obligatoriskt att använda hörselskydd under användning.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid skyddglasögon, dammskyddsmask och hörselskydd. Arbeta inte på material som innehåller asbest. Koppla bort apparaten före underhåll.

Hur förvarar jag borrslipmaskinen A-BSG 310?

Förvara apparaten på en mörk, torr och frostfri plats, vid en temperatur mellan 5 och 30 °C. Använd helst originalförpackningen och håll den utom räckhåll för barn.

Hur beställer jag reservdelar?

Vid beställning, ange apparattyp, artikelnummer, identifikationsnummer och detaljnummer. Besök webbplatsen www.isc-gmbh.info för priser och tillgänglighet.

BRUKSANVISNING A-BSG 310 Alpha Tools

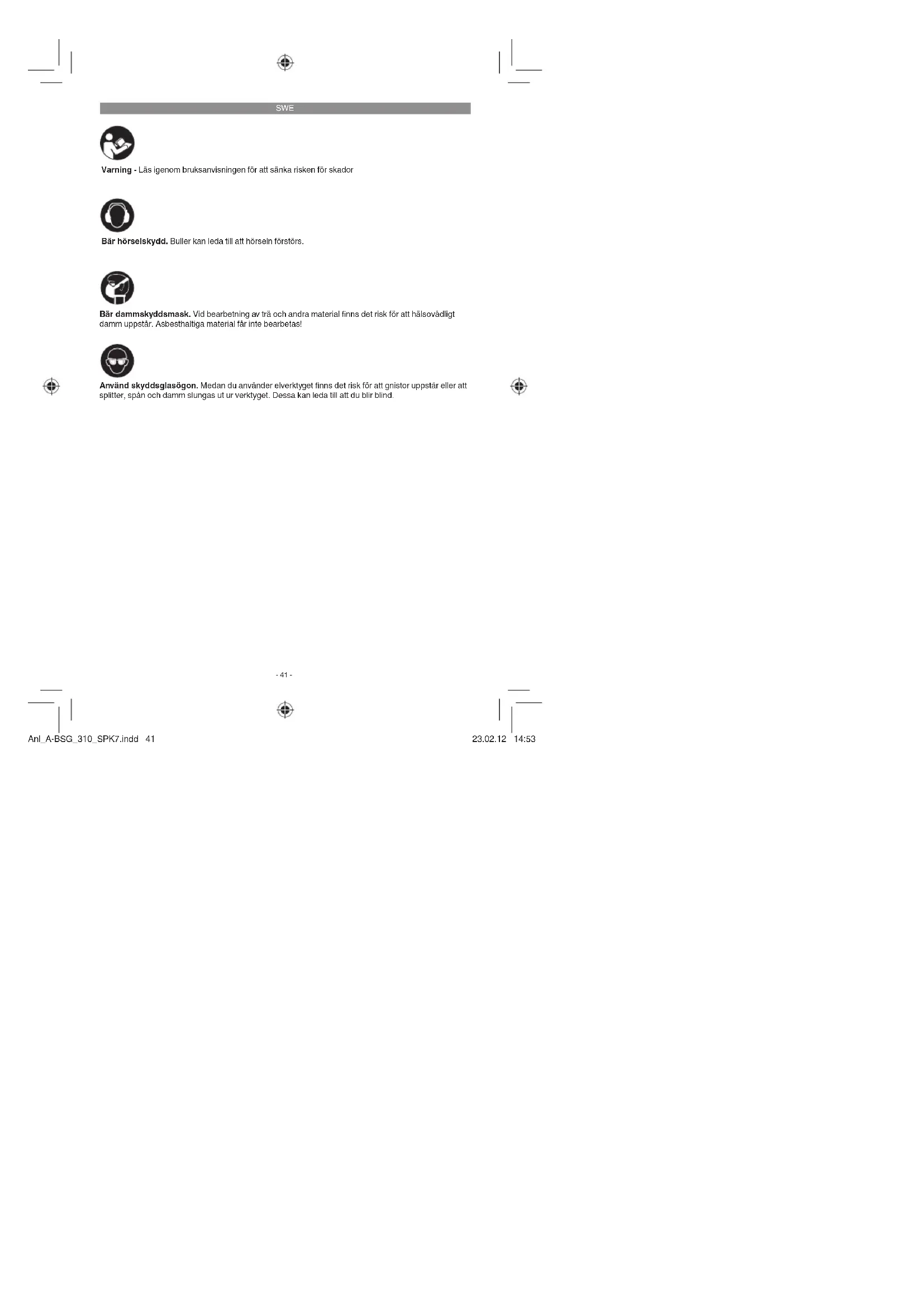

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Bär dammskyddsmask. Vid bearbetning av trä och andra material finns det risk för att hälsovådligt damm uppstår. Asbesthaltiga material får inte bearbetas!

Använd skyddsglasögon. Medan du använder elverktyget finns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Anl_A-BSG_310_SPK7.indd 41

-41-

23.02.12 14:53

SWE

▲ Obs!

Innan maskinen kan användas måste sårskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på att säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget anvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna ásidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1a/1b)

1.Handtag

1. Borröppning
2. Öppning för tömning av slipdamm
3. Strömbrytare
4. Nätkabel

2.2 Leveransomfattning

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelar-
  na har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Varning!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Borrslip
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Borrslipen är avsedd för slipning av borr för metallbearbetning (HSS-borr) med en diameter 3-10 mm.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej åndamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nälspänning 230-240 V \~ 50 Hz
Eff ektförbrukning ....55 W S3: 50 % 2 min
Tomgångsvarvtal 1 500 min ^1
Borrdiameter 3-10 mm
Skyddsklass....II/
Vikt 2,1 kg

14:53

Anl_A-BSG_310_SPK7.indd 42

-42-

-

|

SWE

S3 50 %: Intermittent drift, utan uppstart, utan bromsning (arbetscykel 2 min). Vid intermittent drift anges alltid den procentuella inkopplings- tiden (50 %) så att övertemperaturen som har uppstätt kan avges med konvektiv kylning under driftuppehället. Intermittent drift består av inkopplingstid och nedkylningspauser. Detta kallas driftcykel. Värderingsperioden uppgår till 2 minu- ter. 50 % inkopplingslid betyder att elverkytget kan drivas med nominellt eff ektbehov under 1 minuter, om detta följs av en nedkylningsfas på 1 minut.

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN 60745.

Ljudtrycksnivå L _14 76 dB(A)

Osäkerhet K _ca 3 dB

Ljudeff ektnivå l_W 89 dB(A)

Osäkerhet K _100 3 dB

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Overbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Lungskador om ingen lämplig dammfi Itermask används.
2. Hörselskador om inget lämpligt hörselskydd används.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

6. Använda sågen

6.1 Strömbrytare (bild 1/pos. 4)

Slá pá:

Ställ strömbrytaren (4) på "l".

Slâ ifrân:

Ställ strömbrytaren (4) på "0".

6.2 Borrhål (bild 2/pos. 2)

De 16 olika borrhålen (2) är alla märkta med ett värde som motsvarar varje borrs diameter i mm (se bild 2). Kontrollera att borret som ska slipas är märkt med en av de diametrar som anges nedan.

6.3 Slipa borr (bild 2+3)

• Slå på maskinen. Se punkt 6.1
- Sätt in borret med den trubbig borrspetsen i det passande borrhålet (2). Se även punkt 6.2
- Håll borret enligt beskrivningen i bild 3 och tryck in det i maskinen med lätt tryck i ungefär 5-10 sekunder
- Beroende på borrets tjocklek krävs längre eller kortare sliptid
• Ta sedan ut borret och vrid runt det med 180° för att slipa den andra sidan av borrspetsen
- Sätt in borret i maskinen igen och slipa i 5-10 sekunder
- Upprepa detta flera gånger tills du är nöjd med resultatet
• Därefter kan du ta ut det färdigslipade borret och borra med det igen

Obs!

Slå ifrån maskinen om den inte längre används!

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter som det annars fi nns risk för personskador.

-43-

Anl_A-BSG_310_SPK7.indd 43

23.02.12 14:53

8. Rengöring, Underhåll och reservdelsbeställning

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Tömma ur slipdamm

Maskinen kan tömmas på slipdem genom öppningen för slipdammstömning (3). Håll maskinen med öppningen för slipdamstömning (3) mot golvet eller ett annat underlag och slå sedan försiktigt på maskinen.

8.2 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

8.3 Kolborstar

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Obs! Kolborstarna får endast bytas ut av en behö- rig elinstallatör.

8.4 Underhåll

Om slipresultatet försämras efter en viss tid måste slipskivan bytas ut. Skicka in borrslipen till nedanslående adress:

iSC GmbH

Eschenstrasse 6

D-94405 Landau

8.5 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
  • Reservdelsnummer för erforderlig reservdel

Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinnning. Produkten och tillbehören består av olika material som t ex metaller och plaster. Lämna in defekla komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgångligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

-44-

Anl_A-BSG_310_SPK7.indd 44

23.02.12 14:53

SWE

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gåller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillständ från iSC GmbH.

Med förbehåll för tekniska ändringar.

-45-

Anl_A-BSG_310_SPK7.indd 45

23.02.12 14:53

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till närmaste ansvarig byggmarknad. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är begränsade till arbetsuppgifter som syftar till att åtgårda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts däför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, ásidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamåsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insatsverkyg eller tillbehör), ásidosatta underhälls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre väld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Dotta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gålla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 5 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en repararad eller ny apparat av oss.

-46-

Anl_A-BSG_310_SPK7.indd 46

23.02.12 14:53

FIN

Slå av maskinen när den ikke lenger er i bruk!

-92-

Anl_A-BSG_310_SPK7.indd 92

23.02.12 14:58

NOR

7. Utskiftning av nettkabelen

S förklarar följande överensstämmelse anl. EU-direktiv och standarder för artikel
