A-BSG 310 - Schärfer Alpha Tools - Kostenlose Bedienungsanleitung

Marke	Alpha Tools
Modell	A-BSG 310
Produkttyp	Bohrerschärfer
Netzspannung	230-240 V ~ 50 Hz
Leistungsaufnahme	55 W (S3 50% 2 min)
Leerlaufdrehzahl	1500 U/min
Kompatibler Bohrerdurchmesser	3 bis 10 mm (16 Führungslöcher)
Schutzklasse	II / 回
Gewicht	2,1 kg
Schalldruckpegel LpA	76 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel LWA	89 dB(A) (Unsicherheit 3 dB)
Bestimmungsgemäße Verwendung	Schärfen von HSS-Bohrern für Metalle
Schalter	Ein/Aus (I/0)
Staubabsaugung	Öffnung an der Unterseite des Geräts
Austausch der Schleifscheibe	Gerät an den Kundendienst der ISC GmbH senden
Kohlebürsten	Überprüfung und Austausch durch einen Fachmann
Lagertemperatur	5 bis 30 °C, dunkler und trockener Ort
Garantiezeit	5 Jahre (ausgenommen gewerbliche Nutzung)
Mitgeliefertes Zubehör	Bedienungsanleitung, Sicherheitshinweise
Herkunftsland	Deutschland (ISC GmbH)

Häufig gestellte Fragen - A-BSG 310 Alpha Tools

Ist der Bohrerschärfer A-BSG 310 für alle Bohrer geeignet?

Nein, er ist zum Schärfen von HSS-Bohrern für Metalle mit einem Durchmesser von 3 bis 10 mm ausgelegt. Er ist nicht für Holz- oder Betonbohrer geeignet.

Wie verwende ich den Bohrerschärfer A-BSG 310?

Schalten Sie das Gerät ein, stecken Sie den stumpfen Bohrer in das Führungsloch entsprechend seinem Durchmesser, drücken Sie ihn leicht für 5 bis 10 Sekunden, drehen Sie den Bohrer um 180° und wiederholen Sie den Vorgang auf der anderen Seite.

Was tun, wenn der Bohrer nicht richtig geschärft wird?

Überprüfen Sie, ob Sie das richtige Führungsloch (entsprechender Durchmesser) verwenden. Erhöhen Sie die Druckzeit leicht oder wiederholen Sie den Zyklus. Wenn das Problem nach mehreren Versuchen weiterhin besteht, ist die Schleifscheibe möglicherweise verschlissen und muss ausgetauscht werden.

Wie pflege ich den Bohrerschärfer?

Reinigen Sie das Gerät nach jedem Gebrauch mit einem feuchten Tuch und etwas milder Seife. Entfernen Sie den Schleifstaub, indem Sie das Gerät durch die dafür vorgesehene Öffnung klopfen. Verwenden Sie keine aggressiven Reinigungsmittel und vermeiden Sie das Eindringen von Wasser.

Kann ich die Schleifscheibe selbst austauschen?

Nein, der Austausch muss vom Hersteller oder seinem Kundendienst durchgeführt werden. Senden Sie das Gerät dazu an ISC GmbH, Eschenstraße 6, D-94405 Landau, Deutschland.

Was tun, wenn die Kohlebürsten Funken sprühen?

Lassen Sie die Bürsten von einem Fachmann für Elektrik überprüfen. Nur ein Fachmann darf sie austauschen.

Ist das Gerät laut?

Der Schallpegel beträgt 76 dB(A) (Druck) und 89 dB(A) (Leistung). Es ist unbedingt erforderlich, während der Verwendung einen Gehörschutz zu tragen.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Arbeiten Sie nicht an Materialien, die Asbest enthalten. Ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten durchführen.

Wie lagere ich den Bohrerschärfer A-BSG 310?

Lagern Sie das Gerät an einem dunklen, trockenen und frostfreien Ort bei einer Temperatur zwischen 5 und 30 °C. Verwenden Sie vorzugsweise die Originalverpackung und bewahren Sie es außerhalb der Reichweite von Kindern auf.

Wie bestelle ich Ersatzteile?

Für eine Bestellung geben Sie den Gerätetyp, die Artikelnummer, die Identifikationsnummer und die Teilenummer an. Besuchen Sie die Website www.isc-gmbh.info für Preise und Verfügbarkeiten.

BEDIENUNGSANLEITUNG A-BSG 310 Alpha Tools

DEU Originalbetriebsanleitung Bohrerschleifgerät

Art.-Nr.: 42.598.91 I.-Nr.: 11012

Anl_A-BSG_310_SPK7.indd 1

23.02.12 14:48

1 2 3 4 5

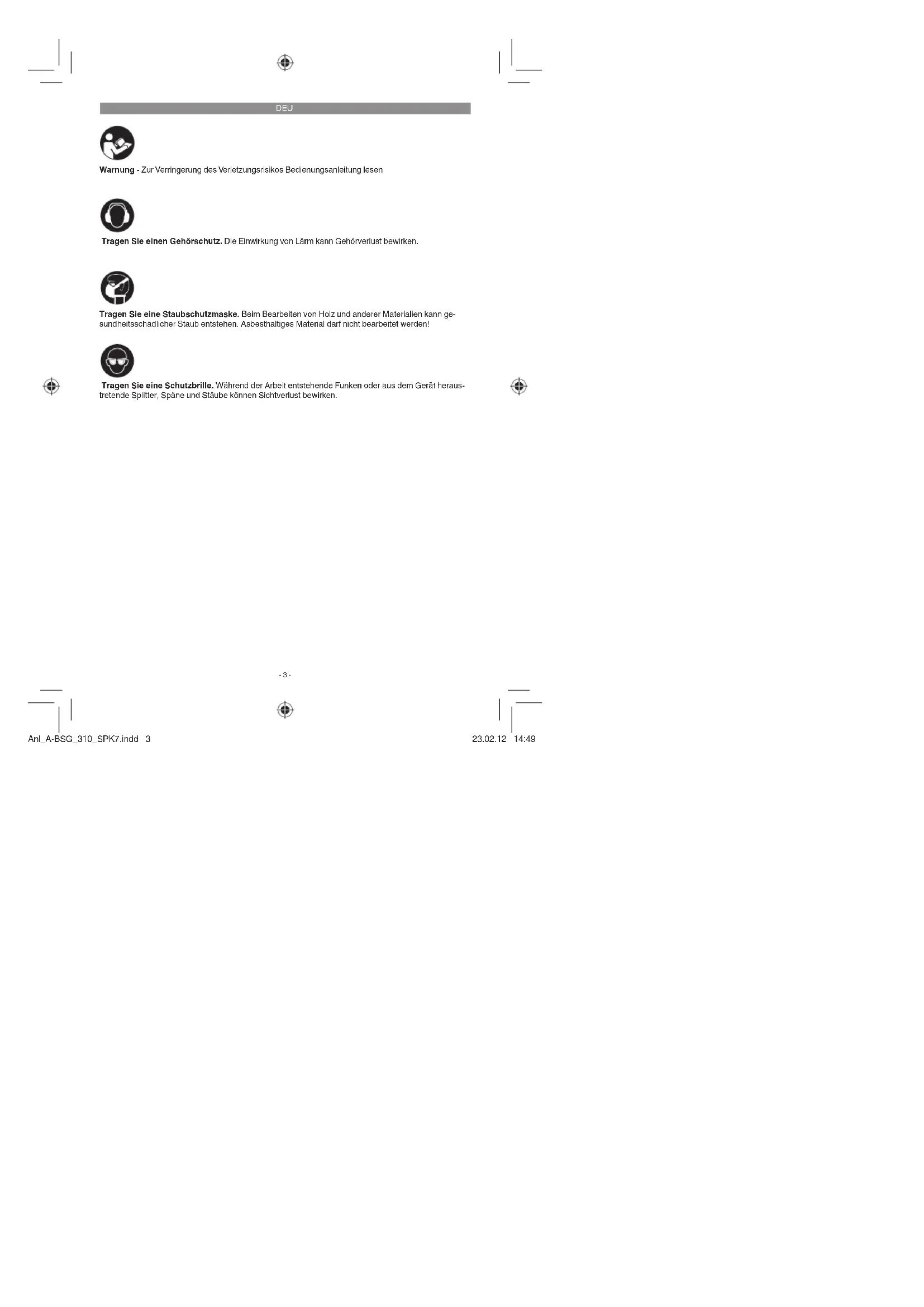

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Anl_A-BSG_310_SPK7.indd 3

3

23.02.12 14:49

DEU

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen!

⚠️ Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

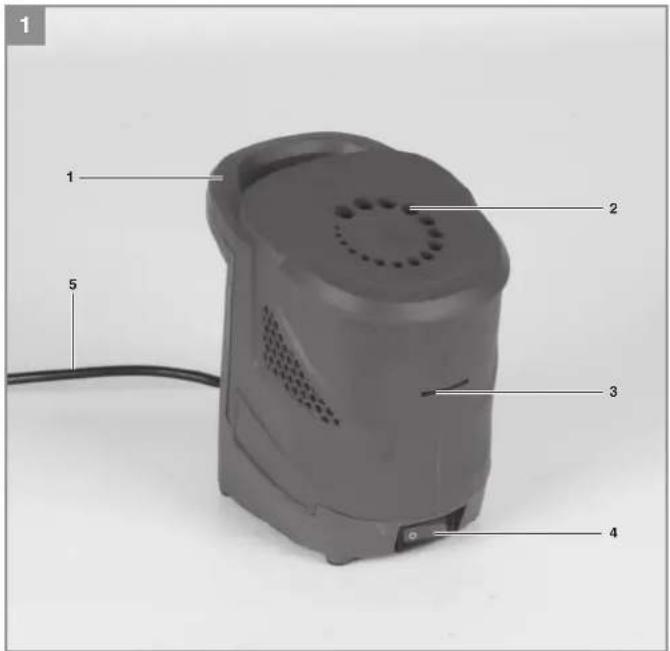

2.1 Gerätebeschreibung (Bild 1)

1.Handgriff
2. Bohrer-Führungsloch
3. Öff nung für Schleifstaubentleerung
4. Ein-/Ausschalter
5. Netzkabel

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Bohrschleifgerät
• Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Das Bohrerschleifgerät dient zum Schleifen von Bohrem für Metallbearbeitung (HSS-Bohrem) mit einem Durchmesser von 3-10 mm.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung: 230-240 V – 50 Hz
Leistungsaufnahme: 55 W S3 50% 2 min
Leerlauf-Drehzahl: 1500 min ^-1
Bohrerdurchmesser: 3-10 mm
Schutzklasse: II/
Gewicht: 2,1 kg

S3 50%: Aussetzbetrieb, ohne Anlauf, ohne Bremsung (Spieldauer 2 min). Bei Aussetzbetrieb wird immer die prozentuale Einschaltdauer (50%) angegeben, damit in den Betriebspausen durch konvektive Kühlung die entstandene Übertemperatur abgegeben werden kann. Der Aussetzbetrieb be-steht aus der Einschaltzeit und den Kühlpausen, Betriebsspiel genannt. Der Betrachtungszeitraum beträgt 2 Minuten. 50 %

-4-

Anl_A-BSG_310_SPK7.indd 4

23.02.12 14:49

DEU

Einschaltdauer bedeuten, dass das Elek-trowerkzeug 1 Minuten mit der Nenn-aufnahmeleistung betrieben werden kann, daran schließt sich eine Abkühlphase von 1 Minuten an.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L _3A ......76dB(A)

Unsicherheit K_n^4 3dB

Schallleistungspegel L _xx ......89 dB(A)

Unsicherheit K_WA 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
  • Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  • Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  • Tragen Sie Handschuhe.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug

vorschriftsmäßig bedienen, bleiben immer

Restrisiken bestehen. Folgende Gefahren

können im Zusammenhang mit der Bauweise

und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske gelragen wird.

2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie

Einstellungen am Gerät vornehmen.

6. Bedienung

6.1 Ein-/Ausschalter (Bild 1 / Pos. 4)

Einschalten:

Ein-/Ausschalter (4) auf „I“ stellen.

Ausschalten:

Ein-/Ausschalter (4) auf „0“ stellen.

6.2 Bohrer-Führungslöcher (Bild 2 / Pos. 2)

Die 16 Bohrer-Führungslöcher (2) sind jeweils mit einem Wert gekennzeichnet, der dem Durchmesser in mm eines Bohrers entspricht (Siehe Bild 2).

Vergewissem Sie sich, ob der zu bearbeitende

Bohrer mit einem von den unten aufgeführten Durchmessem gekennzeichnet ist.

6.3 Schleifen von Bohrern (Bild 2+3)

• Schalten Sie das Gerät ein. Siehe 6.1
- Stecken Sie den Bohrer mit der stumpfen Bohrerspitze in das passende Bohrer-Führungsloch (2). Siehe auch 6.2
- Halten Sie den Bohrer wie in Bild 3 gezeigt und drücken Sie mit leichtem Druck für etwa 5-10 Sekunden auf den Bohrer
• Abhängig von der Bohrerdicke kann sich die Schleifzeit verlängern oder verkürzen
- Nehmen Sie nun den Bohrer heraus und drehen Sie ihn um 180° um die andere Seite der Bohrerspitze zu schleifen
• Stecken Sie den Bohrer wieder für weitere 5-10 Sekunden in das Gerät

-5-

Anl_A-BSG_310_SPK7.indd 5

23.02.12 14:50

DEU

• Wiederholen Sie den Vorgang, bis das
- Schleifergebnis zufriedenstellend ist - Nun können Sie den fertig geschliffenen Bohrer entnehmen und wieder zum Bohren einsetzen

Achtung!

Schalten Sie das Gerät aus, wenn es nicht mehr benützt wird!

7. Austausch der

Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Schleifstaubentleerung

Durch die Öffnung für Schleifstaubentleerung (3) können Sie den Schleifstaub aus dem Gerät entfernen. Klopfen Sie dazu das Gerät leicht mit der Öffnung für Schleifstaubentleerung (3) nach unten auf den Boden oder auf einer anderen Unterlage.

8.2 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

8.3 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.4 Wartung

Wenn sich das Schleifergebnis nach einiger Zeit verschlechtert, muss die Schleifscheibe ausgetauscht werden. Senden Sie dazu bitte das Bohrer-schleifgerät an die unten genannte Adresse:

iSC GmbH

Eschenstraße 6

D-94405 Landau

8.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes

• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät befin detet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defokte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

10. Lagerung

Lagem Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

-6-

Anl_A-BSG_310_SPK7.indd 6

23.02.12 14:50

DEU

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Allgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörtelle und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Anl_A-BSG_310_SPK7.indd 7

-7-

23.02.12 14:50

DEU Anl_A-BSG_310_SPK7.indd 8 -8- 23.02.12 14:50

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an den nächstgelegenen zuständigen Baumarkt zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
   Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zuglassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.
3. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofroi an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

ISC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

E-Mail: [e-mail] - Internet: www.isc-gmbh.info

-9-

Anl_A-BSG_310_SPK7.indd 9

23.02.12 14:50

Anl_A-BSG_310_SPK7.indd 10

DEU

Name:		Retouren-Nr. ISC:
Straße / Nr.:		Telefon:
PLZ: Ort:		Mobil:
Welcher Fehler ist aufgetreten (genaue Angabe); Art.-Nr.: I.-Nr.:
Sehr grechte Kunden sehr grechter Kunden,bei bisachreibten Sie uns die von ihren beizabelte fehlfunktionen Innes Gedias als Grund Ihrer Beziehungs- mgfdialst genau. Dadurch können wir für Sie Ihre Reklarson schneuer beizubatenund ihren schleiner letzten Ende zu ungeinaue Besamiebung mit Begüllten M€.Geld Untflicht fort nicht oder „Geld Bedarf“ Verzögert tingegen die Bestellung erhöht.
Garantie JA NEIN Kaufbeleg-Nr. / Datum:

23.02.12 14:50

14:50
