BRUKSANVISNING CCG 18-125-7 AS Fein

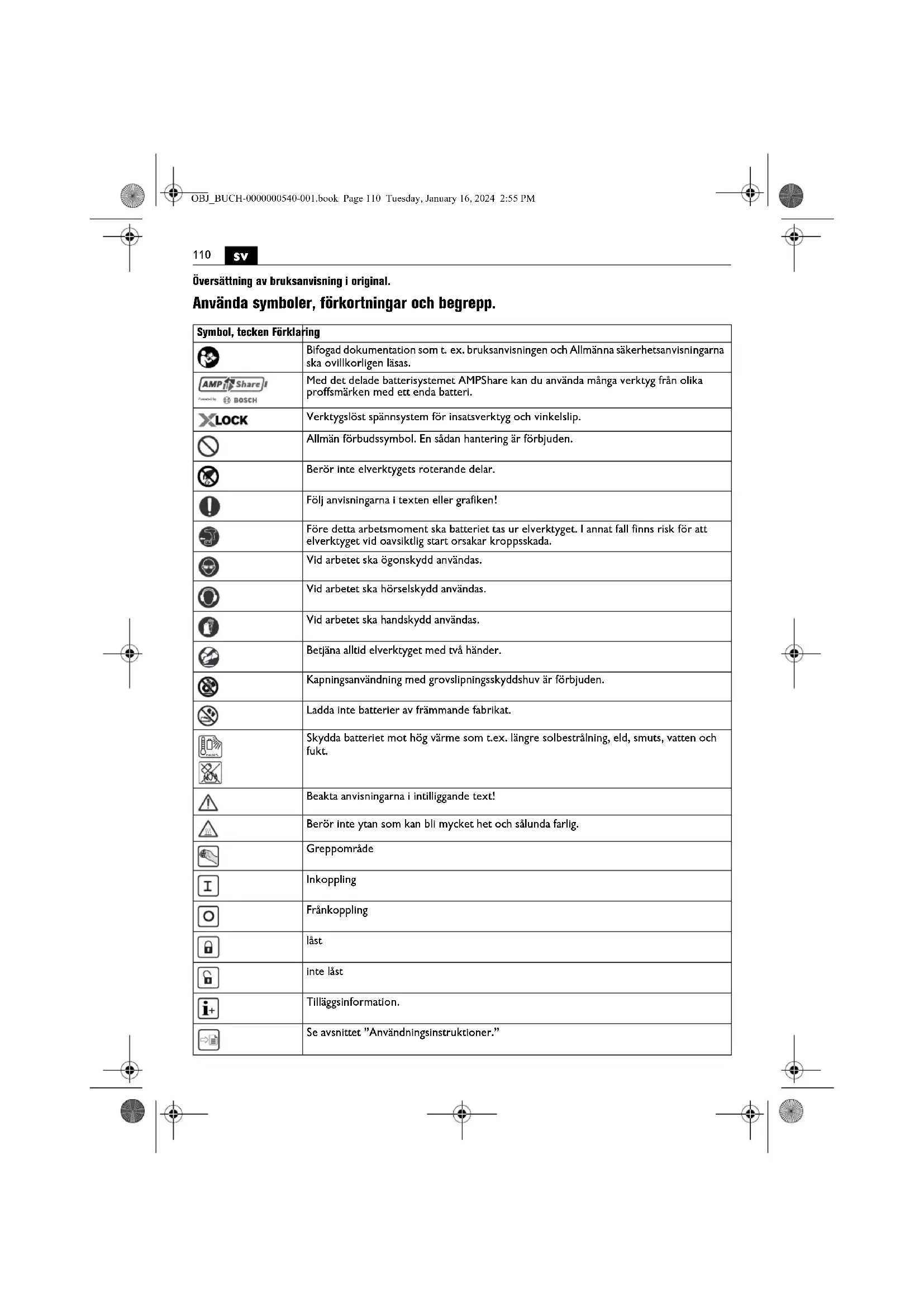

Översättning av bruksanvisning i original. Använda symboler, förkortningar och begrepp. Symbol, tecken Förklaring Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Med det delade batterisystemet AMPShare kan du använda många verktyg från olika proffsmärken med ett enda batteri. Verktygslöst spännsystem för insatsverktyg och vinkelslip. Allmän förbudssymbol. En sådan hantering är förbjuden. Berör inte elverktygets roterande delar. Följ anvisningarna i texten eller grafiken! Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska handskydd användas. Betjäna alltid elverktyget med två händer. Kapningsanvändning med grovslipningsskyddshuv är förbjuden. Ladda inte batterier av främmande fabrikat. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Beakta anvisningarna i intilliggande text! Berör inte ytan som kan bli mycket het och sålunda farlig. Greppområde Inkoppling Frånkoppling låst inte låst Tilläggsinformation. Se avsnittet ”Användningsinstruktioner.” max.50°C OBJ_BUCH-0000000540-001.book Page 110 Tuesday, January 16, 2024 2:55 PM111

Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv. Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död. Återvinningsmärke: märket anger att materialet är återanvändbart Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. Kännetecknar återvinningsbara förpackningar och produkter, som måste insamlas och disponeras separat från varandra. Batterityp Typ av laddare (**) Kan innehålla siffror eller bokstäver (Ax – Zx) Kodbeteckning för interna syften Symbol, tecken Förklaring Tecken Internationell enhet Förklaring

, rpm, r/min Beräknat tomgångsvarvtal U VMärkspänning M... mm Mått, metrisk gänga Ø mm Diameter för en rund komponent mm Ø

=max. diameter för slip-/kapskiva

=diameter på infästningshålet T=tjocklek för slip-/kapskiva mm Ø

=max. diameter för sliprondell mm M=gänga på spännflänsen l=längd på gängspindeln mm Ø

=kopparborstens max. diameter M = Spännflänsens gänga/insatsverktyg T=max. trådlängd mm Ø

=max. diameter för diamantborrkrona M = Spännflänsens gänga/insatsverktyg kg Elverktygets vikt enligt EPTA-Procedure 01 utan batteri och insatsverktyg med skyddshuv typ A / B kg Batteriets vikt

För din säkerhet. Läs noga igenom alla säkerhetsan- visningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktions- bok samt bifogade „Allmänna säkerhetsanvis- ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning. Beakta även tillämpliga nationella arbetarskyddsbestäm- melser. Avsedd användning av elverktyget: Den handhållna, batteridrivna vinkelslipen är avsett för kapning, skrubbning och borstning av metall- och sten- material samt för borrning i stenämnen med diamant- borrkrona utan användning av vatten. Vid kapning med bundna slipmedel måste en särskild skyddshuv för kapning användas. Vid kapning i sten måste sörjas för en tillräcklig dam- mutsugning. Med godkända slipverktyg kan elverktyget användas för slipning med slippapper. Elverktyget får inte användas för slipning av betong. Gemensamma Säkerhetsanvisningar för slipning med slippapper, arbeten med stålborste, eller kapslipning Detta elverktyg kan användas som slipmaskin med slip- skiva, sandslippapper, stålborste, hålskärare eller kap- slip. Läs alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarlig personskada. Detta elverktyg är inte lämpligt för polering. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och personskador uppstå. Använd inte elverktyget för en funktion, för vilken det inte är uttryckligt konstruerat och av tillverkaren avsett. En dylik ombyggnad kan leda till förlust av kon- trollen och allvarlig kroppsskada. Använd inte insatsverktyg som tillverkaren inte uttryck- ligen avsett och fastställt för detta verktyg. Även om tillbehör kan fästas på elverktyget utgör detta ingen garanti för en riskfri användning. Insatsverktygets tillåtna varvtal måste motsvara minst det på elverktyget angivna högsta varvtalet. Ett insats- verktyg som roterar med en högre hastighet än tillåten kan brista och slungas ut. Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Måtten för infästning av insatsverktyget måste passa ihop med elverktygets fästmedels mått. Insatsverktyg som inte exakt passar till elverktyget roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrol- len över verktyget. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor, repor eller kraftig nedslitning, stål- borstar avseende lösa eller brustna trådar. Om elverk- tyget eller insatsverktyget skulle falla ned, kontrollera om skada uppstått eller byt till ett oskadat insatsverk- tyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyget stå utanför insats- verktygets rotationsplan och sedan låta elverktyget rotera en minut på högsta varvtal. Skadade insatsverk- tyg går i de flesta fall sönder vid denna provkörning. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skydds- glasögon. Om så behövs använd dammfiltermask, hör- selskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartik- lar. Ögonen ska skyddas mot eventuellt utslungade främmande partiklar som kan uppstå under olika arbe- ten. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrust- ning. Brottstycken från arbetsstycket eller insatsverkty- gen kan slungas ut och orsaka personskada även utanför arbetsområdet. Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan träffa dolda elledningar. Kontakt med en spänningsfö- rande ledning kan sätta verktygets metalldelar under spänning och leda till elstöt. Lägg aldrig bort elverktyget innan insatsverktyget stan- nat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. m/s

Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar) h,AG m/s

Medelvibrationsvärde vid vinkelslipning h,DS m/s

Medelvibrationsvärde vid slipning med slippapper m, s, kg, A, mm, V, W, N, °C, dB, min, m/s

Bas- och härledda enheter från det Internationella enhetssystemet SI. Tecken Internationell enhet Förklaring OBJ_BUCH-0000000540-001.book Page 112 Tuesday, January 16, 2024 2:55 PM113

Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elström- mar. Använd inte elverktyget i närheten av brännbara mate- rial. Gnistor kan antända dessa material. Använd inte insatsverktyg som kräver flytande kylme- del. Vatten eller andra kylvätskor kan medföra elstöt. Varning för bakslag Ett bakslag är en plötslig reaktion som följd av insats- verktygets blockering eller upphakning när slipskivan, sliprondellen, stålborsten osv. hakar upp eller blocke- rar. Detta leder till att roterande insatsverktyg abrupt bromsas upp. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället. Om t.ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket kläm- mas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig då mot eller från användaren beroende på skivans rotationsriktning vid inklämnings- stället. Härvid kan slivskivor även brista. Bakslag uppstår till följd av missbruk eller felaktig han- tering av elverktyget. Detta kan undvikas med lämpliga skyddsåtgärder som beskrivs nedan. Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället. Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte stud- sar ut från arbetsstycket eller råkar i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att haka i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. Använd inte kedjesågblad till skärning av trä, inga seg- menterade diamantkapskivor med ett segmentavstånd på över 10 mm och inga tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag och förlust av kontrollen. Speciella varningar för slipning och kapslipning Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktu- ellt elverktyg kan inte på betryggande sätt skyddas och är därför farliga. Skålade slipskivor måste monteras så att skivans sli- pyta inte skjuter ut över sprängskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut över spräng- skyddets plan kan inte smörjas i tillräcklig grad. Sprängskyddet måste monteras ordentligt på elverkty- get och vara infäst så att högsta möjliga säkerhet upp- nås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläder- na. Slipkroppar får användas endast för rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med ski- vans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. För vald slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slip- skivbrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. Nedslitna Slipskivor från större elverktyg får inte användas. Slipskivor för större elverktyg är inte kon- struerade för de mindre elverktygens högre varvtal och kan därför gå sönder. Använd vid användning av skivor för dubbelt syfte alltid den lämpliga skyddshuven för arbetet som utförs. En undvikan att använda den riktiga skyddshuven kan göra att den önskade avskärmningen saknas och leda till svå- ra personskador. Andra speciella säkerhetsanvisningar för kap- slipning Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar som sedan kan resultera i bakslag eller slipkroppsbrott. Undvik området framför och bakom den roterande kap- skivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. Koppla inte åter på elverktyget om det sitter i arbets- stycket. Låt kapskivan uppnå fullt varvtal innan den för- siktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbets- stycken stödas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödas på skivans båda sidor, både i närheten av snittlinjen och vid kanten. OBJ_BUCH-0000000540-001.book Page 113 Tuesday, January 16, 2024 2:55 PM114

Var speciellt försiktig vid ”fickkapning” i dolda områ- den som t. ex. i en färdig vägg. Där risk finns att kapski- van kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag. Utför inga kurvsnitt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar och detta kan sedan resultera i bakslag eller slipkroppsbrott, vilket kan leda till svåra personskador. Speciella säkerhetsanvisningar för sandpappers- slipning Använd slippapper av rätt storlek och följ tillverkarens instruktioner vid val av slippapper. Slippapper som står ut över sliprondellen kan leda till personskada, haka upp, rivas sönder eller också orsaka bakslag. Speciella säkerhetsanvisningar för arbeten med trådborstar Observera att trådborstar även under normal använd- ning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. När sprängskydd används bör man se till att spräng- skyddet och trådborsten inte berör varandra. Tallriks- och koppborstarnas diameter kan till följd av anligg- ningstryck och centrifugalkrafter öka. Ytterligare säkerhetsanvisningar Vidta vid slipning av tunna metallplåtar eller andra lätt vibrerande strukturer med stor yta rimliga åtgärder, t.ex. användning av tunga, flexibla dämpningsmattor. I annat fall kan en mycket högre totalbulleremission upp- stå än den angivna bulleremissionen för elverktyget. Ta hänsyn till den högre bulleremissionen också vid bedömning av risken för bullerbelastning och för valet av lämpligt hörselskydd. Använd elastiska mellanlägg enligt tillverkarens anvis- ningar, när sådana medföljer slipkroppen. Kontrollera att insatsverktygen har monterats enligt tillverkarens anvisningar. Monterade insatsverktyg måste kunna rotera fritt. Felaktigt monterade insats- verktyg kan lossa under arbetet och slungas ut. Hantera slipkropparna aktsamt och förvara dem enligt tillverkarens anvisning. Skadade slipkroppar kan spricka under arbetet. Använd endast diamantskivor med segment som har en negativ skärvinkel. När insatsverktyg med gänginsats används, bör man se till att gängan i insatsverktyget är tillräckligt lång för att stöda elverktygets spindellängd. Gängan på insats- verktyget måste passa till gängan på spindeln. Felaktigt monterade insatsverktyg kan under drift lossa och för- orsaka personskada. Beakta riskerna vid användning av fel skuddshuvar. – Vid användning av en skyddshuv typ A för sidoslip- ning kan skyddshuven och arbetsstycket störa var- andra, vilket leder till en otillräcklig kontroll. – Vid användning av en skyddshuv typ B för kapslip- ning med bundna kapskivor uppstår en större risk att bli utsatt för utslungade gnistor och slipningspar- tiklar samt brottstycken från slipskivan om den bryts. – Vid användning av en skyddshuv typ A eller typ B till kapning eller sidoslipning i betong eller murverk uppstår en större risk genom dammexposition samt genom förlust av kontrollen, med bakslag som följd. – Vid användning av en skyddshuv typ A eller typ B med en tallriksborste, som är tjockare än maximalt angivits, kan trådarna träffa skyddshuven och det leda till brott av trådarna. Vid användning av kombinerade slip- och kapskivor måste skyddshuven för kapning (typ A) användas. Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsa- kar personskada. Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetek- tor innan arbetet påbörjas. Använd ett stationärt utsugningssystem och renblås ofta ventilationsöppningarna. När metall bearbetas kan under extrema betingelser ledande damm samlas i elverktygets inre. Elverktygets skyddsisolering kan då menligt påverkas. Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Arbeta alltid med monterat stödhandtag. Med stöd- handtaget kan elverktyget styras korrekt. Efter bearbetning av gipshaltiga material: Rengör elverktygets och kopplingselementets ventilationsöpp- ningar med torr oljefri tryckluft. Annars kan gipshaltigt damm samlas i elverktygets hölje och på kopplingsele- mentet och hårdna i samband med luftfuktighet. Det kan menligt påverka kopplingsmekanismen. Användning och hantering av batterier (batterimoduler). Dessa säkerhetsanvisningar gäller endast för 18V-FEIN- litiumjon-AMPShare-batterier. Använd batteriet endast i AMPShare-Partners produk- ter. AMPShare märkta 18V batterier är fullständigt kompatibla med följande produkter: – alla produkter i FEIN-18V-AMPShare-systemet – alla 18V AMPShare-Partners produkter. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller bat- terier av främmande fabrikat finns risk för brand och/eller explosion. Beakta batterirekommendationerna i din produkts bruksanvisning. Endast så kan batteriet och produkten användas säkert och batterierna är skyddade mot farlig överbelastning. Ladda batterierna endast i de laddare, som FEIN eller en annan AMPShare-Partner rekommenderar. Om en lad- dare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. OBJ_BUCH-0000000540-001.book Page 114 Tuesday, January 16, 2024 2:55 PM115

Batteriet levereras ofullständigt laddat. För full effekt ska batteriet före första användningen laddas upp full- ständigt i laddaren. Förvara batterierna oåtkomligt för barn. Batterierna får inte tas isär, öppnas eller förminskas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvändt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andnings- vägarna. Batterivätskan kan medföra hudirritation och brännskada. Om huden kommit i kontakt med batterivätskan, spola genast omsorgsfullt med vatten. Om batterivätska råkar i ögat tvätta ögat med rent vatten och uppsök genast en läkare! Om batterivätskan vätt intilliggande föremål, kontrol- lera att delarna inte skadats. Undvik hudkontakt genom att använda handskar. Rengör delarna med ett torrt hushållspapper eller byt vid behov ut delarna. De upp- stående ångorna kan leda till irritation i andningsvägar- na. Batterivätskan kan medföra hudirritation och brännskada. Kortslut inte batteriet. Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontak- terna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand. Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. Det kan leda till en intern kortslutning som får batteriet att brinna, röka, explodera eller överhettas. Utför inte service på skadade batterier. All service av batterier bör ske endast av tillverkaren eller av auktori- serade serviceställen. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, Smuts, vatten och fukt. Det finns fara för explosion och kortslutning. Använd och lagra batteriet endast vid en omgivnings- temperatur mellan -20 °C och +50 °C. Låt batteriet t.ex. på sommaren inte ligga kvar i bilen. Vid en temperatur på < 0 °C kan det vid vissa produkter leda till en inskränkning av effekten. Ladda batteriet endast vid omgivningstemperaturer mellan 0 °C och +35 °C. Ladda ett batteri med USB- anslutning endast via den och vid omgivningstempera- turer mellan +10 °C och +35 °C. Laddning utanför tem- peraturområdet kan öka batteriets fara att skadas eller brinna. Behandla urladdade batterier försiktigt. Batterierna utgör en fara, emedan de kan orsaka en mycket hög kortslutningsström. Även då litiumjonbatterier verkar vara i urladdat tillstånd, är de inte helt urladdade. Doppa inte batteriet i vätskor, som (salt-)vatten eller drycker. Kontakt med vätska kan skada batteriet. Det kan leda till bildande av hetta eller rök, batteriets tänd- ning eller explosion. Använd inte batteriet längre och ta kontakt med en av FEIN auktoriserad serviceverkstad. Använd aldrig ett skadat batteri. Batteriets användning måste omedelbart avslutas om det uppvisar onormala egenskaper, som till exempel alstrande av ljud, hetta, missfärgning eller deformering. Vid fortsatt användning kan batteriet utveckla hetta och rök, antändas eller explodera. Batteriet får inte öppnas, mosas, överhettas eller brän- nas. Viv ignorering uppstår fara för brännskada och brand. Följ tillverkarens anvisningar. Släck brinnande litiumjonbatterier med vatten, sand eller brandfilt. Undvik fysiska slag/påverkan. Slag och inträngande föremål kan skada batteriet. Det kan leda till läckage, bildande av hetta eller rök, batteriets tändning eller explosion. Lämna aldrig batteriet oövervakat i laddning över nat- ten. Vid ignorering uppstår under vissa omständigheter brand- och explosionsfara. Ta ut batteriet ur originalförpackningen först när det ska användas. Frånkoppla först elverktyget innan batteriet tas ut. För alla åtgärder på elverktyget ta batteriet ur elverkty- get. Om elverktyget startar oavsiktligt finns risk för kroppsskada. Håll batteriet skyddat mot fukt och vatten. Rengör bat- teriets och elverktygets nedsmutsade anslutningar med en torr och ren trasa. Avlägsna batteriet vid transport och förvaring av elverktyget. Följ säkerhetsanvisningarna i laddarens bruksanvis- ningar från FEIN eller AMPShare-Partner. Vibrations- och bulleremissionsvärden De vibrations- och bulleremissionsvärden som anges i denna anvisning har utförts enligt en mätmetod standar- diserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrations- och bullerbelastning. De angivna vibrations- och bulleremissionsvärde- na motsvarar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan de totala vibrationsvärdena och bullere- missionsvärdena avvika. Detta kan öka vibrations- och bullerbelastningen väsentligt under den totala tidsperi- oden. För en exakt bedömning av vibrations- och bullerbe- lastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta kan minska vibrations- och bullerbelastningen väsentligt under den totala tidsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationens och bullrets inver- kan, t.ex.: underhåll av elverktyget och insats- verktygen, varmhållning av händerna, organisation av arbetsförloppen. max.50°C OBJ_BUCH-0000000540-001.book Page 115 Tuesday, January 16, 2024 2:55 PM116

Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsut- rustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbe- hållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land. Användningsinstruktioner. Elverktyget får inte användas med ett kapbord. Om elverktyget använts under hög belastning låt det gå några minuter på tomgång för avkylning av instatsverktyget. Insatsverktygets montering/demontering CCG18-125-7 AS (**): Aktivera låsknappen (se sidan 8) bara när motorn står stilla. I annat fall kan elverktyget skadas. I spännflänsen är kring centreransatsen en O-ring insatt. Om O-ringen saknas eller är skadad, måste O-ringen före fortsatt användning ovillkorligen ersättas. Insatsverktygets montering/demontering CCG18-125-7 X AS (**): Använd endast original X-LOCK-insatsverktyg, som bär X-LOCK-logon. Endast med original X- LOCK-insatsverktyg säkerställs att spänntjockleken max. 1,6 mm är uppfylld. En större spänntjocklek kan leda till en osäker inspänning, insatsverktyget kan lossna. Ge akt på att insatsverktyget och fästet inte är deformerade samt att de är fria från smuts och partiklar. Beakta slipverktygens dimensioner. Försäkra att båda X-LOCK-låsflikarna är öppnade innan du monterar X-LOCK-insatsverktyget. Rengör vid behov området mellan de båda X-LOCK låsflikarna. Granska efter ditsättningen att inte slipverktygets kant är högre än referensytan och därmed är kor- rekt monterad. Om kanten är högre, måste fästet ren- göras i annat fall får slipverktyget inte användas. Aktivera hävarmen (se sidan 9) bara när motorn står stilla. Koppla inte in elverktyget med öppen spännarm. Annars finns risk för klämskada på händer och fingrar För inte händerna mot spännbackarnas område. Annars finns risk för klämskada på fingrarna. Svängning av växelhuvudet: Sväng växelhuvudet försiktigt utan att ta bort det från huset till önskat läge (se sidan 15). Utrustning Mjukstarten används för att reducera reaktionskraf- terna till tomgångsvarvtal vid inkoppling och uppvarv- ning av elverktyget. Återstartskyddet förhindrar att elverktyget självständigt startar på nytt, om strömmen bryts under användning- en. Slå i detta fall från elverktyget, kontrollera ström- matningen och koppla sedan på elverktyget igen. Det elektroniska överbelastningsskyddet minskar ris- ken för en motorskada vid överbelastning av elverkty- get. Elverktyget kopplar därvid självständigt från. Ställ sedan strömställaren i frånkopplingsläge, avlägsna elverktyget från arbetsstycket och kontrollera att insatsverktyget inte har fått skador. Slå därefter åter på elverktyget. Laddningsindikator på batteriet (se sidan 13). Laddningstillståndet kan visas med laddningsindikatorns gröna lysdioder på batteriet. Tryck på knappen för ladd- ningsindikation eller för att visa laddningstill- ståndet. Om ingen lysdiod tänds när knappen för laddningsindi- katorn trycks ned, är batteriet defekt och måste bytas ut. Transport. De litiumjonbatterier som rekommenderas är under- kastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på all- män väg. Vid transport genom tredje person (t ex.: flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Underhåll och kundservice. Observera att elverktyg principiellt får repareras, underhållas och kontrolleras endast av elektrisk fackpersonal, emedan det genom en osaklig iståndsätt- ning kan uppstå betydliga faror för användaren. Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverkty- gets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft. Vid bearbetning av gipshaltiga material kan det uppstå damm. Dammet kan samlas i elverktygets hölje och på kopplingselementen och hårdna i samband med luftfuk- tighet. Kopplingsmekanismen kan därvid påverkas men- ligt. Blås ofta rent elverktygets inre rum genom ventilations- öppningarna och kopplingselementen med torr, oljefri tryckluft. OBJ_BUCH-0000000540-001.book Page 116 Tuesday, January 16, 2024 2:55 PM117

Produkter som varit i beröring med asbest får inte läm- nas till reparation. Disponera med asbest kontamine- rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall. Ta kontakt med FEIN kundtjänst för FEIN elverktyg och tillbehör som bör repareras. Adressen hittar du i Inter- net under www.fein.com. Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. Använd endast originalreservdelar. Följande delar kan du vid behov själv byta ut: Insatsverktyg, spännfläns (såvitt befintlig), skyddshuv, batteri, stödhandtag, dammskyddsfilter, handskydd Underhåll och rengöring. Rengör vid tillfälle batteriets ventilationsöppningar och anslutningar med en mjuk, ren och torr pensel. – Använd inga kemiska substanser för rengöring av batteriet. Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvis- ningen. Försäkran om överensstämmelse. CE-försäkran gäller endast för Europeiska unionens län- der och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet. UKCA-försäkran gäller endast för den brittiska markna- den (England, Wales och Skottland) och endast för pro- dukter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brit- tiska marknaden förlorar CE - tecknet sin giltighet. Miljöskydd, avfallshantering. Släng inte batterier i hushållsavfall! Förpackning, skrotade elverktyg och tillbehör ska han- teras på miljövänligt sätt. Avfallshantera batterier endast i urladdat tillstånd. Om batteriet inte är fullständigt urladdat, isolera stick- kontakten med tejp för att undvika kortslutning. Endast för EU-länder: Enligt europeiska direktivet 2006/66/EG bör felaktiga eller förbrukade batterier samlas separat och överlåtas till en miljövänlig återanvändning. Tillbehörsurval (se sidorna 16 – 20). Använd endast original FEIN-tillbehör. Tillbehöret mås- te vara godkänt för aktuell typ av elverktyg. A-1 Skyddshuv för kapning, typ A B-1 Skyddshuv för slipning, typ B 1-1 Skrubbskiva, typ 27 2-1 Kapskiva (endast med skyddshuven för kapning, använd typ A) 3-1 Lamellslipskiva 3-2 Stödrondell för fiberslipskivor, fiberslipskivor (ditsättning endast med medföljande stödrondell- spänndon) 3-3 Sliprondeller med kardborrfäste, häftslippapper, häftslipfiber, svampar (endast CCG18-125-7 AS (**): Använd en lämplig fast skruvnyckel) 4-1 Konisk ståltrådsborste 4-2 Ståltrådskoppborste, lamellsliphjul (endast CCG18-125-7 AS (**): Använd en lämplig fast skruvnyckel) 5-1 Diamant hål cutter (Endast CCG18-125-7 AS (**): Använd en lämplig fast skruvnyckel) OBJ_BUCH-0000000540-001.book Page 117 Tuesday, January 16, 2024 2:55 PM118
