Toote tüüp	Juhtmeta nurklihvija
Mark	Fein
Mudel	CCG 18-125-7 AS
Toiteallikas	Liitium-ioon 18 V aku, AMPShare süsteem
Ketta maksimaalne läbimõõt	125 mm
Kaal (ilma akuta)	Umbes 2,5 kg
Pidur	Elektrooniline pidur (ketta kiire peatumine)
Kaitse juhusliku taaskäivituse eest	Jah
Kaitse ülekoormuse eest	Elektrooniline
Pehme käivitus	Jah
Kinnitusmehhanism	X-LOCK (tööriistata) või kinnitusäärik (vastavalt versioonile)
Hammasratta pea pööramine	3 asendit (reguleeritav ilma tööriistata)
Lisakäepide	Jah, eemaldatav
Kaitsekate	Tüüp A (lõikamine) ja Tüüp B (lihvimine)
Rakendused	Lõikamine, eemaldamine, lihvimine, harjamine, kivipuurimine
Hooldus	Ventilatsiooniavade puhumine kuiva suruõhuga
Puhastus	Pehme ja kuiv pintsel ventilatsiooniavade jaoks
Ühilduvad tarvikud	Eemalduskettad, lõikekettad, lamellkettad, harjad, lihvimisplaadid, teemantkroonid
Garantii	Vastavalt seadusandlusele ja Fein tootjadeklaratsioonile
Sertifikaadid	CE, UKCA

Korduma kippuvad küsimused - CCG 18-125-7 AS Fein

Millist akut kasutada Fein CCG 18-125-7 AS-ga?

Kasutage ainult 18 V liitium-ioon akusid AMPShare süsteemist, mis ühilduvad Fein ja AMPShare partnerite tööriistadega. Aku peab olema heas seisukorras ja kahjustusteta.

Kuidas vahetada ketast lihvijal?

X-LOCK versiooni puhul kasutage tööriistatut hooba. Standardversiooni puhul vajutage spindli lukustusnuppu ja keerake äärik võtmega lahti. Tähtis: enne tarviku vahetamist ühendage aku alati lahti.

Millised on lubatud ketta läbimõõdud?

Ketta maksimaalne läbimõõt on 125 mm. Järgige juhendis määratud paksusi ja avasid. Kasutage ainult Feini soovitatud tarvikuid.

Kas lihvijal on kaitse juhusliku taaskäivituse eest?

Jah, juhusliku taaskäivituse kaitse takistab tööriista automaatset taaskäivitumist pärast voolukatkestust. Peate tööriista käsitsi välja ja uuesti sisse lülitama.

Kuidas puhastada ja hooldada tööriista?

Puhastage regulaarselt ventilatsiooniavasid pehme ja kuiva pintsliga. Puhuge sisse kuiva ja õlivaba suruõhku, et eemaldada juhtivad tolmud. Pärast kipsiga töötamist puhastage kindlasti ventilatsiooniavad.

Kas ma saan kasutada lihvijat lihvimiseks?

Jah, koos tüüp B kaitsekatte ja sobiva lihvimisplaadiga. Võite kasutada isekinnituvaid lihvpabereid. Hoiatus: betooni lihvimine on keelatud.

Milline on aku soovitatav säilitustemperatuur?

Hoidke akut temperatuuril -20 °C kuni +50 °C. Laadige seda ainult temperatuuril 0 °C kuni +35 °C (USB: +10 °C kuni +35 °C). Vältige otsest päikesevalgust ja kuumust.

Kuidas teada, kas aku on vigane?

Vajutage laetuse indikaatornuppu. Kui ükski LED ei sütti, on aku tõenäoliselt vigane ja tuleb välja vahetada. Ärge kasutage akut, mis näitab kuumuse, lõhna või deformatsiooni märke.

Mida teha ketta kinnikiilumise korral?

Lülitage tööriist kohe välja ja oodake ketta täielikku seiskumist. Ärge püüdke eemaldada liikuvat ketast. Kontrollige seejärel tarvikut ja töödeldavat detaili. Kasutage alati lisakäepidet parema kontrolli jaoks.

Kust leida varuosasid ja müügijärgset teenindust?

Algsed varuosad on saadaval veebilehel www.fein.com. Remondiks võtke ühendust Feini volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.

KASUTUSJUHEND CCG 18-125-7 AS Fein

Originaalkasutusjuhendi tõlge.

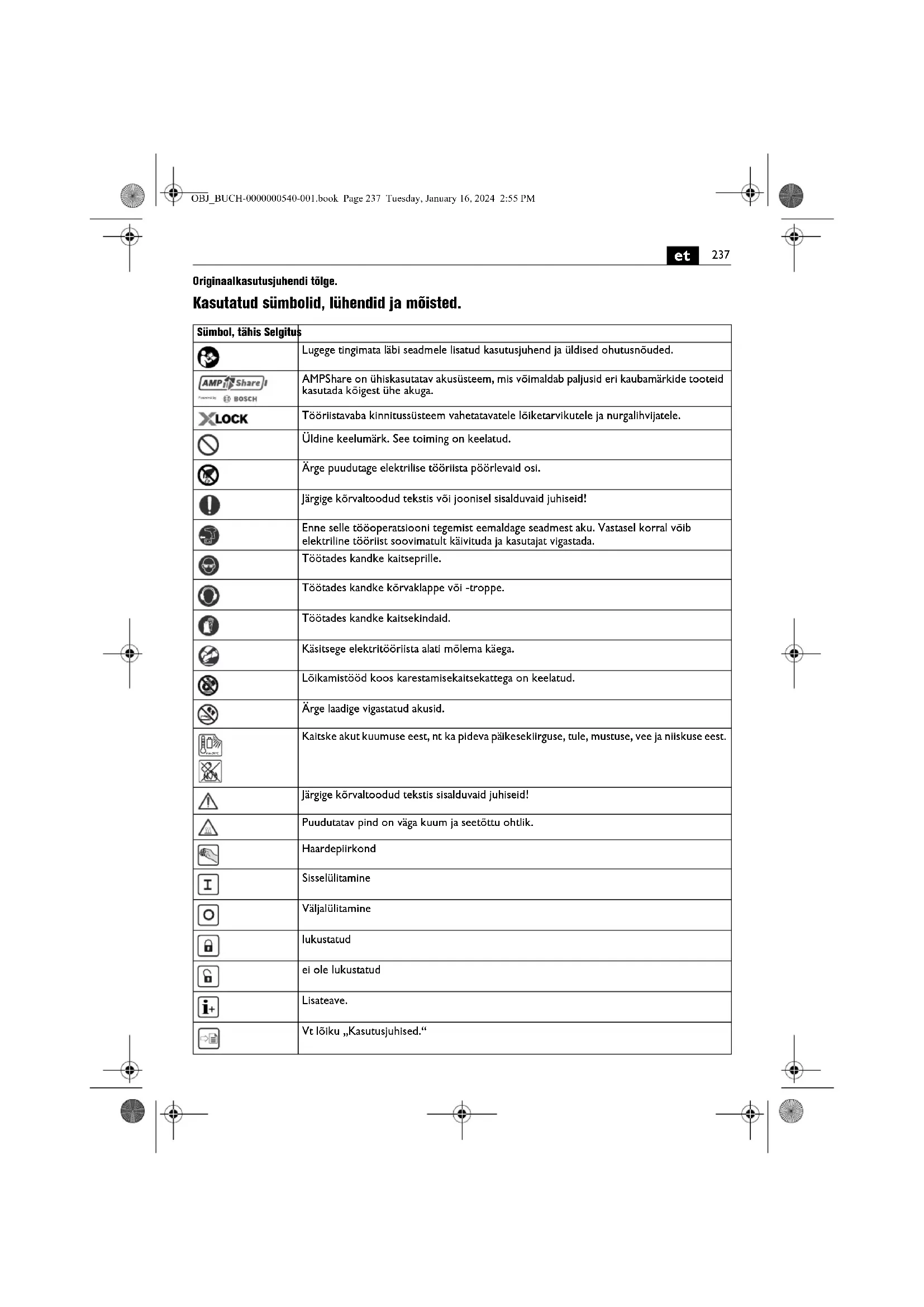

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	AMPShare on ühiskasutatav akusüsteem, mis võimaldab paljusid eri kaubamärkide tooteid kasutada kõlgest ühe akuga.
	Tööriistavaba kinnitussüsteem vahetatavatele lõiketarvikutele ja nurgalihvijatele.
	Üldine keelumärk. See toiming on keelatud.
	Ärge puudutage elektrillise tööriista pöörlevaid osi.
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaitseprille.
	Töötades kandke kõrvaklappe või -troppe.
	Töötades kandke kaitsekindaid.
	Käsitsege elektritööriista alati mõlema käega.
	Lõikamlstööd koos karestamisekaltsekattega on keelatud.
	Ärge laadige vigastatud akusid.
	Kaitske akut kuumuse eest, nt ka pideva päikesekiiirguse, tule, mustuse, vee ja niiskuse eest.
	Järgige kõrvaltoodud tekstis sisalduvaid juhiseid!
	Puudutatav pind on väga kuum ja seetõttu ohtlik.
	Haardeplirkond
	Sisselülitamine
	Väljalülitamine
	lukustatud
	ei ole lukustatud
	Lisateave.
	Vt lõiku „Kasutusjuhlsed.“

238

et

Sümbol, tähis Selgitus
	Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktilvidele.
	Kinnitab elektriltööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktilvidele.
	Märkus viitab võimalikule ohuolukorrare, mis võib kaasa tuua tõsised vigastused või surma.
[X05K]	Ringlussevõtu tähis: tähistab korduskasutatavaid materjale
	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Tähistab ümbertöödeldavaid pakendeid ja tooteid, mida tuleb koguda ja käidelda liigiti.
	Aku tüüp
[K2X5]	Laadimisseadme tüüp
(**) võib sisaldada arve või tähti
(Ax – Zx) Tähistus sisekasutuseks

Tähis Rahvusvaheline ühik Selgitus
n_0	/mln, mln^-1 , rpm, r/min Tühkäigupöörete nimlarv
UV Nimipinge
M...	mm Meetermõõdustik
∅ mm Detaili läbimõõt
	mm	∅D=lihv-/löikeketta max läbimõõt∅H=siseava läbimõõtT = lihv-/löikeketta paksus
	mm	∅D=lihvketta max läbimõõt
	mm M=kinnitusflantsi keereI=keermestatud spindli pikkus
	mm	∅D=terasharja max läbimõõtM=kinnitusääriku/vahetatava löiketarviku keereT=max traadipikkus
	mm	∅D=teemantpuurkrooni suurim läbimõõtM=kinnitusääriku/vahetatava löiketarviku keere
	kg Elektritöörlista kaal EPTA-protseduuri 01 järgi ilma aku javahetatava löiketarvikuta koos kaitsekattega tüüp A / B
	kg Aku kaal
[H6OC]	dB Helirõhu tase
[DSKOS]	dB Helivõlmsuse tase
[7EZH]		Mõõtemääramatus
[STTM]	m/s^2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)

Tähis Rahvusvaheline ühik Selgitus
a_h,AG	m/s ^2	keskmine vibratsioonitase nurklihvmasinaga töötamisel
a_h,DS	m/s ^2	keskmine vibratsioonitase lihvpaberiga lihvimisel
	m, s, kg, A, mm, V, W, N, °C, dB, min, m/s ^2	Rahvusvahelise möötühikute süsteemi SI põhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnöuded ja juhised. Ohutusnöuete ja juhlste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise töörlista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

Käsijuhtimisega, akutoitel nurgalihvmasin on möeldud löikamiseks, karestamiseks ning metall- ja kivimaterjalide harjamiseks, kivimaterjalide puurimiseks teemantaugustajaga ilma vett kasutamata.

Segumaterjalidest lihvketastega lõikamistöödel tuleb kasutada spetsiaalset kaitsekatet.

Kivi lõikamisel tuleb tagada piisava jõudlusega tolmuimemine.

Kasutamiseks lubatud lihvimistarvikud võimaldavad kasutada tööriista lihvpaberiga lihvimiseks.

Elektritööriista ei tohi kasutada betooni lihvimiseks.

Ühised ohutusjuhised lihvimise, lihvpaberiga lihvimise, traatharjadega töötamise või abrasiivlõikamise kohta.

Elektritööriista tuleb kasutada lihvija, lihvpaberiga lihvija, traatharja, augustaja või abrasiivlõikajana. Lugege läbi kõik seadmega kaasasolevad

ohutusjuhised, juhendid, kujutised ja andmed. Kui kölki alljärgnevaid juhiseid ei järgita, vöib see pöhjustada elektrilööki, tulekahju ja/völ raskeid vigastusi.

See elektriline tööriist ei sobi poleerimiseks. Seadme kasutamine otstarbel, milleks see ei ole ette nähtud, on ohtlik ja vöib tekitada vigastusi.

Ärge kasutage tööriista eesmärgil, milleks tööriist ei ole looddud ja mille jaoks ei ole tootja soovitanud seda kasutada. Tööriista ümberehitamisest tingituna võib kasutaja kaotada seadme üle kontrolli või saada tõsiseld kehavigastusi.

Ärge kasutage vahetatavaid lõiketarvikuid, mida tootja ei ole spetsiaalselt sellel eesmärgil ette näinud või kasutada lubanud. See, et tarvikut on võimalik elektritööriista külge kinnitada, ei taga veel selle kasutusohutust.

Vahetatava lõiketarviku lubatud pöörete arv peab olema vähemalt nii kõrge nagu tööriista peal märgitud suurim pöörete arv. Vahetatav lõiketarvik, mis pöörleb lubatust kiiremini, võib murduda ja eemale paiskuda.

Tarviku välisläbimõöt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda.

Tarviku kinnitamise mõõdud peavad sobima elektritööriista kinnitamise mõõtudega. Kui kinnitada elektritöörlista külge tarvikuld, mis ei ole lase end kindlalt seadme külge kinnitada, siis vibreerivad need tugevasti ning kasutaja võib kaotada töörlista üle kontrolli.

Ärge kasutage kahjustatud löiketarvikuid. Kontrollige iga kord enne tarvikute või lihvketaste kasutamist, et neil ei esineks täkkeid ega mõrasid, et lihvtaldrikutel ei esineks mõrasid, kerget või tugevat kulumist, et traatharjadel ei esineks murdunud traate. Kui elektritöörilist või vahetatav löiketarvik maha kukub, siis kontrollige, kas see on kahjustatud või kasutage kahjustamata tarvikut. Kui olete tarvikut kontrollinud ja asunud seda kasutama, siis hoidke end ja kõrvalseisjad põörleva tarviku alast eemal ning laske seadmel ühe minuti jooksul töötada täiskirusel. Kahjustatud tarvikud murduvad enamasti juba testimise käigus.

Kandke isikukaitsevarustust. Olenevalt töö iseloomust kandke täismaski, silmakaitsmeid vöi kaitseprille. Vajaduse korral kandle tolmumaski, kuulmiskaitset, kaitsekindaid vöi spetsiaalset pölle, mis hoilab lihhvimis- ja materjaliosad eemal. Kaitske silmi eemalepaiskuvate vöörkehade eest, mis tekivad erinevate kasutusvilside käigus. Tolmumask vöi respiraator peavad suutma filtreerida iga kasutusega tekkivat tolmu. Kui viibite pikemat aega mürarikkas keskkonnas, vöib see teie kuulmist kahjustada.

Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku murdunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsest tööpiirkonda.

Hoidke elektritööriista kasutamise ajal isoleeritud haardepindadest, kui teete sellega töid, kus kinnitatav tarvik vöib tabada varjatud elektrijuhtmeid. Kokkupuude pingestatud juhtmega vöib pingestada seadme metallosi ja pöhjustada elektrilööki.

Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kokku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle.

et

Seadme transportimise ajal ärge laske seadmel töötada. Teie rõivad võivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse.

Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tömbab tolmu korpusesse, kuhjuv metallitolm vöib pöhjustada elektrilisi ohte.

Ärge käitage tööriista põlevate materjalide läheduses. Need materjalid võivad tekkivatest sädemetest põlema süttida.

Ärge kasutage tarvikuid, mille puhul tuleb kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja asjaomased ohutusnõuded

Tagasilöök on äkkreaktsioon, mis järgneb blokeeruva või kinnikiilunud põörleva tarviku töttu, nagu lihvketas, lihvtaldrik, traathari jne. Kinnikillumine või blokeerumine põhjustab põörleva lõiketarviku äkilist seiskumist. Selle tagajärjel hakkab kontrollimatu elektritööriist blokeerumiskohal lõiketarviku põörlemissuunale vastassuunas kiiremini põörlema. Kui nt vahetatav lihvketas toorikusse haakub või kiilub, võib toorikusse sukeldatava lihvketta serv kinni jääda ning lihvketas selle tagajärjel toorikust välja viskuda või tagasilööki põhjustada. Vahetatav lihvketas viskub kasutaja poole või temast eemale, olenevalt lihvketta põörlemissuunast blokeerumiskohas. Seejuures võivad lihkvettad ka murduda.

Tagasilöök tekib elektritööriista vale kasutuse ja/või puudulike töötingimuste tagajärjel. Alljärgnevalt on kirjeldatud sobivaid ettevaatusabinõusid, mille abil saab tagasilööki vältida.

Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu astuda. Suurima kontrolli saavutamiseks tagasilöögijõudude või reaktsioonimomentide üle kasutage alati lisakäepidet, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõudusid kontrollida.

Ärge viige oma kätt kunagi pöörlevate tarvikute lähedusse. Tagasilöögi puhul võib tarvik liikuda üle Tele käe.

Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuunale vastupidises suunas.

Töötage eriti ettevaatlikult nurkade ja teravate servade lähedal. Vältige olukorda, kus tarvik pörkub vastu toorikut või jääb sellesse kinni. Pöörlev tarvik kipub nurkadesse ja teravatesse servadesse kinni jääma, sama juhtub siis, kui tarvik vastu toorikut pörkub. Kinnikiillumine põhjustab tagasilööki või kontrollikaotust.

Ärge kasutage puidu lõikamiseks kettsae ketast, segmentidega teemantketast segmendikaugusega 10 mm ega hammastatud saeketast. Sellised tarvikud põhjustavad sageli tagasilööki või kontrollikaotust.

Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel

Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette nähtud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse pilsavalt ning seetöttu on need ohtlikud.

Painutatud lihvkettad tuleb paigaldada nii, et nende lihvpind ei ulatu üle kettakaitse serva. Asjatundmatult paigaldatud lihvketas, mis ulatub üle kettakaitse serva, ei ole piisavalt kaetud.

Kettakaitse peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa lõikekettast. Kettakaitse aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võlvad süüdata kasutaja rõlvad.

Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: Ärge kunagi kasutage lihvimiseks lõikeketta külgpinda. Lõikekettad on ette nähtud materjali lõikamiseks ketta servaga. Külgsuunas rakendatavate jõudude tolmel võivad need kettad puruneda.

Kasutage valitud lihvketta jaoks alati öige suuruse ja kujuga ning vigastamata seibi. Sobivad selibid kaitsevad lihvetast ja vähendavad lihvketta purunemise ohtu. Löikeketaste selibid vöivad lihvetaste seibidest erineda.

Ärge kasutage suuremate tööriistade kulunud lihvkettaid. Suurema tööriista lihvketas ei ole mõeldud väiksema tööriista suurematele kiirustele ja võib seetõttu murduda.

Kui kasutate mitmikotstarbeks ette nähtud lihvkettaid, siis kasutage vastava rakenduse jaoks alati sobiva kaitsekatet. Kui öiget kaitsekatet el kasutata, vöib vajalik kaitse olla puudulik ja kaasa tuua raskeid vigastusi.

Täiendavad spetsiifilised ohutusnõuded lõikamiseks

Vältige lõikeketta kinnikiildumist või liiga suurt rakendatavat survet. Ärge tehke liiga sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle koormust ja kalduvust kinnikiildumisele ning sellega tagasilöögi või lihvketta purunemise ohtu.

Vältige pöörleva lõikeketta ette ja taha jäävat piirkonda. Kui juhite lõikeketast toorikus endast eemale, võib seade tagasilöögi korral koos pöörleva kettaga otse Teie suunas paiskuda.

Kui lõikeketas kinni kiildub või kui Te töö katkestate, lõlitage seade välja ja hoidke seda paigal, kuni ketas on täielikult seiskunud. Ärge kunagi püüdke veel pöörlevat lõikeketast lõikejoonest välja tömmata, vastasel korral võih tekkida tagasilöök. Tehke kindlaks kinnikiildumise põhjus ja kõrvaldage see.

Ärge lülitage seadet sisse seni, kuni see on veel toorikus. Laske löikekettal köigepealt saavutada maksimaalpöörded, enne kui löiget ettevaatlikult jätkate. Vastasel korral vöib ketas kinni kiilduda, toorikust välja hüpata vöi tagasilöögi pöhjustada.

Toestage plaate või suuri toorikuid selliselt, et vähendada kinnikiiluvast lõikekettast tingitud tagasilöögiriski. Suured toorikud võivad oma raskuse all läbi painduda. Toorikut tuleb toestada mölemalt poolt lihvetast, nii saepilu kui ka serva lähedalt.

Olge eriti ettevaatlikult uputuslöigete tegemisel seintesse või teistesse varjatud objektidesse. Uputatav lõikeketas võib gaasi- või veetorude, elektrijuhtmete või teiste objektide tabamisel põhjustada tagasilöögi.

Ärge tehke ümarlöikeid. Vahetatava lõikeketas võib ülekoormuse töttu kaldu vajuda või blokeeruda, mis võib omakorda põhjustada tagasilööki või lihvketta murdumist ja kaasa tuua raskeid vigastusi.

Spetsiifilised ohutusnõuded liivapaberiga lihvimisel

Kasutage õige suurusega lihvkettaid ning juhinduge lihvketaste valimisel tootja andmetest. Lihvkettad, mis ulatuvad üle lihvtaldriku serva, võivad põhjustada vigastusi, tingida lihvketaste kinnikiilumist või rebenemist või tagasiööki.

Spetsiifilised ohutusjuhised traatharjade kasutamisel

Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tugevat survet. Eemalepaiskuvad traaditükid võivad läbi öhukeste riiete Teie kehasse tungida.

Kettakaitse kasutamisel vältige kettakaitse ja traatharja kokkupuute võimalust. Taldrik- ja kaussharjade läbimõõt võib rakendatava surve ja tsentrifugaaljõudude toimel suureneda.

Täiendavad ohutusnõuded

Kasutage öhukese metallpleki või muu suure pinnaga väga öötsuva materjali ihvimisel sobivaid meetmeid, nagu nt raskeid, painduvaid isolatsioonimatte. Vastaval juhul võib esineda elektritööriista ettenähtud müraemissioonist tunduvalt suurem müraemissioon. Arvestage palju suurema müraemissiooniga ka mürakoormuse riskihindamisel ja sobiva kuulmiskaitse valikul.

Kasutage tootja juhiste järgi elastseid vahekihte, kui need tarnitakse koos lihvkettaga.

Veenduge, et tarvikud on paigaldatud tootja juhiste kohaselt. Paigaldatud tarvikud peavad vabalt pöörlema. Valesti paigaldatud tarvikud võivad töötamise ajal lahti tulla ja eemale paiskuda.

Käsitsege lihvimistarvikuid hoolikalt ja säilitage neid vastavalt tootja juhistele. Vigastatud lihvimistarvikud võivad praguneda ja töötamise ajal puruneda.

Kasutage ainult segmentidega teemantkettaid, millel on negatiivne löikenurk.

Keermestatud tarvikute kasutamise puhul veenduge, et tarviku keere on piisavalt pikk, et seadme spindel sellesse täies ulatuses ära mahuks. Tarviku keere peab spindli keermega sobima. Valesti paigaldatud tarvikud võivad töötamise ajal lahti tulla ja vigastusi tekitada.

Arvestage vale kaitsekatte kasutusega kaasnevate ohtudega.

• Külglihvimise korral A-tüüpi kaitsekatte kasutamisel võivad kaitsekate ja toorik üksteist vastamisi segada ja kontroll seadme üle võib kaduda.
• Kui komposiitmaterjalidest lõikeketastega abrasiivlõikamise korral kasutatakse B-tüüpi kaitsekatet, sils püsib suurem oht, et lihvyketas murdub ning selle tagajärjel lihvimisosakesed ja kettast murdunud killud ning väljaviskunud sädemed kasutajat tabavad.
• A- või B-tüüpi kaitsekatte kasutamisel betooni või müüritise abrasivlõikamise või külgihvimise ajal püsib suurem vigastusoht, mida tingib suuremast tolmutekkest ja tagasilöögist põhjustatud kontrollikaotus.
• A- või B-tüüpi kaitsekatte kasutamisel koos taldrikharjaga, mis on paksem kui suurim lubatud paksus, võivad traadid vastu kaitsekatet minna ja selle tagajärjel võivad traadid murduda.

Kombineeritud lihv- ja abrasiivlõikeketaste kasutamisel tuleb kasutada lõikamiseks mõeldud kaitsekatet (A-tüüpi).

Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vlgastusi.

Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpilirkond üle nt metalliotsijaga. Kasutage statsionaarset tolmuimejat ja puhastage regulaarselt ventilatsiooniavasid. Äärmuslikes kasutustingimustes vöib metallide töötlemisel koguneda elektrilise tööriista sisemusse elektrit juhtivat tolmu. Elektrilise tööriista kaitseisolatsioon vöib kahjustada saada.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud Isolatsioon ei taga kaitset elektrilöögi eest.

Töötamisel kasutage alati lisakäepidet. Lisakäepide tagab elektrilise tööriista kindla juhtimise.

Pärast kipsi sisaldavate materjalide töötlemist: Puhastage elektrilise tööriista ja lülituselemendi ventilatsiooniavasid kuiva ja ölivaba suruõhuga. Vastasel korral vöib kipsi sisaldav tolm ladestuda elektrilise tööriista korpusesse ja lülituselemendi piirkonda ning öhuniiskuse toimel köveneda. See vöib häirida lülitusmehhanismi tööd.

Aku kasutamine ja käsitsemine (akud).

Ohutusjuhised kehtivad üksnes 18V-FEIN-Li-Ionen-AMPShare-akude kohta.

Kasutage akut ainult AMPShare-partneri toodetes. AMPSharelga tähistatud 18V-akud on ühliduvad täielikult järgmiste toodetega:

• Köik FEIN-18V-AMPShare-süsteemi tooted
• Köik AMPShare-partnerite 18V-tooted

Töötades ja laadides valede, kahjustatud, remonditud või ise kokkupandud akude, imitatsioonide ja võõrkaubamärkidega püsib tulekahju ja/või plahvatusoht.

242

et

Järgige oma toote kasutusjuhendis toodud soovitusi. Ainult nil on võimalik akut ja toodet ohutult käidelda ja akusid ohtlike ülekoormuste eest kaitsta.

Laadige akusid ainult laadijatega, mida soovitab FEIN või AMPShare-partnerid. Kindlat tüüpi akude jaoks sobiv akulaadija võib teist tüüpi akude laadimisel põhjustada tuleohtu.

Aku tarnitakse osaliselt laetuna. Aku võimsuse tagamiseks laadige aku enne esmakasutust laadijas täiesti täis.

Hoiustage akusid lastele kättesaamatus kohas.

Akusid ei tohi osadeks lahti võtta ega avada. Tagage, et akud ei saaks mehaanilisi lõöke. Aku kahjustamisel ja mittesihipärasel kasutusel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad tekitada hingamisteede ärritusi. Väljavoolav akuhape võib põhjustada nahaärritust või põletusi.

Kui peaks juhtuma, et akuvedelikku sattub nahale, tuleb loputada kahjustatud kohta koheselt rohke veega. Kui peaks juhtuma, et akuvedelikku sattub silma, loputage silmi puhta veega ja pöörduge kohe arsti poole!

Kui akuvedelikku on sattunud ümbritsevatele esemetele, siis kontrollige nende seisukorda. Et vedelikku ei satuks nahale, kandke kaitsekindaid. Puhastage märgunud osad kuiva majapidamispaberiga või vahetage need osad vajaduse korral välja. Lekkivad aurud võivad tekitada hingamisteede ärritusi. Väljavoolav akuhape võib põhjustada nahaärritust või põletusi.

Ärge tekitage akus lühist. Kasutusvälisel ajal hoidke aku eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest väikestest metallesemetest, mis võivad tekitada akuklemmide vahel lühise. Äkuklemmide vaheline lühis võib põhjustada põletusi või tulekahju.

Teravad esemed, nagu nt naelad või kruvikeerajad või lõögid, põrutused jms võivad akut kahjustada. Akuklemmide vahel võib tekkida lühis ja aku võib süttida, hakata suitsema, plahvatada või üle kuumeneda.

Ärge kunagi tehke hooldust kahjustatud akudele. Mistahes akude hooldustööd tuleb lasta teha tootjal või tootja poolt volitatud klienditeenindused.

Kaitske akut kuumuse, nt ka pideva päikesekiirguse, tule, vee ja niiskuse eest. Püsib plahvatuse ja lühise oht.

Käitage ja hoiustage akut üksnes ümbrustemperatuuril - 20 °C j a + 50 °C v a h e l. Ärge jätke akut nt suv Sõltuvalt seadmest võib seadme toimimine olla pärsitud temperatuuridel < 0 °C.

Laadige akut üksnes temperatuurivahemikus 0 °C ja +35 °C. Laadige akut USB-pesaga ainult

temperatuurivahemikus +10 °C ja +35 °C. Laadides akut väljaspool lubatud temperatuurivahemikku võib aku saada kahjustusi või suurendada tulekahju ohtu.

Käidelge tühjenenud akusid ettevaatusega. Akud kujutavad endast ohtu, sest need võivad tekitada väga tugevat lühisvoolu. Isegi, kui näib, et liitiumioonaku on tühjenenud, el tühjene need kunagi löplikult.

Ärge pistke akut kunagi vedelikesse, nagu (soola-)vesi või joogid. Kokkupuude vedelikuga võib akut jäädavalt kahjustada. Selle tagajärel võib aku kuumeneda, suitsema hakata, põlema süttida või plahvatada. Ärge jätkake aku kasutamist, vaid pöörduge FEIN volitatud klienditeeninduse poole.

Ärge kasutage kahjustatud akut. Aku kasutamine tuleb koheselt löpetada, kui sellel avalduvad kahtlased omadused, nagu nt löhnaeritus, kuumus, värvuse muutus või deformeerumine. Kahjustatud aku kasutamist jätkates võib aku kuumeneda ja suitsema hakata, põlema süttida või plahvatada.

Äkut ei tohi avada, muljuda, lasta üle kuumeneda või põletada. Nõuete eiramisel püsib põletus- ja tuleoht. Järgige tootja korraldusi.

Kasutage põleva liitiumioonaku kustutamiseks vett, liiva või tulekustutustekki.

Vältige lõöke ja muid füüsilist sekkumist. Lõögid ja sissetunginud esemed võivad akut kahjustada. Selle tagajärel võib aku hakata lekkima või suitsema, süttida põlema või plahvatada.

Ärge laadige akut kunagi öösiti, kui see on järelevalveta. Reeglite eiramine võib teatud teatud tingimustel põhjustada tule- ja plahvatusohtu.

Eemaldage akult originaalpakend alles siis, kui hakkate akut kasutama.

Võtke aku seadmest välja ainult siis, kui elektritööriist on välja lülitatud.

Eemaldage aku seadmest enne seda, kui seadmel hakatakse tegema hooldust või remonti. Kui elektritöörilst käivitub iseenesest, püsib vigastusoht. Kaitske akut niiskuse ja vee eest. Puhastage aku ja tööriista mustunud ühendusi kuiva ja puhta lapiga.

Tööriista transportimiseks ja hoiustamiseks eemaldage eelnevalt aku.

Järgige FEIN laadijate või AMPShare-partneri kasutusjuhendi ohutusjuhiseid.

Vibratsiooni- ja müraemissiooni väärtused

Siinsetes juhistes toodud vibratsiooni- müraemissiooni väärtused on mõõdetud normiga EN 62841 standardlseeritud mõõtmisprotsessi järgi ning neid saab kasutada elektritööriistade võrdlemiseks. Väärtused võimaldavad anda esialgseid hinnanguid eeldatava viðræsiooni- ja mürataseme kohta.

Toodud vibratsiooni- ja müraemissiooni väärtused kajastavad töörlista peamisi rakendusi.

Kui aga elektritööriista kasutatakse muul eesmärgil, tavapārasest erinevate tarvikutega või ei ole tööriista regulaarselt hooldatud, võib vibratsiooni- ja müratase normist erlineda. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt tõusta.

Vibratsiooni- ja mürataseme täpseks prognoosimiseks tuleb arvestada ka ajaga, mil seade on kas välja lülitatud või ooterežiimil, aga mitte aktiivses kasutuses. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt väheneda.

Enne, kui vibratsiooni- ja mürataseme möju avaldub, tehke käitaja ohutuse tagamiseks kindlaks sellised lisaohutusmeetmed, nagu näiteks: hooldage elektritööriistu ja tarvikuid, hoidke kasutaja käsi soojas, korraldage töökäike.

Ohtliku tolmu käitlemine

Elektrilise töörlistaga töötamisel tekkib tolm, mis vöib olla ohtlik.

Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.

Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseenesilkult süttlda või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.

Tööjuhised.

Ärge kasutage elektritööriista abrasiivlõikamispukiga.

Laske pärast suurt koormust tööriistal veel mõni minut tühikäigul töötada, et tarvik saaks jahtuda.

Tarviku kinnitamine/lahtivõtmine CCG18-125-7 AS (\*\*) :

Vajutage lukustusnuppu (vt Ik 8) üksnes sils, kui mootor on seiskunud. Vastaval juhul püsib oht critööriista kahjustada.

Kinnitusäärikus on tsentreerimisrõnga ümber paigaldatud rõngastihend. Kui see on puudu või ustatud, tuleb rõngastihend tingimata asendada, kui jätkate seadme kasutamist.

Tarviku kinnitamine/lahtivõtmine CCG18-125-7 X AS [\*\*]:

Kasutage ainult originaalseid X-LOCK-tarvikuid, millel on X-LOCK-logo. Ainult originaalsete X- K-tarvikute kasutamisega on tagatud, et peetakse i suurimast lubatud paksusest 1,6 mm. Veelgi emad tarvikud võivad ebaturvaliselt kinnituda ja Sttu võib tarvik lahti tulla.

Pöörake tähelepanu sellele, et vahetatav tarvik ja kinnituspesa ei oleks deformeerunud, vaid oleks ad mustusest ja osakestest.

Järgige lihvimistarvikute möötmeid. Veenduge, et mölemad X-LOCK-lukustusnukid oleks avatud, enne kui asute X-LOCK-tarvikut paigaldama. Puhastage vajaduse korral mölema X-LOCK-lukustusnuki vahelist ala.

Kontrollige pärast paigaldust, et lihvimistarviku serv ei ulatuks üle referentspinna ja oleks korrektselt monteeritud. Kui serv asseteb kõrgemal, tuleb kinnituspesa puhtaks teha või kui sellest ei ole abi, slis ei tohi lihvimistarvikut kasutada.

Vajutage hooba (vt Ik 9) üksnes siis, kui mootor on seiskunud.

Ärge lülltage töörilista sisse, kui hoob on avatud. Vastaval juhul võivad käsi ja sõrmed saada muljuda.

Ärge viige käsi kinnituslabade alasse. Vastaval juhul võivad sõrmed saada muljuda.

Reduktoripea keeramine:

Keerake reduktoripea ettevaatlikult ja korpuselt eemaldamata uude asendisse (vt lk 15).

Varustus

Sujuvkaivitus on mõeldud selleks, et vähendada reaktsioonljõude elektritööriista slsselülltamisel ja vähendada kiiruse kasvades tühipöörete arvule.

Taaskäivituskaitse takistab elektritööriista soovimatut iseeneslikku käivitumist juhul, kui elektritoide peaks käitamise ajal katkema. Lülitage sellisel juhul elektritööriist välja, kontrollige elektritoidet ja lülitage töörilst uuestl slisse.

Elektrooniline ülekoormuskaitse vähendab elektritööriista ülekoormusest tingitud mootori kahjustamise ohtu. Sellisel juhul lülitub elektritööriist ise välja. Lükake nupp VÄLJA, töstke elektritööriist toorikult maha ja kontrollige tarvikut kahjustuste suhtes. Seejärel lülitage seade uuesti sisse.

Aku laetuse astme näidik (vt Ik 13).

Aku laetuse astet nältavad laetuse astme näidiku rohelised LED-tuled. Vajutage laetuse astme näidiku nupule või etkuyada laetuse astet.

Kui pärast laetuse astme näidiku nupule vajutamist ei põle ükski LED-tuli, on aku defektne ja tuleb välja vahetada.

Transport

Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Kasutajal on lubatud akusid vedada maanteel pilranguteta. Kui vedu teostab kolmas isik (nt õhuvedu või ekspedeerimine), tuleb järgida pakendile ja tähistusele esitatavaid erinõudeid. Toote veoks ettevalmistusse tuleb kaasata ohtlike ainete ekspert.

Saatke akusid posti- või kullerteenusega üksnes siis, kui aku korpus on kahjustusteta. Kleepige lahtlsed ühendused kinni ja pakendage aku selliselt, et see pakendi sees ei nihkuks. Järgige ka muid riigis kehtivaid eeskirju.

244

et

Korrashoid ja hooldus.

! Palun pidage meeles, et elektritööriista tohib lasta remontida, hooldada ja kontrollida üksnes elektrikul, sest mittesihipärane tehnohooldus ja - remont kujutab endast kasutajale suurt ohtu.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista sisemust ventilatsiooniavade kaudu korrapāraselt kuiva ja ölivaba suruõhuga.

Kipsi sisaldavate materjalide töötlemisega võib kaasneda tolmuteke. Tolm võib ladestuda tööriista sisemusse ja lülituselementidele ning öhuniisukuse möjul köveneda. Selle tagajärjel võib lülitusmehhanism saada kahjutusi. Puhuge sageli kuiva ja ölivaba suruõhu abil ventilatsioonlava de kaudu läbi elektritööriista siseruumi ja üle lülituselementide.

Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Kui FEIN elektritööriist ja tarvikud vajavad remonti, siis pöörduge kohaliku FEIN klienditeeninduse poole. Aadressi leiate internetilehelt: www.fein.com. Seadme kulumise korral uuendage seadmele kinnitatud kleebis ja holatused.

Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com. Kasutage ainult originaalvaruosi.

Vajaduse korral võite ise välja vahetada järgmisi detaile:

Vahetatavad tarvikud, kinnitusäärik (kui olemas), kaitsekate, aku, lisakäepide, tolmukaitsefilter, käekaitse

Hooldus ja puhastus

Puhastage aeg-ajalt aku õhutusavasid pehme, puhta ja kuiva pintsliga.

- Ärge kasutage aku puhastamiseks keemilisi aineid.

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Töökälk CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.

Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.

Keskkonnakaitse, utiliseerimine.

Ärge visake akusid olmejäätmete hulka!

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse vötta.

Viige kogumispunkti ainult täiesti tühjad akud. Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga.

Ainult EL riikidele:

Vastavalt Euroopa Liidu direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud akud eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.

Tarvikute valik

(vt Ik 16 - 20).

Kasutage üksnes FEIN originaaltarvikuid. Tarvik peab olema elektrilise tööriista konkreetse mudeli jaoks ette nähtud.

A-1 Tarvikuna lõikamiseks mõeldud kaitsekate, tüüp A
B-1 Kaitsekate lihvimiseks, tüüp B
1-1 lame lihvketas, tüüp 27
2-1 lõikeketas (kasutage ainult A-tüüpi, lõikamiseks ettenähtud kaitsekatet)
3-1 lamell-lihvtaldrikud
3-2 Tugitaldrikud fiiberlihvcetaste jaoks, fiiberlihvcettad (kasutage kinnitamiseks üksnes komplektis olevat tugitaldriku kinnitusvahendit)
3-3 takjakinnisega lihvtaldrikud, isekinnituvad lihvkettad, isekinnituv lihvtald, švammid (Ainult CCG18-125-7 AS (**) : kasutage sobivat harkvõtit)
4-1 terastraathari trellile
4-2 Terastraathari, lamell-lihvrattad (Ainult CCG18-125-7 AS (**) : kasutage sobivat harkvōtit)
5-1 teemantaugustaja (Ainult CCG18-125-7 AS (**) : kasutage sobivat harkvõtit)
