Tuotetyyppi	Akkukulmahiomakone
Merkki	Fein
Malli	CCG 18-125-7 AS
Virtalähde	Litiumioniakku 18 V, AMPShare-järjestelmä
Levyn maksimihalkaisija	125 mm
Paino (ilman akkua)	Noin 2,5 kg
Jarru	Elektroninen jarru (levyn nopea pysäytys)
Tahattoman uudelleenkäynnistyksen esto	Kyllä
Ylikuormitussuoja	Elektroninen
Pehmeä käynnistys	Kyllä
Kiinnitysjärjestelmä	X-LOCK (työkaluittain) tai kiristyslaippa (version mukaan)
Hammaspään kierto	3 asentoa (säädettävissä ilman työkalua)
Lisäkahva	Kyllä, irrotettava
Suojakupu	Tyyppi A (katkaisu) ja tyyppi B (hionta)
Käyttökohteet	Katkaisu, karhennus, hionta, harjaus, kiven poraus
Huolto	Puhalla ilmanvaihtoaukot kuivalla paineilmalla
Puhdistus	Pehmeä ja kuiva harja ilmanvaihtoaukoille
Yhteensopivat lisävarusteet	Karhennuslevyt, katkaisulaikat, lamellilaikat, harjat, hiomalautaset, timanttirei'itysterät
Takuu	Lainsäädännön ja Fein-valmistajan ilmoituksen mukaisesti
Sertifioinnit	CE, UKCA

Usein kysytyt kysymykset - CCG 18-125-7 AS Fein

Mitä akkua käyttää Fein CCG 18-125-7 AS:n kanssa?

Käytä yksinomaan 18 V litiumioniakkuja AMPShare-järjestelmästä, jotka ovat yhteensopivia Fein-työkalujen ja AMPShare-kumppaneiden kanssa. Akun on oltava hyvässä kunnossa ja vahingoittumaton.

Kuinka vaihtaa hiomalaikka hiomakoneeseen?

X-LOCK-versiossa käytä työkaluittain vipua. Vakioversiossa paina karan lukituspainiketta ja löysää laippa avaimella. Tärkeää: irrota aina akku ennen lisävarusteen vaihtamista.

Mitkä ovat hyväksytyt laikan halkaisijat?

Levyn maksimihalkaisija on 125 mm. Noudata käyttöohjeessa määritettyjä paksuuksia ja reikiä. Käytä vain Fein-suosittelemia lisävarusteita.

Onko hiomakoneessa tahattoman uudelleenkäynnistyksen esto?

Kyllä, tahattoman uudelleenkäynnistyksen estolaite estää työkalun automaattisen uudelleenkäynnistyksen sähkökatkon jälkeen. Sinun on sammutettava ja käynnistettävä työkalu manuaalisesti uudelleen.

Kuinka puhdistaa ja huoltaa työkalu?

Puhdista ilmanvaihtoaukot säännöllisesti pehmeällä ja kuivalla harjalla. Puhalla sisälle kuivaa ja öljytöntä paineilmaa johtavien pölyjen poistamiseksi. Kipsityön jälkeen puhdista ehdottomasti ilmanvaihtoaukot.

Voinko käyttää hiomakonetta hiontaan?

Kyllä, tyypin B suojakuvulla ja sopivalla hiomalaikalla. Voit käyttää itsekiinnittyviä hiomapapereita. Huomio: betonin hionta on kielletty.

Mikä on akun suositeltu säilytyslämpötila?

Säilytä akku välillä -20 °C - +50 °C. Lataa se vain välillä 0 °C - +35 °C (USB: +10 °C - +35 °C). Vältä suoraa auringonvaloa ja lämpöä.

Miten tiedän, onko akku viallinen?

Paina lataustason ilmaisinpainiketta. Jos LED-valot eivät syty, akku on todennäköisesti viallinen ja se on vaihdettava. Älä käytä akkua, jossa on merkkejä kuumuudesta, hajusta tai muodonmuutoksesta.

Mitä tehdä, jos laikka juuttuu?

Sammuta työkalu välittömästi ja odota, kunnes laikka on pysähtynyt kokonaan. Älä yritä poistaa liikkuvaa laikkaa. Tarkista sitten lisävaruste ja työstettävä kappale. Käytä aina lisäkahvaa paremman hallinnan saavuttamiseksi.

Mistä löydän varaosat ja huoltopalvelun?

Alkuperäiset varaosat ovat saatavilla osoitteesta www.fein.com. Korjauksia varten ota yhteyttä valtuutettuun Fein-huoltokeskukseen. Käytä vain alkuperäisiä varaosia.

KÄYTTÖOHJE CCG 18-125-7 AS Fein

Alkuperäisen käyttöohjeen käännös.

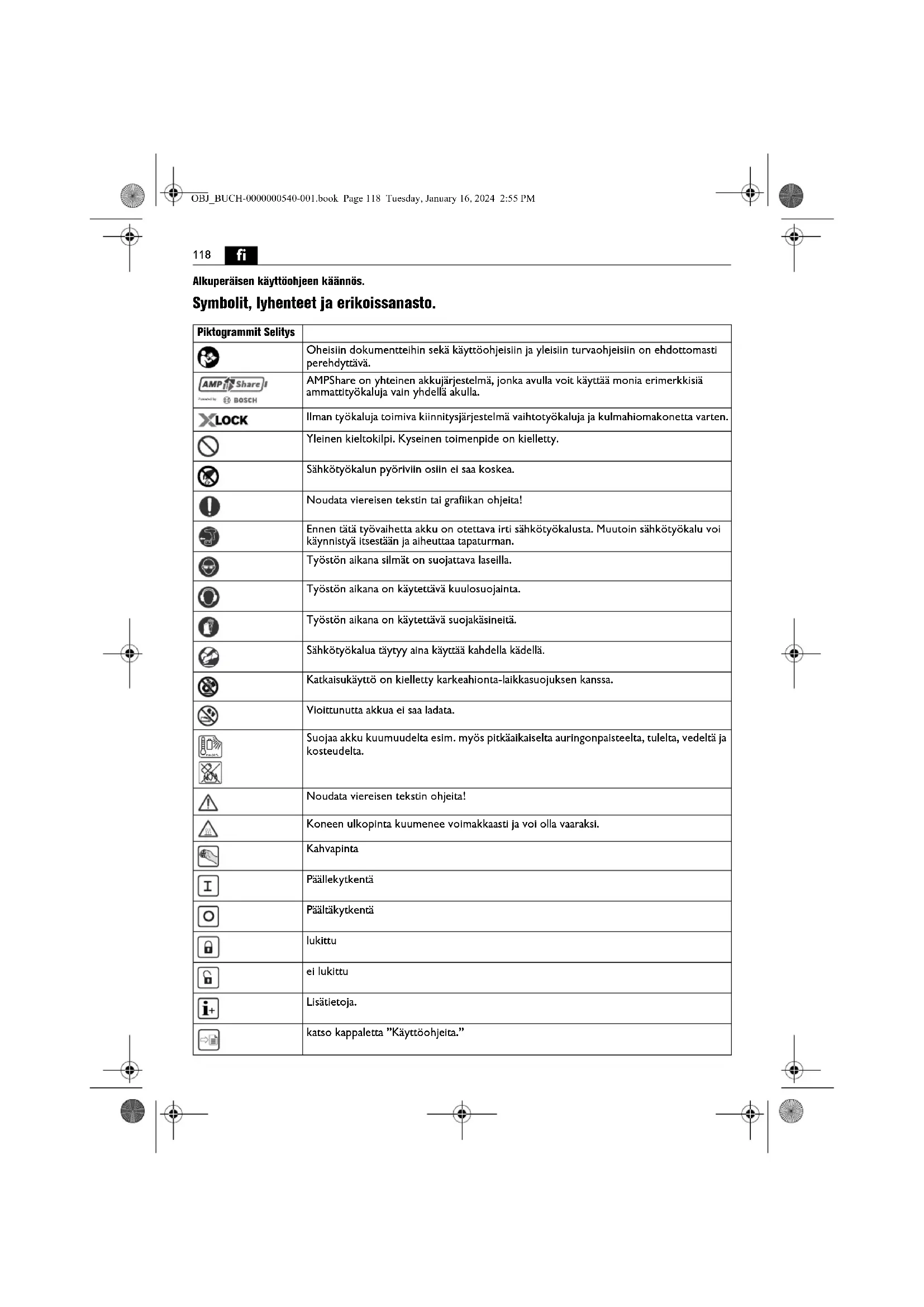

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
AMPShare on yhteinen akkujärjestelmä, jonka avulla voit käyttää monia erimerkkisiä ammattityökaluja vain yhdellä akulla.
XLOCK	Ilman työkaluja toimiva kiinnitysjärjestelmä vaihtotyökaluja ja kulmahiomakonetta varten.
	Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
	Sähkötyökalun pyöriviin osiin ei saa koskea.
	Noudata viereisen tekstin tai grafilkan ohjelta!
	Ennen tätä työvalhetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä ltsestään ja alheuttaa tapaturman.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Sähkötyökalua täytyy aina käyttää kahdella kädellä.
	Katkalsukäyttö on kielletty karkeahlonta-laikkasuojuksen kanssa.
	Violttunutta akkua ei saa ladata.
	Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteeelta, tulelta, vedeltä ja kosteudelta.
	Noudata viereisen tekstin ohjeita!
	Koneen ulkopinta kuumenee voimakkaasti ja voi olla vaaraksi.
	Kahvapinta
	Päällekytkentä
	Päältäkytkentä
	lukittu
	ei lukittu
	Lisätietoja.
	katso kappaletta "Käyttöohjeita."

Piktogrammit Selitys
		Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
		Vahvistaa sähkötyökalun yhdenmukalsuuden Iso-Britannian (Englantl, Wales, Skotlantl) direktiivien mukaisesti.
		Tekstil varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
		Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen
		Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
		Karakterisoi kierrätyskelpoisia pakkauksia ja tuotteita, joita tulee kerätä ja hävittää erikseen toisistaan.
		Akkutyyppi
		Latauslaitteen malli
(**) voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisälä tarkoltuksia varten

Merkki Kansainvälinen yksikkö Selitys
n_0	/min, min ^-1 , rpm, r/min	Arvioitu kierrosluku tyhjäkäynnillä
UV Nimellisjännite
M...	mm Mitta, metrinen kierre
∅ mm Pyöreän kappaleen läpimitta
	mm	∅ _D =hioma-/katkaisulaikan max. halkaisija∅ _H =kiinnitysporauksen halkaisijaT=hioma-/katkaisulaikan paksuus
	mm	∅ _D =hiomalautasen max. halkaisija
	mm M= kiinnityslaipan kierreI=kierrekaran pituus
	mm	∅ _D =kuppiharjan maks. läpimittaM = kiinnityslaipan kierre / vaihtotyökaluT=langan maks. pituus
	mm	∅ _D =timanttiporakruunun maks. läpimittaM = kiinnityslaipan kierre / vaihtotyökalu
	kg Sähkötyökalun paino	EPTA-Procedure 01 mukaan ilman akkua javaihtotyökalua mallin A / B laikan suojuksella
	kg Akun paino
	dB Äänen painetaso
[2KOZ]	dB Äänltaso
[KKEY]		Epävarmuustekijä

120 fi

Merkki Kansainvälinen yksikkö Selitys
a	m/s^2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
a_h,AG	m/s^2	Keskimääräinen tärinäarvo hiottaessa
a_h,DS	m/s^2	Keskimääräinen tärinäarvo hiottaessa hiomalaikalla
	m, s, kg, A, mm, V, W, N, °C, dB, min, m/s^2	Kansainvällseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjelden lai-

minlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta slitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) nilin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäln. Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

Käsinohjattu, akkukäyttöinen kulmahiomakone on tarkoitettu metalli- ja kivimateriaalien katkaisuun, karhentamiseen ja harjaamiseen sekä poraamiseen kiviainekseen timanttiporakruunun kanssa ilman veden käyttöä.

Katkaisussa sidoshiomainetta käyttäen täytyy aina käyt-tää erityistä katkaisusuojusta.

Kiveen leikkauksessa on huolehdittava riittävästä pölyn poistoimusta.

Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää myös hiekkapaperihiontaan.

Sähkötyökalua ei saa käyttää betonin hiontaan.

Yhteiset turvallisuusohjeet hiomista, hiekkapaperihiontaa, työskentelyä teräsharjan kanssa tai katkaisuhiontaa varten

Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek-kapaperihiomakoneena, teräsharjana, reikäleikkurina tai katkalsuhiomakoneena. Lue kaikki turvallisuusohjeet, ohjeet, piirustukset ja tiedot, jotka saat laitteen kanssa. Ellet noudata kaikkla seuraavia ohjelta, se saat-taa johtaa sähköiskuun, tulipaloon ja/tai vaikeisiin louk-kaantumisiin.

Tämä sähkötyökalu ei sovellu kiillotukseen. Jos sähkötyökalua käytetään muuhun kuin sille suunniteltuun tarkoitukseen, se voi olla vaaraksi ja aiheuttaa tapaturman.

Älä käytä sähkötyökalua toimintaan, johon sitä ei ole nimenomaisesti rakennettu ja johon valmistaja on sitä tarkoittanut. Tällalnen rakennemuutos saattaa johtaa hallinnan menettämiseen ja vakaviin ruumiinvammoi- hin.

Älä käytä mitään vaihtotyökaluja, joita ei valmistaja ole tarkoittanut tai ilmoittamat käytettäviksi tälle sähkötyökalulle. Vain se, että pystyt kiinnittämään lisätarviketta sähkötyökaluusi ei takaa sen turvallista käyttöä.

Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri, kuin sähkötyökalussa mainittu suurin kierrosluku. Vaihtotyökalu, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön.

Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida hallita eikä niille ole riittävää suojaa.

Vaihtotyökalun kiinnitysmittojen tulee vastata sähkötyökalun kiinnitysvälineiden mittoja. Vaihtotyökalut, joita el kiinnitetä olkein sähkötyökaluun, pyörivät epätasaisesti, tärisevät hyvin voimakkaasti ja saattavat johtaa hallinnan menettämiseen.

Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma-lautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa tulee tarkistaa, että se on kunnossa, tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaihtotyökalun tasosta ja anna laitteen käydä minuutin verran täydellä kierrosluvulla. Vaurioituneet vaihtotyökalut menevät yleensä rikki tämän testin aikana.

Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasiitä. Silmät tulee suojata ympärlinsä lenteleviltä vierailta esiineiltä , jotka saattavat syntyä erilaisessa käytössä. Pöly-tai hengityssuojanaamareiden täytyy suodattaa pois kyseisessä käytössä syntyvä pöly. Jos olet pitkään altiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.

Katso, että muut pysyvät turvallisella etäisyydellä työkohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sinkoutua kauemmaskin ja vahingolitaa multa varsinalsen työkohteen ulkopuolella olevia.

Pidä sähkötyökalua ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaa osua pili- lossa oleviin sähköjohtoihin. Kosketus jännitteiseen johtoon voi saattaa myös työkalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

Laske kone kädestä vasta sitten, kun vaihtotyökalu on pysähtynyt kokonaan. Vielä pyörivä valhtotyökalu saattaa törmätä työtasoon, jolloin koneen hallinnan voi menettää.

Sähkökone ei koskaan saa olla käynnissä, kun sitä siirrellään ja kannetaan. Pyörivä työkalu voi huomaamatta tulla liian lähelle kehoa ja tarttua esim. vaatteisiin.

Puhdista sähkökoneen ilmanvaihtoaukot säännöllisesti. Moottorin puhallin imee pölyä laitekotelon sisään, missä suuri määrä metallipölyä voi aiheuttaa sähkölskun vaaran.

Älä käytä sähkötyökalua palavien aineiden lähellä. Kipinät voivat sytyttää nältä aineita.

Vaihtotyökaluja, jotka vaativat nestemäisen jäähdytysaineen käyttöä, ei saa käyttää tässä koneessa. Vesi tal muu nestemäinen jäähdytysaine voi aiheuttaa sähköiskun.

Varotoimenpiteet takaiskun varalta

Takaisku on yhtäkkinen reaktio, joka syntyy pyörivän vaihtotyökalun kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni tai jäädessä puristukseen. Tarttuminen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin halitsematon sähkötyökalu sinkoutuu vaihtotyökalun kiertosuunnasta vastakkaiseen suuntaan tarttumakohdasta.

Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työkappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai takalskun. Hiomalaikka lllkkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tarttumakohdassa. Tällöin hiomalaikat voivat myös murtua.

Takaisku johtuu sähkötyökalun väärästä käytöstä tai/ja vääristä työolosuhteista. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa.

Pidä sähkökonetta tukevassa otteessa, seiso tukevasti ja pidä käsivarret asennossa, jossa pystyt hallitsemaan takaiskuvoimat. Käytä aina lisäkahvaa, jolloin takais-kun ja käynnistysmomentin aiheuttamat voimat ovat paremmin hallittavissa. Konetta käyttävä pystyy sopivin varotoimenpitein hallitsemaan takaisku- ja reaktio-voimat.

Varo käsiä, ne eivät saa joutua liian lähelle pyörivää hiomalaikkaa. Takaiskun sattuessa laikka voi satuttaa käsiä.

Ota huomioon, mihin suuntaan työkalu liikkuu takaiskun sattuessa. Takaisku heittää konetta juuttumiskohdasta käsin hiomatyökalun pyörimissuuntaa vasten.

Työskentele erityisen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnahtamasta takaisin työkappaleesta ja juuttumasta kiinni. Pyöriväl- lä vaihtotyökalulla on taipumus juuttua kilnni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan menettämiseen tai takaiskuun.

Älä käytä ketjusahanterää puun leikkaamiseen, ei segmentoitua timanttilaikkaa, jonka segmenttietäisyys on yli 10 mm, eikä hammastettua sahanterää. Tällaiset vaihtotyökalut aiheuttavat usein takaiskun ja sähkötyökalun hallinnan menettämisen.

Erityiset varo-ohjeet hiontaan ja katkaisuun

Sähkötyökalussa saa käyttää ainoastaan koneeseen hyväksyttyjä hiomatyökaluja ja niihin sopivia laikan suojuksia. Hiomatyökalua, joka ei sovellu ko. koneeseen, ei voi suojata kunnolla ja se ei ole turvallinen käyttää.

Hiomalaikat upotetulla keskiöllä on kiinnitettävä niin, että niiden hiomapinta ei ulotu laikansuojan reunan yli. Väärin kiinnitetty hiomalaikka, jonka hiomapintaa laikansuojus ei peitä, ei ole suojattu asianmukaisella tavalla.

Laikan suojus on kiinnitettävä pitävästi sähkökonee- seen ja säädettävä mahdollisimman tehokkaan työtur- vallisuuden saavuttamiseksi niin, että vain pieni osa hiomalaikasta jää avoimeksi koneen käyttäjään päin. Laikan suojus suojaa käyttäjää sinkoilevilta kappaleilta ja tolmil laikan kosketussuojana sekä estää klplnöiden pää- syn esim. käyttäjän vaatetukseen.

Eri hiomatyökaluja saa käyttää ainoastaan niille suositeltuun käyttötarkoitukseen, esim. katkaisulaikkaa ei pidä käyttää hiontaan. Koska materiaali leikataan katkaisuun tarkoitetuilla laikoilla laikan ulkokehällä, muu pinta ei kestä hiottaessa syntyviä sivuttaisvoimia, vaan laikka murtuu.

Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesli hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalai- kan murtumisriskää. Katkaisulaikkjoen laipat saattavat poiketa muitten hiomalaikkojen laipoista.

Älä käytä isompiin sähkötyökaluihin kuuluneita kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikka ei sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne volvat murtua.

Käytä aina sopivaa laikkasuojusta suoritettavaan käyttöön, kun käytät kahteen käyttöön tarkoitettuja hioma- laikkoja. Olkean laikkasuojuksen käytön laimlinlyönti saattaa johtaa puuttuvaan suojaukseen ja vakaviin loukkaantumisiin.

Muita katkaisuun liittyviä erityisvaro-ohjeita

Varo, ettei katkaisulaikka pääse juuttumaan. Älä myöskään paina liikaa tal yritä leikata lilan syvään. Katkaisulaikan ylikuormitus saattaa johtaa laikan vääntymiseen tal sen juuttumiseen, jolloin kone iskee takaisin ja laikka saattaa murtua.

122 fi

Katso, ettet seiso suoraan leikkuulinjalla tai välittömästi pyörivän katkaisulaikan takana. Jos johdat katkaisulaiikkaa suoraan kehosta pois päin, se saattaa ponnahtaa suoraan kehoon päin, jos laikka juuttuu kilinni ja kone iskee takaisin.

Jos katkaisulaikka juuttuu kiinni tai kun keskeytät työn, pysäytä sähkötyökalu ja pidä sitä liikuttamatta paikallaan, kunnes laikka on pysähtynyt. Älä koskaan yritä nostaa vielä pyörivää katkaisulaikkaa irti, se saattaa aiheuttaa takaiskun. Selvitä, miksi laikka juuttui kiinni ja korjaa tilanne.

Sähkötyökalua ei pidä käynnistää uudelleen, kun laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierroslukunsa, ennen kuin varovasti jatkat leikkausta. Muussa tapauksessa laikka saattaa juuttua kiinni, ponnahtaa irti työkappaleesta tai aiheuttaa takaiskun.

Tue litteät tai isot työkappaleet, katkaisulaikan puristukseen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat talpua oman painonsa takla. Työkappaletta tulee tukea molemmilta puolilta levyä, sekä katkaisuleikkauksen vierestä, että reunoista.

Noudata erityistä varovaisuutta, kun leikkuukohde on seinässä kiinni oleva levy tai muu kohde, joka ei ole kokonaan näkyvillä. Katkaisulaikka voi osua kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.

Älä tee kaarileikkauksia. Katkaisulaikan ylikuormitus kasvattaa sen rasltusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollis-suutta, mikä saattaa johtaa vakaviin loukkaantumisiin.

Erityiset varo-ohjeet hiomapaperilla hiontaan

Käytä oikean kokoisia hiomapapereita ja noudata valmistajan tietoja hiomapaperin valinnassa. Hiomapyöröt jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapyörön repeytymiseen tai takaiskuun.

Erityiset varo-ohjeet karkeahiontaan teräsharjal-la

Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Varo ylikuormittamasta lankoja painamalla teräsharjaa liian suurella voimalla työkappa- letta vasten. Irti sinkoilevat langanpätkät voivat helposti tunkeutua ohuen vaatteen tai ihon läpi.

Jos työ vaatii hiomasuojuksen käyttämistä, on tärkeää, että teräsharja ei kosketa hiomasuojusta. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta.

Lisäturvaohjeita

Noudata ohuita metallipeltejä tai muita hyvin taipuvia, suuripintaisia rakenteita hiottaessa sopivia toimenpiteitä, kuten esimerkiksi painavien, taipuisien vaimennusmattojen käyttö. Muussa tapauksessa saattaa esiintyä paljon suurempi yhteismelupäästö, kuin sähkötyökalulle ilmoitettu melupäästö. Ota kasvanut melupäästö huomioon myös melupäästön riskiarvioinnissa ja sopivan kuulosuojalmen vallinnassa.

Käytä joustavia välikkeitä valmistajan ohjeiden mukaisesti, silloin kun niitä toimitetaan yhdessä hiomatyökalun kanssa.

On varmistettava, että työkalut on kiinnitetty valmistajan ohjeita noudattaen. Paikallaan olevien työkalujen on voitava pyöriä vapaasti. Väärin kiinnitetyt työkalut volvat Irrota työstön alkana ja singota pols palkaltaan.

Käsittele hiomatarvikkeita huolellisesti ja varastoi ne valmistajan antamia ohjeita noudattaen. Vioittuneessa hiomatarvikkeessa voi olla halkemia, jolloin se halkeaa kappaleiksi työstön aikana.

Käytä yksinomaan segmentoituja timanttilaikkoja, joissa on negatiivinen leikkuukulma.

Kierrekiinnitteisiä työkaluja käytettäessä on katsot-tava, että työkalun kierreosa on riittävän pitkä koneen karalle. Työkalun kierteen on sovittava tarkalleen koneen karan kierteeseen. Väärin kiinnitetty työkalu saattaa irrotta kesken työstön ja aiheuttaa tapaturman.

Ota huomioon väärien laikkasuojusten käyttöriskit.

• Käytettäessä mallin A laikkasuojusta slvuhiontaan voivat laikkasuojus ja työkappale häiritä toisiaan, mikä johtaa riittämättömään hallintaan.
• Käytettäessä mallin B laikkasuojusta katkaisuhiontaan niputetuilla katkaisulaikoilla, on olemassa lisääntynyt riski joutua ulossinkoutuvien kipinöiden ja hiomahiukkasten sekä hiomalaikan palasten kohteeksi.
• Käytettäessä mallin A tai mallin B laikkasuojuksia katkalsu- tai sivuhiontaan betonissa tai muurauksessa, on olemassa lisääntynyt riski pölyaltistukseen sekä hallinnan menettämiseen ja sen seurauksena takaiskuun.
• Käytettäessä mallin A tai mallin B laikkasuojuksia laikkaharjan kanssa, joka on säädettyä paksumpi, volvat langat osua suojukseen ja se johtaa lankojen katkeamiseen.

Käytettäessä yhdistettyjä hionta- ja katkaisulaikkoja tulee käyttää laikkasuojusta katkaisua varten (malli A). Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimilin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Käytä kiinteää imuria ja puhdista sillä säännöllisesti ilmanvaihtoaukot puhtaaksi. Vaativissa käyttöolosuhteissa voi metallia työstettäessä koneen sisään kertyä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyökalun suojaeristykselle.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara.

Käytä koneessa aina lisäkahvaa. Lisäkahvan ansiosta koneesta saa varmemman otteen.

Kipsipitoisten materiaalien työstämisen jälkeen: Puh- dista sähkötyökalun ja kytkentäelementin ilmanvaihto- aukot kuivalla ja öljyvapaalla paineilmalla. Muutoin kipsipitoinen pöly voi kerrostua sähkötyökalun ja ky- kentäelementin sisäpinnalle ja kovettua sinne ilmankos- teuden seurauksena. Seurauksena volvat olla ongelmat työkalua kytkettäessä.

Akkujen käyttö ja käsittely.

Nämä turvallisuusohjeet koskevat vain 18V-FEIN-litiumioni-AMPShare-akkuja.

Käytä akkua ainoastaan AMPShare-Partner tuotteissa.

AMPShare merkityt 18V-akut ovat täysin yhteensopivia seuraavien tuotteiden kanssa:

- kaikki FEIN-18V-AMPShare-järjestelmän tuotteet - Kaikki AMPShare-Partner 18V-tuotteet.

Jos työskennellään tai asennetaan vääriä, vaurioitu-neita, korjattuja, muutettuja, jäljennettyjä tai muun merkkisiä akkuja on olemassa tulipalo- ja/tai räjähdys-vaara.

Ota huomioon tuotteesi käyttöohjeessa olevat akkusuositukset. Vain näin menetellen voidaan akkua ja tuotetta käyttää turvallisesti, ja akkuja suojata vaaralliselta ylikuormalta.

Lataa akkuja ainoastaan latauslaitteilla, joita FEIN tai jokin AMPShare-Partner suosittelee. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran käytettäessä sitä muiden akkujen kanssa.

Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, akku tulee ladata täyteen latauslaitteessa ennen ensimmäistä käyttöä.

Säilytä akut lasten ulottuvilta.

Akkuja ei saa purkaa, avata tai pienentää. Älä altista akkuja mekaanisille iskuille. Jos akku vaurioituu tai sitä käytetään asiaankuulumattalla tavalla, saattaa siltä purkautua vahingollisia höyryjä ja nesteitä. Höyryt voivat ärsyttää hengitysteitä. Akusta vuotava neste saattaa aiheuttaa ihoärsytystä tai palovammoja.

Jos iho joutuu kosketukseen akkunesteen kanssa, tulee se heti huuhdella runsaalla vedellä. Jos akkunestettä joutuu silmään, huuhtele silmä puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Jos akkuneste on kosteuttanut viereisiä esineitä, tulee kyseiset osat tarkistaa. Vältä ihokosketusta käyttämälä käsineitä. Puhdista osat kuivalla talouspaperilla tai vaihda osat tarvittaessa uusiin. Purkautuvat höyryt voivat ärsyttää hengitysteitä. Akusta vuotava neste saattaa alheuttaa ihoärsytystä tai palovammoja.

Älä oikosulje akkua. Pidä käytöstä poistettu akku loi-tolla paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voi-vat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Terävät esineet esim. naulat ja ruuvitaltat, tai kuoreen kohdistuvat iskut voivat vaurioittaa akkua. Ne saattavat johtaa sisäiseen oikosulkuun ja akun paloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.

Älä koskaan huolla vaurioituneita akkuja. Akkujen kaikki huollot tulisi suorittaa valmistaja tai valtuutetut asiakaspalvelupisteet.

Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdys. Ja oikosulkuvaara.

Käytä ja varastoi akkua vain ympäristön lämpötilassa välittä -20 °C ja +50 °C. Älä esim. jätä akkua kesällä makaamaan autoon. Lämpötilat < 0 °C saattavat laitekohtaisesti johtaa tehonvähennykseen.

Lataa akkua vain ympäristön lämpötilassa väliltä 0 °C ja +35 °C. Lataa USB-liitännällä varustettuja akkuja vain liitännän kautta ja ympäristön lämpötilassa väliltä +10 °C ja +35 °C. Lataaminen lämpötila-alueen ulkopuolella saattaa vahingoittaa akkua tai kasvattaa palovaa-raa,

Käsittele purkautuneita akkuja varovasti. Akut muodostavat vaaranlähteen, koska ne voivat aiheuttaa hyvin suuren oikosulkuvirran. Jopa kun litiumioniakut näyttävät olevan purkautuneita, ne eivät ole purkautuneet täydellisesti.

Älä koskaan upota akkua nesteisiin, kuten (suola-) veteen tai juomiin. Kosketus nesteisiin voi vaurioittaa akkua. Tämä saattaa johtaa akun lämmönkehitykseen, savunmuodostukseen, syttymiseen tai räjähdykseen. Älä Jatka akun käyttöä, vaan käänny FEIN:In valtuutta-maan asiakaspalvelun puoleen.

Älä käytä viallisia akkuja. Akun käyttö on välittömästi lopetettava, jos se osoittaa epänormaaleja ominaisuksia, kuten esimerkiksi hajunmuodostusta, kuumene-mista, värjääntymistä tai muodonmuutosta. Käytön jatkuessa akku saattaa kuumentua, muodostaa savua, syttyä palamaan tai räjähtää.

Älä avaa, paina, ylikuumenna tai polta akkua. Vääärinkäytöstä syntyy palovamman ja tulipalon vaara. Noudata valmistajan ohjeita.

Sammuta palavat litiumioniakut vedellä, hiekalla tai sammutuspeitteellä.

Vältä fyysisiä iskuja/vaikutuksia. Iskut ja esineiden sisään tunkeutuminen voivat vaurioittaa akkuja. Tämä saattaa johtaa akun vuotoihin, lämmönkehitykseen, savunmuodostukseen, syttymiseen tal räjähdykseen.

Älä koskaan lataa akkua ilman valvontaa, yön aikana. Plittaamattomuus saattaa määrätylssä tilantelssa alheuttaa palo- ja räjähdysvaaran.

Poista akku alkuperäistä pakkaustaan vasta, kun se otetaan käyttöön.

Poista akku sähkötyökalusta ainoastaan sen ollessa poiskytkettynä.

Irrota akku sähkölaitteesta ennen sähkölaitteeseen kohdistuvia töitä. Jos sähkötyökalu käynnistyy tahattomasti, syntyy loukkaantumisvaara

Pidä akku suojattuna kosteudelta ja vedeltä. Puhdista akun ja sähkötyökalun likaantuneet liitännät kuivalla ja puhtaalla liinalla.

Poista akku sähkötyökalun kuljetuksen ja säilytyksen ajaksi.

Noudata FEIN:in tai AMPShare-Partnerin latauslaitteen käyttöohjeissa olevia turvallisuusohjeita.

124 fi

Värinä- ja melupäästöarvot

Näissä ohjeissa mainitut värähtely- ja melupäästöarvot on mitattu EN 62841 standardoidun mittausmenetelmän mukaisesti ja nilitä voidaan käyttää sähkötyökalujen vällisissä vertailussa. Ne sopivat myös värähtely- ja melupäästöarvojen alustavaan arviointiin.

Mainitut värähtely- ja melupäästöarvot vastaavat sähkötyökalun pääasiallista käyttöä.

Jos sähkötyökalua kuitenkin käytetään eri töissä, eri vaihtotyökalujen kanssa tai riittämättömällä huol- lolla, voivat värähtelyn yhteisarvot ja melupäästöarvot poiketa ilmoitetuista. Tämä saattaa kasvattaa koko työ- aikajakson värähtely- ja melurasitusta huomattavasti. Värähtely- ja melurasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on smmutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtely- ja melurasitusta.

Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän ja melun vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.

Terveydelle vaarallisten pölyjen käsittely

Työvalheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyppisen pölyn koskettaminen tai hengittämlinen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä sillkaatelsta, maalnpolstoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä rilppuu nilden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai alheuttaa räjähdyksen. Klinöintiä pölysälliön fähelsyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajolissa. Materlaalin valmistajan työstöohjelta on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Työstöohjeita.

Älä käytä sähkötyökalua katkaisuhiontatelineessä. Anna sähkötyökalun käydä muutaman minuutin kuormittamattomana voimakkaan kuormituksen jäl- keen, jotta se jäähtyy.

Vaihtotyökalun asennus/irrotus CCG18-125-7 AS (\*\*):

Käytä lukitusnuppla (katso sivu 8) alnoastaan moottorin ollessa pysähdyksessä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.

Kiinnityslaipassa on O-rengas keskityslaipan ympäri. Jos tämä rengas puuttuu tai on vaurioitu-nut, vaihda se ehdottomasti ennen jatkokäyttöä.

Vaihtotyökalun asennus/irrotus CCG18-125-7 X AS (\*\*) :

Käytä ainoastaan alkuperäisiä X-LOCK-vaihtotyökaluja, joissa on X-LOCK merkintä. Vain X-LOCK-vaihtotyökaluissa on varmaa, että 1,6 mm kiinnityspaksuus on noudatettu. Suurempi kiinnityspaksuus saattaa johtaa epävarmaan kiinnitykseen, ja vaihtotyökalu voi irrota.

Tarkista, että vaihtotyökalussa sekä kiinnityksessä ei ole muodonmuutoksia ja että ovat vapaita liasta ja hiukkasista.

Ota huomioon hiomatyökalun mitat. Varmista että molemmat X-LOCK-lukitsimet ovat auki, ennen kuin asennat X-LOCK vaihtotyökalun. Puhdista tarvittaessa alue kahden X-LOCK-lukitsimen välissä.

Tarkista asennuksen jälkeen, ettei hiomatyökalun reuna ylitä vertailupintaa ja sen näin ollessa oikein asennettu. Jos reuna on korkeammalla, klinnike on puhdistettava tai sitten ei hiomatyökalua saa käyttää.

Käytä vipua (katso sivu 9) ainoastaan moottorin ollessa pysähdyksessä.

Älä käynnistä sähkötyökalua kiinnitysvivun ollessa auki. Muussa tapauksessa on olemassa käden ja sormen vaara jäädä puristukseen.

Älä kosketa kiristysleukojen aluetta. Muussa tapauksessa sormen on vaara jäädä puristukseen.

Vaihteen asento:

Käännä vaihteen pää varoen ja sitä kotelosta irrotta-matta uuteen asentoon (ks. sivu 15).

Laitteen osat

Pehmeän käynnistyksen tarkoitus on sähkötyökalun käynnistyksessä ja ryntökäynnissä esiintyvien vastavoi- mien vähentäminen joutokäyntlä vastaavlksi.

Jälleenkäynnistyssuoja estää sähkötyökalua käynnistymästä uudelleen itsestään jos sähkönsyöttö katkeaa käytön aikana. Sammuta sähkötyökalu tässä tapauksessa, tarkistaa sähkönsyöttö ja käynnistä sitten sähkötyökalu uudelleen.

Elektroninen ylikuormitussuoja pienentää moottorivau- rion riskiä sähkötyökalun ylikuormituksessa. Sähkötyö- kalu kytkeytyy tässä tapauksessa automaattisesti pois päältä. Saata seuraavaksi kytkin pois-asentoon, poista sähkötyökalu työkappaleesta ja tarkista että vaihtotyö- kalussa ei ole vaurioita. Käynnistä sen jälkeen sähkötyö- kalu uudelleen.

Akun lataustilan näyttö (ks. sivu 13).

Lataustilan voi osoittaa akussa olevan lataustilan näytön vihreistä ledeistä. Paina lataustilan näytön painiketta lataustilan näyttämiseksi. Jos lataustilan painiketta painettaessa mikään led ei syty, akku on viallinen ja tulee vaihtaa.

Kuljetus.

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vahingoittumaton. Telppaa avoimet liittimet umpeen ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa. Ota myös huomloon mahdolliset tarkemmat kansalliset määräykset.

Kunnossapito, huolto.

Ota huomioon, että alnoastaan sähköalan ammat- tilaiset saavat periaatteessa korjata, huoltaa ja tar- kistaa sähkötyökaluja, koska asiaton kunnostus saattaa aiheuttaa huomattavan vaaran käyttäjälle.

Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on

siksi hyvä puhdistaa sisältä säännöllisin välein puhalta-malla kuivaa, öljytöntä paineilmaa koneen ilmanvaihto-aukkoihin.

Kipsipitolsen alneen käsltelyssä voi syntyä pölyä. Tätä voi kerääntyä sähkötyökalun sisälle sekä kytkentäoslin ja kovettua ilman kosteuden seurauksena. Kytkentämekanismi saattaa vaurioitua tästä.

Puhalla sähkötyökalun sisätila puhtaaksi tuuletusaukkojen ja kytkentäosien kautta kuivalla öljyvapaalla paineilmalla.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Ota FEIN asiakaspalveluun yhteyttä, jos sinulla on korjausta vaativia FEIN sähkötyökaluja tai tarvikkeita. Osoitteen löydät Internetistä osoitteesta www.fein.com.

Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Käytä varaosina vain alkuperäisosia.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Vaihtotyökalut, kiinnityslaippa (jos mukana), laikka-suojus, akku, lisäkahva, pölynsuoja-suodatin, käsisuojus

Kunnossapito ja puhdistus.

Puhdista akun tuuletusaukot ja liittimet silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.

- Älä käytä mitään kemikaaleja akun puhdistuksessa.

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tal kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaoIonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englantl, Wales ja Skotlantl) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Ympäristönsuojelu, jätehuolto.

Alä heitä akkua talousjätteisiin!

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.

Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.

Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.

Vain EU-maita varten:

Eurooppalaisen direktiivin 2006/66/EY mukaan tulee vialliset tai loppuun käytetyt akut kerätä erikseen ja tolmittaa ympäristöystävälliseen kierrätykseen.

Lisätarvikevalikoima

[ks. sivut 16 - 20].

Käytä ainoastaan alkuperäisiä FEIN-tarvikkeita. Tarvik- keiden tulee soveltua kyseiseen konetyypplin.

A-1 Laikkasuojus katkaisua varten, malli A
B-1 Laikkasuojus hiontaa v arten, malli B
1-1 Rouhintalaikka, malli 27
2-1 Katkaisulaikka (käytä ainoastaan katkaisuun tarkoitetun laikka-suojuksen malli A kanssa)
3-1 Lamellihiomalautanen
3-2 Suojalautanen kuituhiomalautasia varten, kuituhiomalautaset (kiinnitä alnoastaan toimitukseen kuuluvalla tuki-lautasen kiinnitysvälineellä)
3-3 Hiomalautanen tarralla, tartuntahiomapyöröt, tartunta hioma-villa, sienet (Vain CCG18-125-7 AS (**): Käytä sopivaa kiinto-avainta)
4-1 Teräslanka-kartioharjat
4-2 Teräslanka-kuppiharjat, lamellihiomalaikat (Vain CCG18-125-7 AS (**): Käytä sopivaa kiintoavainta)
5-1 Timanttireikäleikkuri (Vain CCG18-125-7 AS (**) : Käytä sopivaa klinto- avainta)

126
