MANUALE UTENTE CCG 18-125-7 AS Fein

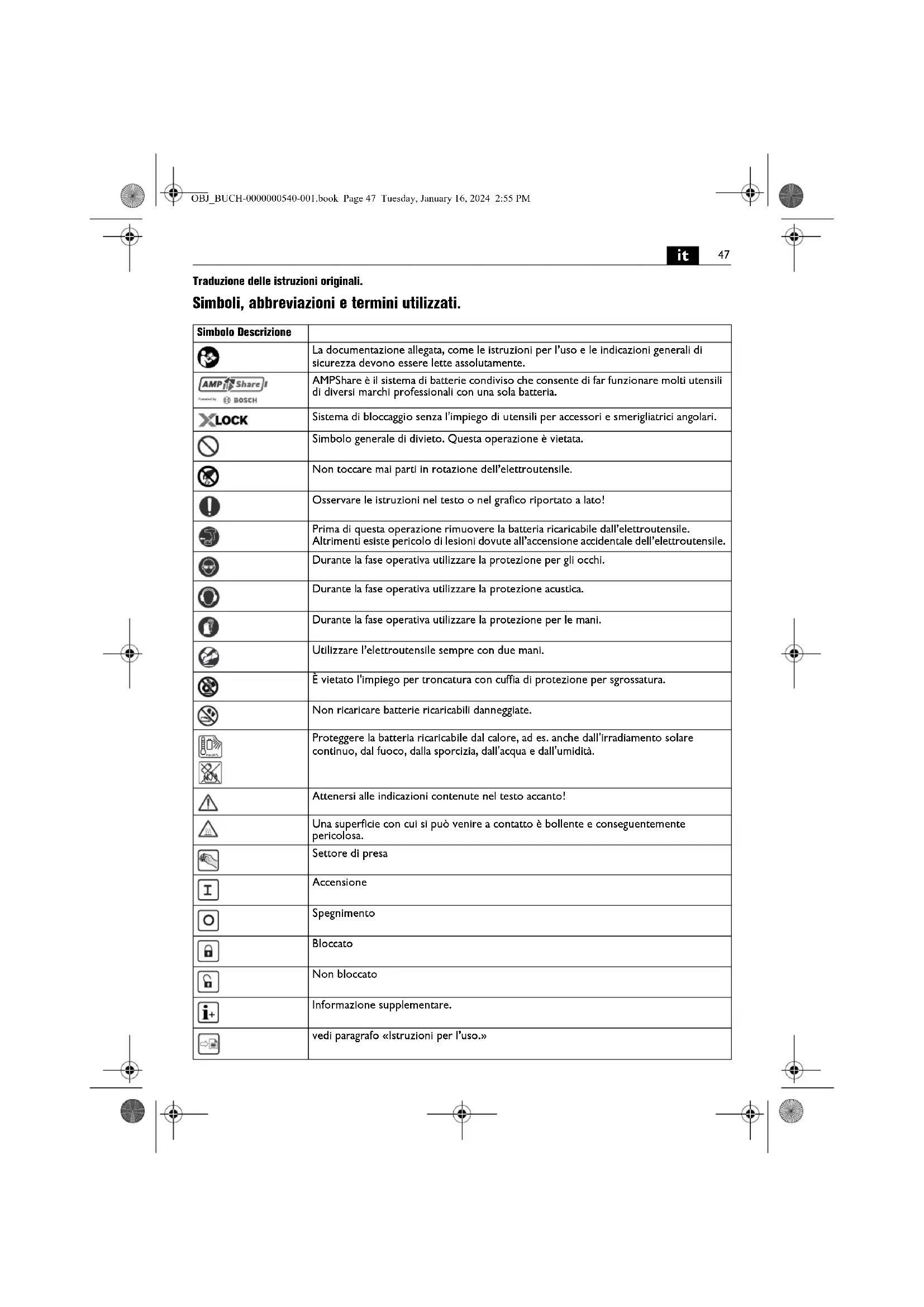

Traduzione delle istruzioni originali. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. AMPShare è il sistema di batterie condiviso che consente di far funzionare molti utensili di diversi marchi professionali con una sola batteria. Sistema di bloccaggio senza l'impiego di utensili per accessori e smerigliatrici angolari. Simbolo generale di divieto. Questa operazione è vietata. Non toccare mai parti in rotazione dell’elettroutensile. Osservare le istruzioni nel testo o nel grafico riportato a lato! Prima di questa operazione rimuovere la batteria ricaricabile dall’elettroutensile. Altrimenti esiste pericolo di lesioni dovute all’accensione accidentale dell’elettroutensile. Durante la fase operativa utilizzare la protezione per gli occhi. Durante la fase operativa utilizzare la protezione acustica. Durante la fase operativa utilizzare la protezione per le mani. Utilizzare l’elettroutensile sempre con due mani. È vietato l'impiego per troncatura con cuffia di protezione per sgrossatura. Non ricaricare batterie ricaricabili danneggiate. Proteggere la batteria ricaricabile dal calore, ad es. anche dall'irradiamento solare continuo, dal fuoco, dalla sporcizia, dall'acqua e dall'umidità. Attenersi alle indicazioni contenute nel testo accanto! Una superficie con cui si può venire a contatto è bollente e conseguentemente pericolosa. Settore di presa Accensione Spegnimento Bloccato Non bloccato Informazione supplementare. vedi paragrafo «Istruzioni per l’uso.» max.50°C OBJ_BUCH-0000000540-001.book Page 47 Tuesday, January 16, 2024 2:55 PM48

Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. Certifica la conformità dell'elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. Simbolo riciclaggio: contrassegna materiali riutilizzabili Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. Contrassegna imballi e prodotti riciclabili che devono essere raccolti e smaltiti separatamente. Tipo di batteria ricaricabile Tipo di caricabatteria (**) può contenere cifre o lettere (Ax – Zx) Contrassegno per uso interno Simbolo Descrizione Simbolo Unità internazionale Descrizione

, rpm, r/min Misurazione numero di giri al minimo U V Tensione di taratura M... mm Misura, filettatura metrica Ø mm Diametro di un componente rotondo mm Ø

=max. diametro disco abrasivo di sgrossatura e da taglio

=Diametro del foro di alloggiamento T=Spessore del disco abrasivo di sgrossatura e da taglio mm Ø

=max. diametro platorello mm M=Filettatura per flangia di serraggio l=Lunghezza dell’alberino filettato mm Ø

=max. diametro spazzola a tazza M=Filettatura per flangia di serraggio / accessorio T=max. lunghezza del filo mm Ø

=max. diametro corona di foratura diamantata M=Filettatura per flangia di serraggio / accessorio kg Peso dell'elettroutensile conformemente EPTA-Procedure 01 senza batteria ricaricabile e accessorio con cuffia di protezione tipo A / B kg Peso della batteria ricaricabile

dB Livello di pressione acustica

Per la Vostra sicurezza. Leggere tutte le avvertenze di pericolo e le istruzioni opera- tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e comple- tamente queste istruzioni per l’uso e le «Indica- zioni generali di sicurezza» allegate (numero di documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell’elet- troutensile. Attenersi anche alle norme nazionali in vigore concer- nenti la sicurezza sul lavoro. Utilizzo previsto per l’elettroutensile: La smerigliatrice angolare per l'utilizzo manuale, azio- nata da batteria ricaricabile, è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi nonché per la foratura in materiali pie- trosi con corone di foratura diamantate senza l'impiego di acqua. Per la troncatura con abrasivo combinato deve essere impiegata una cuffia di protezione speciale per la tron- catura. Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere. Con utensili abrasivi ammessi l'elettroutensile può essere utilizzato per la levigatura con carta vetrata. L'elettroutensile non deve essere impiegato per la levi- gatura di calcestruzzo. Indicazioni generali di sicurezza relative ad ope- razioni di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche o troncatura. Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice con l'impiego di carta vetrata, spazzola metallica, punta per fori o troncatrice. Leggere tutte le indicazioni di sicurezza, istruzioni, illu- strazioni e dati che vengono forniti insieme all'apparec- chio. In caso di mancata osservanza di tutte le seguenti istruzioni vi è pericolo di provocare una scossa elet- trica, di sviluppare incendi e /o lesioni gravi. Questo elettroutensile non è adatto per operazioni di lucidatura. Utilizzando l’elettroutensile per applicazioni non esplicitamente previste per lo stesso, possono veri- ficarsi situazioni pericolose e lesioni. Non utilizzare l'elettroutensile per una funzione per cui lo stesso non è stato espressamente costruito e per un uso non previsto da parte del suo produttore. Una tale modifica può causare la perdita del controllo e gravi lesioni fisiche. Non utilizzare alcun accessorio che non sia stato espressamente previsto e determinato da parte del pro- duttore per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato sull'elettroutensile non garantisce un impiego sicuro. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero mas- simo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. Il diametro esterno e lo spessore dell’accessorio mon- tato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a suffi- cienza. Le dimensioni per il fissaggio dell'accessorio devono adattarsi alle dimensioni dell'elemento di fissaggio dell'elettroutensile. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provo- care la perdita del controllo. Non utilizzare mai accessori danneggiati. Prima di ogni impiego controllare accessori come dischi abrasivi in merito a scheggiature e incrinature, platorelli in merito a incrinature, usura oppure elevata abrasione, spazzole metalliche in merito a fili allentati o rotti. Se l'elettrou- tensile oppure l'accessorio dovesse cadere, controllare che lo stesso non abbia subito alcun danno oppure uti- lizzare un accessorio intatto. Una volta controllato e montato l'accessorio far funzionare l'apparecchio per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani ed impedendo anche ad altre persone di avvicinarsi all'accessorio rotante. Nor- malmente gli accessori danneggiati si rompono nel corso di questo periodo di prova. Indossare equipaggiamento protettivo personale. A seconda dell'impiego indossare protezione totale per il viso, protezione per gli occhi o occhiali di protezione. Se del caso, indossare mascherina per la polvere, prote- zione per l'udito, guanti di protezione o grembiule spe- ciale che tenga lontano particelle da levigatura e particelle di materiale. Gli occhi devono essere protetti K... Non determinato m/s

Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni) h,AG m/s

Valore di oscillazioni medio per smerigliatura angolare h,DS m/s

Valore di oscillazioni medio per smerigliatura con foglio abrasivo m, s, kg, A, mm, V, W, N, °C, dB, min, m/s

Unità di base ed unità derivanti dal sistema unità internazionale SI. Simbolo Unità internazionale Descrizione OBJ_BUCH-0000000540-001.book Page 49 Tuesday, January 16, 2024 2:55 PM50

da corpi estranei che volano via che si formano durante i diversi impieghi. La mascherina antipolvere o protet- tiva devono filtrare la polvere che si forma durante il relativo impiego. Rimanendo esposti per lungo tempo a rumore forte è possibile soffrire di perdita dell'udito. Avere cura di evitare che altre persone possano avvici- narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbi- gliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. Qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elet- trici nascosti, utilizzare l'elettroutensile solamente per le superfici isolate dell'impugnatura. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica. Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completa- mente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il con- trollo sulla macchina pneumatica. Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. Pulire regolarmente le feritoie di ventilazione dell’elet- troutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l'elettroutensile in prossimità di materiali infiammabili. Scintille potrebbero incendiare questi materiali. Non utilizzare mai accessori che richiedanorefrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è un'improvvisa reazione in seguito a blocco oppure agganciamento di accessorio in rota- zione, come disco abrasivo, platorello, spazzola metal- lica ecc. L'aggancio oppure il blocco causa un arresto improvviso dell'accessorio rotante. Di conseguenza l'elettroutensile non più controllabile viene accelerato al punto di blocco in direzione opposta a quella della rotazione dell'utensile. Se p. es. un disco abrasivo rimane agganciato oppure bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che è inserito nel pezzo in lavorazione può rimanere impigliato causando la rottura del disco abra- sivo oppure un contraccolpo. Il disco abrasivo si avvi- cina oppure si allontana dall'operatore a seconda del senso di rotazione del disco che ha nel momento in cui si blocca. In questi casi i dischi abrasivi possono anche rompersi. Un contraccolpo è la conseguenza di un impiego non appropriato dell'elettroutensile e/o condizioni di lavoro non corrette. Lo stesso può essere evitato prendendo misure precauzionali come descritto di seguito. Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supple- mentare in modo da poter avere sempre il maggior con- trollo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchinaraggiunge il regime di pieno carico. Pren- dendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contrac- colpo. Un contraccolpo provoca uno spostamento improvviso dell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco. Lavorare con particolare cautela nel settore di angoli, spigoli taglienti ecc. Impedire che gli accessori urtino contro il pezzo in lavorazione e rimangano agganciati. L'accessorio rotante si inclina in caso di angoli, spigoli taglienti o se lo stesso rimbalza rimane inoltre aggan- ciato. Questo causa una perdita del controllo o un con- traccolpo. Non utilizzare alcuna lama per motosega per il taglio del legno, alcuna mola diamantata segmentata con una distanza segmenti superiore a 10 mm e nessuna lama da taglio dentata. Tali accessori causano spesso un con- traccolpo e la perdita del controllo. Particolari avvertenze di pericolo per operazioni di levigatura e di troncatura Utilizzare esclusivamente utensili abrasivi che siano esplicitamente ammessi per l’elettroutensile in dota- zione e sempre in combinazione con la cuffia di prote- zione prevista per ogni utensile abrasivo. Utensili abrasivi che non sono previsti per l’elettroutensile non possono essere sufficientemente schermati e sono insi- curi. Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga sopra il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge sopra il piano del bordo della cuffia di prote- zione non può essere schermato sufficientemente. La cuffia di protezione deve essere applicata in modo sicuro all’elettroutensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza, questo significa che la parte dell’utensile abrasivo rivolta verso l’operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protegge l’operatore da frammenti, da contatto accidentale con l’utensile abrasivo nonché da scintille che potrebbero far prendere fuoco ai vestiti. OBJ_BUCH-0000000540-001.book Page 50 Tuesday, January 16, 2024 2:55 PM51

Utensili abrasivi possono essere utilizzati esclusiva- mente per le possibilità applicative esplicitamente rac- comandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l’asportazione di materiale con il bordo del disco. Eser- citando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rot- tura della mola abrasiva. È possibile che vi sia una diffe- renza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altro tipo. Non utilizzare mai dischi abrasivi usurati previsti per elettroutensili più grandi. Un disco abrasivo previsto per elettroutensili più grandi non è concepito per le maggiori velocità di elettroutensili più piccoli e può rompersi. In caso di impiego di dischi per un doppio scopo utiliz- zare sempre la cuffia di protezione adatta per l'impiego svolto. Il mancato impiego della cuffia di protezione corretta può influire sulla mancanza della schermatura desiderata e causare lesioni gravi. Ulteriori avvertenze di pericolo specifiche per lavori di troncatura Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottura dell’uten- sile abrasivo. Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l’opera- tore manovra la mola da taglio diritto nel pezzo in lavo- razione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elet- troutensile verso l’operatore. Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l’elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. Assicurare bene piastre o grandi pezzi in lavorazione per ridurre il rischio di un contraccolpo a causa di una mola da taglio bloccata. Pezzi in lavorazione grandi possono piegarsi sotto il loro proprio peso. Il pezzo in lavorazione deve essere supportato su entrambi i lati della mola, ovvero sia in prossimità della linea di taglio che sul bordo. Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti già esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un con- traccolpo se dovesse arrivare a troncare condutture del gas o dell’acqua, linee elettriche oppure oggetti di altro tipo. Non effettuare tagli curvi. Un sovraccarico della mola da taglio aumenta la sua sollecitazione e la rende mag- giormente soggetta ad angolature improprie o a blocchi, creando in questo modo il pericolo di un contraccolpo oppure della rottura dell'utensile abrasivo che può por- tare a gravi lesioni. Avvertenze di pericolo specifiche per lavori di levigatura con carta vetro Utilizzare fogli abrasivi della corretta dimensione ed osservare le indicazioni del produttore per la selezione dei fogli abrasivi stessi. Fogli abrasivi che sporgono dal platorello possono provocare lesioni ed essere causa di aggancio, strappo dei fogli abrasivi o di contraccolpo. Avvertenze di pericolo specifiche per lavori con spazzole metalliche Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sot- toporre i fili metallici a carico troppo elevato eserci- tando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle. Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toc- carsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere aumentati attraverso forze di pressione e tramite l’azione di forze centrifugali. Ulteriori indicazioni di sicurezza Levigando lamiera metallica sottile o altre strutture facilmente vibranti di grande superficie adottare misure adeguate come ad esempio l'impiego di pesanti tappetini ammortizzanti flessibili. In caso contrario può comparire un'emissione totale di rumore molto più alta dell'emissione di rumore indicata dell'elettroutensile. Tenere presente la maggiore emissione di rumore anche per la valutazione del rischio dell'inquinamento acustico e per la selezione di una protezione per l'udito adatta. Utilizzare spessori elastici secondo le istruzioni del pro- duttore, se gli stessi vengono forniti insieme all'utensile abrasivo. Assicurarsi che gli accessori siano montati secondo le istruzioni del produttore. Gli accessori montati devono potersi ruotare liberamente. Accessori montati non correttamente possono staccarsi durante il lavoro ed essere scagliati fuori. OBJ_BUCH-0000000540-001.book Page 51 Tuesday, January 16, 2024 2:55 PM52

Trattare con cura gli utensili abrasivi e conservarli secondo le istruzioni del produttore. Utensili abrasivi danneggiati possono incrinarsi e frantumarsi durante il lavoro. Utilizzare esclusivamente mole diamantate segmentate con angolo di taglio negativo. Utilizzando gli accessori con filetto riportato prestare attenzione affinché la filettatura nell’accessorio sia lunga sufficientemente per supportare la lunghezza dell’alberino dell’elettroutensile. La filettatura nell’accessorio deve essere adatta alla filettatura sull’alberino. Accessori non montati correttamente possono staccarsi durante il funzionamento e causare lesioni. Osservare i rischi derivanti dall'impiego di cuffie di pro- tezione non corrette. – In caso di impiego di una cuffia di protezione Tipo A per la levigatura laterale, la cuffia di protezione può interferire con il pezzo in lavorazione causando un controllo insufficiente. – In caso di impiego di una cuffia di protezione Tipo B per la troncatura con mole da sbavo esiste un rischio elevato di essere esposti a scintille e particelle di levigatura espulse nonché a frementi del disco abra- sivo in caso di una rottura del disco abrasivo stesso. – In caso di impiego di una cuffia di protezione Tipo A o Tipo B per la troncatura o levigatura laterale in cal- cestruzzo o muratura esiste un elevato rischio deri- vante dall'esposizione alla polvere nonché dalla perdita del controllo con contraccolpo come conse- guenza. – In caso di impiego di una cuffia di protezione Tipo A o Tipo B con una spazzola a disco più spessa di quanto è stato definito come massimo, i fili possono colpire la cuffia di protezione causando la rottura dei fili stessi. In caso di utilizzo di dischi abrasivi e mole abrasive per troncatura combinati deve essere impiegata la cuffia di protezione per la troncatura (Tipo A). Non dirigere mai l’elettroutensile verso sé stessi, altre persone o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti. Fare sempre attenzione a cavi elettrici, tubazioni dell’acqua e del gas posati in maniera non visibile. Prima di iniziare a lavorare, controllare la zona di ope- razione utilizzando p. es. un rilevatore di metalli. Utilizzare un impianto di aspirazione stazionario e sof- fiare spesso sulle fessure di ventilazione. In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all'interno dell'elettroutensile. L'isolamento di prote- zione dell'elettroutensile può esserne pregiudicato. È vietato applicare targhette e marchi sull’elettrouten- sile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell’isolamento viene a mancare ogni prote- zione contro scosse elettriche. Lavorare sempre con l’impugnatura supplementare. L’impugnatura supplementare assicura una guida affida- bile dell’elettroutensile. Dopo la lavorazione di materiali contenenti gesso: Pulire con aria compressa asciutta e priva di olio le aperture di ventilazione dell’elettroutensile e dell’inter- ruttore. In caso contrario può depositarsi polvere con- tenente gesso nella carcassa dell’elettroutensile e sull’elemento di comando e, in combinazione con l’umidità dell’aria, la stessa può indurirsi. Questo può causare danni al meccanismo di comando. Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile). Le presenti indicazioni di sicurezza valgono esclusiva- mente per batterie ricaricabili 18V FEIN AMPShare agli ioni di litio. Utilizzare la batteria ricaricabile esclusivamente in pro- dotti dei partner AMPShare. Le batterie ricaricabili 18V contrassegnate AMPShare sono completamente com- patibili con i seguenti prodotti: – tutti i prodotti del sistema FEIN-18V-AMPShare – tutti i prodotti 18V dei partner AMPShare. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione. Osservare le raccomandazioni per la batteria contenute nelle istruzioni per l’uso del Vostro prodotto. Solo in questo modo la batteria ricaricabile ed il prodotto pos- sono essere fatti funzionare senza pericoli e le batterie possono essere protette da sovraccarico pericoloso. Ricaricare le batterie esclusivamente con caricabatte- rie raccomandati dalla FEIN o da uno dei partner AMP- Share. Utilizzando un caricabatteria adatto per un determinato tipo di batterie ricaricabili esiste pericolo di incendio se lo stesso viene impiegato con batterie dif- ferenti. La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria rica- ricabile, prima del primo impiego ricaricare completa- mente la batteria nel caricabatteria. Conservare le batterie ricaricabili al di fuori del raggio di accesso dei bambini. Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di danneg- giamento ed un uso non corretto della batteria ricarica- bile possono fuoriuscire vapori e liquidi dannosi. I vapori possono irritare le vie respiratorie. Il liquido della batteria ricaricabile che fuoriesce può causare irri- tazioni della pelle o ustioni. Qualora la pelle dovesse venire a contatto con il liquido della batteria, risciacquare immediatamente con abbondante acqua. Qualora il liquido della batteria rica- ricabile dovesse penetrare negli occhi, lavare gli occhi con acqua pulita e richiedere immediatamente assi- stenza medica! OBJ_BUCH-0000000540-001.book Page 52 Tuesday, January 16, 2024 2:55 PM53

Se il liquido della batteria ricaricabile ha bagnato oggetti attigui, controllare le parti interessate. Evitare il contatto con la pelle indossando guanti di protezione. Pulire le parti con un foglio di carta per uso domestico asciutto o, se necessario, sostituirle. I vapori che fuo- riescono possono irritare le vie respiratorie. Il liquido della batteria ricaricabile che fuoriesce può causare irri- tazioni della pelle o ustioni. Non cortocircuitare la batteria ricaricabile. Tenere lon- tano la batteria ricaricabile non utilizzata da graffette, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero causare un’esclusione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile può causare ustioni oppure fuoco. La batteria ricaricabile può essere danneggiata da oggetti appuntiti come ad es. chiodi o cacciaviti oppure tramite forza esterna. Può verificarsi un corto circuito interno e la batteria ricaricabile può incendiarsi, fumare, esplodere o surriscaldarsi. Non effettuare in nessun caso la manutenzione di bat- terie ricaricabili danneggiate. La manutenzione com- pleta di batterie ricaricabili dovrebbe avvenire esclusivamente da parte del produttore o dai punti di assistenza autorizzati. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dalla sporcizia, dall’acqua e dall’umidità. Esiste pericolo di esplosione e pericolo di corto circuito. Mettere in funzione e conservare la batteria ricaricabile esclusivamente ad una temperatura ambiente tra -20°C e +50°C. Non lasciare la batteria ricaricabile p. es. in estate nell’automobile. In caso di temperature < 0 °C può verificarsi una limitazione delle prestazioni specifi- che dell’apparecchio. Ricaricare la batteria esclusivamente con temperature ambiente tra 0 °C e +35 °C. Ricaricare la batteria con collegamento USB esclusivamente tramite lo stesso con temperature ambiente tra +10 °C e +35 °C. La ricarica al di fuori del campo di temperatura può danneggiare la batteria ricaricabile o aumentare il pericolo di incendio. Trattare con cautela le batterie scariche. Le batterie ricaricabili rappresentano una fonte di pericolo in quanto possono causare una corrente di corto circuito molto alta. Anche se le batterie agli ioni di litio sem- brano apparentemente scariche, le stesse non si scari- cano completamente. Non immergere la batteria ricaricabile in liquidi come acqua (salata) o bevande. Il contatto con liquidi può danneggiare la batteria. Questo può causare genera- zione di calore, sviluppo di fumo, accensione o esplo- sione della batteria. Non continuare ad utilizzare la batteria ricaricabile e rivolgersi ad un Servizio di Assi- stenza Tecnica FEIN autorizzato. Non utilizzare mai una batteria ricaricabile danneg- giata. L’impiego di una batteria ricaricabile deve essere arrestato immediatamente non appena la stessa pre- senta caratteristiche anormali come ad esempio odori, calore, scolorimento o deformazione. Continuando con il funzionamento è possibile che la batteria sviluppi calore e fumo, si incendi oppure esploda. Non aprire, schiacciare, surriscaldare o bruciare la bat- teria ricaricabile. In caso di mancata osservanza esiste il pericolo di ustioni e di incendio. Seguire le istruzioni del produttore. Spegnere batterie ricaricabili agli ioni di litio che bru- ciano con acqua, sabbia o coperta antincendio. Evitare colpi/agenti fisici. Colpi e penetrazione di oggetti possono danneggiare le batterie ricaricabili. Questo può causare perdite, generazione di calore, svi- luppo di fumo, accensione o esplosione della batteria. Non ricaricare in nessun caso la batteria senza sorve- glianza durante la notte. In caso di mancata osservanza esiste eventualmente il pericolo di incendio e esplo- sione. Togliere la batteria ricaricabile dal suo imballo origi- nale solamente se la stessa deve essere utilizzata. Rimuovere la batteria ricaricabile esclusivamente ad elettroutensile spento. Togliere la batteria ricaricabile dall’elettroutensile prima di ogni lavoro all’elettroutensile stesso. Se l’elet- troutensile si mette in funzione accidentalmente esiste il pericolo di lesioni. Conservare la batteria ricaricabile protetta da umidità ed acqua. Pulire i contatti sporchi della batteria e dell’elettroutensile con un panno asciutto e pulito. Durante il trasporto e la conservazione dell’elettrouten- sile rimuovere la batteria ricaricabile. Seguire le indicazioni di sicurezza indicate nelle istru- zioni per l’uso dei caricabatterie della FEIN o dei partner AMPShare. Valori di emissione oscillazioni e valori di emis- sione di rumori I valori di emissione oscillazioni e i valori di emissione di rumori indicati nelle presenti istruzioni è stato rile- vato seguendo una procedura di misurazione conforme alla norma EN 62841 e possono essere utilizzati per confrontare gli elettroutensili. Gli stessi sono idonei anche per una valutazione temporanea della sollecita- zione da vibrazioni e dell'inquinamento acustico. I valori di emissione oscillazioni e valori di emis- sione di rumori indicati rappresentano gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, i valori di emissione oscilla- zioni e valori di emissione di rumori possono differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibra- zioni e dell'inquinamento acustico bisognerebbe consi- derare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo. max.50°C OBJ_BUCH-0000000540-001.book Page 53 Tuesday, January 16, 2024 2:55 PM54

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibra- zioni e dei rumori come ad es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Modo di procedere con polveri pericolose Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose. Il contatto oppure l’inalazione di alcune polveri p. es. di amianto e materiali contenenti amianto, vernici conte- nenti piombo, metallo, alcuni tipi di legno, minerali, par- ticelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, ver- nice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all’inalazione di polveri dipende dall’esposizione. Utiliz- zare un’aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provve- dere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavorazione di materiale conte- nente amianto esclusivamente a personale specializ- zato. Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chi- miche possono, in caso di condizioni sfavorevoli, pren- dere fuoco o causare un’esplosione. Evitare la fuga di scintille in direzione del contenitore per la polvere non- ché il sovrariscaldamento dell’elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare. Istruzioni per l’uso. Non utilizzare l'elettroutensile con un supporto per la troncatura. Dopo un'elevata sollecitazione far funzionare l'elet- troutensile ancora per alcuni minuti in funzionamento al minimo per raffreddare l'elettroutensile. Montaggio/smontaggio dell'accessorio CCG18-125-7 AS (**): Azionare il pulsante di bloccaggio (vedi pagina 8) esclusivamente con motore fermo. In caso contra- rio l'elettroutensile può venire danneggiato. Nella flangia di serraggio è applicato intorno al col- lare di centraggio un o-ring. Se lo stesso manca o è danneggiato, l'o-ring deve essere assolutamente sosti- tuito prima di proseguire con l'uso. Montaggio/smontaggio dell'accessorio CCG18-125-7 X AS (**): Utilizzare esclusivamente accessori X-LOCK ori- ginali che recano il logo X-LOCK. Solo con acces- sori X-LOCK originali è assicurato il rispetto dello spessore di serraggio di max. 1,6 mm. Un maggiore spessore di serraggio può comportare un bloccaggio non sicuro, a causa del quale l'accessorio può allentarsi. Assicurarsi che l'accessorio e l'alloggiamento non siano deformati e che siano liberi da sporco e par- ticelle. Tenere in considerazione le dimensioni degli utensili abrasivi. Assicurarsi che entrambe le spor- genze d'arresto X-LOCK siano aperte prima di mon- tare l'accessorio X-LOCK. Pulire, se necessario, il settore tra entrambe le sporgenze d'arresto X-LOCK. Dopo il montaggio controllare che il bordo dell'utensile abrasivo non sia più alto della super- ficie di riferimento e di conseguenza sia montato cor- rettamente. Se il bordo è più alto, l'alloggiamento deve essere pulito o l'utensile abrasivo non deve essere uti- lizzato. Azionare la leva (vedi pagina 9) esclusivamente con motore fermo. Non accendere l'elettroutensile con leva di bloc- caggio aperta. In caso contrario esiste il pericolo di schiacciamento per mani e dita. Non afferrare nel settore delle ganasce. In caso contrario esiste il pericolo di schiacciamento per le dita. Rotazione della testa ingranaggi: Orientare la testa ingranaggi con cautela e senza rimuo- verla dalla carcassa nella nuova posizione (vedi pagina 15). Dotazione L’avviamento dolce ha la funzione di ridurre al numero di giri al minimo le forze di reazione all’accensione e all’avviamento dell’elettroutensile. La protezione contro riavviamento involontario impedi- sce che l’elettroutensile si avvii di nuovo automatica- mente se durante il funzionamento è stata interrotta l’alimentazione di corrente. In questo caso spegnere l’elettroutensile, controllare l’alimentazione di corrente e accendere quindi nuovamente l’elettroutensile. La protezione elettronica contro il sovraccarico riduce il rischio di un danneggiamento del motore in caso di sovraccarico dell'elettroutensile. In questo caso l'elet- troutensile si spegne automaticamente. Successiva- mente portare l'interruttore in posizione off, rimuovere l'elettroutensile dal pezzo in lavorazione e controllare l'accessorio in merito a danneggiamenti. Riaccendere quindi l'elettroutensile. Indicatore dello stato di carica sulla batteria ricaricabile (vedi pagina 13). Lo stato di carica può essere visualizzato sulla batteria tramite i LED verdi dell'indicatore dello stato di carica. Premere il tasto per l'indicatore dello stato di carica o per visualizzare lo stato di carica. Se dopo aver premuto il tasto per l'indicatore dello stato di carica non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita. OBJ_BUCH-0000000540-001.book Page 54 Tuesday, January 16, 2024 2:55 PM55

Trasporto. Le batterie ricaricabili agli ioni di litio raccomandate sono soggette ai requisiti di legge relativi a merci peri- colose. Le batterie ricaricabili possono essere traspor- tate su strada tramite l’utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (p. es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire si deve ricorrere ad un esperto per merce pericolosa. Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell’imballo. Vi preghiamo di osser- vare anche eventuali, ulteriori norme nazionali. Manutenzione ed Assistenza Clienti. Vi preghiamo di tenere presente che in linea di massima gli elettroutensili devono essere riparati, controllati e ne deve essere effettuata la manutenzione esclusivamente da parte di elettricisti specializzati in quanto, a causa di una riparazione impropria, possono verificarsi rischi significativi per l’utente. In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all’interno dell’elettroutensile. Soffiare spesso la parte interna dell’elettroutensile, attraverso le fessure di ven- tilazione, con aria compressa asciutta e priva di olio. Durante la lavorazione di materiali contenenti gesso può formarsi polvere. La polvere può depositarsi all'interno dell'elettroutensile nonché sugli elementi di comando e in combinazione con l'umidità dell'aria può indurirsi. In questo modo il meccanismo di comando può esserne pregiudicato. Soffiare spesso la parte interna dell'elettroutensile, attraverso le fessure di ventilazione e gli elementi di comando, con aria compressa asciutta e priva di olio. Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformemente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego. In caso di elettroutensili ed accessori FEIN che necessi- tano di riparazione Vi preghiamo di rivolgerVi al Servi- zio di Assistenza Tecnica FEIN di fiducia. Gli indirizzi sono disponibili in Internet alla pagina www.fein.com. In caso di invecchiamento ed usura rinnovare le eti- chette e le indicazioni di avvertenza sull’elettroutensile. L’attuale lista dei pezzi di ricambio del presente elet- troutensile è presente in Internet sul sito www.fein.com. Utilizzare esclusivamente parti di ricambio originali. In caso di necessità è possibile sostituire da soli le seguenti parti: Accessori, flangia di serraggio (se presente), cuffia di protezione, batteria ricaricabile, impugnatura supple- mentare, filtro antipolvere, protezione mano Manutenzione e pulizia. Pulire di tanto in tanto le fessure di ventilazione ed i collegamenti della batteria ricaricabile con un pennello morbido, pulito ed asciutto. – Per la pulizia della batteria non utilizzare sostanze chimiche. Responsabilità per vizi e garanzia. La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l’uso. Dichiarazione di conformità. La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mer- cato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità. La dichiarazione UKCA è valida esclusivamente per il mercato britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato britannico. Dopo l'immissione sul mercato britannico del prodotto, il contrassegno CE perde la sua validità. Misure ecologiche, smaltimento. Non gettare le batterie ricaricabili tra i rifiuti domestici! Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet- troutensili e gli accessori scartati. Smaltire correttamente batterie ricaricabili esclusiva- mente scariche. In caso di batterie ricaricabili non completamente scari- che, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti. Solo per i paesi dell'UE: Conformemente alla norma della direttiva europea 2006/66/CE le batterie ricaricabili difettose o consu- mate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica. OBJ_BUCH-0000000540-001.book Page 55 Tuesday, January 16, 2024 2:55 PM56

Selezione degli accessori (vedi pagine 16 – 20). Utilizzare esclusivamente accessori originali FEIN. L’accessorio deve essere adatto al tipo dell’elettrouten- sile. A-1 Cuffia di protezione per la troncatura, tipo A B-1 Cuffia di protezione per la levigatura, tipo B 1-1 Mola da sbavo, tipo 27 2-1 Mola da taglio (solo con cuffia di protezione per la troncatura, uti- lizzare Tipo A) 3-1 Platorello abrasivo lamellare 3-2 Disco di sostegno per dischi abrasivi in fibra, dischi abrasivi in fibra (montare esclusivamente con flangia di serraggio disco di sostegno fornita in dotazione) 3-3 Platorello con fissaggio a velcro, fogli abrasivi con fissaggio rapido, feltro di satinatura con fissaggio rapido, spugne per lucidatura (Solo CCG18-125-7 AS (**): Utilizzare una chiave fissa adatta) 4-1 Spazzola conica in acciaio 4-2 Spazzola a tazza in acciaio, ruote abrasive lamellari (Solo CCG18-125-7 AS (**): Utilizzare una chiave fissa adatta) 5-1 Punta per fori diamantata (Solo CCG18-125-7 AS (**): Utilizzare una chiave fissa adatta) OBJ_BUCH-0000000540-001.book Page 56 Tuesday, January 16, 2024 2:55 PM57
