| Tip produs | Polizor unghi fără fir |
| Marcă | Fein |
| Model | CCG 18-125-7 AS |
| Alimentare | Baterie litiu-ion 18 V, sistem AMPShare |
| Diametrul maxim al discului | 125 mm |
| Greutate (fără baterie) | Aproximativ 2,5 kg |
| Frână | Frână electronică (oprire rapidă a discului) |
| Protecție la repornire neașteptată | Da |
| Protecție la suprasarcină | Electronică |
| Pornire progresivă | Da |
| Sistem de strângere | X-LOCK (fără unealtă) sau flanșă de strângere (în funcție de versiune) |
| Rotirea capului angrenajului | 3 poziții (reglabil fără unealtă) |
| Mâner suplimentar | Da, detașabil |
| Capotă de protecție | Tip A (tăiere) și Tip B (șlefuire) |
| Aplicații | Tăiere, debavurare, șlefuire, periere, găurire piatră |
| Întreținere | Suflați orificiile de ventilație cu aer comprimat uscat |
| Curățare | Perie moale și uscată pentru orificiile de ventilație |
| Accesorii compatibile | Discuri de debavurat, tăiat, lamelare, perii, platouri de șlefuit, coroane diamantate |
| Garanție | Conform reglementărilor legale și declarației producătorului Fein |
| Certificări | CE, UKCA |
Întrebări frecvente - CCG 18-125-7 AS Fein
Întrebările utilizatorilor despre CCG 18-125-7 AS Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tocător în format PDF gratuit! Găsiți manualul dvs. CCG 18-125-7 AS - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. CCG 18-125-7 AS mărcii Fein.
MANUAL DE UTILIZARE CCG 18-125-7 AS Fein
Traducerea instructiunilor de utilizare originale.

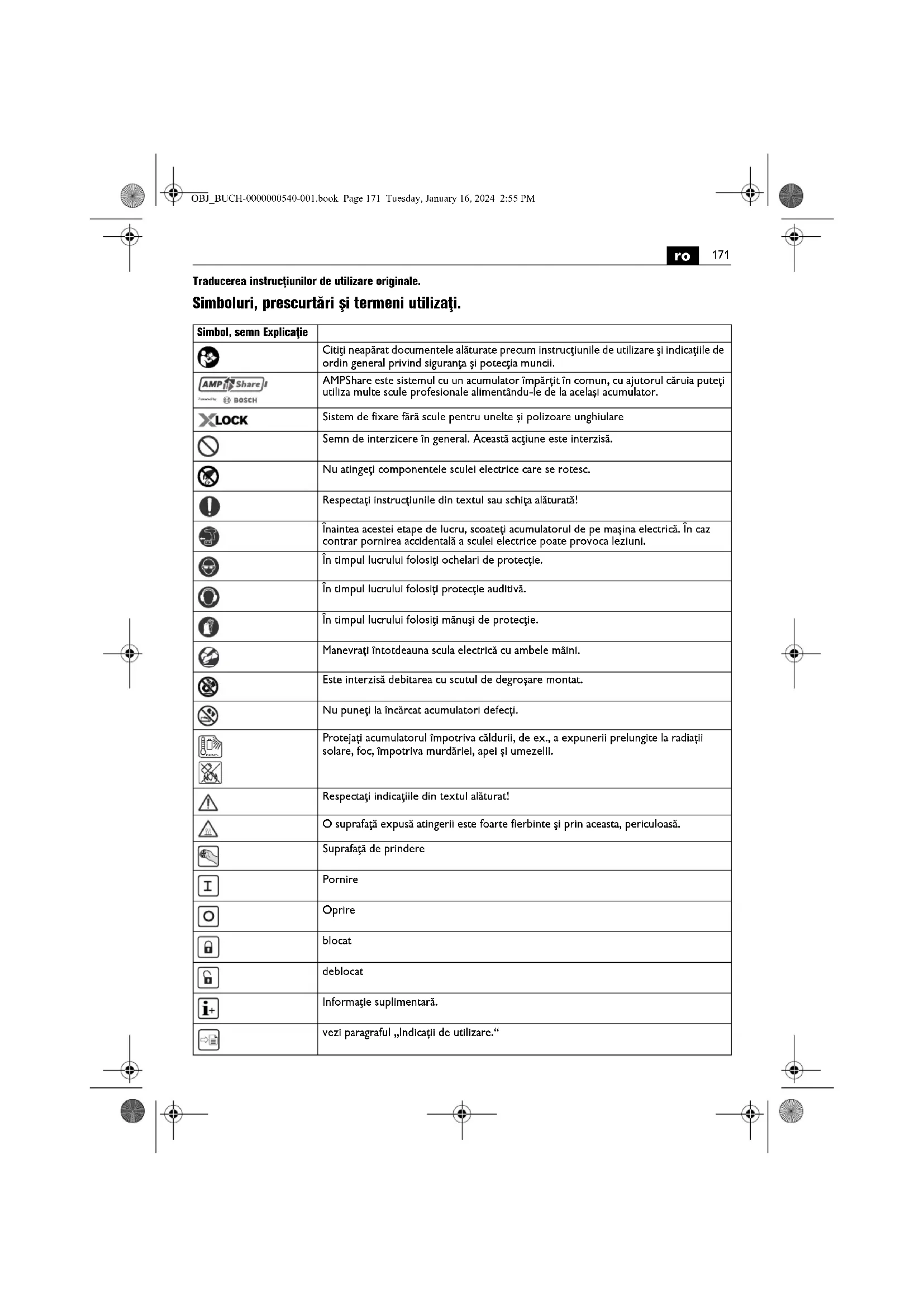

Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |
 | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. |
 | AMPShare este sistemul cu un accumulator împărțit în comun, cu ajutorul căruia puteți utiliza multe scule profesionale alimentându-le de la același accumulator. |
 | Sistem de fixare fără scule pentru unelte și polizoare unghiulare |
 | Semn de interzicere în general. Această acțiune este interzisă. |
 | Nu atingeți componentele sculei electrice care se rotesc. |
 | Respectați instrucțiunile din textul sau schița alăturată! |
| [0HWZ] | Înalntea acestei etape de lucru, scoateți accumulatorul de pe mașina electrică. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. |
 | În timpul lucrului folosiți ochelari de protecție. |
 | În timpul lucrului folosiți protecție auditivă. |
 | În timpul lucrului folosiți mănuși de protecție. |
 | Manevrați întotdeauna scula electrică cu ambele mâini. |
 | Este interzisă debitarea cu scutul de degroșare montat. |
 | Nu puneți la încărcat acumulatori defecti. |
 [20DW] | Protejați acumulatorul împotriva căldurii, de ex., a expunerii prelungite la radiații solare, foc, împotriva murdăriei, apei și umezelii. |
| [WXHB] | Respectați indicațiile din textul alăturat! |
 | O suprafață expusă atingerii este foarte fierbinte și prin aceasta, periculoasă. |
| [24DO] | Suprafață de prindere |
| [226A] | Pornire |
 | Oprire |
| [8XD0] | blocat |
| [80C4] | deblocat |
 | Informație suplimentară. |
 | vezi paragraful „Indicații de utilizare.“ |
172 ro
| Simbol, semn Explicație | |
 | Certifică conformitatea sculei electrice cu Normele Comunității Europene. |
 | Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Tara Galilor, Scoția). |
 VERTISMENT | Această indicație avertlzează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. |
 | Simbol pentru reciclare: marchează materialele reciclabile |
 | Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. |
 | Marchează ambalaje și produse reciclabile, care trebuie colectate și evacuate separat la deșeuri. |
| [K6ZO] | Tip accumulator |
 | Tip încărcător |
| (**) poate conține cifre sau litere | |
| (Ax - Zx) Marcaj pentru scopuri interne | |
| Simbol Unitate de măsură internațională | Explicație | |
| n_0 | /min, min ^-1 , rpm, r/min | Turație nominală de mers în gol |
| UV Tensiune de măsurare | ||
| M... | mm Dimensiune, filet metric | |
| ∅ mm Diametrul unei piese rotunde | ||
 | mm | ∅ _D =Diametru disc de șlefuire/tăiere∅ _H =Diametru orificiu de prindereT=Grosime disc de șlefuire/tăiere |
 | mm | ∅ _D =Diametru max. disc de abraziv |
 | mm M=Filet flanșă de strângereI=Lungimea arborelui filetat | |
 | mm | ∅ _D =Diametru maxim perie oalăM=Filet flanșă de prindere/accesoriuT=Lungime maximă sărmă |
 | mm | ∅ _D =diametru max. carotă diamantatăM=Filet flanșă de prindere/accesoriu |
 | kg Masa sculei electrice, corespunzător procedurii EPTA 01 fărăacumulator și unealtă, cu scut tip A / B | |
 | kg Greutatea acumulatorului | |
| [YSZT] | dB Nivel presiune sonoră | |
| [687S] | dB Nivel putere sonoră | |
| K... | Incertitudine | |
ro
173
| Simbol Unitate de măsură internațională | Explicație | |
| a | m/s^2 | Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcțiil) |
| a_h,AG | m/s^2 | Valoare medie a vibrațiilor pentru șlefuirea cu polizoare unghiulare |
| a_h,DS | m/s^2 | Valoare medie a vibrațiilor pentru șlefuirea cu foi abrazive |
| m, s, kg, A, mm, V, W, N, °C, dB, min, m/s^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instructiunile și indicațiile privind siguranta și
protectia muncii. Nerespectarea instructiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temelnic și a întelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de ordin general privind siguranța și protecția muncil” (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizării ulterioare și transmiteți-le mai departe în cazul predării sau înstrălnărlii sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
Polizorul unghiular manual, cu acumulator, este destinat debitării, degroșării și perierii materialelor metalice și pietrei precum și pentru găurirea pietrei cu carote diamantate, fără utilizarea apei.
Pentru debitarea cu materiale abrazive armate trebuie utilizat scutul de debitare special.
Asigurați aspirarea suficientă a prafului în cazul debitării pietrei.
Scula electrică poate fi utilizată pentru șlefuirea cu hârtie abrazivă, utilizând unelte de polizat permise.
Nu este permisă utilizarea aparatului pentru polizarea betonului.
Indicații comune de siguranță cu privire la polizare, șlefuire cu hârtie abrazivă, lucrări cu perii de sărmă sau debitare.
Această sculă electrică se va utiliza pentru șlefuire, ca și sculă de șlefuire cu hârtie abrazivă, ca și sculă cu perle de sărmă, sculă de carotare și ca sculă de debitat. Citiți toate indicațiile de siguranță, instrucțiunile, figurile și datele pe care le obțineți cu aparatul. Dacă nu respectați toate instrucțiunile următoare, se pot produce electrocutări, incendii și/sau accidentări grave.
Această sculă electrică nu este adecvată pentru lustruire. Utilizările pentru care această sculă electrică nu este prevăzută, pot crea situații periculoase și cauza răniri.
Nu utilizati scula electrică pentru o funcție pentru care nu a fost construită în mod explicit și pentru care nu a fost prevăzută de producător. O astfel de conversie poate conduce la pierderea controlului și răniri serioase.
Nu utilizati unelte care nu au fost prevăzute și recomandate de producător pentru această sculă electrică. Numai pentru că puteți fixa accesoriiul pe scula dumneavoastră electrică, nu înseamnă că poate fi utilizată în siguranță.
Turația permisă a uneltei trebuie să fie cel puțin la fel de mare ca și turația maximă indicată a sculei electrice. O unealtă care se rotește mai repede decât este permis, se poate sparge și dezmembra.
Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
Dimensiunile de fixare a uneltei trebuie să corespundă cu dimensiunile mijloacelor de fixare ale sculei electrice. Uneltele care nu sunt fixate exact pe scula electrică se rotesc neuniform, vibrează foarte puternic și pot conduce la pierderea controlului.
Nu utilizati unelte deteriorate. Înainte de fiecare utilizare, verificați uneltele, ca de exemplu discurile de șlefuit, cu privire la ciobiri și fisuri, suportii pentru hârtie abrazivă cu privire la fisuri, uzură sau uzuri puternice datorate utilizării, periile de sărmă cu privire la sărme desfăcute sau rupte. Dacă scula electrică sau unealta cade pe jos, verificați dacă este deteriorată, sau utilizați o unealtă nedeteriorată. Dacă ați verificat și utilizat unealta, nu staționați dumneavoastră și persoanele aflate în apropiere în planul de rotație al sculei și lăsați scula să se rotească cu turația maximă, timp de un minut. Uneltele deteriorate se rup, de regulă, în acest timp.
Purtați echipament personal de protecție. Utilizați, în funcție de aplicație, o mascara, protecții pentru ochi sau ochelari de protecție. Dacă se pretează, purtați o mascara de praf, echipament de protecție a auzului, mănuși de protecție sau un șort special, care nu permit să fitți lovit de particulele rezultate în urma șlefuirii și debitării.
Ochil trebuie să fie protejați de particulele proiectate, generate în timpul diferitelor aplicații. Masca de praf sau pentru respirație trebuie să filtreze praful rezultat în urma respectivei aplicații. Dacă sunteți expus o perioadă îndelungată unui nivel ridicat de zgomot, vă poate fi afectat auzul.
ro
Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
Apucați scula electrică numai de suprafetele de apucare izolate, atunci când executați lucrări la care unealta poate atinge cabluri electrice mascate.
Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și piesele metalice ale aparatului și provoca o electrocutare.
Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
Nu folosiți scula electrică în imediata apropiere a materialelor inflamabile. Scânteile pot aprinde aceste materiale.
Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare.
Recul și avertismente corespunzătoare
Reculul este reacția bruscă din cauza unei unelte care se agață sau blochează, ca de ex. discuri de șlefuit, oale de șlefuit, perii de sărmă etc. Agățarea sau blocarea conduce la oprirea bruscă a uneltei aflate în mișcare de rotație. Astfel, scula electrică scăpată de sub control este accelerată în sens opus sensului de rotație al sculei, în locul blocării.
În cazul în care un disc de polizare se agață sau blochează în piesă, marginea discului, care pătrunde în piesă, se poate agață, iar discul poate ieși din spațiul de prelucrare sau poate provoca un recul. Discul de polizare se va deplasa spre operator sau în sens opus acestula, în funcție de sensul de rotație al discului în locul de blocare. În acest caz, discurile de șlefuit se pot și rupe.
Reculul este efectul utilizării greşite sau eronate a sculei electrice și/sau condițiilor de lucru neadevate. Acesta poate fi evitat prin măsuri de siguranță adecvate, în modul descris în continuare.
Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți intotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte. Operatorul poate stăpânți forțele de recul și de reacție prin măsuri preventive adecvate.
Nu apropiati niciodată mâna de accesoriiile aflate în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.
Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o directie opusă mișcării discului de șlefuit din punctul de blocare.
Lucrați deosebit de atent în zonele de colț, la muchiile ascuțite etc. Împiedicați lovirea uneltelor de piesă și blocarea acestora. Unealta aflată în mîșcare de rotație înclină să se blocheze în colțuri, muchii ascuțite sau atunci când este respinsă. Acest lucru conduce la pierderea controlului sau recul.
Nu utilizați o lamă cu lanț pentru tăierea lemnului, discuri de debitare diamantate segmentate cu o distanță între segmente mai mare de 10 mm și nu utilizați discuri de debitat danturate. Astfel de unelte provoacă frecvent recul și pierderea controlului.
Avertismente speciale privind şlefuirea şi tăierea
Folosiți numai corpuri abrazive admise pentru scula dumneavoastră electrică și o apărătoare de protecție prevăzută pentru aceste corpuri abrazive. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperite și protejate suficient, fiind nesigure.
Discurile de șlefuire cu degajare trebuie să fie astfel montate, încât suprafața lor de șlefuire să nu depășească planul marginii apărătoarei de protecție. Un disc de șlefuire montat necorespuzător, care depășește planul marginii apărătoarei de protecție, nu va fi acoperit în suficientă măsură.
Apărătoarea de protecție trebuie să fie bine montată pe scula electrică și, pentru un maxim de siguranță, să fie astfel reglată încât numai o o portiune înțimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protecție are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul accidental cu acesta cât și scânteile degajate, care l-ar putea aprinde îmbrăcămlntea.
Corpurile abrazive trebuie folosite numai pentru posibilitățile de utilizare recomandate. De exemplu: nu șlefulți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate îndepărtării de material cu marginea disculul. Exercitarea unel forțe laterale asupra acestui corp abraziv poate duce la ruperea sa.
Folosiți întotdeauna flanșe de prindere nedeteriorate având dimensiuni și forme corespunzătoarte discului de șlefuit ales de dumneavoastră. Flanșele adecvate sprijină discul de șlefuit diminuând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru alte discuri de șlefuit.
Nu utilizați discuri de șlefuit uzate, de la scule electrice mai mari. Un disc de șlefuit pentru scule electrice mai mari nu este conceput pentru turațiile ridicate ale sculelor electrice mai mici și se poate sparge.
La utilizarea discurilor cu dublu scop, utilizati intotdeauna scutul adecvat pentru aplicatia respectiva. Neutilizarea scutului corect poate conduce la neîndeplinirea rolului de protecție și poate avea ca urmare răniri grave.
Alte avertismente speciale privind tăierea
Evitați blocarea discului de tăiere sau o apăsare prea puternică. Nu executați tăleri exagerat de adânci. O supraîncărcare a discului de tăiere mărește solicitarea acestula și tendința sa de a devia, de a se răsuci în piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv.
Evitați zona din fața și din spatele discului de tăiere care se rotește. Dacă deplasăți discul de tăiere în piesa de lucru în direcție opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se rotește pot fi proiectate direct spre dumneavoastră.
Dacă discul de tăiere se blochează sau dacă întrerupeți lucrul, deconectați scula electrică și nu o mișcați până când discul se oprește complet. Nu încercați niciodată să extrageți discul de tăiere din tăietură, altfel se poate produce un recul. Stabiliți și îndepăratați cauza blocării discului.
Nu reporniți niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsați discul de tăiere să atingă turația nominală și numai după aceea continuați să tăiați cu precauție. În caz contrar discul se poate agăța, sărl afară din piesa de lucru sau provoca recul.
Sprijiniți plăcile sau piesele mari, în așa fel încât să se reducă riscul de recul datorită unui disc de debitare blocat. Piesele mari se pot îndoi datorită masei proprii. Piesa trebuie sprijinită pe ambele părți ale discului, atât în apropierea liniei de debitare, cât și la margini.
Fiți extrem de atenți în cazul „tăierii de cavități“ în pereți deja existenți sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cauza recul dacă nimerește în conducte de gaz sau de apă, conductori electrici sau alte obiecte.
Nu executați debitări curbe. Suprasolicitarea discului de debitat crește uzura și predispoziția la blocare sau gripare și astfel posibilitatea de apariție a unuii recul sau spargerii sculei, ceea ce poate avea ca urmare răniri grave.
Avertismente speciale privind şlefuirea cu hârtie abrazivă
Utilizați discuri abrazive cu dimensiunea corectă și urmati instrucțiunile producătorului cu privire la alegerea discurilor abrazive. Discurile abrazive care les în afară față de oalele de șlefuit, pot conduce la răniri precum și la blocarea, ruperea discurilor abrazive sau la recul.
Avertismente speciale privind lucrul cu periile de sârmă
Țineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasolicitați firele de sărmă printr-o apăsare prea puternică. Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau în piele.
Dacă se recomandă o apărătoare de protecție, impiedicați contactul dintre apărătoarea de protecție și peria de sărmă. Discurile-perie și periile-oală își pot mări diametrul sub acțiunea presiunii de apăsare și a forțelor cenrifuge.
Alte instrucțiuni de siguranță
La polizarea tablelor subțiri sau a altor structuri care vibrează, cu suprafață mare, luați măsuri adecvate, ca de exemplu utilizarea unor covorașe de amortizare grele, flexibile. În caz contrar, emisile de zgomot totale pot fi mult mai mari decât valorile pentru emisiile de zgomot indicate pentru scula electrică. Tineți cont de creșterea emisilor de zgomot și pentru evaluarea riscurilor solicitării fonice și pentru alegerea unor antifoane adecvate.
Utilizați straturi intermediare elastice conform indicațiilor producătorului, când acestea sunt livrate împreună cu unealta de șlefuit.
Asigurați-vă că accesoriiile sunt montate conform indicațiilor producătorului. Accesoriiile montate trebuie să se poată roti liber. Accesoriiile montate greșit se pot desprinde în timpul lucrului și pot fi azvărlite în exterior.
Manevrați cu grijă corpurile abrazive și păstrați-le conform indicațiilor producătorului. Corpurile abrazive deteriorate se pot fisura și sparge în timpul lucrului.
Utilizați numai discuri diamantate segmentate cu unghi de tăiere negativ.
În cazul utilizării accesorilor cu gaură filetată, aveți grijă ca aceasta să aibă o lungime corespunzătoare lungimii arborelui sculei electrice. Filetul din interiorul accesorului trebuie să se potrivească cu filetul arborelui sculei electrice. Accesorille montate greșit se pot desprinde în timpul funcționării și provoca leziuni.
Tineți cont de riscurile generate de utilizarea scuturilor de protectie greșite.
- În cazul utilizării unui scut de protectie tip A pentru polizare laterală, scutul de protectie și piesa se pot perturba reciproc, ceea ce poate avea ca efect un control insufficient.
- La utilizarea unui scut de protecție tip B pentru debitare, cu discuri de debitat armate, există un risc crescut de expunere la scânteile și particulele proiectate în urma debitării precum și la bucățile de disc de debitat, în cazul ruperii discului.
- La utilizarea unui scut de protecție tip A sau tip B pentru debitare sau polizare laterală în beton sau zidărie, există un risc crescut de explozie din cauza prafului și de pierdere a controlului, cu recul.
- Là utilizarea unuii scut de protecție de tip A sau tip B cu o perie taler, care este mai groasă decât s-a specificat, sârmelé pot lovi scutul, ceea ce poate avea ca efect ruperea sârmelor.
La utilizarea unor discuri de polizat și debitat combinate, trebuie utilizat scutul de protecție pentru debitare (tip A).
Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesorilor ascuțite sau fierbinti.
ro
Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.
Folosiți o instalație saționară de aspirare și curățați frecvent prin suflare fantele de aerisire. În cazul unor condiții de utilizare extreme, în timpul prelucrării metalelor se poate depune praf bun conducător electric în interiorul sculei electrice. Izolația de protecție a sculei electrice poate fi afectată.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protecție împotriva electrocutării.
Lucrați întotdeauna cu mânerul suplimentar montat. Mânerul suplimentar asigură o ghidare sigură a sculei electrice.
După prelucrarea materialelor care conțin ipsos: curătați orificiile de aerisire ale sculei electrice și ale elementului de comutare cu aer comprimat uscat și fără ulei. În caz contrar, în carcasa sculei electrice și pe elementul de comutare se poate depune praf care conține ipsos și care, datorită umidității aerului, se poate întări. Aceasta poate cauza deteriorări ale mecanismulul de comutare.
Utilizarea și manevrarea accumulatorului (pachetului de accumulatori).
Aceste instructiuni de sigurantă sunt valabile pentru acumulatorii Li-Ion FEIN AMP-Share de 18 V.
Folositi acumulatorul numai la produsele partenerilor AMPShare. Acumulatorii de 18 V marcați AMPShare sunt în totalitate compatibili cu următoarele produse: – toate produsele sistemului FEIN AMPShare de 18 V – toate produsele de 18 V ale partenerilor AMPShare.
În cazul utilizării și încărcării acumulatorilor neadecvatii, defecti, reparați sau modificati, contrațăcuți și de proveniență străină există pericol de incendii și/sau explozii.
Tineți seama de recomandarea privind acumulatorul din instrucțiunile de utilizare ale produsului dumneavoastră. Numai astfel acumuatorul și produsul vor putea fi folosite fără pericol iar acumulatorii vor fi protejați împotriva suprasolicitării periculoase.
Încârcați acumulatorii numai cu încărcătoare recomandate de FEIN sau de către un partener
AMPShare. Dacă un încărcător destinat unui anumit tip de acumulatori este utilizat pentru alți acumulatori, există pericol de incendiu.
Accumulatorul este partial încărcat la livrare. Pentru garantarea performanței optime a accumulatorului, înainte de prima utilizare, încărcați complet accumulatorul în încărcător.
Păstrați acumulatorii la loc inaccesibil copiilor.
Nu este permisă dezasamblarea, deschiderea sau fărâmarea acumulatorilor. Nu supuneți acumulatorii unor șocuri mecanice. În cazul deteriorării și utilizării neconforme a acumulatorului, acesta poate degaja vapori toxici și din el se pot scurge lichide nocive. Vaporii pot irita căile respiratorii. Lichidul scurs din acumulator poate provoca iritații sau arsuri ale pielii.
În cazul în care pielea intră în contact cu lichidul din accumulator, clătiți locul imediat cu multă apă. În cazul în care lichidul din accumulator pătrunde în ochi. spălați-vă ochii cu apă curată și consultați neîntârziat un medic!
În cazul în care lichidul din accumulator a udat obiectele invecinate, verificați piesele respective. Evitati contactul cu pielea purtând mănuși de protecție. Curățati piesele umezite cu un prosop de hârtie uscat sau eventual schimbați aceste piese. Vaporii degajați pot irita căile respiratorii. Lichidul scurs din accumulator poate provoca iritații sau arsuri ale pielii.
Nu scurtcircuitați acumulatorul. Feriți un accumulator nefolosit de clame de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea cauza şuntarea bornelor de contact. Un scurtcircuit între bornele acumulatorului poate provoca arsuri sau incendii.
Accumulatorul se poate deteriora în urma contactului cu obiecte ascuțite ca de ex. cuie sau şurubelnițe sau prin acțiunea unei forțe exterioare. Se poate produce un scurtcircuit intern iar accumulatorul s poate aprinde, scoate fum, exploda sau supraîncălzi.
Nu efectuați niciodată întreținerea unor accumulatori deteriorați. Orice lucrare de întreținere a accumulatorilor se va face numai de către producător sau de către ateliere de service împuternicite de acesta.
Protejati accumulatorul impotriva caldurii, de ex. feriti-l de expunerea indelungata la radiatii solare, foc, murdărie, apă și umezeală. Există pericol de explozie și scurtcircuit.
Folosiți și depozitați acumulatorul numai la o temperatură ambientă între -20 °C și +50 °C. Nu lăsați de ex. vara acumulatorul în autovehicul. La temperaturi < 0 °C, din cauze specifice aparatului, se poate produce o diminuare a performanței.
Încărcați acumulatorul numai la temperaturi ambiante între 0 °C și +35 °C. Încărcați acumulatorul cu mufă USB numai prin intermediul acesteia, la temperaturi ambiante cuprinse între +10 °C și +35 °C. Dacă se încarcă acumulatorul la temperaruri situate în afara domenlului admis, acumulatorul se poate defecta sau poate crește pericolul de incendiu.
Manevrați cu grijă acumulatorii descărcați. Acumulatorii reprezintă o sursă de pericol deoarece el pot provoca un curent foarte mare de scurtcircuit. Chiar dacă acumulatorii Li-lon sunt aparent descărcați, aceștia nu se descarcă de fapt niclodată complet.
Nu cufundați acumulatorul în lichide, precum saramură, apă sau băuturi. Contactul cu lichide poate duce la defectarea acumulatorului. Aceasta poate produce degajarea de căldură, fum, apinderea sau explozia acumulatorului. Nu mai folosiți în continuare acumulatorul și adresați-vă unui centru de asistență post-vânzare autorizat de FEIN.
Nu folositi un accumulator deteriorat. Trebuie să încetati imediat utilizarea unui acumulator de îndată ce acesta prezintă caracteristici anormale, ca de exemplu apariția unui miros, căldură, decolorare sau deformare. În cazul în care se continuă totuși utilizarea, acumulatorul se poate încălzi și degaja fum, se poate aprinde sau exploda.
Nu deschideți, nu striviți, nu supraîncălziti sau nu ardeți acumulatorul. În cazul nerespectării acestor instrucțiuni există pericol de arsuri și incendiu. Urmați indicațiile producătorului.
Stingeti accumulatorii Li-lon care ard cu apă, nisip sau o pătură ignifugă antifoc.
Evitați loviturile/influentele fizice. Loviturile și pătrunderea unor obiecte pot deteriora accumulatorii. Acestea pot duce la scurgeri de lichid, degajare de căldură, fum, aprinderea sau explozia accumulatorului.
Nu încărcați niciodată nesupravegheat, peste noapte, acumulatorul. În cazul nerespectării acestei instrucțiuni poate exista pericol de incendiu și explozie.
Extrageti accumulatorul din ambalajul său original numai când acesta urmează a fi folosit.
Demontați acumulatorul din scula electrică numai după ce ați deconectat-o.
Înaintea unor intervenții asupra sculei electrice scoateți acumulatorul din aceasta. Dacă scula electrică începe să funcționeze fără a fi supravegheată, există pericol de rănire.
Protejati acumulatorul împotriva umezelii și a apei. Curățați cu o cârpă curată și uscată bornele acumulatorului și racordurile sculei electrice dacă acestea sunt murdare.
Scoateți acumulatorul din scula electrică înaintea transportului și depozitării.
Respectati indicatiile privind siguranta din instructiunile de utilizare ale încărcătoarelor FEIN sau ale partenerilor AMPShare.
Valori pentru nivelul de vibrații și emisii de zgomot
Valorile pentru nivelul de vibrații și emisii de zgomot indicate în acest manual corespund procesului de măsurare conform EN 62841 și pot fi utilizate pentru compararea sculelor electrice între ele. Ele se pretează și pentru o evaluare rapidă a solicitării sonore și prin vibrații.
Valorile pentru nivelul de vibrații și emisii de zgomot reprezintă aplicațiile principale ale sculei electrice.
Dacă, însă, scula electrică este utilizată pentru alte aplicații, cu alte unelte sau cu întreținere insuficientă, valorile totale ale vibrațiilor și valorile emisilor de zgomote pot fi diferite. Acest lucru poate crește semnificativ solicitarea sonoră și prin vibrați, pe întreaga durată a lucrului.
Pentru aprecierea exactă a solicitării sonore și prin vibrații, ar trebui luați în considerare și timpii în care aparatul este oprit sau funcționează, dar nu este efectiv utilizat. Acest lucru poate reduce semnificativ solicitarea sonoră și prin vibrații, pe întreaga durată a lucrului.
Stabiliți măsuri de siguranță suplimentare, pentru protejarea operatorului de efectele vibrațiilor și zgomotului, ca de exemplu: întreținerea sculei electrice și uneltelor, încălzirea mânilor, organizarea proceselor de lucru.
Manipularea pulverilor periculoase
În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de construcții din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afecțiuni ale căilor respiratorii, cancer, înfertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o Instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat. În condițiți nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinți de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca exploziți. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefuit, goliți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.
Instrucțiuni de utilizare.
Nu utilizați scula electrică în combinație cu un suport pentru debitat. După o solicitare puternică, lăsați scula electrică să funcționeze în gol timp de câteva minute, pentru a răci unealta.
Montarea/demontarea sculei CCG18-125-7 AS (\*\*):
Actionați pârghla (vezi pagina 8) numal cu motorul oprit. În caz contrar este posibilă deteriorarea sculei electrice. În flança de fixare este introdusă o garnitură inelară, în jurul gulerului de centrare. Dacă aceasta lipsește sau este deteriorară, garnitura inelară trebuie obligatoriu înlocuită, înainte de a continua utilizarea aparatului.
Montarea/demontarea sculei CCG18-125-7 X AS (\*\*) :
Utilizați numai unelte originale X-LOCK, care poartă emblema X-LOCK. Numai la uneltele originale X-LOCK se poate garanta că se respectă grosimea de fixare de max. 1,6 mm. O grosime de fixare mai mare poate avea ca efect fixarea nesigură, care poate conduce la desprinderea sculei.
Asigurați-vă că unealta și suportul nu sunt deformate și sunt libere de murdărie și particule.
178
ro
Tineți cont de dimensiunile uneltelor de polizat. Asigurăți-vă că ambele clocuri de fixare X-LOCK sunt deschise, înainte de a monta unealta X-LOCK. După caz, curățați zona dintre cele două clocuri de fixare X-LOCK.
! După montaj, verificați dacă muchia uneltei de polizat nu este mai înaltă decât suprafața de referință, fiind astfel montată corect. Dacă muchia este mai înaltă, suportul trebuie curățat, sau nu este permisă utilizarea uneltei de polizat.
Actionați pârghia (vezi pagina 9) numai cu motorul oprit.
Nu porniți scula electrică cu pârghla de fixare deschisă. În caz contrar există pericol de strivire pentru mâini și degete.
Nu apucați în zona bacurilor de fixare. În caz contrar există pericol de strivire pentru degete.
Rotirea capului angrenajului:
Rotiți cu grijă capul angrenajului și fără a-l demonta de pe carcasa pentru a-l aduce în noua poziție (vezi pagina 15).
Echipare
Pornirea lină are rolul de a reduce până la turația de mers în gol forțele de reacție la pornire și la mărirea vitezei de lucru a sculei electrice.
Protectia la repornire impiedică repornirea involuntară a sculei electrice după o pană de curent apărută în timpul funcționării sale. Deconectați în acest caz scula electrică, verificați alimentarea curentului electric și apoi conectați din nou scula electrică.
Protectia electronică la suprasarcină reduce riscul de deteriorare a motorului, la suprasolicitarea sculei electrice. Scula electrică se va decupla automat, în acest caz. În continuare, aduceți comutatorul în poziția Oprit, ridicăți scula electrică de pe piesă și verificați scula cu privire la daune. Apoi reporniți scula electrică.
Indicatorul nivelelului de încărcare la accumulator (vezi pagina 13).
Nivelul de încărcare poate fi afișat de LED-urile verzi ale indicatorului nivelului de încărcare de la accumulator.
Apăsați tasta pentru indicatorul nivelului de încărcare On sau pentru afișarea nivelului de încărcare.
Dacă, după apăsarea tastei pentru indicatorul nivelului de încărcare nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.
Transport.
Accumulatorii Li-lon recomandați sunt supuși reglementărilor legislative privind bunurile periculoase. Utilizatorul poate transporta accumulatorii pe stradă, fără obligații suplimentare.
În cazul expedierii de câtre terți (de ex.: transport aerlan sau firme de curlerat) se vor respecta cerințele speciale privind ambalarea și marcarea. În acest caz, pentru pregătirea coletului în vederea expedierii se va consulta un expert în bunuri periculoase.
Expediați acumulatorii numai dacă, carcasa lor este Intactă. Acoperiți cu bandă adezivă bornele de contact deschise și ambalați astfel accumulatorul încât să nu se deplaseze în ambalaj. Vă rugăm să respectați si eventualelele reglementări naționale de resort.
Întreținere și asistență service post- vânzări.
Vă rugăm să aveți în vedere că, în pincipiu, sculele electrice pot fi reparate, întreținute și verificate numai de electricieni specializați, deoarece reparațiile necorespuzătoare pot cauza pericole considerabile pentru utilizator.
În cazul unor condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun
conducător electric. Suflați frecvent aer comprimat uscat și fără ulei prin orificiile de aerisire în interiorul sculei electrice.
La prelucrarea materialelor cu continut de ghips se poate genera praf. Acesta se poate depune în Interiorul sculei electrice precum și pe elementele de comandă și se poate întări, în combinație cu umiditatea din aer.
Mecanismul de comandă poate fi astfel influențat. Suflați frecvent interiorul sculei electrice și elementele de comandă cu aer comprimat uscat, fără ulei, prin deschiderile de ventilație.
Produsele care au intrat în contact cu azbestul, nu trebule date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.
Pentru repararea sculelor electrice și accesoriiilor FEIN care s-au defectat, adresați-vă atelierului dumneavoastră de asistență clienti FEIN. Adresa o găsiți pe internet la www.fein.com.
Înlocuiti etichetele și avertismentele de pe scula electrică, în cazul în care acestea s-au învechit și s-au uzat.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Folosiți numai piese de schimb originale.
Puteți schimba și singuri, dacă este necesar, următoarele piese:
Unelte, flanșa de fixare (dacă există), scut, accumulator, mâner suplimentar, filtru protecție praf, mânuși
Întretinere și curățare.
Curățați ocazional fantele de aerisire și bornele acumulatorului cu o pensulă moale, curată și uscată.
- Nu folositi substanțe chimice pentru curățarea acumulatorului.
Garantia legală de conformitate și garantia comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numal o parte a accesorilor descrise sau illustrate în prezentele instrucțiuni de folosire.
Declaratie de conformitate.
Declarația CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.
Declarația UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.
Protectția mediului înconjurător, eliminare.
Nu aruncați accumulatorii în gunoiul menajer!
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică. După ce mai întăi i-ați descărcat, direcționați acumulatorii către un punct de colectare a deșeurilor sortate.
În cazul în care accumulatorii nu sunt complet descârcați, ca o măsură preventivă, izolați conectorii acestuia cu bandă adezivă.
Numai pentru țările UE:
Conform Directivei europene 2006/66/CE, accumulatorii defecti sau consumați trebuie colectați separat și direcționați către o stație de reciclare ecologică.
Alegerea accesoriiilor (vezi paginile 16 - 20).
Folosiți numai accesorii originale FEIN. Accesoriiile trebuie să fie destinate tipului respectiv de sculă electrică.
A-1 Apărătoare de protecție pentru tăiere, tip A
B-1 Apărătoare de protecție pentru șlefuire, tip B
1-1 Disc de degroşare, tip 27
2-1 Disc de debitat
utilizați numai cu scut pentru debitat, tip A)
3-1 Disc de şlefuit lamele
3-2 Disc suport pentru discuri de šlefuit cu fibre, discuri de šlefuit cu fibre
(a se monta numai cu elementul de prindere pentru disc suport din setul de livrare)
3-3 Oală de șlefuit cu bandă velcro, benzi de șlefuit adezive, pâslă de șlefuit adezivă, bureți (numai CCG18-125-7 AS (**): Utilizați o chele fixă adecvată)
4-1 Perie conică din sârmă de oțel
4-2 Perie oală din oțel, discuri de șlefuit lamelare (numai CCG18-125-7 AS (**) : Utilizați o cheie fixă adecvată)
5-1 Carotă diamantată
(numai CCG18-125-7 AS (**) : Utilizați o cheie fixă adecvată)
180
sl
Prevod originalnega navodila za obratovanje.
Uporabljeni simboli, kratice in pojmi.
