| Produkto tipas | Belaidis kampinis šlifuoklis |
| Prekės ženklas | Fein |
| Modelis | CCG 18-125-7 AS |
| Maitinimas | Ličio jonų baterija 18 V, AMPShare sistema |
| Maksimalus disko skersmuo | 125 mm |
| Svoris (be baterijos) | Maždaug 2,5 kg |
| Stabdys | Elektrinis stabdys (greitas disko sustabdymas) |
| Apsauga nuo netikėto paleidimo | Taip |
| Apsauga nuo perkrovų | Elektrinė |
| Lėtas paleidimas | Taip |
| Tvirtinimo sistema | X-LOCK (be įrankio) arba prispaudimo flanšas (pagal versiją) |
| Krumpliaračio galvutės sukimas | 3 padėtys (reguliuojama be įrankio) |
| Papildoma rankena | Taip, nuimama |
| Apsauginis gaubtas | A tipas (pjovimas) ir B tipas (šlifavimas) |
| Panaudojimas | Pjovimas, nuvalymas, šlifavimas, šepetėliavimas, akmenų gręžimas |
| Priežiūra | Išpūsti ventiliacijos angas sausu suslėgtu oru |
| Valymas | Minkštas sausas šepetėlis ventiliacijos angoms |
| Sudėtinės dalys | Šlifavimo diskai, pjovimo diskai, lamelių diskai, šepečiai, šlifavimo plokštės, deimantiniai vainikai |
| Garantija | Pagal teisinius reikalavimus ir Fein gamintojo deklaraciją |
| Sertifikatai | CE, UKCA |
Dažnai užduodami klausimai - CCG 18-125-7 AS Fein
Naudotojų klausimai apie CCG 18-125-7 AS Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Malūnas PDF formatu nemokamai! Raskite savo instrukciją CCG 18-125-7 AS - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. CCG 18-125-7 AS prekės ženklo Fein.

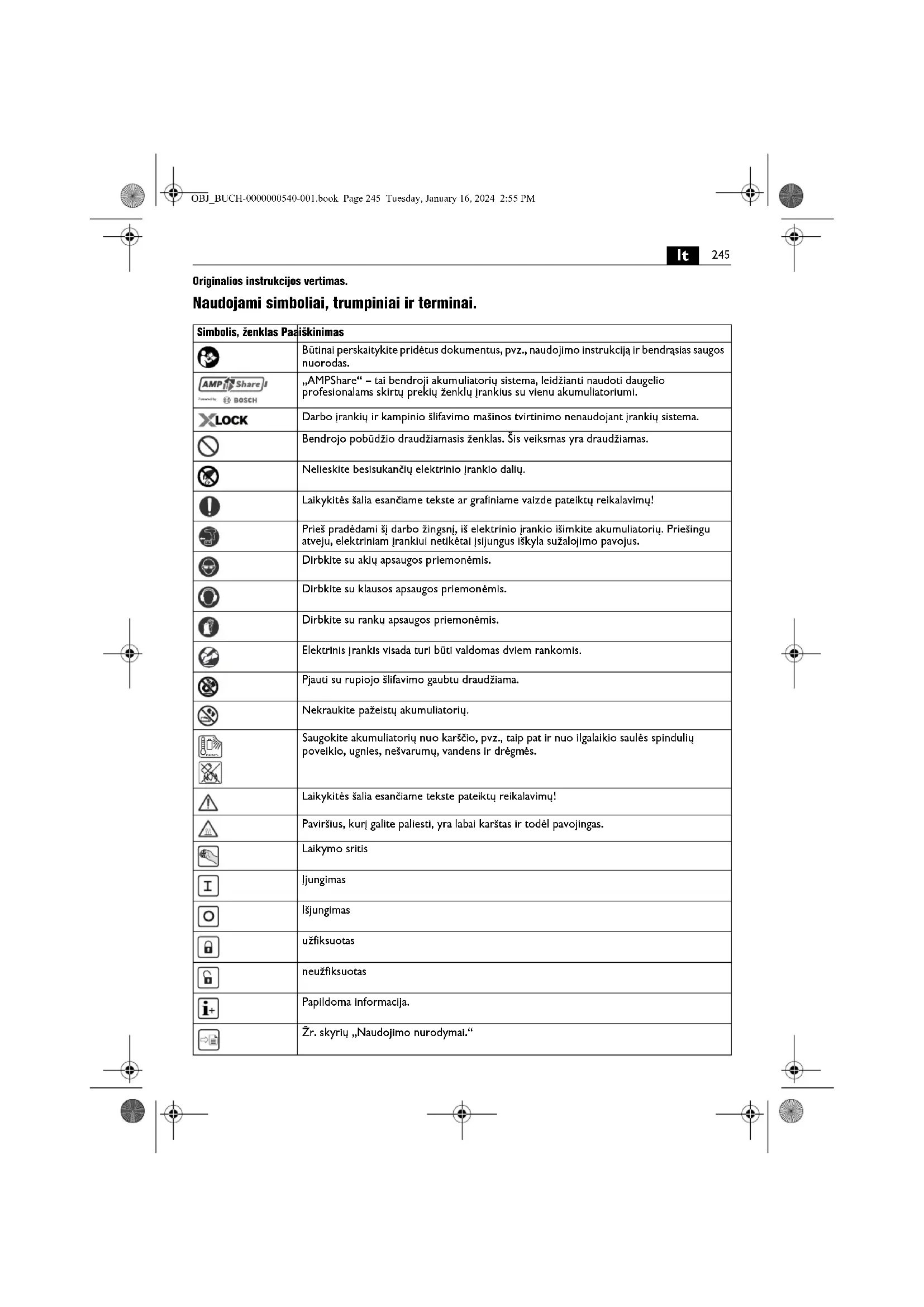

NAUDOJIMO INSTRUKCIJA CCG 18-125-7 AS Fein
Originalios instrukcijos vertimas.
Naudojami simboliai, trumpiniai ir terminai.
| Simbolis, ženklas Paaiškinimas | |
| Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. | |
| AMPShare®BOSCH | „AMPShare“ – tai bendroji akumuliatorių sistema, leidžianti naudoti daugelio profesionalams skirtų prekių ženklų įrankius su vienu akumullatoriumi. |
| XLOCK | Darbo įrankių ir kampinio šlifavimo mašinos tvirtinimo nenaudojant įrankių sistema. |
| Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. | |
| Nelieskite besisukančių elektrinio įrankio dalių. | |
| Laikykitės šalia esančiame tekste ar grafiniame valzde pateiktų reikalavimų! | |
| Prieš pradėdami šį darbo žingsnį, iš elektrinio įrankio išimkite akumullatorių. Priešingu atveju, elektriniam įrankiui netikėtaļ įsijungus iškyla sužalojimo pavojus. | |
| Dirbkite su akių apsaugos priemonėmis. | |
| Dirbkite su klausos apsaugos priemonėmis. | |
| Dirbkite su rankų apsaugos priemonėmis. | |
| Elektrinis įrankis visada turi būti valdomas dviem rankomis. | |
| Pjauti su ruplojo šlifavimo gaubtu draudžlama. | |
| Nekraukite paželstų akumullatorių. | |
| Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių povelkio, ugnies, nešvarumu, vandens ir drėgmės. | |
| Laikykitės šalia esančiame tekste pateiktų reikalavimų! | |
| Paviršius, kurį galite paliesti, yra labai karštas ir todėl pavojingas. | |
| Laikymo sritis | |
| Ijungimas | |
| Išjungimas | |
| užfiksuotas | |
| neužfiksuotas | |
| Papildoma informacija. | |
| Žr. skyrių „Naudojimo nurodymai.“ | |
246
It
| Simbolis, ženklas Paaiškinimas | |
 | Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. |
 | Patvirtina elektrinio įrankio atitiktį Didžioslos Britanijos (Anglijos, Velso, Škotijos) direktyvoms. |
 SPĖJIMAS | Ši nuoroda įspėja apie galimą pavojlngą situaciją, kuriai susldarius galima sunklai ar mirtinal susižaloti. |
 | Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas |
 | Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenklte į antrinių žallavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. |
 | Ženklina perdirbti tinkamas pakuotes ir gaminius, kurie turi būti surenkami ir šalinami atskirai. |
 | Akumullatorlaus tīpas |
 | Kroviklio tipas |
 | gali būti skaičiai arba raidės |
 | Ženklinimas vidinėms reikmėms |
| Ženklas Tarptautinis vienetas Paaiškinimas | ||
| n_0 | /mln, mln ^-1 , rpm, r/min | Apskaičiuotasis tuščioslos elgos sūkių skaičlus |
| UV Nustatyta įtampa | ||
| M... | mm Dydis, metrinis sriegis | |
| ∅ mm Apskritos dalies skersmuo | ||
 | mm | ∅ _D =maks. šlifavimo/pjovimo disko skersmuo∅ _H =tvirtinimo angos skersmuoT=šlifavimo/pjovimo disko storis |
 | mm | ∅ _D =maks. lėkštínio šlifavimo disko skersmuo |
 | mm M=prispaudžiamosios | jungės sriegisl=srleginio suklio ilgis |
 | mm | ∅ _D =maks. cilindrinio šepečio skersmuoM=prispaudžiamosios jungės sriegis / darbo įrankisT=maks. vielos ilgis |
 | mm | ∅ _D =maks. deimantinės gręžimo karūnos skersmuoM=prispaudžiamosios jungės sriegis / darbo įrankis |
 | kg | Elektrinio įrankio masė pagal EPTA-Procedure 01 be akumuliatoriaus ir darbo įrankio su apsauginiu gaubtu, tipas A / B |
 | kg Akumullatoriaus masė | |
| [OWKZ] | dB | Garso slėgio lygis |
 | dB | Garso gallos lygis |
| [WWSS] | Paklaida | |
| Ženklas Tarptautinis vienetas Paaiškinimas | |
| m/s ^2 | |
| a_h,AG | m/s ^2 |
| a_h,DS | m/s ^2 |
| m, s, kg, A, mm, V, W, N, °C, dB, min, m/s ^2 |
Jūsų saugumui.
⚠️ISPĖJIMAS Perskaitykite visas saugos nuorodas ir reikalavimus.
Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.
Išsaugokite šią instrukcija, kad ir ateityje galėtumėte ja pasinaudoti.
Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtu „Bendrujų saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, Ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate ji kitam savininkui.
Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.
Elektrinio jrankio paskirtis:
Rankomis valdoma akumuliatorinė kampinio šlifavimo mašina skirta medžiagų iš metalo ir akmens pjovimui, rupiajam šlifavimui ir apdorojimui šepečiais, talp pat medžiagų iš akmens gręžimui su deimantine gręžimo karūna nenaudojant vandens.
Norint pjauti standžiomis šlifavimo priemonémis, reikia naudoti specialų pjauti skirtą apsauginį gaubtą. Pjaunant akmenį, reikia paslūpintį pakankamu dulkių nusiurbimu.
Su leidžiamais šlifavimo įrankiais elektrinį įrankį galima naudoti šlifavimui popieriaus lapellais.
Elektrinj jrankj draudžiama naudoti betonui šlifuoti.
Bendrosios saugos nuorodos atliekantiems šlifavimo, šlifavimo naudojant šlifavimo popierių, apdirbimo vieliniais šepečiais ir pjaustymo abrazyviniais pjovimo diskais darbus
Ši elektrini įrankį galima naudoti kaip šlifavimo mašiną, juo galima šlifuoti naudojant šlifavimo popierų, vielinius šepečius, taip pat naudoti kaip skylių frezą arba pjauti abrazyviniais pjovimo diskais. Perskaitykite visas saugos nuorodas, instrukcijas, ženklus ir duomenis, kurie yra pateikiami su šiuo prietaisu. Jei nesilałkysite visų toliau pateiktų instrukcijų, galite sukelti elektros smūgl, galsra, taip pat sunklaį susiželstį ir sužeisti kitus asmenis.
Šis prietaisas netinka poliruoti. Naudoti elektrinį įrankį darbui, kuriam jis nėra skirtas, ypač pavojinga; toks darbas kelia sužalojimų pavojų.
Nenaudokite elektrinio jrankio funkcijai, kuriai jis pagal paskirti nėra konstruotas ir kurios nenumatė jo gamintojas. Dėl tokio permontavimo galima prarasti kontrolę ir galimi rimti kūno sužalojimai.
Nenaudokite darbo įrankių, kurių gamintojas nėra specialiai numatęs ir nurodęs šiam elektriniam įrankiui. Net jei ir galite pritvirtinti kokią nors papildomą įrangą prie elektrinio įrankio, tai dar nereiškia, kad ja bus saugu naudotis.
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už aukščiausią sūkių skaičių, nurodytą ant elektrinio prietaiso. Darbo įrankis, kuris sukasi greičlau, nei leidžiama, gali sulūžti ir nulėkti.
Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio matmenis. Netinkamų matmenų darbo įrankius gali būti sunku tinkamai apdengti bei valdyti.
Darbo jrankio tvirtinimo matmenys turi tikti elektrinio jrankio tvirtinimo priemonių matmenims. Darbo jrankiai, kurių nejmanoma tiksliai pritvirtinti prie elektrinio jrankio, sukasi netolygiai, labai smarkiai vibruoja ir gali tapti nebevaldomi.
Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus - ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus - ar jie nėra įtrūkę, susidėvėję ir labai nudile, vielinius šepečius - ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukšćio, patikrinkite, ar jis nėra pažeistas, arba naudokite kita, nepažeistą darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite prietaisui vieną minutę veikti didžiausiu sūkių skaičiumi. Pažeisti darbo įrankial paprastal sulūžta per šį bandomajį laikotarpl.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Prireikus užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos nuo smulkių šlifavimo ir medžiagos dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius ir apsauginė kaukė turi išfiltruoti atitinkamo darbo metu kylančlas dulkes. Dėl ilgalaiklo stipraus trlukšmo poveikio galite prarasti klausą.
248
It
Pasirūpinkite, kad kīti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zoną, turi būti su asmeninėmis apsaugos priemonėmis.
Ruošinio gabalėllai ar atskilusios darbo Įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.
Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, elektrini prietaisą laikykite tik už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, taip pat ir metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Niekada nepadėkite elektrinio įrankio, kol darbo įrankis visiškai nesustojo. Besisukantis darbo įrankis gali prisilesti prie paviršlaus, ant kurio padedate, ir elektrinis įrankis gali tapti nebevaldomas.
Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeisti.
Reguliariai valykite elektrinio jrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes j korpusa, ir susikaupus daug metalo dulki u gali kilti elektros smūgio pavojus.
Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys gali uždegti šias medžiagas.
Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį ar kitokius aušinamuosius skysčius gali trenkti elektros smūgis.
Atatranka ir susijusios įspėjamosios nuorodos
Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz., šlifavimo diskas, šlifavimo žiedas, vielinis šepetys ar kt., ruošinyje istringa ar užsiblokuoja ir todėl staiga sustoja. Todėl elektrinis jrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo jrankio sukimuisi kryptimi. Pvz., jei ruošinyje istringa ar yra užblokuojamas šlifavimo diskas, šlifavimo disko briauna, kuri yra ruošinyje, gali išlūžti ir sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judėti link dirbančiojo arba nuo jo. Tokiu atveju šlifavimo diskas gali net lūžti. Atatürkya yra neūnkamo elektrinio jrankio naudojimo ir (arba) netinkamų darbo sąlygų pasekmė. Jos galite išvengti, jei imsitės tinkamų toliau aprašytų saugos priemonių.
Dirbdami visada tvirtai laikykite elektrinį įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispiirti pasipriešinimo jėgai atatrankos metu. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei reakcijos jėgų momentą. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti reakcijos jėgas atatrankos metu.
Niekada nelaikykite rankų arti besisukančio darbo įrankio. Ivykus atatrankal darbo įrankis gali pataikyti įjūsų ranką.
Venkite, kad jūsų rankos būtų toje zonoje, kurioje įvykus atatrankai judės elektrinis įrankis. Atatrankos jėga verčia elektrinį įrankį judėti nuo blokavimo vietos priešinga šlifavimo disko sukimuisi kryptimi.
Itin atsargiai dirbkite kampų, aštrių briaunų ir t. t. srityje. Saugokite, kad darbo įrankis neatsitrenktų į ruošinį ir neužstrigtų jame. Besisukantis darbo įrankis linkęs užstrigti kampuose, aštriose briaunose, talp pat dažnai užstringa atsimušęs. Dėl to prarandama kontrolė arba įvyksta atatranką.
Nenaudokite grandininių pjūkų diskų medienai pjauti, segmentuotų deimantinių atpjovimo diskų, kurių atstumas tarp segmentų didesnis kaip 10 mm, ir dantytų pjovimo diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba kontrolės praradimą.
Specialios įspėjamosios nuorodos atliekantiems šlifavimo ir pjovimo darbus
Naudokite tik su šiuo elektriniu įrankiu leidžiamus naudoti šlifavimo įrankius ir šiems įrankiams pritaikytus apsauginius gaubtus. Šlifavimo įrankiai, kurie nėra skirti šlam elektriniam įranklui, gall būti nepakankamai uždengiami ir nesaugūs naudoti.
Išlenktus šlifavimo diskus reikia tvirtinti taip, kad jų šlifavimo paviršius nebūty išsikišęs už apsauginio gaubto krašto plokštumos. Netinkamai primontuotas šlifavimo diskas, kuris yra išsikišęs už apsauginio gaubto krašto plokštumos, bus nepakankamai uždengtas.
Apsauginis gaubtas turi būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad dirbančiajam būtu užtikrintas didžiausias saugumas, t. y. į dirbantijį turi būti nukreipta kuo mažesnė neuždengta šlifavimo įrankio dalis. Apsauginis gaubtas padeda apsaugoti dirbantijį nuo atskilusių dalelių, atsitiktinio prisilietimo prie šlifavimo įrankio ir nuo galinčių uždegti drabužius kibirkščių.
Šlifavimo įrankius leidžiama naudoti tik pagal rekomenduojamą paskirtį. Pvz., niekada nešlifuokite pjovimo disko šoniniu paviršlumi. Pjovimo diskai yra skirti medžiagai pjaunamaja briauna pašalinti. Nuo šoninės apkrovos šle šlifavimo įrankiai gall sulūžti.
Jūsų pasirinktiems šlifavimo diskams tvirtinti visada naudokite nepažeistas tinkamo dydžio ir formos prispaudžiamąsias junges. Tinkamos jungės prilalko šlifavimo diską ir sumažina lūžimo pavojų. Pjovimo diskams skirtos jungės gali skirtis nuo kitiems šlifavimo diskams skirtų jungjų.
Nenaudokite sudilusių šlifavimo diskų, prieš tai naudotų su didesniais elektriniąs įrankiais. Šlifavimo diskai, skirti didesniems elektriniąs įrankiams, nėra pritaikyti prie mažesnių elektrinių įrankių didesnio sūkių skaičiaus ir gali sulūžti.
Dirbdami su dvigubos paskirties diskais visada naudokite atliekamam darbui tinkamą apsauginį gaubtą. Nenaudojant tinkamo apsauginio gaubto, gali būti neužtikrinta norima apsauga ir galimi sunkūs sužalojlmal.
Specialios įspėjamosios nuorodos atliekantiems pjovimo darbus
Venkite užblokuoti pjovimo diską ir nespauskite jo per stipriai prie ruosinio. Nemėginkite atlikti pernelyg gilių pjūvių. Per stipriai prispaudus pjovimo diską, padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė jį pakreipti bei užblokuoti pjūvyje, vadinasi padidėja atatrankos ir disko lūžimo rizika.
Venkite būti zonoje prieš ir už besisukančio pjovimo disko. Kai pjaudami ruošinį pjovimo diską stumiate nuo savęs, įvykus atatrankai elektrinis įrankis su besisukančiu disku pradės judėti tiesiai i jus.
Jei pjovimo diskas užstringa arba jūs norite nutraukti darbą, išjunkite elektrini įrankį ir laikykite jį ramiai, kol diskas visiškai nustos suktis. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes gali įvykti atatranka. Nustatykite ir pašalinkite disko strigimo priežastį.
Nejunkite elektrinio įrankio iš naujo tol, kol diskas neištrauktas iš ruošinio. Palaukite, kol pjovimo diskas pasieks darbinį sūkių skaičių, ir tik tada atsargiai teškite pjovimą. Priešingu atveju diskas gali užstrigti, iššokti iš ruošinio ar sukelti atatranką.
Plokštes ar didelius ruošinius paremkite, kad sumažintumėte įstrigusio pjovimo disko keliamą atatrankos pavojų. Dideli ruošiniai gali išlinkti veiklami savojo svorio. Ruošinį reikia paremti abiejose disko pusėse, tiek šalia pjūvio linijos, tiek prie briaunos.
Būkīte ypač atsargūs pjaudami sienose ir kituose nepermatomuose paviršiuose. Panyrantis pjovimo diskas gali pažeistū elektros laidus, dujotiekio ir vandentiekio vamzdžius ar kitus objektus ir sukelti atatranką.
Nepjaukite lenktai. Per stipriai prispaudus pjovimo diska, padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė ji perkreipti bei užblokuoti pjūvyje, vadinasi, padidėja atatrankos ir disko lūžimo rizika, dėl ko galimi sunkūs sužalojimai.
Specialios įspėjamosios nuorodos atliekantiems šlifavimo darbus naudojant šlifavimo popierių
Naudokite tinkamo dydžio šlifavimo popieriaus lapelius ir vadovaukitės gamintojo nurodymais, kaip parinkti šlifavimo popieriaus lapelius. Šlifavimo popieriaus lapeliai, išsikišantys už šlifavimo disko, gali sužaloti, taip pat galimas šlifavimo popieriaus lapelių užsikabinimas, plyšimas arba galima atatranka.
Specialios saugos nuorodos dirbantiems su vieliniais šepečiais
Atkreipkite dėmesį į tai, kad iš vielinių šepečių, net ir naudojant juos įprastai, krenta vielos gabalėliai. Saugokite vielinius šepečius nuo per didelės apkrovos, t. y. jų per stipriai nespauskite. Skriejantys vielos gabalėliai gali lengvai prasiskverbti per plonus drabužius ir odą.
Jei rekomenduojama dirbti su apsauginiu gaubtu, saugokite, kad vielinis šepetys neliestų apsauginio gaubto. Apvalių (lėkštės tipo) ir cilindrinių šepečių skersmuo dėl spaudimo jėgos ir išcentrinių jėgu gali padidėti.
Kitos saugos nuorodos
Šlifuodami ploną metalinį lakštą arba gerai vibruojančias struktūras su dideliu paviršiumi, imkitės tinkamų priemonių, pvz., naudokite sunkius, lanksčius garso izoliacijos kilimėlius. Priešingu atveju bendras skleidžiamas triukšmas gali būti daug didesnis už nurodytą elektrinio jrankio skleidžiamą triukšmą. Taip pat atsižvelkite j padidėjusį skleidžiamą triukšmą vertindami triukšmo poveikio riziką ir parinkdami tinkamas klausos apsaugos priemones.
Jei su šlifavimo įrankiu tiekiami elastiniai įdėklai, dirbdami juos naudokite pagal gamintojo instrukcija.
Isitikinkite, kad darbo įrankiai pritvirtinti pagal gamintojo reikalavimus. Pritvirtinti darbo įrankiai turi laisvai suktis. Netinkamai pritvirtinti darbo įrankiai dirbant gali atsilaisvinti ir išlėkti.
Su šlifavimo įrankiais elkitės atsargiai ir sandėliuokite juos laikydamiesi gamintojo nurodymų. Paželstį šlifavimo įrankiai gali įtrūkti ir dirbant sulūžti.
Naudokite tik segmentuotus deimantinius diskus su neigiamu pjovimo kampu.
Jei naudojate darbo įrankį su srieginiu įdėklu, patikrinkite, ar sriegis darbo įrankyje pakankamai ilgas, kad būtų galima įstatyti elektrinio įrankio sukli. Sriegis darbo įrankyje turi tikti ant suklio esančiam sriegiui. Netinkamai sumontuoti darbo įrankiai darbo metu gali iškristi ir sužaloti.
Atsižvelkite i riziką dėl netinkamų apsauginių gaubtų naudojimo.
- Naudojant A tipo apsaugini gaubta šoniniam šlifavimui, apsauginis gaubtas ir ruošinys gali kliudyti vienas kitam, dėl to bus nepakankama kontrolė.
- Naudojant B tipo apsauginj gaubta pjovimui standžiais abrazyviniais diskais, kyla padidinta rizika, kad šlifavimo disko lūžimo atveju jil paveiks išmetamos kibirkštys ir šlifavimo dalelės, taip pat šlifavimo disko skeveldros.
- Naudojant A arba B tipo apsauginį gaubtą betono ir mūro pjovimui abrazyviniais diskais arba šoniniam šlifavimui kyla padidinta rizika dėl dulkių poveikio ir kontrolės praradimo su atatranka kalp pasekme.
- Naudojant A arba B tipo apsauginj gaubtą su diskiniu šepečiu, kuris yra storesnis nei nustatyta, vielos gali siekti apsauginj gaubtą ir dėl to gali lūžti vielos.
Naudojant kombinuotus šlifavimo ir pjovimo-šlifavimo diskus, reikia naudoti pjovimui skirtą apsauginį gaubtą (A tipo).
Nenukreipkite elektrinio įrankio i save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.
Atkreipkite dėmesį i paslėptus elektros laidus, duju vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.
Naudokite stacionarų nusiurbimo įrenginį ir dažnai prapūskite ventiliacines angas. Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija.
250 It
Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio.
Visada dirbkite su papildoma rankena. Papildoma rankena užtikrina saugų elektrinio įrankio valdymą.
Po darbo su medžiagomis, kurių sudėtyje yra gipso: Elektrinio įrankio ventiliacines ir jungiamojo elemento angas prapūskīte sausu suslėgtu oru, kuriame nėra alyvos. Priešingu atveju elektrinio įrankio korpuso vilduje ir ant jungiamojo elemento gali susikaupti dulkių su gipsu, ir jos dėl santykio su oro drėgme gali sukietėti. Dėl to gali sutrikti jungiamasis mechanizmas.
Akumuliatoriaus (akumuliatorių bloko) naudojimas.
Šios saugos nuorodos taikomos tik 18 V FEIN ličio jonų AMPShare akumuliatoriams!
Akumuliatorių naudokite tik AMPShare partnerių gaminiuose. AMPShare paženklinti 18 V akumuliatoriai
yra visiškai suderinami su šiais gaminiais: - visais FEIN 18 V AMPShare sistemos gaminiais; - visais 18 V AMPShare partnerių gaminiais.
Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar kitų gamintojų akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.
Laikykitės rekomendacijų dėl akumuliatoriaus, pateiktų gaminio naudojimo instrukcijoje. Tlik taip galima saugial naudoti akumuliatorių ir gaminį bei apsaugoti akumuliatorius nuo pavojingos perkrovos.
Akumuliatorius ikraukite tik su krovikliais, kuriuos rekomenduoja FEIN arba vienas iš AMPShare partnerių. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojant su kitokiais akumuliatoriais, iškyla gaisro pavojus.
akumuliatorius pateikiamas ne visai ikrautas. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių kroviklyje visiškai ikraukite.
Nenaudojamus akumuliatorius laikykite vaikams neprieinamoje vietoje.
Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus.
Akumuliatoriaus skystis gali sudirginti ir nudeginti odą.
Jei ant odos patektų akumuliatoriaus skysčio, tuoj pat nuplaukite dideliu kiekiu vandens. Jei akumuliatorių skysčio patektų į akį, plaukite akis švariu vandeniu ir nedelsdami kreipkitės į gydytoja!
Jei akumuliatoriaus skysčio patektų ant gretimų daiktų, patikrinkite atitinkamas dalis. Saugokitės, kad nepatektų ant odos – mūvėkite apsaugines pirštines. Nuvalykite dalis su sausais popieriniais rankšluosčiais arba, jei reikia, pakeiskite dalis. Iššiveržiantys garai gali sudirginti kvėpavimo takus. Akumuliatoriaus skystis gali sudirginti ir nudeginti odą.
Nesujunkite akumuliatoriaus trumpuoju jungimu. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
Niekada neatlikite pažeistų akumuliatorių techninės priežiūros darbų. Visus akumuliatoriaus techninės priežiūros darbus turi atlikti gamintojas arba įgaliotosios remonto dirbtuvės.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, purvo, vandens ir drėgmės. Kyla sprogimo ir trumpojo sujungimo pavojus.
Akumuliatorių laikykite ir naudokite tik, kai aplinkos temperatūra yra tarp -20 °C ir +50 °C. Nepallikte akumuliatoriaus, pvz., vasarą, automobilyje. Kai temperatūra < 0 °C, priklausomai nuo įrenginio gali būti ribotas našumas.
Ikraukite akumuliatorių tik aplinkos temperatūrai esant tarp 0 °C ir +35 °C. Akumuliatorių su USB jungtimi ikraukite ja tik, kai aplinkos temperatūra yra tarp +10 °C ir +35 °C. Jeigu jkraunant temperatūra yra už leidžiamo diapazono ribų, gali sugesti akumuliatorius ir kildi gaisras.
Atsargiai elkitės su išeikvotais akumuliatoriais. Akumuliatoriai yra pavojaus šaltinis, nes jie gali būti labai aukštos trumpojo jungimo srovės priežastis. Net kai ličio jonų akumuliatoriai atrodo išeikvoti, jie niekada nelšelkvojami visiškal.
Nepanardinkite akumuliatoriaus i skysčius, pvz., (sūru) vandenj ar gērimus. Dėl sąlyčio su skysčiais akumuliatorius gali sugesti. Dėl to gali susldaryti karštis, dūmai, akumuliatorius gali užsidegti ir sprogti. Nebenaudokite akumuliatoriaus ir kreipkitės j FEIN igaliotas remonto dirbtuves.
Nenaudokite pažeisto akumuliatoriaus. Akumuliatoriaus naudojimą reikia iš karto nutraukti, kai pastebimos nebüdingos savybės, pvz., kvapo susidarymas, karštis, spalvos pasikeitimas arba deformacija. Tęslant naudojima, akumuliatorius gali įkaisti, išskirti dūmus, užsidegti arba sprogti.
Akumuliatoriaus neatidarykite, nesuspauskite, neperkaitinkite ir nesudeginkite. Nesilaikant šio nurodymo, kyla nudegimo ir gaisro pavojus. Vykdykite gamintojo instrukcijas.
Degancius ličio jonų akumuliatorius gesinkite vandeniu, smėliu arba priešgaisrine antklode.
Venkite fizinių smūgių / poveikių. Smūgiai ir daiktų patekimas gali pažeisti akumuliatorius. Dėl to gali susidaryti nesandarumai, karštis, dūmai, akumuliatorius gali užsidegti ir sprogti.
Niekada nepalikite krautis akumuliatorių neprižiūrimą per naktį. Nesilaikant nurodymo, tam tikromis aplinkybėmis kyla gaisro ir sprogimo pavojus.
Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.
Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.
Prieš pradedami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimų pavojus.
Saugokite akumuliatorių nuo drėgmės ir vandens. Užterštas akumullatoriaus ir elektrinio įrankio jungtis nuvalykite sausa ir švaria šluoste.
Prieš transportuodami ir sandėliuodami elektrinį įrankį, išimkite akumuliatorių.
Laikykitės FEIN arba AMPShare partnerių kroviklių naudojimo instrukcijose pateiktų saugos nuorodu.
Vibracijos ir triukšmo emisijos vertės
Sioje instrukcijoje pateiktos vibracijos ir triukšmo emisijos vertės buvo išmatuotos pagal EN 62841 standartizuotą matavimo metodą ir lyginant tarpusavyje elektrinius įrankius jas galima naudoti. Jos skirtos vibracijos ir triukšmo emisijos poveikiui preliminariai įvertinti.
Nurodytos vibracijos ir triukšmo emisijos vertės atitinka pagrindinius elektrinio įrankio naudojimo atvejus.
Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, bendros vibracijos vertės ir triukšmo emisijos vertės gali kisti. Tai įvertinus, vibracijos ir triukšmo emisijos poveikis per visą darbo laiką galimal Žymiai padidės. Norint tiksliai įvertinti vibracijos ir triukšmo emisijos poveiki, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos ir triukšmo emisijos poveikis per visą darbo laiką galimal Žymiai sumažės.
Operatoriui nuo vibracijos ir triukšmo emisijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Kaip elgtis su kenksmingomis dulkèmis
Šiuo Įrankių apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagų, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagų, kurių sudėtyje yra uollenų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. įkvėpus tokių dulkių ir nuo sąlyčlo su tokiomis dulkėmis galį kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nusiurbti bel asmenines apsaugos prilemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patikėkite specialistams.
Medienos ir lengvuju metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišlnial, esant nepalankioms salygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirksčių srautas nebūty nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šlifuojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktu apdorojimo nuorodu bi jūsu šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.
Valdymo nuorodos.
! Nenaudokite elektrinio prietaiso su pjovimo staliuku. Jei jrankis buvo veikiamas didele apkrova, kad jis atvěstų, kellas minutes leiskite jam veikti tuščaja eiga.
Darbo įrankio montavimas ir nuėmimas CCG18-125-7 AS (\*\*) :
Fiksuojamaji mygtuką (žr. psl. 8) naudokite tik tada, kai variklis yra sustabdytas. Priešingu atveju gali būti pažeistas elektrinis įrankis.
! Prispaudžlamojoje jungėje ant centravimo briaunos yra „O“ tipo žiedas. Jei „O“ tipo žiedo nėra arba jei jis pažeistas, prieš naudojant toliau jį būtina pakeisti.
Darbo įrankio montavimas ir nuėmimas CCG18-125-7 X AS (\*\*) :
Naudokite tik originalius X-LOCK darbo jrankius, ant kurių yra X-LOCK logotipas. Tik su originaliais X-LOCK darbo jranklais užtikrinama, kad būtų išlaikytas maks. 1,6 mm veržimo storis. Dėl didesnio veržimo storio galimas nesaugus įveržimas, dėl kurio gali atsilaisvinti darbo jrankis.
Atkreipkite dėmesį į tai, kad darbo įrankis ir įtvaras nebūtų deformuotl, kad juose nebūtų nešvarumų ir dalelių.
Atkreipkite dėmesį i šlifavimo įrankių matmenis. Prieš montuodami X-LOCK darbo įrankį, įsitikinkite, kad abu X-LOCK fiksuojamosios noselės yra atidarytos. Jei reikla, išvalykite sritį tarp dvlejų X-LOCK fiksuojamujų nosellų.
Po montavimo patikrinkite, ar šlifavimo jrankio briauna nėra aukštesné už atskaitos paviršių ir taip nustatysite, ar jis yra tinkamai sumontuotas. Jei briauna yra aukščiau, įtvarą reikia išvalyti arba to šlifavimo jrankio negalima naudoti.
Aktyvinkite svirtj (žr. psl. 9) tik tada, kai variklis yra sustabdytas.
Nejjunkite elektrinio įrankio, kai yra atidaryta veržimo svirtis. Kitaip kyla rankos ir pirštų suspaudimo pavojus.
Nekiškite rankų i užveržiamųjų kumštelių sritį. Kitaip kyla pirštų suspaudimo pavojus.
Reduktoriaus galvutės pasukimas: Reduktoriaus galvutę, nenuėmę jos nuo korpuso, atsargiai pasukite i naują padėti (žr. 15 psl.).
252 It
Iranga
Svelnaus paleidimo funkcija padeda sumažinti reakcijos jėgas ijungiant ir paleidžiant elektrinį įrankį iki tuščiosios eigos greičio.
Apsauga nuo pakartotinio jsijungimo neleidžia elektriniam jrankiui automatiskai jsijungti iš naujo, jei darbo metu nutrūko elektros energijos tiekimas. Tokiu atveju išjunkite elektrini jrankj, patikrinkite maitinimo šaltinj ir věl išjunkite elektrini jrankj.
Elektroninis apsaugas nuo perkrovos sumažina variklio pažeidimo riziką elektrinio įrankio perkrovos atveju. Tokiu atveju elektrinis įrankis išsijungia pats. Tada perjunkite jungiklį l išjungimo padėtį, atitraukite elektrinį įrankį nuo ruošinio ir patikrinkite, ar nėra pažeistas darbo įrankis. Po to elektrinį įrankį vėl ijunkite.
Akumuliatoriaus ikrovos indikatorius (žr. 13 psl.).
Akumuliatoriaus ikrova gali būti rodoma žaliais šviesadiodžiais akumuliatoriaus ikrovos indikatoriais. Paspauskite akumuliatoriaus ikrovos mygtuka 📣 arba 📞 akumuliatoriaus ikrovai parodyti.
Jei paspaudus akumuliatoriaus ikrovos mygtuką nešviečia né vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.
Transportavimas
Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių istatymų nuostatos. Naudotojas akumuliatorius gali neribojamai gabenti kelių transportu.
Jei siunčiant pasitelkiami tretujei asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti i pakuotei ir ženklinimui taikomus ypatingus reikalavimus Būtina, kad rengiant siunta dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad įis pakuotėje nejudėtu. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.
Techninė priežiūra ir remonto dirbtuvės.
Atkreipkite dėmesį, kad elektrinius įrankius leidžiama remontuoti, prižiūrėti ir tikrinti tik kvalifikuotiems elektrikams, nes netinkama priežiūra ir remontas gali sukelti didelį pavojų naudotojui.
Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių.
Elektrinio jrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.
Apdorojant medžiagas, kuriose yra gipso, gali susidaryti dulkių. Jos gall nusėsti elektrinio įrankio viduje ir ant jungiamuju elementų, o dėl santykio su oro drėgme gali sukietėti. Dėl to gali būti pakenkta perjungimo mechanizmui.
Elektrinio įrankio vidų per ventiliacines angas ir jungiamuosius elementus dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.
Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.
Jei reikia remontuoti FEIN elektrinius Irankius Ir papildomą jranga, prašome kreiptis j FEIN klientų aptarnavimo skyrių. Adresą rasite internete www.fein.com.
Atnaujinkite pasenusius ir nusitrynusius lipdukus ir įspėjamąsias nuorodas.
Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.
Naudokite tik originalias atsargines dalis.
Šias dalis, jei reikia, galite pakeisti patys:
darbo įrankius, prispaudžiamąslas junges (jei yra), apsauginį gaubtą, akumullatorių, papildomą rankeną, apsaugos nuo dulkių filtra, rankų apsaugą
Techninė priežiūra ir valymas
Akumuliatoriaus ventiliacines angas ir jungtis valykite minkštu, švariu ir sausu teptuku.
- Akumuliatoriul valyti nenaudokite cheminių medžiagu.
Istatyminė garantija ir savanoriška gamintojo garantija.
Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.
Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šloje naudojimo instrukcljoje aprašytos ar pavaizduotos papildomos įrangos.
Atitikties deklaracija.
CE deklaracija galioja tik Europos Sajungos Ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminlams. Patelkus gaminj i ES rinką, UKCA ženklas netenka galios. UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminj i JK rinką, CE ženklas netenka galios.
Aplinkosauga, šalinimas.
Nemeskite akumuliatorių i buitinių atlieku konteinerius!
Pakuotės, nebetinkami naudoti elektrinlai įranklai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai nėra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipnlaja juosta.
Ne ES šalims:
Pagal Europos direktyvą 2006/66/EB sugedę ir išeikvoti akumuliatoriai turi büti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.
Naudokite tik originalią FEIN papildoma įrangą. Papildoma įrangą turi būti skirta naudojamo elektrinio įrankio tipui.
A-1 Apsauginis gaubtas, skirtas pjauti, A tipo
B-1 Apsauginis gaubtas, skirtas šlifuoti, B tipo
1-1 Rupiojo šlifavimo diskas, 27 tipo
2-1 Pjovimo diskas
(naudoti tik su apsauginiu gaubtu, skirtu pjauti, A tipo)
3-1 Véduoklinis šlifavimo diskas
3-2 Guminis diskas fibriniams šlifavimo popieriaus lapeliams, fibriniai šlifavimo popieriaus lapeliai (tvirtinti tik su kartu pateikta guminio disko tvirtinimo priemone)
3-3 Šlifavimo diskas su kibiaja jungtimi, kibieji šlifavimo popieriaus lapeliai, kibusis karšinio diskas šlifavimui, kempinelės (tik CCG18-125-7 AS (**) : naudokite tinkamą veržliaraktį)
4-1 Vielinis kūginis šepetys
4-2 Cilindrinis šepetys, plokšteliniai cilindriniai šlifavimo antgalial (tik CCG18-125-7 AS (**): naudokite tinkamą veržliaraktj)
5-1 Deimantinė skylių freza
(tik CCG18-125-7 AS (**): Naudokite tinkamą veržliaraktį)
254
