BRUKSANVISNING HMH-E 2440 Hurricane

Legg motorhuset snudd opp ned på gulvet.

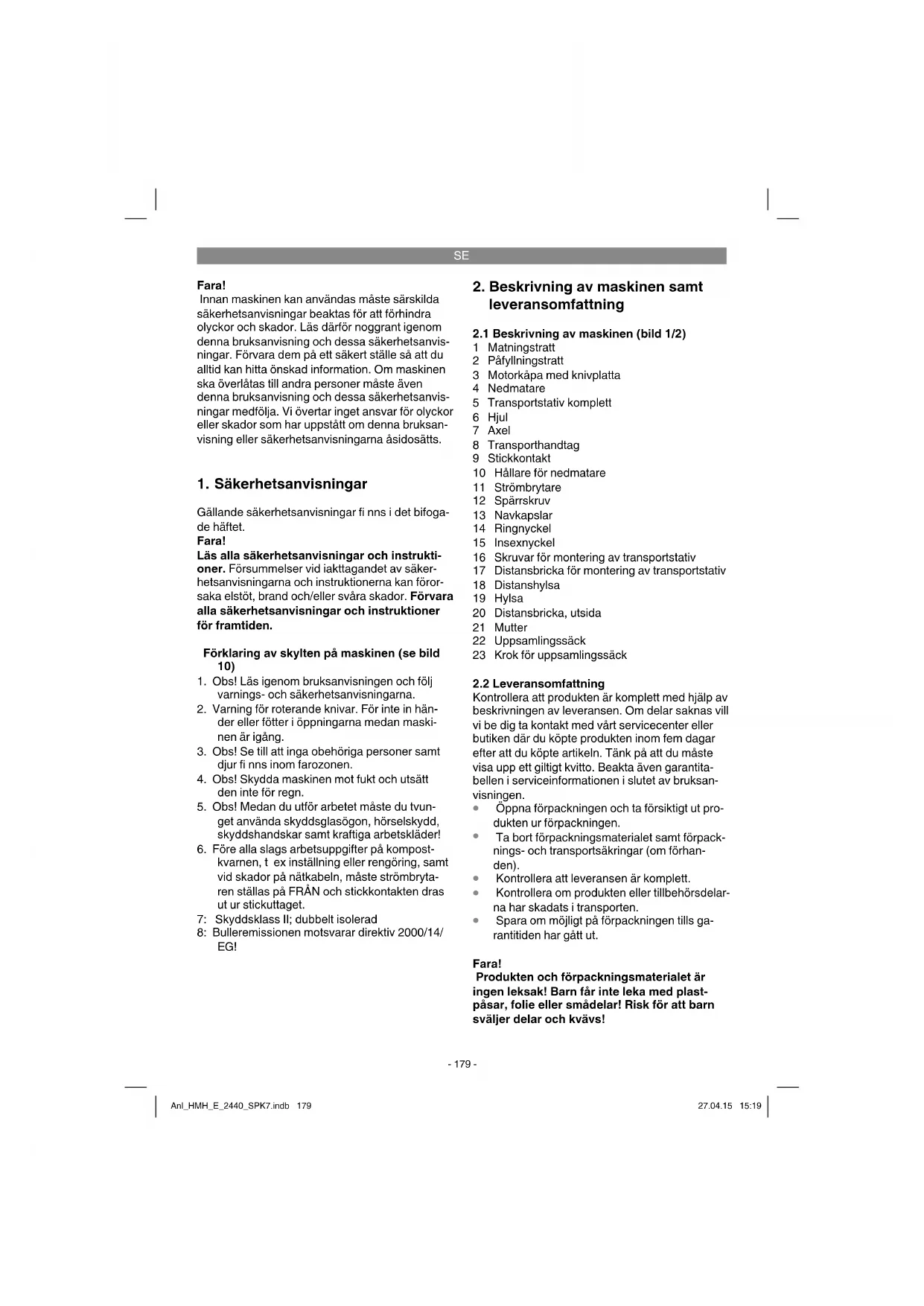

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Förklaring av skylten på maskinen (se bild 10)

1. Obs! Läs igenom bruksanvisningen och följ

varnings- och säkerhetsanvisningarna.

2. Varning för roterande knivar. För inte in hän-

der eller fötter i öppningarna medan maski- nen är igång.

3. Obs! Se till att inga obehöriga personer samt

djur fi nns inom farozonen.

4. Obs! Skydda maskinen mot fukt och utsätt

5. Obs! Medan du utför arbetet måste du tvun-

get använda skyddsglasögon, hörselskydd, skyddshandskar samt kraftiga arbetskläder!

6. Före alla slags arbetsuppgifter på kompost-

kvarnen, t ex inställning eller rengöring, samt vid skador på nätkabeln, måste strömbryta- ren ställas på FRÅN och stickkontakten dras ut ur stickuttaget. 7: Skyddsklass II; dubbelt isolerad 8: Bulleremissionen motsvarar direktiv 2000/14/ EG!

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

1 Matningstratt 2 Påfyllningstratt 3 Motorkåpa med knivplatta 4 Nedmatare 5 Transportstativ komplett 6 Hjul 7 Axel 8 Transporthandtag 9 Stickkontakt 10 Hållare för nedmatare 11 Strömbrytare 12 Spärrskruv 13 Navkapslar 14 Ringnyckel 15 Insexnyckel 16 Skruvar för montering av transportstativ 17 Distansbricka för montering av transportstativ 18 Distanshylsa 19 Hylsa 20 Distansbricka, utsida 21 Mutter 22 Uppsamlingssäck 23 Krok för uppsamlingssäck

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs! Anl_HMH_E_2440_SPK7.indb 179Anl_HMH_E_2440_SPK7.indb 179 27.04.15 15:1927.04.15 15:19SE

3. Ändamålsenlig användning

Den elektriska kompostkvarnen är endast avsedd för fi nfördelning av organiskt trädgårdsavfall. Mata in biologiskt nedbrytbart material, t ex löv, grenar eller avfall från blommor, i matningstratten. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

..................................... 112 dB Vikt ..............................................................11 kg Skyddsklass: ..................................................... II Kapslingsklass: ............................................IPX4 Driftslag S6 40 %: Kontinuerlig drift med inter- mittent belastning (arbetscykel 10 min). För att undvika att motorn värms upp till otillåtet höga temperaturer, får motorn köra med angiven nomi- nell eff ekt 40 % av arbetscykeln, och därefter 60 % av arbetscykeln utan belastning. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen. Kompostkvarnen levereras i demonterat skick. Transportstativet och hjulen måste monteras före användning. Följ bruksanvisningen steg för steg och orientera dig efter bilderna så att du gör rätt när du monterar samman maskinen.

Lägg motorkåpan upp och ned på marken.

Skjut in transportstativet i avsedda öppningar tills det tar emot.

Fixera transportstativet med skruvar (pos. 16) och distansbrickor (pos. 17) enligt beskrivnin- gen i bild 3b.

5.2 Montera axeln och hjulen (bild 4-10)

Ta av muttern och distansbrickorna från axeln.

5.3 Montera hållaren för nedmataren (bild 8)

Tryck fast hållaren för nedmataren på transport- stativet enligt beskrivningen i bild 8.

5.4 Montera uppsamlingssäcken (bild 9)

Som option kan den medföljande uppsamlingssä- cken monteras på maskinen. Häng uppsamlings- säcken (bild 9/pos. 22) på den härför avsedda kroken (bild 9/pos. 23).

Beakta de lokala bullerbestämmelserna medan du använder maskinen. Dessa kan avvika mellan olika orter.

6.1 Ansluta och slå på maskinen

Anslut förlängningskabelns anslutningsdon till nätkabeln (bild 1/pos. 9).

Tryck in strömbrytaren (bild 1/pos. 11) för att slå PÅ (strömbrytaren i läge “I”) eller AV (strömbrytaren i läge “0”) maskinen. Obs! Om maskinen inte matas med nätspänning kan den inte heller slås på. Om strömförsörjnin- gen avbryts, kommer maskinen att slås ifrån au- tomatiskt (strömbrytaren i läge “0”). Maskinen kan inte slås på igen förrän strömförsörjningen har återupprättats och strömbrytaren ställs i läge “I”.

6.2 Överlastsäkring (motorskydd)

Motorn skyddas mot överbelastning av en överlastsäkring.

Vid överbelastning kopplas maskinen ifrån automatiskt. Ställ strömbrytaren i läge „I“ för att ta maskinen i drift på nytt.

Om motorn inte startar upp ska utkastnings- kanalen rengöras.

Bär arbetshandskar, skyddsglasögon och hörselskydd.

Material som du har matat in dras in automa- tiskt. VARNING! Om längre material dras in i maskinen finns det risk för att det slår som en piska - håll tillräckligt säkerhetsavstånd.

Mata endast in så mycket material så att påfyllningstratten inte täpps till.

Visset och fuktigt trädgårdsavfall som har le- gat flera dagar måste köras omväxlande med grenar.Därigenom kan du undvika att materi- alet fastnar i påfyllningstratten.

Mjuka avfall (t ex köksavfall) får inte köras i kompostkvarnen utan ska läggas direkt på komposten.

Finfördela grenar med många kvistar och mycket löv komplett innan du matar in mer material.

Utkastningsöppningen får inte täppas till av finfördelat material - risk för blockering.

Ventilationsöppningarna får inte vara över- täckta.

Undvik att kontinuerligt mata in kompakt ma- terial eller kraftiga grenar. Detta kan leda till att knivarna blockeras.

Använd en nedmatare eller en krok för att ta bort blockerade föremål från tratt- eller utkast- ningsöppningen.

Fäll upp påfyllningstratten (bild 5/pos. 2) ge- nom att öppna spärrskruven (bild 5/pos. 12). Därefter kan blockeringar i maskinens inre åtgärdas. Obs! Använd handskar! Risk för personska- dor av knivarna.

Kompostkvarnen är utrustad med en säker- hetsbrytare (bild 6a/pos. A) inuti motorkåpan. Manövreringsdonet (bild 7/pos. F) fi nns vid påfyll- ningstratten. Om påfyllningstratten inte sitter rätt eller om den inte är tryckt mot motorkåpan, kommer SÄKER- HETSBRYTAREN att slå ifrån. Detta innebär att motorn inte längre startar. Om detta inträff ar mås- te du fälla upp påfyllningstratten enligt beskriv- ningen ovan. Rengör maskinens inre utrymme noggrant. Fäll ned påfyllningstratten på nytt enligt beskrivningen och se till att tratten sitter rätt innan du slå på maskinen. Kontrollera även att säker- hetsskruven har skruvats in helt. Anl_HMH_E_2440_SPK7.indb 181Anl_HMH_E_2440_SPK7.indb 181 27.04.15 15:1927.04.15 15:19SE

VARNING! Lossa ALDRIG på spärrskruven (bild 1 / pos. 12) om strömbrytaren fortfarande (bild 1 / pos. 11) fortfarande är tillslagen och nätka- beln (förlängningskabeln) är ansluten till maski- nens stickkontakt.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Underhåll och förvaring

Rengör maskinen i regelbundna intervaller. Därigenom kan du vara säker på att maski- nen fungerar bra under lång tid framöver.

Håll ventilationsöppningarna rena medan du använder maskinen.

Plastkåpan och de övriga plastdelar- na kan rengöras med ett milt hushålls- rengöringsmedel och en fuktig tygduk. Mas- kinen får inte rengöras med aggressiva medel eller lösningsmedel.

Spruta aldrig av kompostkvarnen med vatten.

Vatten får under inga omständigheter tränga in i maskinen.

Kontrollera då och då att monteringsskruvar- na i transportstativet är åtdragna.

Om du inte ska använda kompostkvarnen under längre tid, smörj in den med miljövänlig olja som skydd mot korrosion.

Förvara maskinen i ett torrt utrymme.

Förvara maskinen utom räckhåll för barn.

Efter att du är färdig, fäll fram påfyllningstrat- ten och rengör maskinens inre utrymme. Ta bort avlagringar på de inre metalldelarna med en borste. Stryk på en aning olja på den reng- jorda knivplattan och knivarna.

När du fäller igen påfyllningstratten, kontrol- lera att säkerhetsbrytaren och spärrskruven är rena.

8.2 Byta ut, slipa, skifta knivar

Knivarna på knivplattan kan bytas ut. Av kvalitets- och säkerhetsskäl får du endast byta ut knivarna mot originalknivar. Varning! Av säkerhetsskäl rekommenderar vi att du endast låter auktoriserade verkstäder slipa och byta ut knivarna. Bär alltid kraftiga arbetshandskar.

Fäll upp påfyllningstratten (bild 5/pos. 2) ge- nom att öppna spärrskruven (bild 5/pos. 12).

Lossa på fästmuttern (bild 6a/pos. B).

Lossa på 8 st stjärnskruvar (bild 6b/pos. C) och ta av täckplattan.

Fixera rotationsskivan mot att snurra (t ex genom att klämma in en skruvmejsel, se bild 6c).

Lossa på 4 st knivskruvar (bild 6c/pos. D) och ta ut knivarna (bild 6c/pos. E).

Knivarna kan vändas en gång eftersom de är slipade i båda ändar, men därefter måste de bytas ut mot nya. Montera i omvänd ordningsföljd.

8.3 Reservdelsbeställning

Ange följande uppgifter när du beställer reserv- delar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns. Anl_HMH_E_2440_SPK7.indb 182Anl_HMH_E_2440_SPK7.indb 182 27.04.15 15:1927.04.15 15:19SE

Fejl Årsag Afhjælpning Maskinen startar inte Ingen ström i stickkontakten Maskinen har slagits ifrån Överlastbrytaren har löst ut Utkastningskanalen är blockerad Påfyllningstratten sitter inte fast på motorkåpan Kontrollera kabeln och säkringen Slå på maskinen Tryck in kopplingsstiftet i överlastbry taren Rengör utkastnings kanalen Rengör maskinens inre utrymme och dra åt säkerhetsskruven Kompostkvarnens prestanda är dålig Knivarna är slitna Vrid runt, slipa eller byt ut knivarna Anl_HMH_E_2440_SPK7.indb 183Anl_HMH_E_2440_SPK7.indb 183 27.04.15 15:1927.04.15 15:19SE

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_HMH_E_2440_SPK7.indb 184Anl_HMH_E_2440_SPK7.indb 184 27.04.15 15:1927.04.15 15:19SE

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Förbrukningsmaterial/förbrukningsdelar* Kniv Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_HMH_E_2440_SPK7.indb 185Anl_HMH_E_2440_SPK7.indb 185 27.04.15 15:1927.04.15 15:19SE

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet, eller vända dig till butiken där du köpte produkten. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpa-

re av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantian- språk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 60 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_HMH_E_2440_SPK7.indb 186Anl_HMH_E_2440_SPK7.indb 186 27.04.15 15:1927.04.15 15:19FI
