BRUGSANVISNING HMH-E 2440 Hurricane

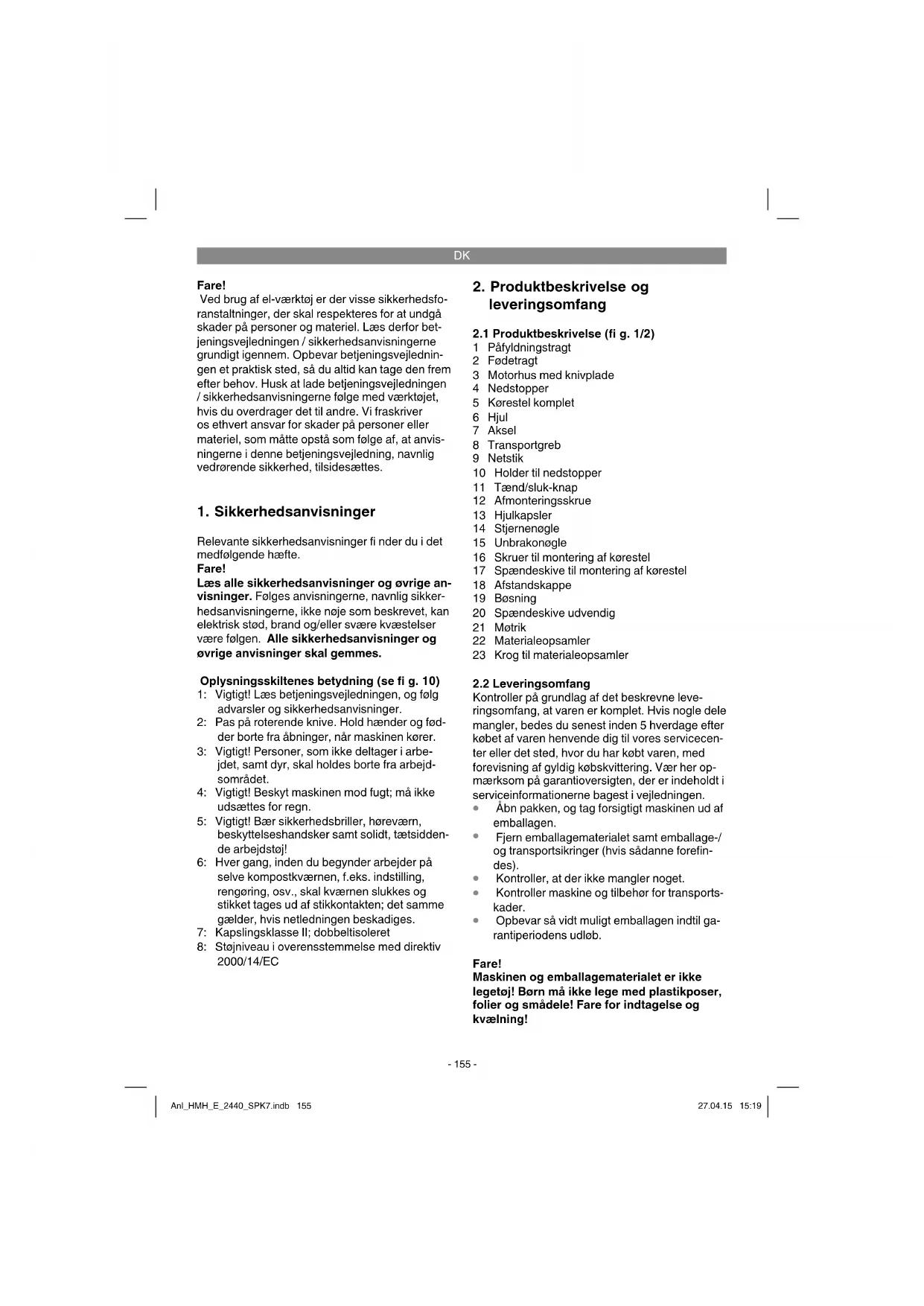

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Oplysningsskiltenes betydning (se fi g. 10) 1: Vigtigt! Læs betjeningsvejledningen, og følg advarsler og sikkerhedsanvisninger. 2: Pas på roterende knive. Hold hænder og fød- der borte fra åbninger, når maskinen kører. 3: Vigtigt! Personer, som ikke deltager i arbe- jdet, samt dyr, skal holdes borte fra arbejd- sområdet. 4: Vigtigt! Beskyt maskinen mod fugt; må ikke udsættes for regn. 5: Vigtigt! Bær sikkerhedsbriller, høreværn, beskyttelseshandsker samt solidt, tætsidden- de arbejdstøj! 6: Hver gang, inden du begynder arbejder på selve kompostkværnen, f.eks. indstilling, rengøring, osv., skal kværnen slukkes og stikket tages ud af stikkontakten; det samme gælder, hvis netledningen beskadiges. 7: Kapslingsklasse II; dobbeltisoleret 8: Støjniveau i overensstemmelse med direktiv 2000/14/EC

1 Påfyldningstragt 2 Fødetragt 3 Motorhus med knivplade 4 Nedstopper 5 Kørestel komplet 6 Hjul 7 Aksel 8 Transportgreb 9 Netstik 10 Holder til nedstopper 11 Tænd/sluk-knap 12 Afmonteringsskrue 13 Hjulkapsler 14 Stjernenøgle 15 Unbrakonøgle 16 Skruer til montering af kørestel 17 Spændeskive til montering af kørestel 18 Afstandskappe 19 Bøsning 20 Spændeskive udvendig 21 Møtrik 22 Materialeopsamler 23 Krog til materialeopsamler

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning! Anl_HMH_E_2440_SPK7.indb 155Anl_HMH_E_2440_SPK7.indb 155 27.04.15 15:1927.04.15 15:19DK

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Den elektriske kompostkværn er udelukkende beregnet til fi ndeling af organisk haveaff ald. Det biologisk nedbrydelige materiale (f.eks. blade, grene) føres ned i påfyldningstragten. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

. .......... 112 dB (A) Vægt: ...........................................................11 kg Kapslingsklasse: .. ............................................. II Beskyttelsesgrad: ......... ................................IPX4 Driftsmodus S6 40%: Kontinuerlig drift med intermitterende belastning (cyklusvarighed 10 min). For at undgå overophedning af motoren må den køre med den angivne mærkeeff ekt i 40% af cyklussens varighed og skal herefter køre videre uden belastning i 60% af cyklussens varighed. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen. Kompostkværnen leveres adskilt. Kørestellet og hjulene skal monteres inden brug. Følg betje- ningsvejledningen trin for trin, og gør brug af illus- trationerne – det vil lette arbejdet med at samle maskinen.

Læg motorhuset vendt om på jorden

Stik kørestellet ind i åbningerne, så det går i anslag.

Fastskru kørestellet, som vist i fig. 3b, med skruerne (pos. 16) og spændeskiverne (pos. 17).

5.2 Montering af aksel og hjul (fi g. 4a-4h)

Tag møtrikker og mellemlægsskiver ud af aks- len

Monter kørestellet som vist på figurerne 4a- 4h.

5.3 Påsætning af nedstopper (fi g. 8)

5.4 Påsætning af kompostsæk (fi g. 9)

Den medfølgende kompostsæk kan sættes på kværnen: Hægt kompostsækken (fi g. 9 / pos. 22) på den dertil indrettede haspe (fi g. 9 / pos. 23).

Bemærk venligst lovmæssige bestemmelser vedrørende støjbeskyttelse, som kan variere fra sted til sted.

6.1 Tilslutning af maskinen

Slut stikproppen på maskinkablet (forlænger) til netledningen. (fig. 1/pos. 9).

Med tænd/sluk-knappen (fig. 1/pos. 11) kan maskinen tændes (ON = kontaktposition „I“) og slukkes (OFF = kontaktposition „0“). Bemærk: Tilføres der ikke netspænding til mas- kinen, kan den ikke tændes. Hvis strømmen bliver afbrudt, kobler maskinen automatisk fra (kontaktposition „0“). For at tænde maskinen igen skal strømtilførslen genetableres og tænd/sluk- knappen sættes i position „I“.

Ved overbelastning kobler apparatet auto- matisk fra. Det tages i brug igen ved at stille tænd/sluk-knappen på „I“.

Hvis motoren ikke vil gå i gang, skal udkast- skakten rengøres.

6.3 Anvisninger til arbejdet

Følg alle sikkerhedsanvisninger (vedlagte hæfte).

Brug arbejdshandkser, sikkerhedsbriller og høreværn.

Det tilførte materiale trækkes ind automatisk. VIGTIGT! Længere materiale, som rager ud over maskinen, kan svippe frem og tilbage, når det trækkes ind – hold god afstand.

Pas på ikke at tilføre så meget materiale, at påfyldningstragten stopper til.

Vissent, fugtigt haveaffald, som har ligget i flere dage, skal findeles skiftevis med grene. Herved undgås det, at materialet sætter sig fast i påfyldningstragten.

Blød affald (f.eks. køkkenaffald) må ikke kom- mes i kværnen, men skal komposteres, som det er.

Løvholdigt, kraftigt forgrentet materiale skal findeles helt igennem, inden der tilføres nyt materiale.

Udkastningsåbningen må ikke stoppes til af findelt materiale – fare for ophobning.

Ventilationssprækken må ikke overdækkes.

Undgå uafbrudt påfyldning af svært materiale eller kraftigt grenværk. Det kan forårsage blo- kering af knivene.

Brug en nedstopper eller en haspe til at fjerne blokerede genstande fra tragt- eller udkast- ningsåbningen.

Klap fødetragten (fig. 5/pos 2) op ved at åbne afmonteringsskruen (fig. 5/ pos 12). Nu kan tilstopninger fjernes inde i apparatet. Vigtigt! Brug handsker! Fare for kvæstelser fra knive.

Kompostkværnen er udstyret med en sikkerhe- dsafbryder (fi g. 6/pos. A) indvendigt i motorhuset. Betjeningsenheden (fi g. 7/pos. F) er anbragt på fødetragten. Sidder fødetragten ikke ordentligt, eller hvis den ikke trykkes ind mod motorhuset, aktiveres SIK- KERHEDSAFBRYDEREN og blokerer motorens funktion. Hvis dette sker, klapper du fødetragten op som beskrevet ovenfor. Rens grundigt ind- vendigt. Klap fødetragten ned igen som tidligere beskrevet, og kontroller, at den sidder rigtigt, og at sikkerhedsskruen er skruet helt i, inden du starter maskinen igen. VIGTIGT! Løsn ALDRIG afmonteringsskruen (fi g. 1/pos. 12) uden først at have slukket maskinen på tænd/sluk-knappen (fi g. 1/pos. 11) og have truk- ket stikproppen på maskinkablet (forlængning) ud af maskinstikket.

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Rengør maskinen med jævne mellemrum. Herved sikres en stabil funktionsevne og lang levetid.

Hold ventilationssprækken ren under arbej- det.

Plastlegemet og diverse plastdele vaskes med mildt rengøringsmiddel på en fugtig klud. Undgå brug af skrappe rengøringsmidler eller opløsningsmidler!

Kompostkværnen må ikke renspules.

Der må under ingen omstændigheder trænge vand ind i kværnen.

Kontroller fra tid til anden, om fastgørings- skruerne på understellet sidder godt fast.

Hvis kompostkværnen ikke skal benyttes over en længere periode, skal den beskyttes mod korrosion med en miljøvenlig olie.

Kværnen skal opbevares i et tørt rum.

Kværnen skal opbevares uden for børns ræk- kevidde

Når arbejdet er færdigudført, klapper du føde- tragten frem, og rengør indvendigt. Aflejringer på de indvendige metaldele fjernes med en børste. Smør knivpladen og knivene med olie, efter at de er blevet rengjorte.

Tjek sikkerhedsafbryderen og afmonterings- skruen for snavs, når du klapper fødetragten på.

8.2 Udskiftning, skærpning, knivskift

Knivene på fræsevalsen kan udskiftes. Hvis du på et tidspunkt får brug for at udskifte knive, er det af kvalitets- og sikkerhedsgrunde vigtigt, at de nye, du sætter i, er af samme originale fabrikat. Vigtigt: Af sikkerhedsgrunde anbefales det at overlade skærpning og udskiftning af knive til en fagmand. Brug altid solide arbejdshandsker

Klap fødetragten (fig. 5/pos 2) op ved at åbne afmonteringsskruen (fig. 5/ pos 12).

Løsn fastspændingsmøtrik (fig. 6a/pos. B)

Løsn 8 krydskærvskruer (fig. 6b/pos. C), og fjern dækplade

Fikser drejeskiven, så den ikke drejer (sæt f.eks. en skruetrækker ind, se fig. 6c)

Knivene kan hver drejes en gang, da de er slebet i begge ender, herefter skal de erstat- tes af nye Montering sker tilsvarende i modsat rækkefølge.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune. Anl_HMH_E_2440_SPK7.indb 158Anl_HMH_E_2440_SPK7.indb 158 27.04.15 15:1927.04.15 15:19DK

10. Fejlsøgningsskema

Fejl Mulige årsager Afhjælpning Maskinen kører ikke - Ingen strøm i stikket - Maskinen er slukket - Overbelastningsafbryderen har rea- geret - Udkastskakten er stoppet til - Fødetragten sidder ikke fast på mo- torhuset - Kontroller tilførselsledningen og sikringen - Tænd for maskinen - Tryk på kontaktstiften på overbe- lastningsafbryderen - Rengør udkastskakten - Rengør indvendigt, og spænd sik- kerhedsskruen Arbejdsydelse utilstrækkelig - Knive er slidt ned - Drej, slib eller udskift knive Anl_HMH_E_2440_SPK7.indb 159Anl_HMH_E_2440_SPK7.indb 159 27.04.15 15:1927.04.15 15:19DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsfald. Er netimpedansen på tilslutningspunktet til det off entlige net større end 0,391 Ω, kan det være nødvendigt at træff e yderligere foranstaltninger, før apparatet kan køre korrekt via denne tilslutning. Du kan forhøre dig om impedans hos forsyningsselskabet. Anl_HMH_E_2440_SPK7.indb 160Anl_HMH_E_2440_SPK7.indb 160 27.04.15 15:1927.04.15 15:19DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Forbrugsmateriale/ forbrugsdele* Kniv Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_HMH_E_2440_SPK7.indb 161Anl_HMH_E_2440_SPK7.indb 161 27.04.15 15:1927.04.15 15:19DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse:

www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_HMH_E_2440_SPK7.indb 162Anl_HMH_E_2440_SPK7.indb 162 27.04.15 15:1927.04.15 15:19NO
