GCEC 7520 T - Elektrisk såg EINHELL - Gratis bruksanvisning och manual

Produkttyp	Elektrisk teleskopmotorsåg
Märke	Einhell
Modell	GCEC 7520 T
Märkspänning	230-240 V ~ 50 Hz
Märkeffekt	750 W
Svärdlängd	200 mm
Max skärlängd	180 mm
Kedjedelning	3/8" (9,525 mm)
Kedjetjocklek	1,1 mm (0,043")
Märkskärhastighet	11 m/s
Oljetankvolym	100 cm³
Vikt utan tillbehör	3,6 kg
Skyddsklass	II (dubbelisolation)
Ljudtrycksnivå (LpA)	81,8 dB(A) (K=3 dB)
Garanterad ljudeffektnivå (LWA)	100 dB(A)
Vibrationer (handtag under last)	< 2,5 m/s² (K=1,5 m/s²)
Teleskopfunktion	Ja, med låsning
Automatisk kedjesmörjning	Ja
Bärbälte med säkerhetsupplåsning	Ja
Svärdskydd	Ja
Avsedd användning	Beskärning av träd (grenar)
Underhåll	Regelbunden rengöring, kontroll av kedjespänning, tömning av olja vid förvaring
Slitdelar	Motorsågskedja, motorsågssvärd
Reparerbarhet	Byte av kedja och svärd möjligt av användare; nätkabel av professionell

Vanliga frågor - GCEC 7520 T EINHELL

Hur justerar man kedjespänningen?

Lossa fästskruven på kåpan över kedjehjulet, vrid sedan kedjespänningsskruven (höger för att öka spänningen). Kedjan är korrekt spänd när den kan lyftas cirka 2 mm mitt på svärdet. Dra åt fästskruven.

Vilken olja ska användas för kedjan?

Använd specialolja för motorsågskedjor. Anpassa viskositeten efter omgivningstemperaturen: tunn olja på vintern, tjockare på sommaren. Kör aldrig sågen utan olja, det kan skada apparaten.

Hur byter man svärd och kedja?

Koppla bort apparaten. Lossa fästet på kåpan över kedjehjulet, ta bort den gamla enheten. Sätt den nya kedjan i svärdets spår, placera sedan allt på drevhjulet. Sätt tillbaka kåpan och justera spänningen. Använd endast reservdelar som godkänts av Einhell (svärdsref. 45.001.54, kedjeref. 45.001.24).

Vad gör man om kedjan inte får olja?

Kontrollera oljenivån i tanken. Om tanken är full, rengör tanklocket (ventilation) och rensa oljeutloppskanalen. Om problemet kvarstår, kontakta en kvalificerad verkstad.

Hur undviker man rekyl (kickback)?

Rekyl uppstår när svärdets spets träffar ett föremål eller kedjan fastnar. För att undvika det: håll rätt kedjespänning, använd en välslipt kedja, såga aldrig med svärdets övre kant eller spets, och håll grengrensågen stadigt med båda händerna.

Vilket säkerhetsavstånd gäller till elledningar?

Håll ett minsta avstånd på 10 meter till högspänningsledningar. Apparaten är inte skyddad mot elektriska stötar vid kontakt med spänningsförande ledare. Livsfara!

Kan jag använda grengrensågen för att fälla träd?

Nej, apparaten är endast avsedd för beskärning av grenar på träd. Den är inte lämplig för att fälla träd eller såga andra material än trä.

Hur rengör och förvarar jag apparaten?

Koppla alltid bort apparaten före rengöring. Använd en fuktig trasa med milt rengöringsmedel. Doppa aldrig apparaten i vatten. För förvaring, töm oljetanken, doppa kedjan och svärdet kort i oljebad och linda in dem i oljat papper. Förvara på en torr, frostfri plats mellan 5 och 30 °C.

Vad gör man om grengrensågen inte startar?

Kontrollera strömförsörjningen (uttag, säkring, förlängningskabel). Om allt är korrekt kan problemet bero på en intern kontakt eller strömbrytare. I så fall, kontakta en kompetent verkstad eller Einhells kundtjänst.

Vilken skyddsutrustning ska jag bära?

Bär skyddshandskar, skyddsglasögon, hjälm med hörsel- och ansiktsskydd, säkerhetsskor och åtsittande kläder. Använd även det medföljande bärbältet.

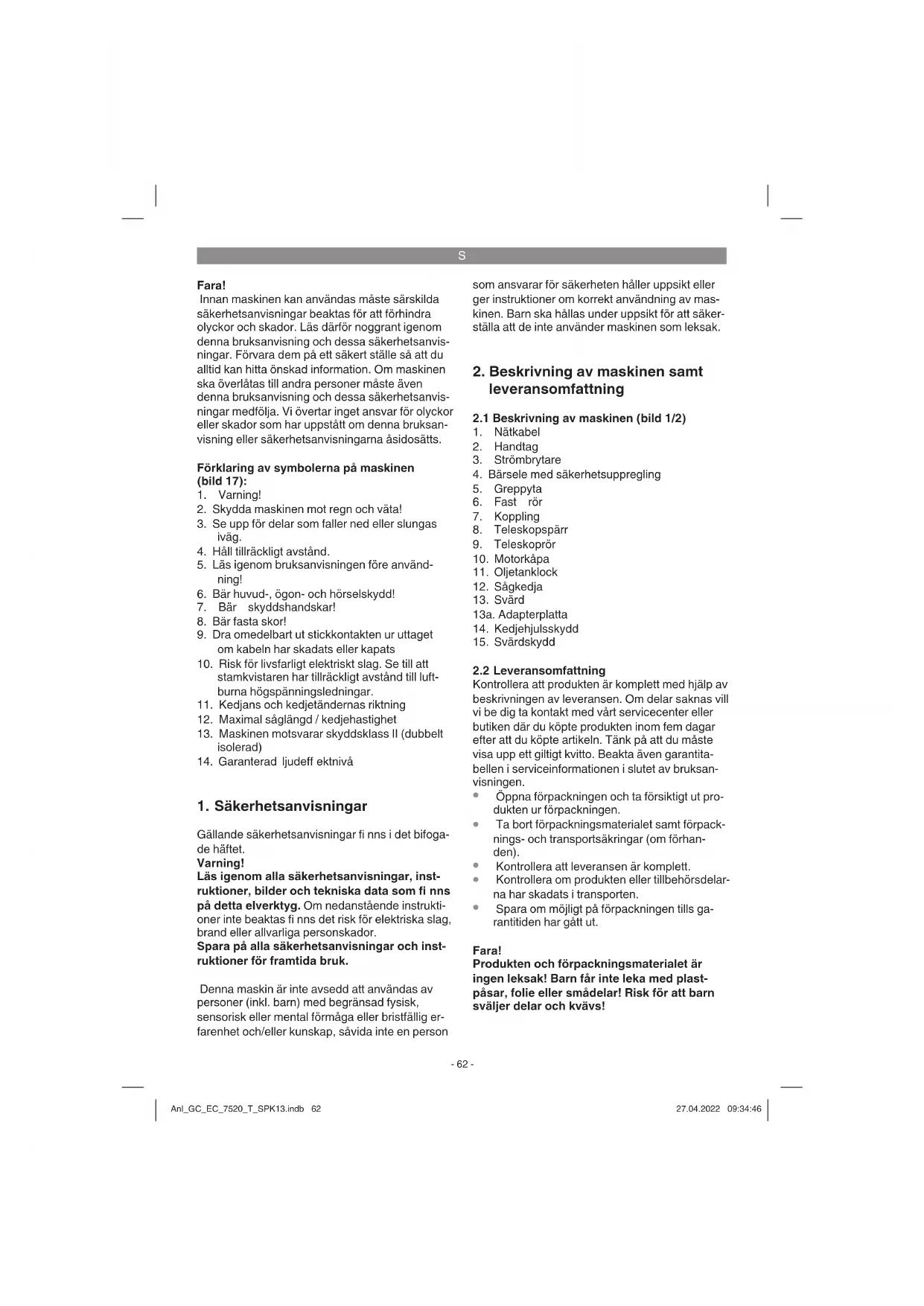

BRUKSANVISNING GCEC 7520 T EINHELL

nominelt omdrejningstal (vu): 11 m/s

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Förklaring av symbolerna på maskinen (bild 17):

1. Varning!
2. Skydda maskinen mot regn och väta!
3. Se upp för delar som faller ned eller slungas iväg.
4. Håll tillräckligt avständ.
5. Läs igenom bruksanvisningen före användning!
6. Bär huvud-, ögon- och hörselskydd!
7. Bär skyddshandskar!
8. Bär fasta skor!
9. Dra omedelbart ut stickkontakten ur uttaget om kabeln har skadats eller kapats
10. Risk för livsfarligt elektriskt slag. Se till att stamkvistaren har tillräckligt avständ till luftburna högspänningsledningar.
11. Kedjans och kedjetändernas riktning
12. Maximal såglängd / kedjehastighet
13. Maskinen motsvarar skyddsklass II (dubbelt isolerad)
14. Garanterad ljudeff ektnivå

Läs igenom alla säkerhetsanvisningar, instruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instruktioner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador.

Spara på alla säkerhetsanvisningar och instruktioner för framtida bruk.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person

som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Nätkabel
2. Handtag
3. Strömbrytare
4. Bärsele med säkerhetsuppregling
5. Greppyta
6. Fast rör
7. Koppling
8. Teleskopspärr
9. Teleskoprör
10. Motorkåpa
11. Olietanklock
12. Sågkedja
13. Svärd
    13a. Adapterplatta
14. Kedjehjulsskydd
15. Svärdskydd

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

S

• Elektrisk stamkvistare
• Kedjehjulsskydd
Sågkedja
• Svärd
- Svärdskydd
- Skulderbälte
• Original-bruksanvisning
• Säkerhetsanvisningar

3. Ändamålsenlig användning

Den elektriska stamkvistaren är avsedd för avkvistning i träd. Maskinen är inte avsedd för omfattande sågning och trädfällning samt för sågning av andra material än virke.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätspänning: 230-240 V \~ 50 Hz

Nominell effekt: 750 W

Svärdlängd: 200 mm

Såglängd max.: 180 mm

Kedjedelning: 3/8", 9,525 mm

Kedjetjocklek: (0,043") 1,1 mm

Kedjehjul: 6 tänder, 3/8"

Såghastighet vid nominellt varvtal (vu): .....11 m/s

Oljetankens volym: 100 cm³

Vikt utan tillbehör: 3,6 kg

Kedja: ....Kangxin ALP-43-33S

Svärd: .... Kangxin AM08-33-437P

Skyddsklass:

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt EN ISO 11680-1.

Ljudtrycksnivå L _pA 81,8 dB(A)

Osäkerhet K_ A .....3 dB

Ljudeff ektnivå L_WA 97,7 dB(A)

Osäkerhet K_WA 2,42 dB

Ljudeff ektnivå L_WA garanterad .... 100 dB(A)

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktningar) har bestämts enligt EN ISO 11680-1.

Handtag vid belastning

Vibrationsemissionsvärde a_h<2,5 m/s^2

Osäkerhet K = 1,5 m/s²

Angivna vibrationsemissionsvärden och bullervärden har mätts upp enligt en standardiserad provningsmetod och kan användas om man vill jämföra olika elverktyg.

Angivna vibrationsemissionsvärden och bullervärden kan även användas till en preliminär bedömning av belastningen.

Varning:

Beroende på hur elverktyget används, och särskilt vilken typ av arbetsstycke som bearbetas, kan de vibrationsemissions- och bullervärden som uppstår under den faktiska användningen av elverktyget avvika från angivna värden.

Vidtag åtgärder för att skydda dig mot vibrationsbelastningar. Beakta det kompletta arbetsförloppet samt tidpunkterna när maskinen kör utan belastning eller är frånkopplad. Lämpliga åtgärder omfattar även att underhåll och skötsel utförs regelbundet på maskinen och verktygsinsatser, att händerna hålls varma, att det fi nns tid för pauser samt att arbetsstegen planeras väl.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
• Slå ifrån maskinen om den inte används.
Bärhandskar.

S

Obs!

Kvarstående risker

Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Följande risker kan uppstå på grund av elverktygets konstruktion och utförande:

1. Skärskador om inga skyddskläder används

2. Lungskador om ingen lämplig dammfi ltermask används.

3. Hörselskador om inget lämpligt hörselskydd används.
4. Hälsoskador som uppstår av hand- och armvibrationer om maskinen används under längre tid eller om det inte hanteras och underhålls enligt föreskrift.

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning!

Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Varning! Anslut inte den elektriska stamkvistaren till elnätet förrän den har monterats komplett och kedjespänningen har ställts in. För att undvika skador ska du alltid bära skyddshandskar när du utför arbeten på den elektriska stamkvistaren. Packa noggrant upp alla delar ur förpackningen och kontrollera att allt är komplett (bild 2).

5.1 Montera skulderbältet

Bild 3a/3b: Häng in skulderbältet med säkerhet-suppregling vid hållarna till skulderbältet (pos. 4a/4b).

5.2 Montera svärdet och sågkedjan

• Lägg in sågkedjan i svärdets spår enligt beskrivningen i bilden (bild 4/pos. A).
• Lägg in svärdet (13) och sågkedjan (12) i fästet i den elektriska stamkvistaren enligt beskrivningen (bild 5). Lägg kedjan runt om det drivande kugghjulet (bild 5/pos. B).
• Fäst kedjehjulsskyddet (bild 6/pos. 14) dra åt handfast med fästskruven (bild 6/pos. 14a).

Obs! Dra inte åt fästskruven slutgiltigt förrän kedjespänningen har ställts in (se punkt 5.3).

5.3 Spänna sågkedjan

Varning! Dra alltid ut stickkontakten innan du kontrollerar eller ställer in maskinen. För att undvi-

ka skador ska du alltid bära skyddshandskar när du utför arbeten på den elektriska stamkvistaren.

• Lossa på fästskruven (bild 6/pos. 14a) för kedjehjulsskyddet med ett par varv (åt vänsster).
• Ställ in kedjespänningen med kedjespännskruven (bild 7/pos. 14b). Vrid åt höger för att höja kedjespänningen, vrid åt vänster för att sänka kedjespänningen. Sågkedjan är rätt spänd när den kan lyftas med ca 2 mm i mitten av svärdet (bild 8).
• Dra åt fästskruven (bild 6/pos. 14a) för kedjehjulsskyddet (åt höger).

Obs! Alla kedjelänkar måste ligga i svärdets styrspår på avsett vis.

Instruktioner för att spänna kedjan:

Sågkedjan måste ha spänts korrekt för att sågen ska kunna användas säkert. Kedjespänningen stämmer om kedjan kan lyftas med 2 mm i mitten av svärdet. Eftersom sågkedjan värms upp under sågning, vilket innebär att den blir längre, måste du kontrollera kedjespänningen senast var 10:e minut och justera in spänningen vid behov. Detta gäller särskilt för nya sågkedjor. Spänn av sågkedjan efter att du har sågat färdigt eftersom kedjan blir kortare när den svalnar. På så sätt kan du förhindra att kedjan skadas.

5.4 Smörja sågkedjan

Varning! Dra alltid ut stickkontakten innan du kontrollerar eller ställer in maskinen. För att undvika skador ska du alltid bära skyddshandskar när du utför arbeten på den elektriska stamkvistaren.

Märk! Använd aldrig kedjan utan sågkedjeolja! Den elektriska stamkvistaren kommer att skadas om den används utan sågkedjeolja eller om oljenivån befi nner sig under siktglaset!

Märk! Beakta temperaturförhållandena: Olika omgivningstemperaturer kräver smörjmedel med mycket olika viskositet. Vid låga temperaturer behövs tunnfl ytande oljor (låg viskositet) för att skapa en tillräcklig smörjfi lm. Om du använder samma slags olja under sommaren, kommer denna att bli ännu mer fl ytande på grund av de högre temperaturerna. Därigenom fi nns det risk för att smörjfi Imen inte länger täcker alla avsedda ytor. Kedjan kan överhettas och skadas. Dessutom förbränner smörjoljan vilket leder till onödiga utsläpp till luften.

S

Fylla på oljetanken (bild 9) Varning! Tanka maskinen endast utomhus och rök inte medan du fyller på.

• Ställ den elektriska stamkvistaren på en jämn yta.
• Rengör området runt omkring oljetanklocket (pos. 11) och öppna sedan locket.
• Fyll på tanken (pos. 11a) med sågkedjeolja. Se till att ingen smuts tränger in i tanken eftersom detta kan leda till att oljemunstycket täpps till.
  • Stäng oljetanklocket (pos. 11).

6. Använda

Beakta de lokala bullerbestämmelserna. Dessa kan avvika mellan olika orter.

6.1 Ta på skulderbälte

Varning! Bär alltid skulderbälte när du använder maskinen. Slå alltid ifrån maskinen innan du los- sar på skulderbältet. I annat fall fi nns det risk för att du skadas.

1. Bild 10: Lägg skulderbältet (pos. 4) över skuldran och ställ in bältets längd så att bälteshållaren befi nner sig på samma höjd som höften.
2. Bild 11: Skulderbältet är utrustat med ett spänne. Tryck samman haken (pos. 4a) om du behöver lägga ned maskinen snabbt.

6.2 Ställa in teleskopröret (bild 12)

1. Öppna (a) teleskopspärren (pos. 8) genom att vrida den åt vänster.
2. Dra ut teleskopröret (pos. 9) så långt som krävs för aktuell arbetshöjd.
3. Stäng (b) teleskopspärren (pos. 8) genom att vrida åt höger igen.

6.3 Ansluta till elnätet

• Anslut nätkabeln till en lämplig förlängningskabel. Kontrollera att förlängningskabeln är tillräckligt dimensionerad för den elektriska stamkvistarens effekt.
• Fixera förlängningskabeln (pos. C) mot dragkrafter och oavsiktlig urkoppling enligt beskrivningen i bild 13.
• Anslut förlängningskabeln till ett jordat vägguttag som installerats enligt gällande föreskrifter. Vi rekommenderar att du använder en kabel i signalfärg (röd eller gul). Detta minskar risken för att den skadas av misstag av den elektriska stamkvistaren.

6.4 Slå på / ifrån maskinen

Slå på maskinen

• Bild 1: Håll fast den elektriska stamkvistaren med den ena handen vid handtaget (pos. 2) och den andra vid greppytan (pos. 5).
• Tryck in brytarspärren (bild 13/pos. 3a) och håll den sedan intryckt.
• Slå på den elektriska stamkvistaren med strömbrytaren (bild 13/pos. 3). Nu kan du släppa brytarspärren.

Slå ifrån maskinen

Släpp strömbrytaren (bild 13/pos. 3). Dra alltid ut stickkontakten om du avbryter ditt jobb.

7. Arbeta med den elektriska stamkvistaren

Förberedelser

Kontrollera nedanstående punkter varje gång innan du använder maskinen samt vid ev. skador så att du kan arbeta säkert:

Den elektriska stamkvistarens skick

Granska den elektriska stamkvistaren innan du börjar arbeta. Kontrollera om käpan, nätkabeln, sågkedjan eller svärdet har skadats. Använd ald- rig en maskin som har uppenbara skador. - Risk för personskador!

Fara! Skyddsanordningarna får inte demonteras eller ändras. - Risk för personskador!

Sågen får endast användas om skyddsanordningarna är intakta. Försök inte att reparera säkerhetsrelevanta skyddsanordningar på egen hand, utan kontakta vår service eller en liknande kvalifi cerad verkstad.

Använd endast originaltillbehör och -reservdelar som godkänts av tillverkaren. I annat fall föreligger risk för olyckor eller skador på maskinen.

Oljetank

Nivån i oljetanken. Kontrollera även medan du använder maskinen att tillräcklig mängd olja fi nns i tanken. Använd aldrig sågen om olja saknas eller om oljenivån har sjunkit under minimi-markeringen. I annat fall fi nns det risk för att den elektriska stamkvistaren skadas. En påfyllning räcker i genomsnitt till 15 minuters sågning, beroende av pauser och belastning.

S

Sågkedja

Sågkedjans spänning, skärens skick. Ju vassare sågkedjan är, desto lättare kan den elektriska stamkvistaren hanteras, samtidigt som den kan kontrolleras bättre. Detsamma gäller för kedjespänningen. Kontrollera även kedjespänningen senast var 10:e minut medan du använder maskinen. Detta förbättrar din arbetssäkerhet! Särskilt nya sågkedjor tenderar att tänjas i större mån.

Rör inte vid sågkedjan om maskinen har slagits på. Slå genast ifrån maskinen om sågkedjan blockeras av ett föremål. Avlägsna därefter föremålet

- Risk för personskador!

Skyddskläder

Bär tvunget passande, tätt åtsittande skyddskläder som t ex byxor med sågskydd, handskar och skyddsskor.

Hörselskydd och skyddsglasögon

Bär en skyddshjälm med integrerat hörselskydd och ansiktsskydd. Detta skyddar dig mot grenar som faller ned och som slår tillbaka.

Säkert arbete

• För att garantera att arbetsuppgifterna kan utföras på ett säkert sätt får arbetsvinkeln inte överstiga 60°.
  • Stå aldrig under en gren som just sågas av.
• Var försiktig när du sågar splittrar virke och grenar som står under spänning.
• Risk för personskador av grenar som faller ned eller virkesdelar som slungas ut.
• När maskinen är i drift får inga personer eller djur vistas i farozonen.
• Tänk på att maskinen inte är skyddad mot strömslag om det skulle komma i kontakt med högspänningsledningar. Se till att avståndet till strömledande ledningar uppgår till minst 10 m. Livsfara vid strömslag!
• Om du måste arbeta i sluttning måste du se till att stå ovanför eller vid sidan om grenen som ska sågas av.
  Håll maskinen så nära kroppen som möjligt. Detta ger den bästa balansen.

Sågningsmetoder

• När du ska avkvista ska du hålla maskinen i max. 60° vinkel gentemot markplanet så att du undviker att bli träffad av grenar som faller ned (bild 16).
• Såga först av trädets nedre grenar. Därmed kan grenarna som sågas av falla ned lättare.

VARNING! Stå aldrig under en gren som sågas – beakta var grenarna kommer att falla! – Risk för att grenar som faller ned till marken slår uppåt -

- Risk för personskador

• När du har sågat igenom en gren kommer sågens vikt att öka plötsligt eftersom sågen inte längre vilar mot grenen. Det finns då risk för att du tappar kontrollen över sågen.
• Tänk på att sågkedjan måste vara i rörelse när du drar ut sågen ur snittet. Detta krävs för att sågkedjan inte ska klämmas fast.
  • Såga inte med svärdets spets.
• Såga inte i den tjockare delen av grenfästet. Det finns annars risk för att snittytan inte läks.

Såga av små grenar (bild 14):

Lägg sågens anslagsyta mot grenen. Detta motverkar ryckiga rörelser i sågen när du startar sågningen. För sågen med svagt tryck uppifrån och ned genom grenen.

Såga av stora och långa grenar (bild 15):

Gör ett avlastningssnitt om en stor gren ska sågas av.

Såga först igenom 1/3 av grenens diameter med svärdets ovensida underifrån och upp (a). Såga därefter mot det första snittet med svärdets undersida uppifrån och ned (b).

Såga av längre grenar i olika delar så att du kan kontrollera var delarna faller ned.

Rekyler

En rekyl innebär att den löpande elektriska stamkvistaren plötsligt slår uppåt och bakåt. Orsaken är ofta att svärdets spets har kommit åt virket eller att sågkedjan har klämts fast. Vid en rekyl uppstår plötsligt stora krafter utan förvarning. I sådana fall kan den elektriska stamkvistaren ofta reagera okontrollerat.

Varning!

Se alltid till att kedjespänningen stämmer!
- Använd endast den elektriska stamkvistaren om den är i fullgott skick.
- Använd endast sågkedjor som har slipats på föreskrivet sätt!
- Såga aldrig med svärdets ovankant eller spets!
Håll alltid fast den elektriska stamkvistaren med båda händerna.

Såga virke som står under spänning Fara!

Var särskilt försiktig när du sågar virke som står under mekanisk spänning! Virke som står under spänning och som frigörs från denna spänning

S

när det sågas igenom kan under vissa omständigheter reagera helt okontrollerat. Detta kan leda till allvarliga personskador eller dödsolyckor. Endast utbildat yrkesfolk får utföra sådana arbeten.

8. Underhåll

I maskinens inre fi nns inga andra delar som kräver underhåll.

Underhåll maskinen regelbundet enligt nedanstående underhållsanvisningar så att maskinen hålls i ett fullgott användningsskick. Använd endast originaltillbehör och -reservdelar som godkänts av tillverkaren. Mer information fi nns under punkt 10.3 Reservdelsbeställning. Felaktigt underhåll samt användning av tillbehörs- och reservdelar som inte har godkänts av tillverkaren kan orsaka mycket allvarliga personskador.

8.1 Byta ut sågkedjan och svärdet

Svärdet ska bytas ut om styrspåret i svärdet har slitits ned. Skruva av adapterplattan (bild 2 / pos. 13a) från svärdet och skruva fast på det nya svärdet.

Följ instruktionerna i kapitel „Montera svärd och sågkedja“.

Använd endast sågkedjor och svärd som godkänts av tillverkaren. Dessa anges under punkt 4 "Tekniska data" eller fi nns som tillbehörsdelar (se punkt 10.3 Beställa reservdelar). Om reservdelar som inte har godkänts av tillverkaren används fi nns det risk för mycket allvarliga personskador.

8.2 Kontrollera den automatiska kedjesmörjningen

Kontrollera regelbundet den automatiska kedjesmörjningens funktion för att förebygga överhettning. Det fi nns annars risk för skador på svärdet och såkgedjan. Rikta svärdspetsen mot en jämn yta (bräda, sägyta på träd) och låt den elektriska stamkvistaren köra. Om du nu kan se ett oljespår som blir allt kraftigare är detta ett bevis för att den automatiska kedjesmörjningen fungerar. Om inget tydligt oljespår syns, läs igenom motsvarande instruktioner i kapitel „Felsökning“. Om dessa instruktioner inte är tillräckliga för att åtgärda felet, kontakta vår service eller en liknande kvalifi cerad verkstad.

Varning! Rör inte vid ytan. Håll ett tillräckligt säkerhetsavständ (ca 20 cm).

8.3 Slipa sågkedjan

Den elektriska stamkvistaren kan endast användas effektivt om sågkedjan är vass och befinner sig i fullgott skick. Därigenom sänks även risken för rekyler.

Vänd dig till en återförsäljare som kan slipa sågkedjan åt dig. Försök inte slipa sågkedjan på egen hand, såvida du inte har lämpliga verktyg och tillräcklig erfarenhet av sådana arbeten.

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador.

10. Rengöring, förvaring och reservdelsbeställning

Genomför rengöring och underhåll innan maskinen läggs undan för förvaring.

10.1 Rengöra maskinen

• Rengör spännmekanismen regelbundet. Blås av med tryckluft eller rengör med en borste. Använd inga verktyg till rengöringen.
  Se till att handtagen hålls fria från olja så att du alltid kan hålla fast maskinen säkert.
  • Rengör maskinen vid behov med en fuktig tygduk och ev. med milt diskmedel.

Fara!

• Dra alltid ut stickkontakten inför rengöring.
• Doppa aldrig ned maskinen i vatten eller andra vätskor för rengöring.

10.2 Förvaring och transport

• Om den elektriska stamkvistaren inte ska användas under längre tid ska kedjeoljan tappas ut ur tanken. Lägg sågkedjan och svärdet i ett oljebad under kort tid och linda sedan in dem i oljepapper.
• Förvara maskinen och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den optimala förvaringstemperaturen är mellan 5 och 30 °C.
• Bär alltid maskinen med en hand på handtaget och med den andra handen på greppytan.
  • Bär aldrig maskinen i motorkåpan.
  • Fixera maskinen så att den inte kan glida om

S

den ska transporteras i ett fordon.

• Använd om möjligt originalförpackningen vid transport.
• Rengör och underhåll den elektriska stamkvistaren innan du lägger undan den för förvaring.
• Använd bifogade skydd för sågsvärdet/sågkedjan under förvaring och transport.

10.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.

- Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

Reservsvärd art.-nr.: 45.001.54

Reservkedja art.-nr.: 45.001.24

11. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Ätervinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Tänk på att ta ut batterier och ljuskällor (t.ex. glödlampor) innan kompressorn skrotas.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG.

Med förbehåll för tekniska ändringar.

12. Felsökning

Obs!

Tänk på att slå ifrån maskinen och dra ut stickkontakten innan du börjar söka efter fel.

I tabellen nedan visas en del störningssymptom samt beskrivningar för att åtgärda dessa störningar om maskinen inte fungerar på rätt sätt. Kontakta din serviceverkstad om du inte kan lokalisera och åtgärda problemet.

Orsak Störning Åtgärder
Den elektriska stamkvistaren fun- gerar inte	- Ingen strömförsörjning- Vägguttaget är defekt- Förlängningskabeln är skadad- Säkringen är defekt	- Kontrollera strömförsörjningen- Pröva en annan strömkälla, byt vid behov- Kontrollera kabeln, byt ut vid behov- Byt ut säkringen
Den elektriska stamkvistaren kör med korta avbrott	- Extern glappkontakt- Intern glappkontakt- Strömbrytaren är defekt	-Kontaktaenspecialverkstad-Kontaktaenspecialverkstad-Kontaktaenspecialverkstad
Sågkedjan är torr -	Ingen olja i tanken- Avluftningen i oljetanklocket är till- täppt- Oljeutloppskanalen är tilltäppt	-Fyllpåolja- Rengör oljetanklocket- Rengör oljeutloppskanalen
Kedjan/svärdetblir hett	- Ingen olja i tanken- Avluftningen i oljetanklocket är till- täppt- Oljeutloppskanalen är tilltäppt- Kedjan är trubbig	-Fyllpåolja- Rengör oljetanklocket- Rengör oljeutloppskanalen- Slipa eller byt ut kedjan
Den elektriska stamkvistaren ry- cker, vibrerar eller sågar dåligt	- Kedjespänningen är för låg- Kedjan är trubbig- Kedjan är sliten- Sågtänderna pekar på fel håll	-Ställlinkedjespänningen- Slipa eller byt ut kedjan- Byt ut kedjan- Montera sågkedjan med tänderna på rätt håll

S

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom reparation och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel
Slitagedelar* Sågkedja, sågsvärd
Förbrukningsmaterial/förbrukningsdelar* Kedjesågolja
Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?
• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
  Beskriv den felaktiga funktionen.

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantiin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

• Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

• Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.

• Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

• Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

NL

Gevaar!
