Producttype	Elektrische stokzaag
Merk	Einhell
Model	GCEC 7520 T
Nominale spanning	230-240 V ~ 50 Hz
Nominaal vermogen	750 W
Zaagbladlengte	200 mm
Max. zaaglengte	180 mm
Kettingsteek	3/8" (9,525 mm)
Kettingdikte	1,1 mm (0,043")
Nominale zaagsnelheid	11 m/s
Inhoud olietank	100 cm³
Gewicht zonder accessoires	3,6 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau (LpA)	81,8 dB(A) (K=3 dB)
Gegarandeerd geluidsvermogensniveau (LWA)	100 dB(A)
Trillingen (handgreep onder belasting)	< 2,5 m/s² (K=1,5 m/s²)
Telescoopfunctie	Ja, met vergrendeling
Automatische kettingsmering	Ja
Draaggordel met veiligheidsontgrendeling	Ja
Zaagbladbescherming	Ja
Conform gebruik	Snoeien van bomen (takken)
Onderhoud	Regelmatig reinigen, kettingspanning controleren, olie aftappen voor opslag
Slijtdelen	Ketting, zaagblad
Repareerbaarheid	Ketting en zaagblad vervangbaar door gebruiker; netsnoer door professional

Veelgestelde vragen - GCEC 7520 T EINHELL

Hoe stel ik de kettingspanning in?

Draai de bevestigingsschroef van de kettingwielafdekking los, draai vervolgens de kettingspanner (rechts om de spanning te verhogen). De ketting is goed gespannen wanneer u deze ongeveer 2 mm in het midden van het zaagblad kunt optillen. Draai de bevestigingsschroef weer vast.

Welke olie moet ik gebruiken voor de ketting?

Gebruik speciale kettingzaagolie. Pas de viscositeit aan de omgevingstemperatuur aan: dunne olie in de winter, dikkere in de zomer. Laat de zaag nooit zonder olie draaien, dit beschadigt het apparaat.

Hoe vervang ik het zaagblad en de ketting?

Koppel het apparaat los. Draai de bevestiging van de kettingwielafdekking los, verwijder de oude set. Monteer de nieuwe ketting in de groef van het zaagblad, plaats vervolgens het geheel op het tandwiel. Plaats de afdekking terug en stel de spanning in. Gebruik alleen door Einhell goedgekeurde reserveonderdelen (ref. zaagblad 45.001.54, ketting 45.001.24).

Wat moet ik doen als de ketting geen olie krijgt?

Controleer het oliepeil in de tank. Als de tank vol is, reinig dan de tankdop (ontluchting) en ontstoppel het oliekanaal. Als het probleem aanhoudt, raadpleeg dan een gekwalificeerde werkplaats.

Hoe voorkom ik terugslag (kickback)?

Terugslag treedt op wanneer de punt van het zaagblad een object raakt of de ketting vastloopt. Om dit te voorkomen: houd de kettingspanning correct, gebruik een scherpe ketting, zaag nooit met de bovenrand of punt van het zaagblad, en houd de stokzaag stevig met beide handen vast.

Wat is de veiligheidsafstand tot elektriciteitsleidingen?

Houd een minimale afstand van 10 meter tot hoogspanningsleidingen. Het apparaat is niet beschermd tegen elektrocutie bij contact met onder spanning staande geleiders. Levensgevaar!

Kan ik de stokzaag gebruiken om bomen te vellen?

Nee, het apparaat is uitsluitend ontworpen voor het snoeien van takken aan bomen. Het is niet geschikt voor het vellen van bomen of het zagen van ander materiaal dan hout.

Hoe reinig en bewaar ik het apparaat?

Koppel het apparaat altijd los voor reiniging. Gebruik een vochtige doek met een mild reinigingsmiddel. Dompel het apparaat nooit onder in water. Voor opslag: tap de olietank af, dompel de ketting en het zaagblad kort onder in een oliebad en wikkel ze in geolied papier. Bewaar op een droge, vorstvrije plaats tussen 5 en 30 °C.

Wat moet ik doen als de stokzaag niet start?

Controleer de stroomvoorziening (stopcontact, zekering, verlengkabel). Als alles correct is, kan het probleem komen door een interne contact of schakelaar. Neem in dat geval contact op met een bekwame werkplaats of de klantenservice van Einhell.

Welke beschermingsmiddelen moet ik dragen?

Draag beschermhandschoenen, veiligheidsbril, een helm met gehoor- en gezichtsbescherming, veiligheidsschoenen en nauwsluitende kleding. Gebruik ook de meegeleverde draaggordel.

GEBRUIKSAANWIJZING GCEC 7520 T EINHELL

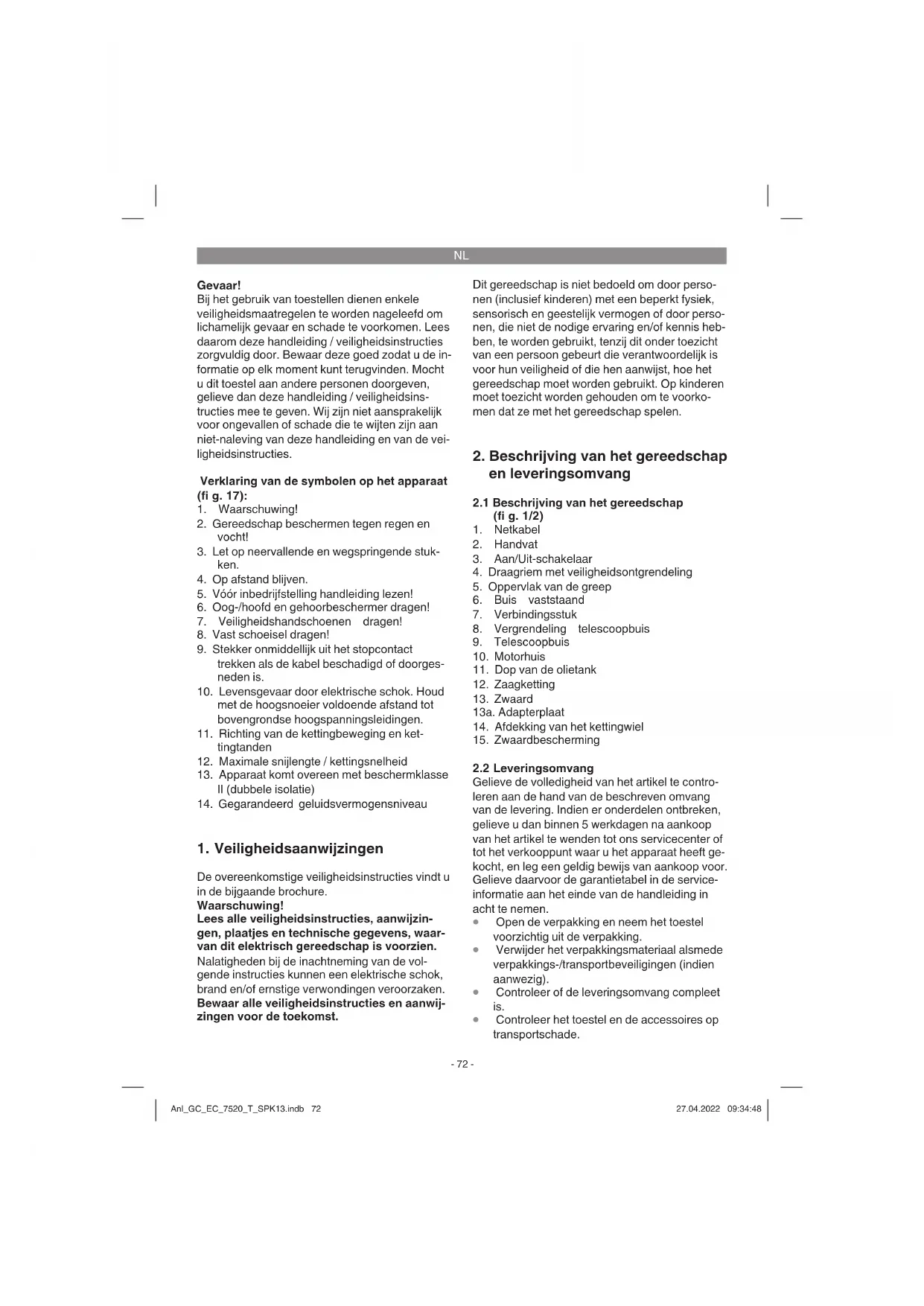

NL Originele handleiding Elektrische hoogsnoeier

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

Verklaring van de symbolen op het apparaat (fi g. 17):

1. Waarschuwing!
2. Gereedschap beschermen tegen regen en vocht!
3. Let op neervallende en wegspringende stukken.
4. Op afstand blijven.
5. Vóór inbedrijfstelling handleiding lezen!
6. Oog-/hoofd en gehoorbeschermer dragen!
7. Veiligheidshandschoenen dragen!
8. Vast schoeisel dragen!
9. Stekker onmiddellijk uit het stopcontact trekken als de kabel beschadigd of doorges-neden is.
10. Levensgevaar door elektrische schok. Houd met de hoogsnoeier voldoende afstand tot bovengrondse hoogspanningsleidingen.
11. Richting van de kettingbeweging en ket- tingtanden
12. Maximale snijlengte / kettingsnelheid
13. Apparaat komt overeen met beschermklasse II (dubbele isolatie)
14. Gegarandeerd geluidsvermogensniveau

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstructies, aanwijzingen, plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de volgende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Dit gereedschap is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het gereedschap spelen.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1/2)

1. Netkabel
2. Handvat
3. Aan/Uit-schakelaar
4. Draagriem met veiligheidsontgrendeling
5. Oppervlak van de greep
6. Buis vaststaand
7. Verbindingsstuk
8. Vergrendeling telescoopbuis
9. Telescoopbuis
10. Motorhuis
11. Dop van de olietank
12. Zaagketting
13. Zwaard
    13a. Adapterplaat
14. Afdekking van het kettingwiel
15. Zwaardbescherming

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.

NL

- Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

• Elektrische hoogsnoeier
• Afdekking van het kettingwiel
- Zaagketting
Zwaard
• Zwaardbescherming
• Schouderriem
• Originelehandleiding
• Veiligheidsinstructies

De elektrische hoogsoeier is voorzien voor snoeiwerkzaamheden aan bomen. Hij is niet geschikt voor omvangrijke zaagwerkzaamheden en het vellen van bomen, en evenmin voor het zagen van andere materialen dan hout.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Netspanning: 230-240 V \~ 50 Hz Nominaal vermogen: 750 W Lengte van het zwaard: 200 mm Snijlengte max.: 180 mm Kettingsteek: 3/8", 9,525mm Dikte van de ketting: (0,043") 1,1 mm Kettingwiel: 6 tanden, 3/8"

Snijnsnelheid bij nominaal toerental (vu): ....11 m/s Vulhoeveelheid olietank: .... 100 cm³ Gewicht zonder toebehoren: ....3,6 kg Ketting: ....KangxinALP-43-33S Zwaard: ....Kangxin AM08-33-437P Beschermklasse: ....II/☐

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 11680-1.

Geluidsdrukniveau L_pA 81,8 dB (A) Onzekerheid K_pA 3 dB Geluidsvermogen L_WA 97,7 dB (A) Onzekerheid K_WA 2,42 dB Geluidsvermogen L_WA gegarandeerd ... 100 dB(A)

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN ISO 11680-1.

Handvat onder last

Trillingsemissiewaarde a < 2,5 m/s² Onzekerheid K = 1,5 m/s²

De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn gemeten volgens een genormaliseerde testprocedure en kunnen worden gebruikt om elektrische gereedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.

Waarschuwing:

De trillings- en geluidsemissies kunnen tijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het wordt gebruikt, en met name van wat voor soort werkstuk wordt bewerkt.

Tref maatregelen om u te beschermen tegen trillingsbelastingen! Houd daarbij rekening met het hele werkproces, dus ook met momenten waarop het apparaat zonder last werkt of uitgeschakeld is! Geschikte maatregelen omvatten onder andere een regelmatig onderhoud en verzorging van het apparaat en de gereedschappen/opzetstuk-

NL

ken, warm houden van de handen, regelmatige pauzes en een goede planning van de werkprocessen!

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
  • Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt.
  • Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven altijd restrisico's over ook al wordt dit elektrisch gereedschap naar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Snijwonden indien er geen beschermende kleding wordt gedragen.
2. Longletsels indien geen gepaste stofmasker wordt gedragen.
3. Gehoorschade indien geen gepaste gehoor- beschermer wordt gedragen.
4. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onderhouden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Waarschuwing! Sluit de elektrische hoogsnoeier pas aan op het stroomnet, wanneer deze volledig gemonteerd en de kettingspanning ingesteld is. Draag om verwondingen te vermijden altijd werkhandschoenen wanneer u werkzaamheden uitvoert aan de elektrische hoogsnoeier. Pak alle onderdelen zorgvuldig uit en controleer deze op volledigheid (afb. 2).

5.1 Schouderriem monteren

Afb. 3a/3b: Haak de draagriem met veiligheidsontgrendeling in aan de houders van de schouderriem (pos. 4a/4b).

5.2 Montage van zwaard en zaagketting

Leg de zaagketting zoals afgebeeld in de om- lopende groef van het zwaard (afb. 4, pos. A).
- Leg zwaard (13) en zaagketting (12) zoals getoond in de houder van de elektrische hoogsnoeier (afb. 5). Daarbij de ketting om het rondsel (afb. 5, pos. B) leggen.
- Breng de afdekking van het kettingwiel (afb. 6, pos. 14) aan en draai deze met de bevestigingsschroef (afb. 6, pos. 14a) handvast aan.

Opgelet! Draai de bevestigingsschroef pas na het instellen van de kettingspanning (zie punt 5.3) defi nitief vast.

5.3 Spannen van de zaagketting

Waarschuwing! Vóór controles en afstelwerkzaamheden altijd de netstekker uit het stopcontact verwijderen. Draag om verwondingen te vermijden altijd werkhandschoenen wanneer u werkzaamheden uitvoert aan de elektrische hoogsoeier.

• Bevestigingsschroef (afb. 6, pos. 14a) voor de afdekking van het kettingwiel enkele omdraaiingen losdraaien (naar links).
• Kettingspanning instellen met de spanschroef (afb. 7, pos. 14b). Naar rechts draaien verhoogt de kettingspanning, naar links draaien verlaagt de kettingspanning. De zaagketting is juist gespannen, wanneer hij in het midden van het zwaard ca. 2 mm kan worden opgetild (afb. 8).
• Bevestigingsschroef (afb. 6, pos. 14a) voor de afdekking van het kettingwiel vastschroeven (naar rechts).

Let op! Alle kettingschakels moeten naar behoren in de geleidegroef van het zwaard liggen.

Aanwijzing omtrent het spannen van de ketting:

De zaagketting dient omwille van de bedrijfszekerheid en veiligheid altijd correct te zijn gespannen. De zaagketting is optimaal gespannen als ze in het midden van het zwaard ca.2 mm kan worden opgeheven. Aangezien de zaagketting bij het zagen warm wordt en bijgevolg van lengte verandert, dient u de kettingspanning ten laatste om

NL

de 10 minuten te controleren en, indien nodig, bij te regelen. Dit geldt vooral voor nieuwe zaagkettingen. Ontspan de zaagketting aan het einde van het werk omdat de ketting bij het afkoelen korter wordt. Daardoor voorkomt u dat schade aan de ketting wordt berokkend.

5.4 Smering van de zaagketting

Waarschuwing! Vóór controles en afstelwerkzaamheden altijd de netstekker uit het stopcontact verwijderen. Draag om verwondingen te vermijden altijd werkhandschoenen wanneer u werkzaamheden uitvoert aan de elektrische hoogsnoeier.

Aanwijzing! Zet de ketting nooit in zonder zaagkettingolie! De inzet van de elektrische hoogsnoeier zonder kettingolie of bij een oliepeil onder het zichtvenster kan beschadiging van de hoogsnoeier tot gevolg hebben!

Aanwijzing! Hou rekening met de temperatu- uromstandigheden: verschillende omgevings- temperaturen eisen smeermiddelen van zeer ver- schillende viscositeit. Bij lage temperaturen hebt u dunvloeibare oliën (lage viscositeit) nodig om een voldoende smeerfi lm te doen ontstaan. Als u dezelfde olie in de zomer gebruikt, zou de olie alleen door de hogere temperaturen nog meer vloeibaar worden gemaakt. Een onderbreking van de smeerfi lm zou het gevolg kunnen zijn, de ket- ting zou kunnen worden oververhit en zou kunnen worden beschadigd. Bovendien zou de smeerolie verbranden, waardoor het milieu onnodig met schadelijke stoff en zou worden belast.

Olietank vullen (fi g. 9):

Waarschuwing! Tank alleen in de openlucht en rook niet tijdens het vullen.

• Zet de elektrische hoogsnoeier neer op een vlakke ondergrond.
• Het gebied rond de olietankdop (pos. 11) schoonmaken en daarna de tank openen.
• Tank (pos. 11a) vullen met zaagkettingolie. Let er goed op dat geen vuil in de tank terechtkomt om te voorkomen dat de oliespro-eier verstopt geraakt.
  • Olietankdop (pos. 11) dichtdraaien.

6. Bedrijf

Gelieve de wettelijke bepalingen inzake de verordening voor de bestrijding van lawaaioverlast na te leven, die plaatselijk kunnen verschillen.

6.1 Schouderriem omdoen

Waarschuwing! Draag altijd een schouderriem bij het werken. Schakel het apparaat altijd uit, voordat u de schouderriem losmaakt. Er bestaat verwondingsgevaar.

1. Afb. 10: Leg de draagriem (pos. 4) over de schouder en stel de lengte zo in, dat de riemhouder zich op heuphoogte bevindt.
2. Afb. 11: De schouderriem is uitgerust met een snel openend mechanisme. Druk de haken (pos. 4a) samen indien het noodzakelijk is om het apparaat snel weg te leggen.

6.2 Telescoopbuis instellen (afb. 12)

1. Open (a) de vergrendeling van de telescoop-buis (pos. 8) door hem naar links te draaien.
2. Trek de telescoopbuis (pos. 9), indien dit voor de werkhoogte is vereist, eruit.
3. Sluit (b) de vergrendeling van de telescoop-buis (pos. 8) weer door hem naar rechts te draaien.

6.3 Aansluiting aan de stroomtoevoer

• Sluit de netkabel aan op een geschikte verlengkabel. Controleer of de verlengkabel is ontworpen voor het vermogen van de elektrische hoogsoeier.
• Beveilig de verlengkabel (pos. C) zoals getoond in afb. 13 tegen trekkrachten en onopzettelijk uittrekken.
• Sluit de verlengkabel aan op een zoals voorgeschreven geïnstalleerde contactdoos met aardingscontact. Wij bevelen het gebruik van signalerend gekleurde kabels (rood of geel) aan. Dat verlaagt het gevaar van een onopzettelijke beschadiging door de elektrische hoogsnoeier.

6.4 In-/Uitschakelen

Inschakelen

• Afb. 1: Houd de elektrische hoogsnoeier met een hand vast aan de handgreep (pos. 2) en met de tweede hand aan het greepvlak (pos. 5).
  Druk op de inschakelblokkering (afb. 13, pos. 3a) en houd deze ingedrukt.

NL

- Elektrische hoogsnoeier met de Aan/Uitschakelaar (afb. 13, pos. 3) inschakelen. Nu kan de inschakelbeveiliging weer worden losgelaten.

Uitschakelen

Aan/Uit-schakelaar (afb. 13, pos. 3) loslaten. Trek altijd de netstekker uit, wanneer u het werk onderbreekt.

7. Werken met de elektrische hoogsnoeier

Voorbereiding

Controleer voor elk gebruik en bij eventuele beschadiging de volgende punten om veilig te kunnen werken:

Toestand van de elektrische hoogsnoeier

Onderzoek de elektrische hoogsnoeier vóór het begin van de werkzaamheden op beschadigingen aan de behuizing, de netkabel, de zaagketting en aan het zwaard. Neem nooit een duidelijk beschadigd apparaat in bedrijf. - Gevaar van ongevallen!

Gevaar! De bescherminrichtingen mogen niet worden verwijderd of gemodificeerd. - Gevaar van ongevallen!

Gebruik de zaag niet als de bescherminrichtingen niet foutloos functioneren. Probeer geen veiligheidsrelevante bescherminrichtingen zelf te repareren, maar wend u zich tot onze service of een daarvoor gekwalifi ceerde werkplaats.

Gebruik alleen door de fabrikant toegelaten toebehoren en onderdelen. Anders bestaat het gevaar van ongevallen of schade aan het apparaat.

Olietank

Vulstand van de olietank. Controleer ook tijdens het werk of er altijd voldoende olie in de tank zit. Zet de zaag nooit in wanneer er geen olie voorhanden of het oliepeil onder de min-markering gedaald is, om te vermijden dat de elektrische hoogsnoeier beschadigd raakt. Een vulling volstaat in de regel voor 15 minuten, afhankelijk van de pauzes en de belasting.

Zaagketting

Spanning van de zaagketting, toestand van de snijkanten. Hoe scherper de zaagketting, des te gemakkelijker de elektrische hoogsnoeier kan worden bediend. Hetzelfde geldt voor de ketting-

spanning. Controleer ook tijdens het werk ten laatste om de 10 minuten de kettingspanning om uw veiligheid te verhogen! Vooral nieuwe zaagket- tingen neigen tot verhoogd uitzetten.

Bij ingeschakeld apparaat de zaagketting niet aanraken. Als de zaagketting door een voorwerp wordt geblokkeerd, schakel het apparaat dan meteen uit – verwijder daarna het voorwerp - Verwondingsgevaar!

Beschermende kleding

Draag zeker de gepaste beschermende nauw sluitende kleding zoals een speciale broek die u beschermt tegen snijwonden, alsmede handschoenen en veiligheidsschoenen.

Gehoorbeschermer en veiligheidsbril

Draag een veiligheidshelm met geïntegreerde gehoor- en gelaatsbescherming. Die biedt bescherming tegen neervallende dikke takken en terugschietende takjes.

Veilig werken

• Om veilig te werken is een werkhoek van maximaal 60° voorgeschreven.
• Nooit onder de te zagen tak gaan staan.
• Voorzichtig bij het zagen van onder spanning staande takken en splinterend hout.
• Mogelijk lichamelijk gevaar door neervallende takken en wegspringende houtstukken!
• Als de machine in werking is, personen en dieren weghouden uit de gevarenzone.
• Het toestel is bij het aanraken van hoogspanningsleidingen niet beschermd tegen elektrische schok. Blijf minstens op een afstand van 10 m tot stroomvoerende leidingen. Er bestaat levensgevaar door elektrische schok!
• Op een helling boven of zijdelings ten opzichte van de te zagen tak staan.
• Het toestel zo dicht mogelijk tegen het lichaam houden. Op die manier bewaart u best uw evenwicht.

Zaagtechnieken

• Hou bij het onttakken het toestel in een hoek van maximaal 60° tot de horizontale lijn om niet door een neervallende tak te worden getroffen (fig. 16).
• Zaag eerst de onderste takken van de boom af. Dat vergemakkelijkt het neervallen van de gesneden takken.

NL

WAARSCHUWING! Sta nooit onder de tak waaraan wordt gezaagd – houd rekening met de ruimte waar takken kunnen neervallen! – Takken die op de grond terechtkomen kunnen omhoogschieten

- Verwondingsgevaar

• Aan het einde van de snede verhoogt plots het gewicht van de zaag voor de bediener omdat de zaag niet meer ondersteund is door de tak. Er bestaat het gevaar de controle over de zaag de verliezen.
• Trek de zaag alleen uit de snede terwijl de zaagketting draait. Zodoende voorkomt u het vastklemmen.
  • Zaag niet met de top van het zwaard.
• Zaag niet de dikke takaanzet. Anders zou dit de wondgenezing van de boom verhinderen.

Kleinere takken afzagen (fi g. 14):

Leg het aanslagvlak van de zaag tegen de tak. Daardoor wordt voorkomen dat de zaag aan het begin van de snede met rukken beweegt. Leid de zaag met lichte druk van boven naar beneden doorheen de tak.

Vrij grote en langere takken afzagen (fi g. 15):

Maak bij vrij grote takken een ontlastingssnede. Zaag eerst met de bovenkant van het zwaard van beneden naar boven 1/3 van de diameter van de tak door (a). Zaag daarna met de onderkant van het zwaard van boven naar beneden naar de eerste snede toe (b).

Zaag de langere takken in secties af om de controle over de valplaats te behouden.

Terugslag

Onder terugslag verstaat men het plotselinge omhoog- en terugslaan van de lopende elektrische hoogsoeier. De oorzaken zijn meestal het aanraken van het werkstuk met de punt van het zwaard of het vastgeklemd raken van de zaagketting. Bij een terugslag treden rechtstreeks grote krachten op. Daarom reageert de elektrische hoogsoeier meestal ongecontroleerd.

Waarschuwing!

• Let er steeds op dat de ketting correct is ge-spannen!
• Gebruik alleen foutloze elektrische hoogsnoeiers!
• Werk alleen met een naar behoren gescherpte zaagketting!
• Zaag nooit met de bovenkant of top van het zwaard!
• Houd de elektrische hoogsnoeier altijd vast met beide handen!

Zagen van hout onder spanning

Bij het zagen van hout dat onder spanning staat dient u uiterst voorzichtig te werk te gaan! Onder spanning staand hout waarvan de spanning door zagen vrijkomt reageert soms volledig ongecontroleerd. Dat kan leiden tot zwaarste en zelfs do-delijke letsels. Dergelijke werkzaamheden mogen slechts door geschoolde vakmannen worden verricht.

8. Onderhoud

Binnenin het apparaat zijn er geen andere te onderhouden onderdelen.

Onderhoud het apparaat regelmatig conform de volgende instructies om het in een goede operationele toestand te houden. Gebruik alleen door de fabrikant toegelaten toebehoren en onderdelen. Info vindt u onder punt 10.3 Bestelling van onderdelen. Ondeskundig onderhoud en de inzet van niet toegelaten toebehoren en onderdelen kunnen zeer ernstige verwondingen tot gevolg hebben.

8.1 Zaagketting en zwaard vervangen

Het zwaard moet worden vernieuwd als de geleidegroef van het zwaard is versleten. Schroef de adapterplaat (afb. 2, pos. 13a) van het zwaard af en weer aan het nieuwe zwaard. Ga hiervoor te werk zoals beschreven in het hoofdstuk 'Montage van zwaard en zaagketting'! Gebruik alleen door de fabrikant toegelaten zaagkettingen en zwaarden. Deze zijn opgesomd onder punt 4. 'Technische gegevens' of verkrijgbaar als toebehoren (zie punt 10.3 Bestelling van onderdelen). De inzet van niet door de fabrikant toegelaten onderdelen kan zeer ernstige verwondingen tot gevolg hebben.

8.2 Controleren van de automatische kettingsmering

Controleer regelmatig de werking van de automatische kettingsmering, om een oververhitting en daardoor veroorzaakte beschadiging van zwaard en zaagketting te voorkomen. Richt daartoe de punten van het zwaard tegen een glad oppervlak (plank, snijvlak van een boom) en laat de elektrische hoogsnoeier lopen. Wanneer tijdens dit proces een toenemend oliespoor valt te zien, dan werkt de automatische kettingsmering foutloos. Als er geen oliespoor valt te zien, lees dan de instructies hieromtrent in het hoofdstuk 'Foutop-

NL

sporing'! Als ook deze instructies niet helpen, wend u dan tot onze service of een gelijkaardig gekwalifi ceerde werkplaats.

Waarschuwing! Raak daarbij niet het oppervlak aan. Houd een voldoende veiligheidsafstand (ca. 20 cm) aan.

8.3 Scherpen van de zaagketting

Effi ciënt werken met de elektrische hoogsnoeier is alleen mogelijk wanneer de zaagketting in goede toestand en scherp is. Daardoor vermindert ook het gevaar van een terugslag.

De zaagketting kan bij elke speciaalzaak worden nageslepen. Probeer niet om de zaagketting zelf te scherpen, wanneer u niet over het geschikte gereedschap en de noodzakelijke ervaring beschikt.

9. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluiteiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

10. Reiniging, opslag en bestelling van onderdelen

Voer de reinigings- en onderhoudswerkzaamheden uit voordat u het apparaat opbergt.

10.1 Reiniging

• Reinig regelmatig het spanmechanisme door het uit te blazen met perslucht of schoon te maken met een borstel. Gebruik geen gereedschappen voor het reinigen.
• Houd de grepen vrij van olie, zodat u altijd een stevig houvast heeft.
• Reinig het apparaat indien nodig met een vochtige doek en eventueel met een mild af-wasmiddel.

Gevaar!

• Voor elke schoonmaakbeurt de netstekker uit de contactdoos verwijderen.
• Dompel het apparaat om het te reinigen in geen geval in water of andere vloeistoffen.

10.2 Opslag en transport

• Als de elektrische hoogsoeier gedurende langere tijd niet wordt gebruikt, verwijder dan de kettingolie uit de tank. Leg de zaagketting en het zwaard kort in een oliebad en wikkel deze daarna in oliepapier.
• Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opslagtemperatuur ligt tussen 5 en 30 °C.
• Draag het apparaat altijd met één hand aan de handgreep en met de andere hand aan het greepvlak.
  • Draag het apparaat niet aan het motorhuis.
  Zorg ervoor dat het apparaat niet kan wegglijden, wanneer u het in een voertuig transporteert.
• Gebruik voor het transport indien mogelijk de originele verpakking.
• Reinig en onderhoud de elektrische hoogsnoeier alvorens hem op te bergen.
• Gebruik voor de opslag of tijdens het transport de meegeleverde beschermafdekkingen voor zaagzwaard/zaagketting.

10.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
• Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

Reserve zwaard art.-nr.: 45.001.54

Reserve ketting art.-nr.: 45.001.24

11. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

12. Foutopsporing

Voorzichtig!

Gereedschap vóór een foutopsporing uitschakelen en netstekker uit het stopcontact verwijderen.

De volgende tabel toont foutsymptomen aan en legt uit hoe u een fout kan verhelpen mocht uw gereedschap ooit niet naar behoren werken. Indien u het probleem desondanks niet kan lokaliseren en verhelpen gelieve zich tot uw servicewerkplaats te wenden.

Oorzaak Fout	Verhelpen
Elektrische hoogsnoeier werkt niet	- Geen stroomtoevoer- Stopcontact defect- Stroomverlengkabel beschadigd- Zekering defect	- Stroomtoevoer controleren- Een andere stroombron probe-ren, indien nodig vervangen- Kabel controleren, indien nodig vervangen- Zekering vervangen
Elektrische hoogsnoeier werkt met onderbrekingen	- Extern loszittend contact- intern loszittend contact- AAN/UIT-schakelaar defect	- Naar een vakwerkplaats gaan- Naar een vakwerkplaats gaan- Naar een vakwerkplaats gaan
Zaagketting droog -	Geen olie in de tank- Ontluchting in de olietankdop verstopt geraakt- Olieuitlaatkanaal verstopt geraakt	-Oliebijvullen- Olietankdop reinigen- Olieuitlaatkanaal ontstoppen
Ketting/geleiderail warm	- Geen olie in de tank- Ontluchting in de olietankdop verstopt geraakt- Olieuitlaatkanaal verstopt geraakt- Ketting bot	- Olie bijvullen- Olietankdop reinigen- Olieuitlaatkanaal ontstoppen- Ketting laten bijslijpen of vervangen
Elektrische hoogsnoeier hort en stoot, trilt of zaagt niet goed	- Ketting onvoldoende gespannen- Ketting bot- Ketting versleten- Tanden van de ketting wijzen in de verkeerde richting	-Kettingbijspannen- Ketting laten bijslijpen of vervangen- Ketting vervangen- Zaagketting met de tanden in de correcte richting opnieuw monteren

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu's en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken* Zaagketting, zaagzwaard
Verbruiksmateriaal/verbruiksstukken* Olie voor de kettingzaag
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?
  Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

2. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

Peligro!
