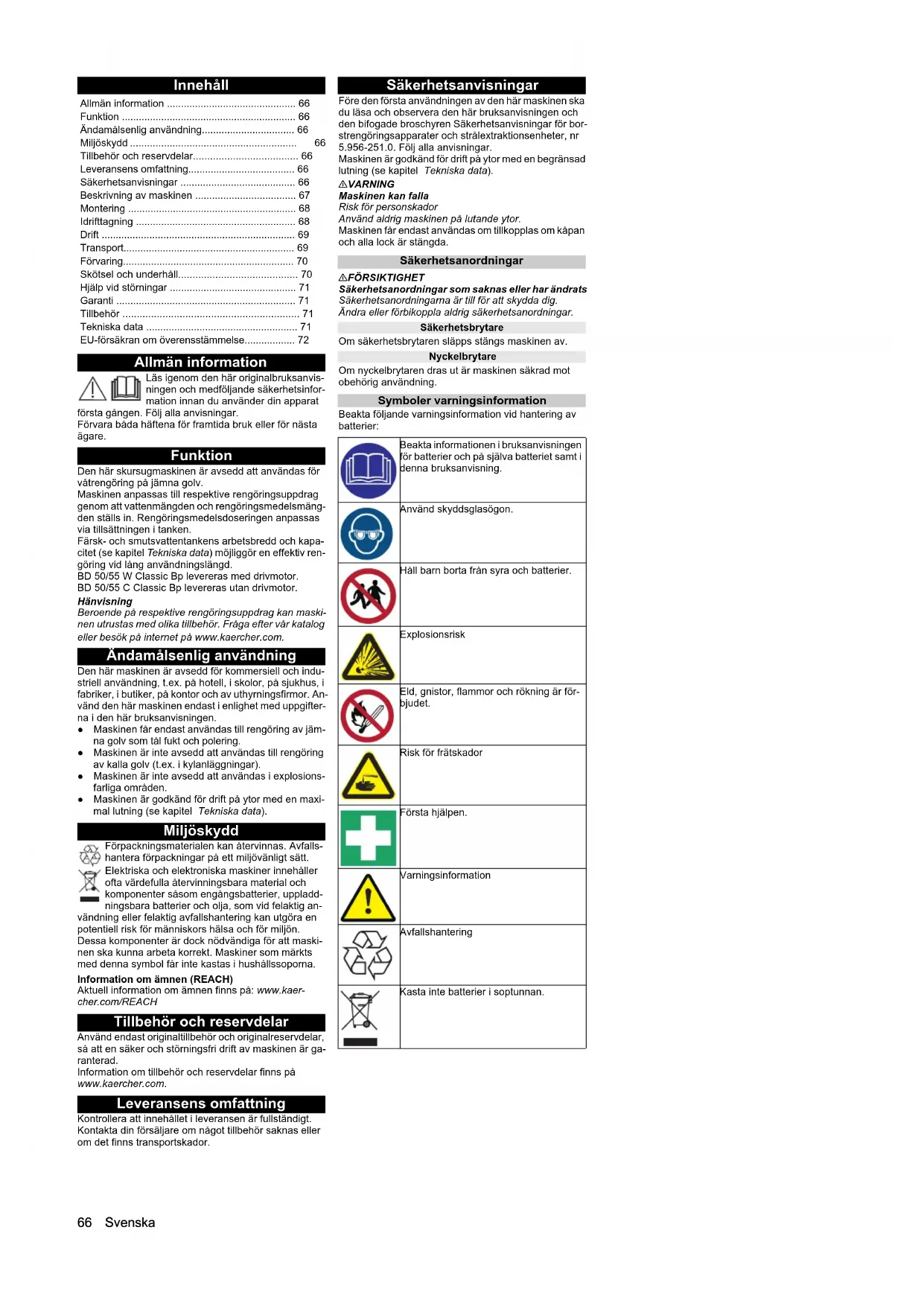

• dB(A) 84,1 84,1 BD 50/55 W Classic Bp BD 50/55 C Classic Bp Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser66 Svenska Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ alla anvisningar. Förvara båda häftena för framtida bruk eller för nästa ägare. Funktion Den här skursugmaskinen är avsedd att användas för våtrengöring på jämna golv. Maskinen anpassas till respektive rengöringsuppdrag genom att vattenmängden och rengöringsmedelsmäng- den ställs in. Rengöringsmedelsdoseringen anpassas via tillsättningen i tanken. Färsk- och smutsvattentankens arbetsbredd och kapa- citet (se kapitel Tekniska data) möjliggör en effektiv ren- göring vid lång användningslängd. BD 50/55 W Classic Bp levereras med drivmotor. BD 50/55 C Classic Bp levereras utan drivmotor. Hänvisning Beroende på respektive rengöringsuppdrag kan maski- nen utrustas med olika tillbehör. Fråga efter vår katalog eller besök på internet på www.kaercher.com. Ändamålsenlig användning Den här maskinen är avsedd för kommersiell och indu- striell användning, t.ex. på hotell, i skolor, på sjukhus, i fabriker, i butiker, på kontor och av uthyrningsfirmor. An- vänd den här maskinen endast i enlighet med uppgifter- na i den här bruksanvisningen. ● Maskinen får endast användas till rengöring av jäm- na golv som tål fukt och polering. ● Maskinen är inte avsedd att användas till rengöring av kalla golv (t.ex. i kylanläggningar). ● Maskinen är inte avsedd att användas i explosions- farliga områden. ● Maskinen är godkänd för drift på ytor med en maxi- mal lutning (se kapitel Tekniska data). Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja, som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maski- nen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaer- cher.com/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Säkerhetsanvisningar Före den första användningen av den här maskinen ska du läsa och observera den här bruksanvisningen och den bifogade broschyren Säkerhetsanvisningar för bor- strengöringsapparater och strålextraktionsenheter, nr 5.956-251.0. Följ alla anvisningar. Maskinen är godkänd för drift på ytor med en begränsad lutning (se kapitel Tekniska data). 몇 VARNING Maskinen kan falla Risk för personskador Använd aldrig maskinen på lutande ytor. Maskinen får endast användas om tillkopplas om kåpan och alla lock är stängda. Säkerhetsanordningar 몇 FÖRSIKTIGHET Säkerhetsanordningar som saknas eller har ändrats Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar. Säkerhetsbrytare Om säkerhetsbrytaren släpps stängs maskinen av. Nyckelbrytare Om nyckelbrytaren dras ut är maskinen säkrad mot obehörig användning. Symboler varningsinformation Beakta följande varningsinformation vid hantering av batterier: Allmän information p. 66
• Funktion p. 66
• Ändamålsenlig användning p. 66
• Miljöskydd p. 66
• Tillbehör och reservdelar p. 66
• Leveransens omfattning p. 66
• Säkerhetsanvisningar p. 66
• Beskrivning av maskinen p. 67
• Montering p. 68
• Idrifttagning p. 68
• Drift p. 69
• Transport p. 69
• Förvaring p. 70
• Skötsel och underhåll p. 70
• Hjälp vid störningar p. 71
• Garanti p. 71
• Tillbehör p. 71
• Tekniska data p. 71
• EU-försäkran om överensstämmelse Beakta informationen i bruksanvisningen för batterier och på själva batteriet samt i denna bruksanvisning. Använd skyddsglasögon. Håll barn borta från syra och batterier. Explosionsrisk Eld, gnistor, flammor och rökning är för- bjudet. Risk för frätskador Första hjälpen. Varningsinformation Avfallshantering Kasta inte batterier i soptunnan.Svenska 67 Beskrivning av maskinen Maskinöversikt 1 Grovsmutssil2 Luddsil3 Flottör4 Borsthuvud5 Fönsterborste6 Handtag7 Säkerhetsbrytare8 Tömningsslang smutsvatten med doseringsanord- ning 9 Lock smutsvattentank10 Fästskena Home Base11 Smutsvattentank12 **Batteri13 Färskvattenfilter14 Tömningsöppning på färskvattentank15 Pedal för att frige borstar16 Stänkskydd17 Färskvattentank18 Typskylt19 Slangklämma20 Påfyllningstratt färskvattentank21 Sugbalk22 Lås på sugbalk23 Borsthuvudpedal24 Lutningsinställning sugbalk25 Sugslang26 Excenterspak p. 72

1568 Svenska För att fästa sugbalken27 Nivåindikering färskvatten28 Reglerknapp vattenmängd29 Batterikontakt30 Spak sugbalk31 Nyckelbrytare32 Display33 Vridknapp arbetshastighet(endast på BD 50/55 W Classic Bp)34 Körriktningsbrytare(endast på BD 50/55 W Classic Bp)** Medföljer inte Färgmärkning ● Reglagen som används vid rengöring och dagligt underhåll är gula.● Reglagen som används vid underhåll och service är ljusgrå. Symboler på maskinen

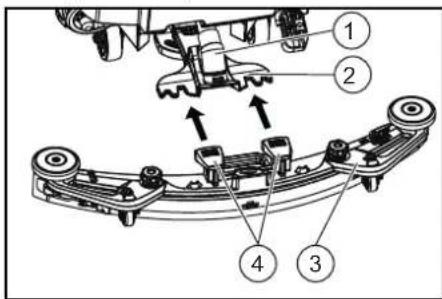

• Tillval Montering Montera sugbalken 1. Fäll upp båda klämspakarna.1 Sugslang2 Sugbalksfäste3 Sugbalk4 Klämspak2. Sätt in sugbalken i sugbalksfästet.3. Fäll ned båda klämspakarna. Batterier Rekommenderade batterisatser BD 50/55Underhållsfria batterier (våtbatterier) FARAPåfyllning av vatten när batteriet är urladdatRisk för frätning genom att syra läcker ut, förstörda klä- der Använd skyddsglasögon vid hantering av batterisyra.Följ föreskrifterna.Spola omedelbart bort eventuella syrastänk på huden eller kläderna med vatten.OBSERVERAAnvändning av vatten med tillsatserDefekta batterier, förlust av garantianspråketAnvänd endast destillerat eller avsaltat vatten för påfyll-ning av batterierna (EN 50272-T3).Använd inte några främmande tillsatser, så kallade för-bättringsmedel, eftersom garantin då upphör att gälla.1. Tillsätt destillerat vatten en timme före laddningens slut. Se till att syranivån är korrekt i enlighet med märkningen på batteriet.I slutet av laddningen måste alla celler gasa.Underhållsfria batterier (AGM- och gelbatterier)OBSERVERARisk för skador vid öppning av AGM- och gelbatte-rier!AGM- och gelbatterier är underhållsfria och har ett slu-tet batterihölje. Påfyllning med destillerat vatten eller batterisyra är inte möjligt och inte heller nödvändigt. Om batterihöljet på AGM- resp. gelbatteriet öppnas, skadas det och måste bytas.Öppna inte batterihöljet och borra inte i det.Täck inte över övertrycksventilen och ändra den inte.1. Ladda endast AGM- och gelbatterier med angivna ladd are, se kapitel: Ladda batteriet.Sätta i och ansluta batterierna몇 FÖRSIKTIGHETTa ut och sätta i batteriernaMaskinen står inte stabiltSe till att maskinen står stabilt när batterierna demonte-ras och monteras.OBSERVERAVäxling av polaritetFörstörd styrelektronikObservera att det blir rätt polaritet vid anslutning av bat-teriet.OBSERVERAFullständig urladdningSkaderiskLadda batterierna innan maskinen tas i drift.1. Tappa av smutsvattnet.2. Sväng smutsvattentanken uppåt.3. Sätt i batterierna i maskinen som på bilden. 115 Ah, 2.815-091.080 Ah, 2.815-090.0105 Ah, 2.815-100.076 Ah, 2.815-099.01 Distanshållare4. Anslut polerna till anslutningskablarna från batteriin-stallationssatsen.5. Fäst anslutningskabeln till de lediga batteripoler

+) och (-).6. Anslut batterikontakten på maskinen till batterikon-takten på batteriet.7. Sväng smutsvattentanken nedåt.Ta ut batteriet몇 FÖRSIKTIGHETTa ut och sätta i batteriernaMaskinen står inte stabiltSe till att maskinen står stabilt när batterierna demonte-ras och monteras.1. Ställ nyckelbrytaren i läge ”0” och dra ur nyckeln.2. Dra ur batterikontakten.3. Tappa av smutsvattnet.4. Sväng smutsvattentanken uppåt.5. Lossa kabeln från batteriets minuspol.6. Lossa de resterande kablarna från batterierna.7. Ta ut batteriet.8. Avfallshantera de förbrukade batterierna enligt gäl-lande bestämmelser. Idrifttagning Ladda batteriet FARAFelaktig användning av laddarenElchockObservera nätspänningen och säkringen på maskinens typskylt.Använd laddaren endast inomhus, i torra utrymmen med tillräcklig ventilation.OBSERVERAAnsamling av farliga gaser under laddningen under tankenExplosionsriskSväng smutsvattentanken uppåt innan de underhållsfria batterierna laddas.OBSERVERAAnvändning av en opassande laddareSkaderiskAnslut inte laddaren till batterikontakten på maskinen.Använd en laddare som passar den monterade batteri-typen.Läs bruksanvisningen från laddarens tillverkare och ob-servera framförallt säkerhetsanvisningarna.Laddningstiden är i genomsnitt ca 10-15 timmar.Maskinen kan inte användas under laddningen.HänvisningMaskinen har ett djuptömningsskydd, dvs. om den tillåt-na minimikapaciteten uppnås kopplas borstmotorn och turbinen från.1. Kör maskinen direkt till laddaren och undvik lutning- ar. 2. Dra ur batterikontakten på maskinen.Tömningsöppning färskvattentankTömningsöppning smutsvattentankNivå färskvattentank (25 %)Anslut laddarens kontakt härFastsurrningspunkt*MopphållareOBSERVERAFelaktig anslutningsplatsSkaderiskAnslut INTE laddarens kontakt härPedal för att lyfta/sänka borsthuvudetPedal för att frige borstar

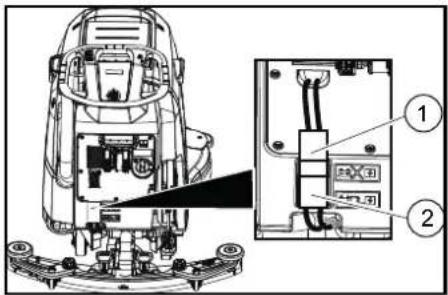

Beskrivning Ordernr115 Ah – underhållsfri 2.815-091.080 Ah – underhållsfri 2.815-090.076 Ah – underhållsfri 2.815-099.0105 Ah – underhållsfri 2.815-100.0Batterisats Kapacitet Laddare2.815-091.0 115 Ah 6.654-329.02.815-090.0 80 Ah 6.654-329.02.815-099.0 76 Ah 6.654-329.02.815-100.0 105 Ah 6.654-329.0 1Svenska 69 1 Batterikontakt, på maskinen2 Batterikontakt, på batteriet3. Anslut batterikontakten på batteriet till laddaren.4. Sätt in laddarens nätkontakt i eluttaget.5. Ladda enligt anvisningarna i bruksanvisningen till laddaren.6. Anslut batterikontakten på maskinen till batterikon-takten på batteriet. Drift OBSERVERARisksituation vid driftRisk för personskadorSläpp säkerhetsbrytaren om en risk uppstår.Fylla på drivmedelFylla på färskvatten1. Öppna locket på färskvattentanken.2. Fyll på färskvatten (max. 50 °C) till påfyllningstrat-tens underkant.HänvisningFärskvattenslangen kan fästas med slangklämman un-der påfyllningen.3. Stäng locket på färskvattentanken.Anvisningar om rengöringsmedel몇 VARNINGOlämpliga rengöringsmedelHälsorisk, skador på maskinenAnvänd endast rekommenderade rengöringsmedel. Om andra rengöringsmedel används bär driftansvarig den ökade risken avseende driftsäkerhet och olycksrisk.Använd endast rengöringsmedel som inte innehåller lösningsmedel samt salt- och fluorvätesyra.Beakta säkerhetsanvisningarna för rengöringsmedlen.HänvisningAnvänd inte rengöringsmedel som löddrar mycket.Rekommenderade rengöringsmedelRengöringsmedel1. Tillsätt rengöringsmedlet till färskvattentanken.HänvisningLocket på färskvattentankens påfyllningstratt kan an-vändas för att mäta upp rätt mängd rengöringsmedel. Det är försett med en skala på insidan.Ställa in vattenmängden1. Ställ in vattenmängden på reglerknappen i enlighet med golvbeläggningens nedsmutsning.HänvisningGenomför de första rengöringsförsöken med liten vat-tenmängd. Öka vattenmängden stegvis tills det önska-de rengöringsresultatet har uppnåtts.HänvisningNär färskvattentanken är tom arbetar borsthuvudet vi-dare utan att vätska tillförs.Ställa in sugbalkenStälla in lutningenLutningen måste ställas in så att sugbalkens sugläppar trycks jämnt mot golvet längs med hela längden.1. Parkera maskinen på ett jämnt underlag.2. Vrid nyckelbrytaren till läge ”ON”. Lägg ned sugbal- ken. 3. Kör maskinen en liten bit framåt.4. Läs av vattenpasset.1 Skruv2 Mutter3 Vattenpass5. Lossa muttern.6. Ställ in skruven så att vattenpassets indikering ligger mellan de båda strecken.7. Dra åt muttern.8. För att kontrollera den nya inställningen kör du nu maskinen en liten bit framåt. Upprepa vid behov in-ställningen.9. Vrid nyckelbrytaren till läge ”OFF”.Ställa in höjdenMed höjdjusteringen påverkas sugläpparnas böjning vid kontakt med golvet.HänvisningGrundinställning: 3 brickor ovanför och 3 brickor un-der sugbalken.Ojämnt golv: 5 brickor ovanför och 1 bricka under sug-balken.Mycket jämnt golv: 1 bricka ovanför och 5 brickor un-der sugbalken.1. Skruva loss muttrarna.1 Mutter2 Bricka 3 Avståndsrulle med hållare2. Lägg önskat antal brickor mellan sugbalken och av-ståndsrullen.3. Sätt i de resterande brickorna ovanför avståndsrul- len. 4. Skruva på muttern och dra åt.5. Gör samma sak på den andra avståndsrullen.HänvisningStäll in båda avståndsrullarna på samma höjd.RengöraStarta maskinen1. Ställ nyckelbrytaren på ”1”.Displayen visar efter varandra:● Kärcher● Batteriets laddning och antal drifttimmar● Tidpunkten fram till nästa kundtjänst● Mjukvaruversion, manöverdel● Batteriets laddning och antal drifttimmar (på BD 50/55 C Classic Bp)Batteriets laddning och hastighet (på BD 50/55 W Classic Bp) Köra HänvisningDet går att ändra körriktningen under rengöringen. På så sätt kan ett valt ställe rengöras intensivt genom att man kör fram och tillbaka flera gånger.1. Ställ körriktningsbrytaren på ”framåt”.RengöringHänvisningFör att förbättra sugresultatet kan sugbalkens lutning och höjd ställas in (se kapitel Ställa in sugbalken).HänvisningOm smutsvattentanken är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Lyft i sådana fall sugbalken och kör för att tömma smutsvat-tentanken.1. Vrid vridknappen arbetshastighet till önskat värde.Hastigheten visas på displayen under justeringen. Indikeringen visas i procent av den högsta hastighe- ten. 2. Ställ in vattenmängden på reglerventilen.3. Tryck sugbalkens spak nedåt.Sugbalken sänks ned.Sugningen påbörjas.4. Trampa ned borsthuvudpedalen, haka ur den och låt den gå uppåt.5. Dra säkerhetsbrytaren mot skjutbygeln.Borsthuvudet startar och maskinen kör med inställd hastighet.Avsluta driftenAvsluta rengöringen1. Släpp säkerhetsbrytaren.2. Trampa ned borsthuvudpedalen och haka fast den.3. Fortsätt att köra en kort sträcka.Det resterande vattnet sugs upp.4. Lyft sugbalken.Sugningen fortsätter i 10 sekunder.5. Ställ nyckelbrytaren på ”0”.6. Ladda batteriet vid behov.Tappa av smutsvatten몇 VARNINGFelaktig hantering av avloppsvattenMiljöföroreningFölj de lokala föreskrifterna om hantering av avloppsvat- ten. 1. Ta ut tömningsslangen ur hållaren och placera den över ett lämpligt uppsamlingskärl.2. Tryck ihop eller vik doseringsanordningen.3. Öppna doseringsanordningens lock.4. Tappa av smutsvattnet. Reglera vattenmängden ge-nom att trycka eller vika.5. Spola ur smutsvattentanken med rent vatten.Tappa av färskvatten snabbt1. Skruva av locket från färskvattentankens tömning-söppning.2. Låt färskvattnet rinna ut.3. Skruva fast locket på färskvattentankens tömning-söppning.HänvisningSe till att slanganslutningen i färskvattentankens lock ligger så långt ned som möjligt efter fastskruvningen. Transport FARAKöra i lutningarRisk för personskadorKör maskinen i lutningar upp till maximalvärdet vid ladd-ning och lossning (se kapitel Tekniska data).Kör långsamt.몇 FÖRSIKTIGHETBristande hänsyn till viktRisk för personskador och materiella skadorObservera maskinens vikt vid transport.Vid lastning av maskinen krävs en medhjälpare. Alter-nativt använder man framdrivningen.1. Trampa ned borsthuvudpedalen och haka fast den.2. Lyft sugbalken.3. Ställ nyckelbrytaren på ”1”.Användning Rengöringsme- del Underhållsrengöring av alla golv som tål vattenRM 746RM 756RM 780Underhållsrengöring av glänsande ytor (t.ex. granit)RM 755 esUnderhållsrengöring och grundren-göring av industrigolvRM 69 ASFUnderhållsrengöring och grundren-göring av stengodsplattorRM 753Underhållsrengöring av kakel i sani-tetsutrymmenRM 751Rengöring och desinfektion i sani-tetsutrymmenRM 732Avlägsnande av beläggningar på al-la alkaliresistenta golv (t.ex. PVC)RM 752Avlägsnande av beläggningar på li-noleumgolvRM 754

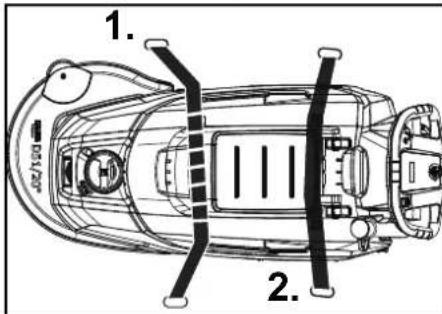

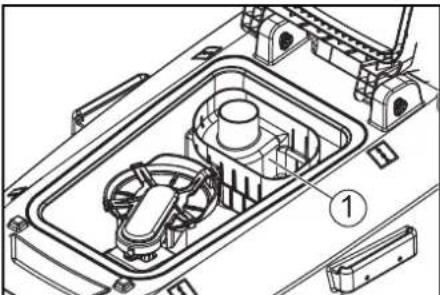

370 Svenska 4. Välj körriktning med körriktningsbrytaren.5. Dra säkerhetsbrytaren mot skjutbygeln.6. Vid transport i fordon ska maskinen säkras med hjälp av transportöglorna enligt gällande föreskrifter så att maskinen inte kan glida eller välta. Förvaring 몇 FÖRSIKTIGHETBristande hänsyn till viktRisk för personskador och materialskadorTa hänsyn till maskinens vikt vid förvaring.OBSERVERAFrostMaskinen förstörs när vattnet fryserTöm maskinen helt på vatten.Förvara maskinen på en frostfri plats.● Den här maskinen får endast förvaras inomhus.● Ladda batterierna helt innan du förvarar dem under lång tid.● Ladda batterierna minst varje månad under lagring. Skötsel och underhåll FARAMaskin som startar oavsiktligtSkaderisk, risk för elektriska stötarStäll nyckelbrytaren på ”0” och dra ur nyckeln före alla arbeten på maskinen.Dra ut laddarens nätkontakt. Tappa av och avfallshantera smutsvattnet och färs-kvattnet.Säkerhetsinspektion/underhållsavtalDu kan komma överens om en regelbunden säkerhets-inspektion med din återförsäljare eller ingå ett under-hållsavtal. Låt oss ge dig råd.UnderhållsintervallerEfter varje användningOBSERVERAFelaktig rengöringSkaderisk.Spruta inte rent maskinen med vatten.Använd inte aggressiva rengöringsmedel.En detaljerad beskrivning av de enskilda rengöringsar-betena finns i kapitel Underhållsarbeten. Tappa av smutsvattnet. Spola smutsvattentanken med rent vatten. Rengör maskinen utvändigt med en fuktig trasa med milt tvättlut. Kontrollera luddsilen, rengör om det behövs. Rengör grovsmutssilen. Rengör sugläpparna, kontrollera om de är slitna, justera höjden vid behov eller byt ut. Kontrollera om fönsterborstarna är slitna och byt ut vid behov. Ladda batteriet. Ladda batteriet fullt och utan avbrott om ladd-ningsnivån är under 50 %. Om laddningsnivån är över 50 % ska batteriet ba-ra laddas om hela drifttiden behövs vid nästa an-vändning.Varje vecka Om apparaten används ofta ska batteriet laddas fullt och utan avbrott minst en gång i veckan.Varje månadEn detaljerad beskrivning av de enskilda rengöringsar-betena finns i kapitel Underhållsarbeten.1. Töm färskvattentanken och spola bort avlagringar.2. Rengör färskvattenfiltret.3. Rengör flottören och luddsilen.4. Kontrollera om batteripolerna är oxiderade och bor-sta av vid behov. Kontrollera att anslutningskabeln sitter fast.5. Rengör tätningarna mellan smutsvattentanken och locket och kontrollera tätheten samt byt ut vid be- hov. 6. Kontrollera cellernas syradensitet om batterierna in-te är underhållsfria.7. Om maskinen inte ska användas under en längre tid ska batterierna vara fulladdade. Ladda batteriet helt minst en gång i månaden.En gång om året Låt kundtjänst utföra den föreskrivna inspektionen.UnderhållsarbetenVända eller byta ut sugläpparnaSlitna sugläppar måste vändas eller bytas ut.1. Ta bort sugbalken.2. Skruva ut stjärngreppen.1 Stjärnvred2 Spännband3 Innerdel på sugbalk4 Spännlås3. Dra ut sugbalkens innerdel.4. Öppna spännlåset.5. Ta bort spännbandet.6. Lossa sugläpparna från innerdelen.1 Bakre sugläpp2 Främre stödläpp3 Innerdel på sugbalk4 Spännband7. Tryck fast de vända eller nya sugläpparna på pig-garna på sugbalkens innerdel.8. Sätt på spännbandet.9. Skjut in sugbalkens innerdel i överdelen.10. Skruva in och dra åt stjärngreppen.Rengöra grovsmutssilen1. Öppna smutsvattentankens lock.1 Grovsmutssil2. Dra av grovsmutssilen uppåt.3. Skölj grovsmutssilen under rinnande vatten.4. Sätt in grovsmutssilen i smutsvattentanken.Rengör renvattenfiltret1. Tappa av färskvattnet (se kapitel Tappa av färskvat-ten snabbt).2. Skruva av locket på färskvattentanken.1 Förslutning färskvattentank2 Färskvattenfilter3. Dra ut färskvattenfiltret och spola av med rent vat- ten. 4. Sätt in färskvattenfiltret.5. Skruva på locket på färskvattentanken.Information: Se till att slanganslutningen i färskvat-tentankens lock ligger så långt ned som möjligt efter fastskruvningen.Rengöra flottör och luddsil1. Öppna smutsvattentankens lock.1 Spärrhake2 Flottör3 Luddsil4 Flottörkapsling2. Lossa spärrhaken.3. Dra av flottörkapslingen nedåt.4. Ta ut flottören ur flottörkapslingen och rengör den.5. Ta av luddsilen och rengör den.6. Montera alla delar i omvänd ordning.Byta ut fönsterborstarHänvisningByt ut fönsterborstarna när borstarna blivit 10 mm långa.1. Lyft upp borsthuvudet.2. Trampa ned pedalen som friger borstarna.3. Dra ut fönsterborsten i sidled under borsthuvudet.4. Håll den nya fönsterborsten under rengöringshuvu-det, tryck den uppåt och haka fast.

1 2Svenska 71 Hjälp vid störningar FARA Maskin som startar oavsiktligt Skaderisk, risk för elektriska stötar Ställ nyckelbrytaren på ”0” och dra ur nyckeln före alla arbeten på maskinen. Dra ut laddarens nätkontakt. Tappa av och avfallshantera smutsvattnet och färs- kvattnet. Kontakta kundtjänst vid störningar som inte kan åt- gärdas med hjälp av den här tabellen. 몇 VARNING Var försiktig när du kommer fram till ställen som skym- mer sikten, som till exempel hörn, buskar, träd eller stör- re föremål. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vän- da dig med kvitto till inköpsstället eller närmaste, aukto- riserad kundtjänst. (Se baksidan för adress) Tillbehör Tekniska data Störning Åtgärd Det går inte att starta maskinen 1. Ställ nyckelbrytaren på ”1”.

2. Aktivera säkerhetsbrytaren.

5. Kontrollera om batteripolerna är anslutna.

Vattenmängden är inte tillräcklig 1. Kontrollera färskvattnets nivå, fyll på tanken vid behov.

2. Öka vattenmängden med reglerknappen för vattenmängd.

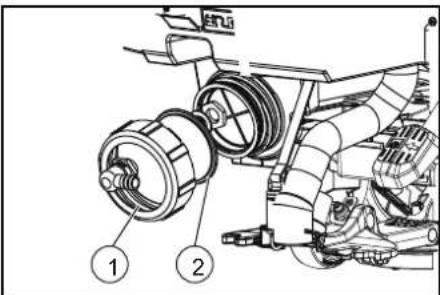

3. Rengör färskvattenfiltret.

4. Kontrollera om slangarna är igensatta och rengör vid behov.

Sugeffekten är för låg 1. Stäng av maskinen och tappa av smutsvattnet.

2. Rengör tätningarna mellan smutsvattentanken och locket och kontrollera tätheten samt byt ut vid behov.

3. Kontrollera om sugslangen är korrekt ansluten till smutsvattentanken.

4. Kontrollera om luddsilen är smutsig och rengör vid behov.

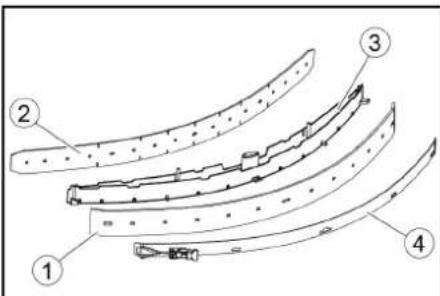

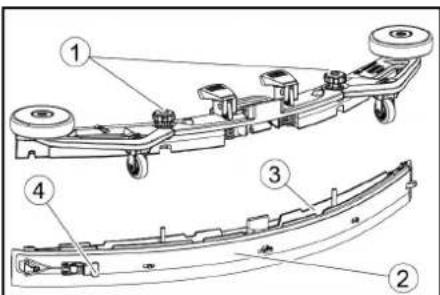

5. Rengör sugläpparna på sugbalken och vänd eller byt ut vid behov.

6. Kontrollera om locket på tömningsslangen för smutsvatten är stängt.

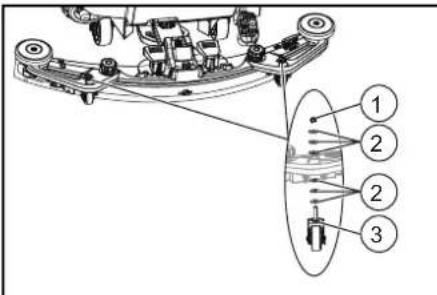

7. Kontrollera sugbalkens inställning, korrigera vid behov.

8. Kontrollera om sugslangen är igensatt och rengör vid behov.

9. Kontrollera sugslangens täthet och byt ut vid behov.

Rengöringsresultatet är otillräckligt 1. Sänk hastigheten.

2. Kontrollera om borstarna är slitna och byt ut vid behov.

3. Kontrollera att borsttypen och rengöringsmedlet är lämpliga.

Sugturbinen körs med förhöjt varvtal 1. Tappa av smutsvattnet.

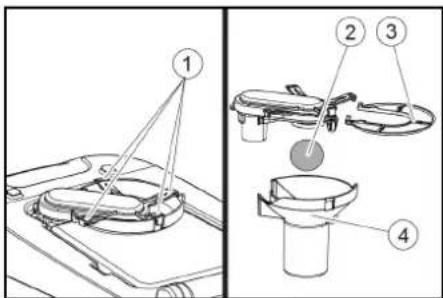

2. Rengör flottören.

3. Kontrollera luddsilen och rengör vid behov.

4. Kontrollera om sugslangen är igensatt och rengör vid behov.

5. Kontrollera om sugbalken är igensatt och åtgärda igensättningen vid behov.

Borsten roterar inte 1. Kontrollera om ett främmande föremål blockerar borsten och avlägsna det främmande föremålet vid behov. Maskinen vibrerar vid rengöring 1. Använd en mjukare borste. Beskrivning Artikelnummer Beskrivning Fönsterborste, komplett, röd D51 9.753-021.0 För allmän rengöring på alla ytor. Fönsterborste (mycket mjuk) 4.905-028.0 För rengöring av känsliga golv samt för polering. Fönsterborste (mjuk) 4.905-027.0 Av naturfiber, för rengöring och polering. Fönsterborste (medium-mjuk) 4.905-026.0 För allmän rengöring på alla ytor. Fönsterborste (hård) 4.905-029.0 För fastsittande smuts och djuprengöring. Endast för slitstarka ytor. Rondellhållare, 479 mm 4.762-534.0 För rengöring med rondell. Med snabbkoppling och centreringslås. Rondell, 500 mm, (mjuk) 6.371-146.0 Med naturfiber, för polering. För effektiv rengöring av nötta och skavda ställen. Rondell, 508 mm, (mjuk) 6.369-468.0 Viss kornighet, avsedd för polering av golv. Rondell, 508 mm (medium-mjuk) 6.369-079.0 För rengöring av alla typer av golv. Rondell, 508 mm (medium-hård) 6.369-078.0 För rengöring av fastsittande smuts samt för djuprengöring. Rondell, 508 mm (hård) 6.369-077.0 För rengöring av mycket smutsiga golv samt för djuprengöring. Diamantrondell, 508 mm (grov) 6.371-260.0 För grovrengöring/restaurering. Avlägsnar mindre repor och ger en ren, sidenmatt yta. För att för- bereda ytan som sedan kan poleras med gula rondeller. Som kristalleringsrondell för grundkristalle- ring. Diamantrondell, 508 mm (medium) 6.371-261.0 För grovrengöring/restaurering. Avlägsnar mindre repor och ger en mer homogen och glänsande yta. För att förbereda ytan som sedan kan poleras med gröna diamantrondeller. Som kristallerings- rondell för högglanskristallering. Diamantrondell, 508 mm (fin) 6.371-240.0 För smidig polering av laminatgolv samt ytor av terrazzo och natursten. För underhållsrengöring ef- ter användning av vita och gula rondeller. Mikrofiberrondell, 508 mm 6.371-271.0 Utmärkt rengöringskraft. Rengör även golvplattor av stengods effektivt. Melaminrondell, 508 mm 6.371-025.0 Sats med melaminrondeller för effektiv rengöring av mikroporösa ytor. Skrapa, 850 mm 4.778-008.0 Parabolformad skrapa, sugläppar av slitagefri röd Linatex, med stödrullar. Sugläppar, 33 tum, röd 4.400-011.0 Tillverkad av Linatex, slitagefri. Sugläppar, 33 tum, transparenta 4.400-005.0 Tillverkad av PU, oljeresistenta. BD 50/55 W Classic Bp BD 50/55 C Classic Bp Effektdata maskin Märkspänning V24 24 Batterikapacitet Ah (5 h) 80 / 115 80 / 115 Genomsnittlig effektförbrukning W 880 750 Effekt körmotor W 130 - Effekt sugturbin W 250 250 Effekt borstdrift W 500 500 Teoretisk ytkapacitet m

/h 2550 2040 Volym färskvattentank l 55 5572 Svenska Med förbehåll för tekniska ändringar. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Golvrengörare Typ: 1.127-xxx Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2014/30/EU 2014/53/EU (TCU) Tillämpade harmoniserade standarder EN 60335-1 EN 60335-2-72 EN 60335-2-29 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-2: 2005 TCU EN 300 328 V2.1.1 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 EN 62368-1:2014+A11:2017 Tillämpade nationella standarder

Undertecknarna agerar på uppdrag av och med led- ningens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 2019/01/25 Volym smutsvattentank l 55 55 Vattentemperatur max. °C 50 50 Vattentryck max. bar 0,06 0,06 Lutning arbetsområde max. % 2 2 Uppsugning Sugeffekt, luftmängd l/s 24 24 Sugeffekt, undertryck kPa (mbar) 9,5 (95) 9,5 (95) Rengöringsborstar Arbetsbredd mm 510 510 Borstdiameter mm 510 510 Borstvarvtal 1/min

Borstanläggningstryck kg ≥ 27 ≥ 27 Mått och vikter Tillåten totalvikt kg

Tomvikt (transportvikt) kg 115 110 Mått batterifack mm 330 x 355 x 290 330 x 355 x 290 Fastställda värden enligt EN 60335-2-72 Totalt vibrationsvärde m/s
