B 50 W Bp - Batterier Kärcher - Gratis bruksanvisning och manual

Produkttyp	Batteridriven skurmaskin för professionell rengöring av plana golv
Märke	Kärcher
Modell	B 50 W Bp
Mått (L × B × H)	1375 × 542 × 1082 mm (huvud D51)
Tomvikt	195 kg (D51), 191 kg (D60), 185 kg (R55)
Total tillåten vikt	245 kg (D51)
Strömförsörjning	Blybatteri (24 V) eller litiumjon (25,6 V); inbyggd laddare 100-240 V
Batterikapacitet	Bly: 76 / 80 / 105 / 115 Ah; Li-ion: 80 Ah
Volym rent vatten	50 L (cirka)
Volym spillvatten	50 L
Arbetsbredd	510 mm (D51) / 600 mm (D60) / 550 mm (R55)
Max körhastighet	6 km/h
Teoretisk ytprestanda	Upp till 3600 m²/h
Ljudnivå	65 dB(A)
Skyddsklass	IPX3
Max vattentemperatur	50 °C
Rengöringsprogram	ECO, NORMAL, INTENSIF
Huvudfunktioner	Självgående, justering av vatten/rengöringsmedelsdosering, sugning, smartphone-anslutning (Bluetooth)
Underhåll och rengöring	Rengöring av filter, sugmunstycken, borstar, tömning och sköljning av spillvattenbehållare
Säkerhet	Nödstopp genom borttagning av intelligent nyckel, säkerhetskörspak, skyddsanordningar
Reservdelar och reparerbarhet	Borstar (rullar/skivor), sugmunstycken, pads, filter; rekommenderad service hos Kärcher
Garanti	Enligt landets villkor, kontakta distributören

Vanliga frågor - B 50 W Bp Kärcher

Hur startar jag maskinen?

Sätt i den intelligenta nyckeln i manöverpanelen, ställ in programväljaren på ett program (ECO, NORMAL eller INTENSIF), tryck sedan körspaken framåt eller bakåt.

Hur laddar jag batterierna?

Anslut den inbyggda laddarens strömkabel till ett vägguttag (100-240 V). Laddcykeln tar cirka 10 till 15 timmar. Displayen visar laddningsstatus.

Vilka batterityper kan användas?

Maskinen accepterar blybatterier (24 V, 76-115 Ah) eller litiumjonbatterier (25,6 V, 80 Ah). Blanda inte teknologierna. För Li-ion-batterier måste installation och byte utföras av Kärchers serviceavdelning.

Hur ställer jag in mängden vatten och rengöringsmedel?

Använd knapparna Vattendosering och Rengöringsmedelsdosering på manöverpanelen. Ställ in separat för varje program. För version DOSE doseras rengöringsmedlet förinställt via en dunk.

Vilket dagligt underhåll krävs?

Efter varje användning: töm och skölj spillvattenbehållaren, rengör smutsfiltret, kontrollera sugmunstyckena och borstarna. Rengör utsidan med en fuktig trasa.

Hur byter jag borstar?

För rullborstar (huvud R): tryck på Borstbytesknappen, vrid locket och ta bort borsten. För skivborstar (huvud D): använd borstbytespedalen för att lossa skivan.

Vad gör jag om sugningen är svag?

Kontrollera att spillvattenbehållaren inte är full, rengör turbinsilen och sugmunstyckena, se till att tömningsslangen är stängd, och kontrollera sugkretsens täthet.

Hur tömmer jag spillvattenbehållaren?

Sänk ner tömningsslangen, öppna doseringslocket och töm i en lämplig behållare. Skölj behållaren med det inbyggda spolsystemet om tillgängligt.

Displayen visar 'SÄTT I KIK' vad gör jag?

Sätt i en giltig intelligent nyckel. Om meddelandet kvarstår är nyckeln inte behörig för den valda funktionen; använd en annan nyckel eller låt den låsas upp av service.

Var hittar jag tillbehör och reservdelar?

Besök webbplatsen www.kaercher.com eller kontakta din distributör. Använd endast originaltillbehör för att garantera säkerhet och prestanda.

BRUKSANVISNING B 50 W Bp Kärcher

Tillbehör och reservdelar 75

Leveransens omfattning 75

Säkerhetsinformation 76

Maskinbeskrivning 76

Intelligent nyckel 77

Montering 77

Idrifttagning 77

Slå på maskinen 78

Parkoppla smartphone 78

Underhållsuppmaningar 78

Drift 78

Transport 79

Förvaring 79

Skötsel och underhåll 79

Hjälp vid störningar 80

Tillbehör 82

Tekniska data 82

Garanti 83

EU-försäkran om överensstämmelse 83

Allmän information

Zusagenohmndngonalnngbntanrnnn ningenochmodfliangnogakotahetaifor

Tingenochmediojande sakernetion

mation inan du använder din apparat Filiie opemirin ne

I första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller nästa ägare.

Funktion

Den här skursugmaskinen är avsedd att användas för våtengöring på jämna golv.

Maskinen anpassas till respektive rengöringsuppdrag genom att vattenmängden, mängden rengöringsmedel och körhastigheten ställs in.

Maskinen kan anpassas till respektive rengöringsuppgift genom att välja ett lämpligt rengöringsprogram.

Arbetsbredden och kapaciteten hos färsk- och smutsvattentankarna (se kapitlet "Tekniska data") möjliggör en effektiv rengöring vid lång användningslängd. Maskinen är självgående.

Batterierna kan laddas upp med den inbyggda laddaren. Laddaren kan drivas med en spänning på 100-240 V.

Hänvisning

Beroende på respektive rengöringsuppdrag kan maskinen utrustas med olika tillbehör. Fråga efter vår katalog eller besök på internet på www.kaercher.com.

Avsedd användning

Den här maskinen är avsedd för kommersiell och industriell användning, t.ex. på hotell, i skolor, på sjukhus, i fabriker, i butiker, på kontor och av uthyrningsfirmor. Använd den här maskinen endast i enlighet med uppgifterna i den här bruksanvisningen. - Maskinen får endast användas till rengöring av jämna golv som t.ex. våttorkning och polering. - Maskinen är inte avsedd att användas till rengöring av kalla golv (t.ex. i kylanläggningar). - Maskinen är konstruerad för rengöring av golv inomhus alt. av ytor som skyddas av tak. - Maskinen är lämplig för användning i temperaturområdet 5-40 °C. - Maskinen måste förvaras i ett frostfritt utrymme. - Maskinen är inte avsedd att användas i explosionsfarliga områden. - Brännbara gaser, outspädda syror eller lösningsmedel får inte sugas upp med maskinen. Här räknas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virvlar runt i sugluften. Använd inte aceton, outspädda syror och lösningsmedel eftersom de angriper material som använts i maskinen. Reaktiv metalldamm (ex. aluminium, magnesium, zink) bildar explosiva gaser tillsammans med starkt alkaliska och sura rengöringsmedel. - Maskinen är inte avsedd för rengöring av allmänna vägar. - Observera tillåten ytbelastning av marken (se kapitel "Tekniska data"). - Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande. - Om du använder laddare eller batterier får du endast använda de komponenter som är godkända enligt bruksanvisningen. Avvikande kombinationer måste bekräftas under ansvar av leverantören av laddaren och/eller batteriet.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och komponenter såsom engångsbatteri, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en fara för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som är märkta med symbolen för avfallshantering får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportsador.

Säkerhetsinformation

Före den första användningen av den här maskinen ska du läsa och observera den här bruksanvisningen och den bifogade broschyren Säkerhetsanvisningar för borstreningsmaskiner, nr 5.956-251.0. Följ alla anvisningar.

△VARNING

Maskinen kan välta

Risk för personskador

Använd aldrig maskinen på lutande ytor.

△VARNING

Fara genom felaktig användning

Personer kan skadas.

Alla som använder maskinen måste instrueras om hur den används på lämpligt sätt.

Maskinen får endast användas om den är tillkopplad och alla lock är stängda.

Säkerhetsanordningar

FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats!

Säkerhetsanordningarna är till för att skydda dig. Säkerhetsanordningar får inte förbikopplas, tas bort eller inaktiveras.

Nödstopp

Hänvisning

För en omedelbar avstängning drar du ut den intelligenta nyckeln (nödstopp).

Styrspak

Om styrspaken släpps stängs kör- och borstdrivningen av.

Symboler på maskinen

△FARA

Laddning

Elchock

Ta inte bort skyddskåporna på batteripolar

na.

Säkerställ korrekt montering

OBSERVERA

Risk för skador

Vatten skadar sugturbinen

Se till att inget vatten kommer in i en öppning

Anvisningar beträffande (uppladdningsbart) batteri och laddare

I litiumjonutförandet är litiumjonbatterier inmonterade.

Dessa omfattas av särskilda kriterier. Ur- och inmontering samt kontroll av defekta batterier får endast göras av Kärcher kundtjänst eller av en fackman.

Information om lagring och transport kan du få av Kärcher kundtjänst.

△FARA

Det är inte tillåtet att göra ombyggnationer eller förändringar på maskinen.

Öppna inte batteriet, det finns risk för kortslutning. Dessutom kan irriterande ångor eller frätande vätskor komma ut.

Utsätt inte det uppladdningsbara batteriet för starkt solsken, värme eller eld. Det finns risk för explosion. Använd inte laddaren i explosiva miljöer.

Använd inte laddaren om den är våt eller smutsig. Sörj för tillräcklig ventilation under laddning.

Explosionsrisk! I närheten av ett batteri eller i ett batteriladdningsområde är det inte tillåtet att hantera öppen eld, alstra gnistor eller att röka.

Explosionsrisk! Lägg inga verktyg eller liknande på batterier, dvs. på polerna och cellförbindningar.

△VARNING

Kontrollera maskinen och nät sladden med avseende på skador före varje användning. Sluta använda skadad utrustning och låt endast kvalificerad personal reparera skadade delar.

Håll barn borta från batterier och laddare.

Ladda inte skadade batterier. Se till att skadade batterier byts ut av Kärcher kundtjänst.

Kasta inte ett defekt batteri i hushållsavfallet. Informera Kärcher kundtjänst.

Undvik kontakt med vätska som kommer ut ur defekta batterier. Vid oavsiktlig kontakt spolar du bort vätskan med vatten. Om det kommer i kontakt med ögonen, kontakta läkare.

FÖRSIKTIGHET

Följ denna bruksanvisning noggrant. Följ lagstiftarens rekommendationer för hantering av batterier.

Nätspänningen måste överensstämma med spänningen som anges på maskinens typskylt.

Laddaren får endast användas till att ladda godkända batteripaket.

Använd endast batteriet med denna maskin. Det är förbjudet och farligt att använda det för andra ändamål.

Symboler och varningsinformation

Beakta följande varningsinformation vid hantering av batterier:

Informationen i batteriets användningsinstruktion och på batteriet samt i denna bruksanvisning ska följas.

Använd skyddsglasögon.

Håll barn borta från syra och batterier.

Explosionsrisk

Eld, gnistor, flammor och rökning är förbjudet.

Risk för frätskador

Första hjälpen.

Varningsanvisning

Avfallshantering

Kasta inte batterier i soptunnan.

Maskinbeskrivning

Maskinöversikt

Bild A

1 Behållare för rengöringsmedel (endast utförande DOSE) (2) Sugslang för rengöringsmedel (endast utförande DOSE) Färskvattentankens påfyllningsöppning med förslutning och integrerad mätkopp 4 Turbinskyddssil Slanghållare (6) Påfyllningsslang för färskvatten 7 Lucka för tankventilation 8 Vattenanslutning spolsystem för smutsvattentank 9 Flottor 10 Grovsmutssil (11) Fästskena för Homebase (12) Batteri (13) Mopphållare (14) R-rengöringshuvud (15) Vattenfördelarlist (16) Vred för vattendosering (endast Good-utförande) (17) Avställningsyta för rengöringssats "Homebase Box" (18) Lock smutsvattentank (19) Hållare för smartphone 20 Manöverpanel

② Smutsvattentank (2) Påfyllningssystem för färskvatten [23] Visning av påfyllningsnivå samt avloppsslang för färskvatten (24) Greppfördjupning för att höja smutsvattentanken (25) Knapp för borstbyte (R-rengöringshuvud) 26 Grovsmutsbehållare (R-rengöringshuvud) (27) Färskvattentank (28) Typskylt (29) Spännspak sugbalk Sugbalk ③ Spak för sugbalkssänkning ② Pedal för höjning/sänkning av rengöringshuvudet (33) Förvaringsfack Sugslang (35) Förslutning färskvattentank med filter 36 Kabelkrok för nätkabel Tömningsslang smutsvatten med doseringsanordning Skjutbygel Styrspak 40 Valsborste (R-rengöringshuvud) (41) Pedal för borstbyte (D-rengöringshuvud) (42) Skivborste (D-rengöringshuvud) (43) D 51-rengöringshuvud (44) Vred för borstlutning (D 51-rengöringshuvud) (45) USB-port (46) Förvaring för sugbalk 47 D60-rengöringshuvud * Tillval, ** Medföljer inte

Färgmärkning

Utrustningskomponenter avsedda för drift eller underhåll genom användaren är markerade med gult.

Manöverpanel

Bild B

(1) Programbrytare (2) Styrspak (3) Vattendoseringsknapp (4) Display (5) Förvaringsyta för smartphone (6) Hållare för smartphone (7) Hastighetsknapp (8) Doseringsknapp för tvättmedel (9) Knapp "Intelligent nyckel" (10) Knapp. Vit - Operatör

Röd - Servicetekniker

*Tillval

Programbrytare

Bild C

10

Maskinen är avstängd.

2 EKOLAGE

Våtrengör golvet och suger upp det smutsiga vattnet med minskad användning av resurser (minskad borsthastighet, sugeffekt, rengöringsmedels- och vattendosering).

(3) NORMALLÄGE

Våtrengör golvet och suger upp smutsvatten.

(4) INTENSIVLÄGE

Våtrengör golvet (med ökad rengöringsmedels- och vattendosering) och suger upp det smutsiga vattnet.

Hållare sugbalk

Vid körning genom trånga ställen eller vid förvaring kan sugbalken demonteras och hängas på kanten av maskinen.

Bild D

Förvaring för sugbalk (maskinens kant) (2) Sugbalk

Symboler på maskinen

Nätkabel för laddare

Fastsurningspunkt

Mopphållare

Fylla på färskvatten

Nivå färskvattentank 25%

Nivå färskvattentank 50%

Nivå färskvattentank 100%

Pedal för borstbyte (BD)

Knapp för borstbyte (BR)

Justera borstens lutning (endast D 51-ren-göringshuvud)

Tömning smutsvatten

Tömning färskvatten

Ta bort behållaren för grov smuts

Lyfta/sänka rengöringshuvud

Kör framåt

Kör bakåt

Intelligent nyckel

Den intelligenta nyckeln används för att slå på maskinen och aktivera vissa maskinfunktioner.

Gul: Användaren. Maskinen kan användas. Alla inställningar för rengöringsprogram som är frigivna för denna nyckel via smartphone-appen kan ändras. Grå: Förarbetaren. Maskinen kan användas. Alla inställningar för rengöringsprogrammen som är tillgängliga för maskinen kan ändras.

Montering

Avlasta maskinen

1. Skruva loss skruvarna på transportsäkringarna.

Bild E

Bild I

1. Transportsäkring. 2. Ta bort transportsäkringarna. 3. Skjut av maskinen framåt från pallen.

Montera sugbalken

1. Fäll upp båda klämspakarna.

Bldg G

Tugslang 2Sugbalksfaste (3) Sugbalk (4)Klamspak 2. Satt in sugbalken i sugbalksfastet. 3. Fäll ned bada klämspakarna.

Montera borstar

1. Endast utforande BD: Satt dit skivborsten fore idrift

tagning (se kapitel Underhalsarbeten).

Hanvisning For utforandet BR ar borstarna monterade. 2. Montera borsten (se kapitel Underhalsarbeten).

Batterier

Batterier far endast bytas ut mot batterier med somma teknik. Blybatterier fär inte bytas ut mot litiumjonbatterier Lithiumbonbatterier fär inte bytas ut mot blybatterier.

Blybatterier:

Beskrivning Beställningsnr
80 Ah, 25,6 V	6.654-454.0

Satta I och ansluta batterlerna

Hanvisning

For maskinutforand met litiumjonbatteri ar batteriet redan inbyggt och anslutet. Ett litiumjonbatteri far endast installeras erler bytas ut av kundtjänst.

△FARA

Brand- och explosionsrisk!

Lagg inga verkyg或者其他 liknande pa batteriet. Risk for kortslutrning och explosion.

Rökning och öppen eld skall undvikas.

I lokalen där batterier laddas upp måste du sörja för god ventilation eftersom explosiva gaser bildas vid uppladdning.

△FÖRSIKTIGHET

Ta ut och sätt i batterierna

Maskinen står inte stabilt

Se till att maskinen står stabilt när batterierna demonteras och monteras.

OBSERVERA

Förstörd styrelektronik

Observera att det blir rätt polaritet vid anslutning av batteriet.

OBSERVERA

1. Skjut fram maskinen ca 2 m så att styrrullarna pekar bakåt.
2. Håll fast smutsvattentanken i greppfördjupningen och fäll upp tanken åt sidan.
3. Sätt batterierna i tråget.
4. Anslut batterierna:

a Sätt i distanshållarna.

Bild H

1 Distanshållare 340x40x10 (9.763-222.0)

(2) Anslutningskabel 3 Batteri 480 Ah: Distanshållare 295x94x10 (5.642-034.0) 115 Ah: Distanshållare 295x94x23 (5.642-033.0) (5) Anslutningskabel till batteri (-) 6 Anslutningskabel till batteri (+)

c Fäst anslutningskabel till de lediga batteripolerna (+) och (-).

1. Sväng smutsvattentanken nedåt.

Aktivera litiumjonbatteri

Litiumjonbatterier levereras i transportläge och måste aktiveras innan maskinen tas i drift.

1. Ladda batteriet (se "Driftsättning/Ladda batteriet"). Detta avslutar transportläget.

Ta ut batteriet

△FÖRSIKTIGHET

Ta ut och sätta i batterierna

Maskinen står inte stabilt

Se till att maskinen står stabilt när batterierna demonteras och monteras.

△VARNING

Maskinen kan falla

Risk för personskador, risk för materiella skador

Ta endast ut batterierna om rengöringshuvudet är anslutet till maskinen.

1. Ställ programväljaren i läget "0".
2. Ta ut den intelligenta nyckeln.
3. Töm smutsvattentanken.
4. Skjut fram maskinen ca 2 m så att styrhjulen pekar bakåt.
5. Håll fast smutsvattentanken i greppfördjupningen och fäll upp tanken åt sidan.
6. Lossa kabeln från batteriets minuspol.
7. Lossa de resterande kablarna från batterierna.
8. För litiumjonbatterier drar du även ut de två runda

kontakterna på batteriet.

1. Ta bort distanshållarna
2. Ta ut batterierna.
3. Avfallshantera de förbrukade batterierna enligt gällande bestämmelser.

Idrifttagning

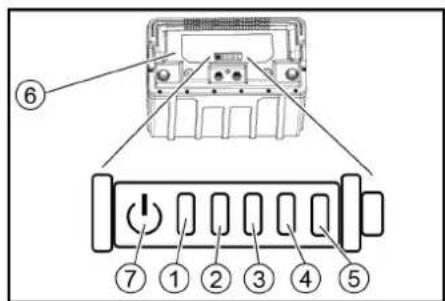

Ställ in laddningskurva

Innan första idrifttagandet, efter en serviceåterställning eller vid byte till en annan batterityp måste laddningskurvan ställas in.

△FARA

Risk för att maskinen plötsligt startar

Risk för personskador

Dra stickkontakten ur vägguttaget eller koppla ur batteriet innan du utför något arbete på maskinen.

OBSERVERA

Risk för skador på batteriet

Batteriets livslängd och laddningskapacitet kan påverkas av en felaktig laddningskurva.

Kontrollera att en laddningskurva som passar till batteriet är vald i maskinen.

Batteriets för närvarande valda laddningskurva syns under laddningen i displayen eller med hjälp av appen i området "Maskinstatus".

Hänvisning

För att kunna använda andra batterier kan en anpassad batteriladdningskurva skapas av Karcher service. Motsvarande batteriparametrar måste tillhandahållas för detta ändamål.

Ladda batteriet

△FARA

Felaktig användning av laddaren

Elchock

Observera nätspänningen och säkringen på maskinens typskylt.

Använd laddaren endast inomhus, i torra utrymmen med tillräcklig ventilation.

Den inbyggda laddaren är elektroniskt styrd och passar till alla rekommenderade batterier. Den avslutar laddningsförloppet självständigt.

Hänvisning

För varje batterityp som installeras måste motsvarande laddningskurva ställas in.

Vid laddning visas det inbyggda batteriet på displayen.

Laddningstiden är i genomsnitt ca 10-15 timmar.

Maskinen kan inte användas under laddningen.

Hänvisning

Maskinen har ett djupmngsskydd, dvs. om den tillåtna minimikapaciteten uppnås under drift kopplas borstmotorn och turbinen från.

1. Kör maskinen direkt till den avsedda laddplatsen och undvik lutningar.
2. Sätt in strömkontakten på anslutningskabeln i eluttaget.
3. Ladda så länge tills displayen visar fulladdat.

Underhållsfria batterier (vätbatterier)

FARA

Fyll endast batteriet med vatten när det är urladdat.

Vid hantering av batterisyra, använd skyddsglasögon och skölj omedelbart bort eventuella stänk av syra på huden eller kläderna med vatten.

OBSERVERA

Risk för skador på batterierna!

Genom att använda vatten med tillsatser förlorar batteriet garantin.

Använd endast destillerat eller avsaltat vatten för påfyllning av batterierna (EN 50272-T3).

Använd inte främmande tillsatser eller förbättrande medel.

1. Tillsätt destillerat vatten en timme före laddningens slut. Se till att syranivån är korrekt i enlighet med markeringar på batteriet.

1. Sätt i en intelligent nyckel på manöverpanelen.
2. Vrid programväljaren till ett rengöringsprogram. Följande visas i följd på displayen: Kärcher-logotyp, tid till nästa service i timmar
3. Batterinivå och drifttid, mjukvaruversion, driftindikering, bild I

1 Batteriets laddningsstatus (2) inställd vattendosering (endast för maskiner med elektrisk vattenventil) (3) inställd hastighet (4) inställd dosering av rengöringsmedel (endast för maskinutförande DOSE)

Maskinen är klar att använda

Parkoppla smartphone

Med appen Machine Connect på en smartphone som är ansluten till maskinen kan man utföra avancerade maskinfunktioner:

Ställ in typen av rengöringshuvud, ställ in den maximala transporthastigheten, slå av/på USB-porten, ställ in efterkörningstiden för borsten/borstarna, ställ in sugningens eftergångstid, slå på/stänga av den hastighetsberoende vattendoseringen, hantera behörigheterna för den gula intelligenta nyckeln.

• Återställa fabriksinställningar

Hänvisning

Möjliga funktioner beror på maskinens utförande.

1. Installera och starta appen Machine Connect på din smartphone.
2. Sätt i en intelligent nyckel på manöverpanelen.
3. Tryck på knapparna "+" och "-" på maskinens manöverpanel samtidigt i 3 sekunder.

Hänvisning

Under parkopplingsprocessen blinkar Bluetooth®-symbolen på manöverpanelen. 15. Följ instruktionerna i appen på din smartphone för parkoppling. 6. Appens funktioner förklaras på smartphonen.

Hänvisning

Om smartphonen är parkopplad med maskinen lyser Bluetooth-symbolen konstant.

Hänvisning

Mobiltelefonen kan anslutas till maskinens USB-port för att ladda batteriet.

Underhållsuppmaningar

Efter en viss drifttid har förflutit uppmanar displayen till utförande av olika underhållsåtgärder:

Uppmaning Intervall (timmar) RENGÖRING DAMMSUG 10 FILTER RENGÖRING SUGBALK 20 RENGÖRING FILTRERA VATTEN 50 KONTROLLERA BORSTSLITAGE 100 KONTROLLERA SUGLAPP 100

1. Utför den indikerade underhållsåtgärden.
2. Tryck på valfri knapp på manöverpanelen för att bekräfta.

Uppmaningen återställs och visas igen efter att intervallet har gått ut.

Drift

FARA

Risksituation vid drift Risk för personskador Släpp styrspaken om en risk uppstår. Förlust av stabilitet Risk för personskador Använd endast en fot för att manövrera pedalen för att höja/sänka rengöringshuvudet. Stå stadigt och säkert på golvet med den andra foten.

Fylla på drivmedel

Fylla på färskvatten

1. Öppna färskvattentankens förslutning.
2. Fyll på färskvatten (max. 50°C) till påfyllningsrörets underkant.

Information: Färskvattenslangen kan fästas med slanghållaren under påfyllningen.

1. Stäng färskvattentankens förslutning.

Fylla på färskvatten med påfyllningsslang

1. Dra ut påfyllningsslangen ur maskinen
2. Anslut påfyllningsslangens andra ände till en kran.
3. Ta av locket på färskvattentanken.
4. Öppna vatteninloppet (vattentemperatur max. 50 °C).
5. Observera nivån i färskvattentanken genom påfyllningsöppningen.
6. Stäng vatteninloppet när nivån når påfyllningsrörets underkant.
7. Sätt dit färskvattentankens förslutning
8. Lossa påfyllningsslangen från kranen.
9. Skjut in påfyllningsslangen i maskinen

Fyll på färskvatten med påfyllningssystemet

1. Anslut vattenslangen till anslutningsuttaget på påfyllningssystemet (maximal vattentemperatur 50 °C).
2. Öppna vattentillflödet
3. Övervaka maskinen, det automatiska påfyllningssystemet avbryter vattentillförseln när färskvattentanken är full.
4. Stäng vattentillförseln.
5. Ta bort vattenslangen

Använd endast rekommenderade rengöringsmedel. Om andra rengöringsmedel används bär driftansvarig den ökade risken avseende driftsäkerhet och olycksrisk. Använd endast rengöringsmedel som inte innehåller lösningsmedel som salt- och fluovätesyra.

Beakta säkerhetsanvisningarna för rengöringsmedlen.

Hanvisning

Använd inte rengöringsmedel som luddar mycket.

Rekommenderade rengöringsmedel

Använding Rengöringsme-	del
Underhällsrengöring av alla golv som tãl vatten	CA 50 C RM 756
Underhällsrengöring med skötsel-komponenter	RM 746 RM 780
Underhällsrengöring och grund-resöring av industribeläggningar	RM 69
Underhällsrengöring av blanka be-laggningar	RM 755
Underhällsrengöring och grund-resöring av stengodsplattor	RM 753
Underhällsrengöring och grundlä-gande rengöring av syrafasta be-laggningar	RM 751

Använding Rengöringsme-	del
Rengöring och desinfektion RM 732
Grundläggande rengöring av alla al-kalitäliga golvbeläggningar	RM 752
Grundläggande rengöring och av-lägsnande av beläggningar från al-kalikändlig mark	RM 754

Tillsats av rengöringsmedel med doseringsanordning

Endast utförande DOSE

Påväg till tungöringshuvudet tillsätts rengöringsmedel till färskvattnet med hjälp av en doseringsanordning

1. Fyll i rengöringsmedlet i därför avsedd behållare.

Hanvisning

Med doseringsanordningen kan högst 3 % rengöringsmedel tillsättas. Vid högre dosering måste tvättmedlet tillsättas i färskvattentanken.

OBSERVERA

Risk för stopp

När rengöringsmedel tillsätts i färskvattentanken kan rengöringsmedlet torka upp och störa dosanordningens funktion.

Skölj av maskinen med rent vatten efter att rengöringsmedel har tillsatts i färskvattentanken: Om du väljer rengöringsprogram med vattenspridning ställer du in mängden vatten till det högsta värdet och ställer doseringen av rengöringsmedel på 0.

Tillsats av rengöringsmedel utan

doseringsanordning

1. Tillsätt rengöringsmedlet i färskvattentanken.

Anvisning

Locket på påfyllningsöppningen har en skala på insidan och kan användas för att mäta mängden rengöringsmedel.

I fallet med maskinvarianten CAN mäts rengöringsmedlet i färskvattnet på vägen till rengöringshuvudet. Rengöringsmedelsdoseringen kan ställas in för varje rengöringsprogram. 1. Sätt i en intelligent nyckel på manöverpanelen. 2. Välj det rengöringsprogram som ska ställas in med programväljaren. 3. Tryck på knappen för dosering av rengöringsmedel. 4. Ställ in önskad dosering av rengöringsmedel med knapparna "+" och "-". 5. För att acceptera inställningen väntar du antingen 3 sekunder eller trycker på en av de andra knapparna.

Ställa in vattenmängden

1. Ställ in vattenmängden i enlighet med golvbeläggningen och nedsmutsningen.

Anvisning

Genomför de första rengöringsförsöken med låg vattenmängd. Öka vattenmängden stegvis tills det önskade rengöringsresultatet har uppnåtts.

Anvisning

Om färskvattentanken är tom arbetar rengöringshuvudet vidare utan att tillföra vätska.

Manuell vattenventil

En maskin med en manuell vattenventil är utrustad med ett vred för vattendosering till höger om manöverpanelen.

1. Vrid vredet för vattendosering till önskat värde

Hänvisning

Borstbevattning är endast aktiv när rengöringshuvudet sänks ner och styrspaken aktiveras.

Elektrisk vattenventil

En maskin med en elektrisk vattenventil är utrustad med en vattendoseringsknapp på manöverpanelen.

Vattendoseringen kan ställas in separat för varje rengöringsprogram.

1. Sätt i en intelligent nyckel på manöverpanelen.
2. Välj det rengöringsprogram som ska ställas in med programväljaren.
3. Tryck på knappen för vattendosering.
4. Ställ in önskad vattendosering med knapparna "+" och "
5. För att acceptera inställningen väntar du antingen 3 sekunder eller trycker på en av de andra knapparna.

Hänvisning

Borstbevattning är endast aktiv när rengöringshuvudet sänks ner och styrspaken aktiveras.

Ställ in sugskenans lutning

Lutningen måste ställas in så att sugskenans suglappar trycks jämnt mot golvet längs med hela längden.

1. Parkeringsmaskinen på ett jämnt underlag.
2. Välj programmet "Uppsugning".
3. Kör maskinen en liten bit framåt. Sugskenan sänks ner.
4. Läs av vattenpasset. Bild K

① Skruv Mutter (3) Vattenpass 5. Lossa muttern M 12 och håll i M 10-sexkantskruven med en U-nyckel. 6. Ställ in skruven så att vattenpassets indikering ligger mellan de båda strecken. 7. Dra åt muttern M 12 och håll i M 10-sexkantskruven med en U-nyckel. 8. För att kontrollera den nya inställningen flyttar du maskinen en kort sträcka framåt med sugskenan sänkt i sugläge och observerar var vattenpasset. Upprepa vid behov inställningen.

Ställ in höjden

Med höjdjusteringen påverkas suglapparnas böjning vid kontakt med golvet.

Hänvisning

Grundinställning: 3 brickor över, 3 brickor under sugbalken. Ojämnt golv: 5 brickor över, 1 bricka under sugbalken. Mycket jämnt golv: 1 bricka över, 5 brickor under sugbalken. 1. Skruva av muttern. Bild L Mutter ②Bricka (3) Avståndsrulle med hållare 2. Sätt fast önskat antal brickor mellan sugbalken och avståndsrullen. 3. Placera de resterande brickorna ovanför avståndsrullen. 4. Skruva på muttern och dra åt. 5. Gör samma sak på den andra avståndsrullen.

Hänvisning

Ställ in båda avståndsrullarna på samma höjd.

Ställ in borstens sidodrag

(Endast för D 51-rengöringshuvud)

Om maskinen drar åt sidan under rengöring kan detta åtgärdas genom att justera borstens lutning.

Hänvisning

Efter byte av borsten/dynan kan det vara nödvändigt att justera sidodraget.

1. Justera vredet för borstlutning tills maskinen rör sig rakt fram.

Bild M

① Vred för borstlutning

Slå på maskinen

1. Tag plats i sitsen.
2. Ställ nyckelbrytaren på "1". Displayen visar efter varan
3. Tidpunkten fram till nästa kundtjänst, mjukvaruversionen, manöverdel
4. Batteriets status och antal drifttimmar

Köra

Hänvisning

Maskinen är uppbyggd på sådant sätt att rengöringshuvudet skjuter till höger. Detta ger möjlighet till översiktligt arbete nära kanten.

1. Sätt i den intelligenta nyckeln.
2. Vrid spaken för sugbalkssänkning uppåt.
3. För pedalen för rengöringshuvudet upp/ner nedåt och haka fast till höger.
4. Ställ programväljaren på ett valfritt program.
5. Kör maskinen.

a Tryck styrspaken framåt.

Maskinen rör sig framåt.

b Tryck styrspaken bakåt. Maskinen rör sig bakåt.

Hänvisning

Maskinen rör sig först när styrspaken förflyttas ungefär 5 grader. Släpp styrspaken.

Maskinen stannar.

Rengöra

OBSERVERA

Risk för skador. Om maskinen används på samma ställe under lång tid kan golvbeläggningen skadas. Låt inte maskinen stå på stället. 1. Sätt i den intelligenta nyckeln. 2. Ställ programomkopplaren på det önskade rengöringsprogrammet. 3. Tryck spaken för sugbalkssänkning nedåt. 4. Tryck pedalen för rengöringshuvudet upp/ner nedåt, flytta den åt vänster och släpp upp den. 5. Tryck styrspaken framåt och kör ner till den yta som ska rengöras.

Hanvisning

Om smutsvattentanken är full stängs sugoppningen av en flottör och sugturbinen går med högre varvtal. Stäng i detta fall av sugningen och kör för att tömma smutsvattentanken.

Avsluta driften

Avsluta rengöringen

1. Vrid vredet för vattenmängd till läget "OFF" (gäller ej utförandet DOSE).
2. Släpp styrspaken.
3. Tryck pedalen för rengöringshuvudet upp/ner nedåt och haka fast till höger.
4. Fortsätt att köra en kort sträcka.

Det resterande vattnet sugs upp.

1. Vrid spaken för sugbalkssänkning uppåt.

Tappa av smutsvatten

VARNING

Miljöförorening!

Miljöförorening på grund av felaktig avfallshantering i avloppsvatten. Följ lokala föreskrifter om hantering av avloppsvatten. 1. Ta ut tömningsslangen ur hållaren och placera den över ett lämpligt uppsamlingskärl.

Bild N

1. Tryck ihop ell erik doseringsanordningen.
2. Öppna doseringsanordningens lock.
3. Tappa av smutsvattnet. Reglera vattenmängden genom att trycka eller vika.
4. Spola ur smutsvattentanken med rent vatten.

Spolsystem för smutsvattentank

1. Ta ut tömningsslangen för smutsvatten ur hållaren och placera den över ett lämpligt uppsamlingskärl.
2. Öppna doseringsanordningens lock på avloppsslangen.
3. Öppna smutsvattentankens lock.
4. Dra bort den flexibla förslutningen från spolsystemet.
5. Förbind vattenslangen med spolsystemet. Bild O

1Förslutning

2Lucka för tankventilation (3) Vattenanslutning för spolsystem

1. Stäng smutsvattentankens lock.
2. Öppna vattentillförseln och spola smutsvattentanken i ca 30 sekunder. Vid behov upprepar du sköljprocessen 2-3 gånger.
3. Stäng vatteninloppet och koppla bort slangen från maskinen.
4. Sätt tillbaka den flexibla förslutningen till spolsystemets vatteninlopp.
5. Stäng locket på smutsvattentanken. Tryck in luckan för tankventilation så att en springa förblir öppen och smutsvattentanken kan torka.
6. Tryck in dräneringsslangen för smutsvatten i hållaren och skjut på locket på doseringsanordningen.

Dra ur färskvatten vid förslutningen

1. Öppna färskvattentankens lock.
2. Dränera färskvattnet.
3. Rengör filtret.
4. Skruva på locket på färskvattentanken.

Dränera färskvatten via nivåindikatorn

1. Ta bort nivåindikatorns slang från hållaren och vrid den nedåt.
2. Sätt tillbaka slangen.

Töm grovsmutsbehållaren

(endast vid R-rengöringshuvud)

1. Lyft och dra ut grovsmutsbehållaren.

Bild P

(1) Grovsmutsbehållare. 2. Töm grovsmutsbehållaren och rengör den vid behov. 3. Sätt tillbaka grovsmutsbehållaren.

Koppla från apparaten

1. Vrid programväljaren till läget "0".
2. Ta ut den intelligenta nyckeln.
3. Tryck spaken för rengöringshuvudet upp/ner nedåt och haka fast till höger.
4. Vrid spaken för sugbalkssänkning uppåt.
5. Säkra maskinen mot att rulla iväg.
6. Stäng locket på smutsvattentanken. Tryck in luckan för tankventilation så att den snäpper fast i färskvattentankens spår så att smutsvattentanken kan torka.
7. Ladda batteriet vid behov.

Transport

△FARA

Kör lutningar

Risk för personskador

Kör endast enheten för lastning och lossning i lutningar upp till maxvärdet (se kapitel "Tekniska data").

Kör långsamt.

△FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materiella skador

Observera maskinens vikt vid transport. Ladda endast maskinen med en tom smuts- och färskvattentank. Vid lastning av maskinen krävs en medhjälpare. Alternativt använder man framdrivningen. 1. Tryck pedalen för rengöringshuvudet upp/ner nedåt och haka fast till höger. 2. Ta bort borstarna för att undvika skador. 3. Demontera sugbalken från maskinen. 4. Vid transport i fordon ska maskinen säkras med hjälp av transportöglorna enligt gällande föreskrifter så att maskinen inte kan glida eller välta.

Bild Q

Förvaring

△FÖRSIKTIGHET

Bristande hänsyn till vikt

Enheten kan välta på lutande ytor.

Ta hänsyn till maskinens vikt vid förvaring.

OBSERVERA

Frost

Maskinen förstörs när vattnet fryser. Töm maskinen helt på vatten. Förvara maskinen på en frostfri plats. Den här maskinen får endast förvaras inomhus. Ladda batterierna helt före en lång förvaring. - Ladda batterierna minst en gång i månaden under förvaring.

Skötsel och underhåll

△FARA

Maskin som startar oavsiktligt. Risk för personskador. Vrid programväljaren till läge "0". Lossa alltid den intelligenta nyckeln före alla skötsel- och underhållsarbeten. Dra ut laddarens nätkontakt. Tappa av och avfallshantera smutsvattnet och färskvattnet.

Säkerhetsinspektion/underhållsavtal

Du kan komma överens om en regelbunden säkerhetsinspektion med din återförsäljare eller ingå ett underhållsavtal. Låt oss ge dig råd.

Underhållsintervaller

Efter varje användning

OBSERVERA

Felaktig rengöring

Skaderisk.

Spruta inte rent maskinen med vatten.

Använd inte aggressiva rengöringsmedel.

Tappa av smutsvattnet.

• Rengör smutsvattentanken med smutsvattentankens spolsystem. Ta bort grovmutssilen från smutsvattentanken och rengör den.
• Kontrollera turbinskyddssilen, ta bort vid behov och rengör.
• Rengör maskinen utvändigt med en fuktig trasa och milt rengöringsmedel. Endast R-rengöringshuvud: Ta bort behållaren för grov smuts och töm den. Endast R-rengöringshuvud: Rengör vattenfördelningslisten.
• Rengör och kontrollera sugläpparna med avseende på slitage och byt vid behov.
• Rengör och kontrollera torkarläppen på rengöringshuvudet med avseende på slitage och byt vid behov.
• Rengör och kontrollera borstarna med avseende på slitage och byt vid behov.
• Stäng locket på smutsvattentanken. Tryck in luckan för tankventilation så att en springa förblir öppen och smutsvattentanken kan torka. Ladda batteriet.

Blybatteri:

• Ladda batteriet fullt och utan avbrott om laddningsnivån är under 50%.
• Om laddningsnivån är över 50% ska batteriet bara laddas om hela drifttiden behövs vid nästa användning.

Litiumjonbatteri:

Ladda vid behov.

Varje månad

Töm och skölj färskvattentanken. Rengör färskvattenfiltret. Rengör flottören. - Om maskinen står stilla under en övergående period och har ett blybatteri: Ladda batteriet med utjämningsladdning. - Kontrollera om batteripolerna är oxiderade och borsta av vid behov. Kontrollera att anslutningskabeln sitter fast. - Rengör tätningen mellan smutsvattentanken och locket och kontrollera tätheten samt byt ut vid behov. Endast R-rengöringshuvud: Rengör borsttunneln. - Endast R-rengöringshuvud: Dra av vattenfördelningsremsan på rengöringshuvudet och rengör vattenkanalen. - Kontrollera cellernas syradensitet om blybatterierna inte är underhållsfria. - Om maskinen inte ska användas under en längre tid ska batterierna vara fulladdade. Ladda batteriet minst en gång i månaden.

En gång om året

Låt kundtjänst utföra den föreskrivna inspektionen.

Underhållsarbeten

Rengöra grovsmutssilen

1. Öppna smutsvattentankens lock.

Bild R

① Grovsmutssil 2. Dra av grovsmutssilen uppåt. 3. Skölj grovsmutssilen under rinnande vatten. 4. Sätt in grovsmutssilen i smutsvattentanken.

Rengör renvattenfiltret

1. Dränera färskvattnet
2. Skruva av locket på färskvattentanken.

Bild S

1 Filter färskvatten

(2) Förslutning färskvattentank

1. Dra ut färskvattenfiltret och spola av med rent vatten.
2. Sätt in färskvattenfiltret.
3. Sätt dit färskvattentankens förslutning

Vända eller byta ut suglapparna

Om suglapparna är utslitna måste de vändas eller bytas

1

Suglapparna kan vridas 3 gånger tills alla 4 kanter är slitna.

1. Ta bort sugbalksdelen.
2. Skruva ut stjärngreppen.

Bild T

(1) Stjärnvred

(2) Spännband (3) Innerdel på sugbalksdel (4) Spännlås

1. Dra ut sugbalksdelens innerdel.
2. Öppna spännlåset.
3. Ta bort remmen
4. Lossa suglapparna från innerdelen.

Bild U

Torkarläpp 2 Stödplatta 3 Innerdel på sugbalk 4 Spännband

1. Tryck fast de vända eller nya suglapparna på piggarna på sugbalkens innerdel.
2. Sätt på spännbandet.
3. Skjut in sugbalkens innerdel i överdelen.
4. Skruva in och dra åt stjärngreppen.

Byta ut fönsterborstar

Hänvisning

Byt ut fönsterborstarna när borstarna blivit 10 mm.

1. Tryck spaken för rengöringshuvudet upp/ner nedåt och haka fast till höger. 2. Tryck ner pedalen för borstbyte. 3. Dra ut fönsterborsten åt sidan under rengöringshuvudet. 4. Håll den nya fönsterborsten under rengöringshuvudet, tryck den uppåt och haka fast.

Hänvisning

Byt borstvalsarna när borstens längd har nått 10 mm. 1. Tryck spaken för rengöringshuvudet upp/ner nedåt och haka fast till höger. 2. Tryck på knappen för borstbyte.

Byt borstvalsarna när borstens längd har nått 10 mm. 1. Tryck spaken för rengöringshuvudet upp/ner nedåt och haka fast till höger. 2. Tryck på knappen för borstbyte.

(1) Knapp för borstbyte (2) Lagerlock (3) Borstvals

(1) Knapp för borstbyte (2) Lagerlock (3) Borstvals

1. Vrid åt höger. 4. Dra ut borstvalsarna.
2. Placera den nya främre borstvalsen i lagren.
3. Placera den nya bakre borstvalsen i lagren.
4. Vrid tillbaka lagerkåpan och snäpp fast den.

Rengöra vattenfördelningslisten

1. Tryck låsspaken åt vänster och dra samtidigt bort vattenfördelningslisten från rengöringshuvudet. Bild W

① Vattenfördelningslist

(2) Låsspak

1. Ta bort vattenfördelningslisten från rengöringshuvudet.
2. Rengör vattenfördelningslisten.
3. För in listens vänstra sida i rengöringshuvudet.
4. Vrid vattenfördelningslisten till rengöringshuvudet och snäpp fast den på höger sida.

Animerat underhållsarbete

Hjälp vid störningar

△FARA

Maskin som startar oavsiktligt

Risk för personskador. Innan du utför något arbete på maskinen ställer du programväljaren på "0". Lossa alltid den intelligenta nyckeln före alla skötsel- och underhållsarbeten. Dra ut laddarens nätkontakt. Tappa av och avfallshantera smutsvattnet och färskvattnet. - Kontakta kundtjänst vid störningar som inte kan åtgärdas med hjälp av den här tabellen.

Felindikering på displayen

Störning Åtgård
Det går inte att starta maskinen 1. Sätti	i den intelligenta nyckeln.2. Ställ programomkopplaren på det foregående programmet.3. Manövrera styrrspaken.4. Kontrollera batterierna, ladda vid behov.5. Kontrollera om batteripolemä ar anslutna.
Vattenmöngden är inte tillräcklig	1. Kontrollera färskvattnets nivà, fyll på tanken vid behov.2. Öka vattenmöngden.a Utförande DOSE: Ställ in vattenmöngden med hjälp av knappen für vattenmöngd på manöverpanelen.b Ölriga utföranden: Ställ in vattenmöngden med vredet für vattenmöngd.3. Rengör färskvattenffiltret.4. R-rengöringshuvud: Rengör vattenfördernlingslisten.5. Kontrollera om slangarna ar ogensatta och rengör vid behov.
Sugefekten är forlag 1. Ställ programmäljaren i laget NORMAL eller INTENSIV.2. Ställ in sugkraften i appen på HIGH.3. Stäng av maskinen och tapped av smutsvatnet.4. Kontrollera om locket på tömningssslangen for smutsvatten är ständt.5. Rengör tättingarna mellan smutsvattentanken och locket och kontrollera tätthen somt byt ut vid behov.6. Kontrollera om skyddssilen for turbines ar smutsig och rengör vid behov.7. Rengör sugläpparna på sugbalken och vänd erller byt ut vid behov.8. Kontrollera om sugslangen ar igensatt och rengör vid behov.9. Kontrollera sugslangens täthet och byt ut vid behov.10. Kontrollera sugbalkens inställning.11. Håll fast smutsvattentanken i greppördfjupningen och fäll upp tanken at sidan.a Kontrollera tätningen på sugturbinen.b Kontrollera tätningen på sugkanalen.Bild X1Tätning sugkanal2Tätning sugturbin
Rengöringsresultatet är otillräcklgåt	1. Sänk hastigheten.2. Väljett mer intensivt rengöringsprogram.3. Kontrollera om borsten ar slitten och byt ut vid behov.4. Kontrollera om borsten ar smutsig och rengör vid behov.5. Kontrollera att borsttypen och rengöringsmedlet ar lämpliga.6. Kontrollera vattenillförseln.7. Öka vattenmöngden.8. Tillämpa tvåstegsmetoden: I det Första passet rengör duutan uppsugning, i det andere passet rengör du med uppsugning.

Störning Åtgård
Sugturbinen körns med forhöjt varvät	1. Tappa av smutsvattnet.2. Rengör flottören.3. Kontrollera luddsilen och rengör vid behov.4. Kontrollera om sugslangen ar igensatt och rengör vid behov.5. Kontrollera om sugbalken ar igensatt och atgärda igensättningen vid behov.
Borstarna roterar inte	1. Kontrollera om ett främande foremål blockerar borsten och avlågsna vid behov det främande foremål.2. Ställ programomkopplaren på det foregående programmet.3. Sänk rengöringsshuvudet.
Maskinen vibrerar vid rengöring	1. Kontrollera att borsten/borstarna ar korrekt monterad(e).2. Använd en mjukare borsle.3. Byt ut borsten.
Endast utförande DOSE: Doseringen av rengöringsmedel fungerar inte	1. Kontrollera rengöringsmedelsnivān i rengöringsmedelsbehällaren.2. Öka doseringen av rengöringsmedel.3. Kontrollera anslutningen av rengöringsmedelssslangen till rengöringsmedelsbehällaren.4. Rengöryllitet i rengöringsmedelsbehällaren.5. Kontrollera backventilen i slangen till rengöringsshuvudet med avseeende på igensättning.6. Kontrollera att slangarna ar tälä.7. Kontrollera rengöringsmedelspumpens Funktion.
Draineringslangen für smutsvatten arigensatt	1. Öppna doseringsanordninqens lock på avloppsslangen.2. Tag bort sugslangen.Free sugbalken och stäng for hand.3. Ställ in programväljaren på ett program med uppsugning.Det material som fastnat sugs ut ur tömningssslangen och in i smutsvattentanken.

Statusindikator för litiumjonbatteri

Störning Orsak Åtgård
SÄTT I KIK	Ingen intelligent nyckel isatt.	Sätt i en intelligent nyckel.
FEL KIK	Den isatta intelligenta nyckeln tilläter inte att den valda Funktionen körsk.	Använd en annan intelligent nyckel.Lås eventuellt upp den använda intelligenta nyckeln (beroende på fallet).
INGEN BEHÖRIGHET	Den isatta intelligenta nyckeln tilläter inte att den valda Funktionen körsk.	Använd en annan intelligent nyckel.Lås eventuellt upp den Ankända intelligenta nyckeln (beroende på fallet).
LOSSA HANDT.BRYTAREN!	När maskinen ar pääslagen aktiveras en styrspak.	Slapp båda styrspakar.
LAG BATTERINIVÅ	Batteriet ar nastan tomt. Maskinens rengöringsfunktioner stängs automatiskt av.	Flytta maskinen till laddningsstationen och ladda batteriet.
BATTERIET URLADDAT	Batteriet ar tomt. Rengöringsfunktionerna och maskinen ar avstängda.	Slå av maskinen, vänta ett ögonblick och starta om den. Kör se-dan till laddstationen. Skjut annars till laddstationen i avstängt l-a-ge. Ladda batteriet.
VATTENFLÖDESFEL	Den elektriska vattenventilen ar defekt.	Kontakte kundtjänst.
DRIVMOTOR ÖVERBEL.	Drivmotorn'strömforbrukning ar for hög.	Kontrolera maskinen avseeende främande foremål.Välj en vög med lag lutting.Stäng av maskinen, vänta en kort stund, slå på maskinen ivgen.
DRIVMOTOR BLOCK.	Drivmotorn ar blockerad.	Kontrolera maskinen avseeende främande foremål.Lyft upp varje drivhjul for sig och kontrolera om det gär att rotera

① Statuslampa ② Indikering LED 1 ③ Indikering LED 2 ④ Indikering LED 3 ⑤ Indikering LED 4 ⑥ Batteri ⑦ Knapp

1. Tryck på knappen i 5 sekunder.
2. Ingen LED lyser: Ladda batteriet.
3. Statuslampan lyser grönt: Alla 5 lysdioder indikerar tillsammans batteriets laddningsnivå.
4. Statuslampan lyser rött: Indikeringslamporna indikerar ett fel. Fel som beskrivs i följande tabell kan åtgärdas av användaren. För alla felindikeringar som inte beskrivs, kontakta KÄRCHER kundtjänst.

(1)	(2)	(3)	(4)	(5)	Orsak	Atgård
röd	-	-	-	-	Batteriet ar För varmt.	Lät batteriet svalna.
röd	-	-	-	grön	Batterhanteringssystemet ar För varmt.	Lät batteriet svalna.
röd	-	-	grön	-	Batteriet ar für kalit für att laddas.	Flytta maskinen till en varmare plats och vänta tills batteriet har värms upp.
röd	-	-	grön	grön	Strömforbrukningen vid laddning ar für hög.	Dra ur laddarens nätkontakt. Vänta 10 sekunder. Sätt tillbaka nätkontakten. Om felet visasigen, byt laddare.
					Maskinens strömforbrukning ar für hög.	Stäng av maskinen. Om felet uppstárigen after tillkoppling, leta after felet i ma-skinen.
röd	-	grön	-	grön	Kortslutting.	Kontrolera alla batteriansluttingar.
röd	-	grön	grön	-	För lög cellspanning under urladdning.	Ladda batteriet.
röd	-	grön	grön	grön	För hög cellspanning under laddning.	Ladda ur batteriet till 20 % Återstående kapacitet. Ladda sedan batteriet.
röd	grön	-	-	grön	Batterispänningen ar für lög.	Ladda batteriet.
röd	grön	-	grön	-	Störning under laddning.	Dra ur laddarens nätkontakt. Vänta 10 sekunder. Sätt tillbaka nätkontakten. Om felet visasigen, byt laddare.
röd	grön	-	grön	grön
röd	grön	-	-	-	Batteriet ar für kalit für effektutttag.	Flytta maskinen till en varmare plats och vänta tills batteriet har värms upp.
röd	grön	grön	grön	-	Fel under effektutttaget.	Stäng av maskinen. Om felet kvarstär, kontakta kundtjänst.

Tillbehör: Rengöringshuvud med borstvalsar. A: Förpackningsenhet, B: Antal som krävs av maskinen. Tillbehör: Rengöringshuvud med skivborstar.

Beteckning Artikelnummer Beskrivning A B
Borstvals, röd (medel, standard) 4.035-184.0 Röd stan-dardvalsborste ffor	underhällsrengöring. 1 2
Borstvals, vit (mjuk)	4.762-409.0	Vit valsborste ffor rengöring av känsliga golvbeläggninger.	1	2
Borstvals, orange (hög/djup)	4.762-410.0	Orange valsborste med hög-låg-struktur für särskilt effektiv rengöring av strukturera-de golvbeläggninger.	1	2
Borstvals, grön (hård)	4.762-411.0	Grön, slipande valsborste ffor djuprengöring och ffor att avlågsna kraftigt fastsittande smuts.	1	2
Borstvals, svart (mycket hård)	4.762-412.0	Svart, extra slipande valsborste ffor grundrengöring av okändsliga golvbeläggninger med särskilt kraftigt fastsittande smuts.	1	2
Mikrofibrvals	4.114-010.0	Perfekt ffor stengodsplattor. Mikrofibrvals ffor tillförlittig och skonsam borttagning av missfärgninger.	1	2
Polervalsaxel	4.762-415.0	Polervalsaxel i aluminium ffor placering av valsdynor erller mikrofibrvalsar.	1	2
Valsdyna, gul (mjuk)	6.369-732.0	Gul valsdyna ffor rengöring och polering av ostrukturerade golvbeläggninger.	20	40
Valsdyna, röd (medel)	6.369-734.0	Röd standardvalsplatta ffor underhällsrengöring av ostrukturerade golvbeläggninger.	20	40
Valsdyna, grön (hård).	6.369-733.0	Grön, slipande valsdyna ffor djuprengöring och ffor att avlågsna kraftigt fastsittande smuts på ostrukturerade golvbeläggninger.	20	40

A: Förpackningsenhet, B: Antal som krävs av maskinen. Tillbehör: Sugbalk.

Beteckning	Artikelnummer		Beskrivnling	A	B
	D 51	D 60			D 51	D 60
Fönsterborste, natur (mjuk)	4.905-027.0	4.905-016.0	Naturfängad, mjuk skivborste für rengöring och polering av strukturerade golvbeläggninger.	1	1	2
Skivborste, vit	4.905-028.0	4.905-015.0	Vit, mjuk skivborste für skonsam rengöring av känsliga golvbeläggninger.	1	1	2
Fönsterborste, röd (medel, standard)	4.905-026.0	4.905-014.0	Röd standardskiVBorste für regelbunden underhällsrengöring.	1	1	2
Fönsterborste, svart (hård)	4.905-029.0	4.905-017.0	Svart, mycket slipande skivborste für grundrengöring av okändslga golvbeläggninger med särskilt kraftigt aftssittande smuts.	1	1	2
Diamantdyna fin, grön	6.371-240.0	6.371-233.0	Grön, fin diamantskivdyna for polering av polerbara golvbeläggninger. Mõj-liggör högglansiga ytor och kan även användas for kristalliserung.	5	1	2
Diamantdyna grov, vit	6.371-260.0	6.371-246.0	Vit, grov diamantskivdyna for beläggninger pa hårda golv. Tar bort små re-por och skapar en ren, jåmt matt bas forytterligare behandling med gul diamantskivdyna.	5	1	2
Diamantdyna medel, gul	6.371-261.0	6.371-247.0	Gul diamantskivdyna for beredning och skötsel av beläggninger pa hårdagolv. För en silkeslen, matt yta som kan poleras ytterligare med den gröna diamantskivdynan.	5	1	2
Rondellhallare	4.762-593.0	4.762-445.0	Krävs ffor användning av melaminDynor, men ocksø användbar for normala dynor. Dyndrivtallrik med extra mange krokar for att hälla dynor. Extra stark hällning av dynan på dyndrivtallriken pa rengöringshuvudet D 51.	1	1	2

Beteckning	Artikelnummer	Beskrivning	A	B
Sugläppssats, Linatex	4.400-011.0	Rivsaker sugläppssats Linatex® für paraboliska sugbalkar med en bredd på 850 mm.	Par	1 par
Sugläppssats, PU	4.400-005.0	Slitstark, oljebeständig sugläpp av polyuretan.	Par	1 par

		D 51	D 60	R 55
Allmänt
Körhastigkeit (max.)	km/h	6	6	6
Teoretisk ytkapacitet	\( m^2/h \)	3060	3600	3060
Praktisk tackning	\( m^2/h \)	1380	1620	1490
Volym smutsvattentank	I	50	50	50
Volym grovsmutsbehällare	I	-	-	3,5
Volym für rengöringsmedelstank (tillval Dose)	I	3	3	3
Rengöringsmedelsdosinger	%	0...3	0...3	0...3
Vattendosinger	l/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
Mätt
Längd	mm	1375	1290	1284
Bredd utan sugbalk	mm	542	542	542
Höjd	mm	1082	1082	1082
Arbetsbredd	mm	510	600	550
Mätt Förpackning L x B x H	mm	1505x770x1271	1505x770x1271	1505x770x1271
Däck
Framhjul, bredd	mm	50	50	50
Framhjul, diameter	mm	200	200	200
Bakhjul, bredd	mm	28	28	28
Bakhjul, diameter	mm	100	100	100
Vikt
Tillåten totalvikt	kg	245	241	235
Tomvikt (transportvikt)	kg	195	191	185
Borstkontaktkraft, max.	N (kg)	290 (29)	250 (25)	155 (15,5)
Borstkontakttryck, max.	\( N/m^2(g/cm^2) \)	3,2 (32)	2,5 (25)	6,3 (63)
Effektdata maskin
Märkspänning V 24 24 24
Märkspänning, litiumjon V 25,6 25,6 25,6
Batterikapacitet Ah (5 h) 76 / 80 / 105 / 115 76 / 80 / 105 / 115 76 / 80 / 105 / 115
Batterikapacitet, litiumjon Ah (5 h) 80 80 80
Genomsnittig effektförbrukning W 1300 1300 1350
Effekt körnmotor	W 130	130	130
Effekt sugturbin W 250	250
Effekt borstdrift	W 800	800	980
Kapslingsklass		IPX3	IPX3	IPX3
Uppsugning
Sugeffekt, luftmängd	I/s	21 21 21
Undertryck (max.)	kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
Rengöringsborstar
Borstdiameter	mm	510	600	96
Borstländg	mm	-	-	550
Borstvarvatal	1/min	140	150	965
Intern laddare
Märkspänning V 100...240	100...240	100...240
Frekvens		Hz	50-60	50-60
Stromfürbrukning		A max 5	max 5	max 5
Miljöförhällanden
Tillälet temperaturområde		°C	5...40	5...40
Vattentemperatur max.		°C	50 50 50
Vattentryck pafyllningsystem		MPa (bar)	1(10)	1(10)
Vattentryck spolsystem für smutsvattentank		MPa (bar)	1 (10)	1 (10)
Relativ luffuktigkeit		%	20...90	20...90
Lutning
Lutning arbetsområde max.		%	2	2
Fastställda värden enligt EN 60335-2-72
Hand-arm-vibrationsvärde		m/s2	0,2	0,2
Osäkerhet K		m/s2	0,2	0,2
Ljudtrycksnivå LpA normal drift		dB(A)	65 65 65
Osäkerhet KpA		dB(A)	2	2
Ljudeffektnivå LWA + osäkerhet KWA normal drift		dB(A)	81 81 81

Med förbehåll för tekniska ändringar.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakas av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade kundtjänst. (Se baksidan för adress)

EU-försäkran om överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp, i det utförande som marknadsförs av oss, uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Golvrengörare

Typ: 1.533-xxx

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H.Jenner

Blybatterier: Maskinen laddas med Li-ion-batterier. Li-ion-batteri: Maskinen laddas med blybatterier.

Blybatterier

Beskrivelse Bestillingsnr.
Sett 76 Ah - vedlikeholdsfritt, 24 V 2.8	15-099.0
Sett 105 Ah - vedlikeholdsfritt, 24 V	2.815-100.0
Sett 115 Ah - vedlikeholdsfritt, 24 V	2.815-091.0
Sett 80 Ah - vedlikeholdsfritt, 24 V 2.8	15-090.0

Maskinen kräver 2 batterier.

Li-ion-batteri:

Beskrivelse Bestillingsnr.
80 Ah, 25,6 V	6.654–454.0

Maskinen kräver 1 batteri.

Risk för skada

Risk för skada

1 Batteriets laddningstillstånd [2] inställd vattendosering (endast på maskiner med elektrisk vattenventil)

③ inställd hastighet ④ inställd dosering av rengöringsmedel (endast maskinversion DOSE)

Risk för skada

Risiko för skador

Risiko för skador

Använd endast maskinen för på- och avlastning på lutningar upp till maxvärdet (se kapitlet "Tekniska data"). Kör långsamt.

△FÖRSIKTIG

27 Färskvattentank

28 Typskylt

29 Sugmunstycke

Sugmunstycke

31 Spak för att sänka/lyfta sugmunstycket

52 Pedal för att lyfta/sänka rengöringshuvudet

33 Förvaringsfack

54 Sugslang

55 Lock till färskvattentank med filter
