GasCheck - Mätningsutrustning Laserliner - Gratis bruksanvisning och manual

Produkttyp	GPL gasflask påfyllningsnivådetektor
Märke	Laserliner
Modell	GasCheck
Kategori	Mätutrustning
Mått (L x B x H)	146 x 46 x 30 mm
Vikt (batteri inkluderat)	99 g
Strömförsörjning	9V blockbatteri (ANSI/NEDA 1604, IEC 6LR61)
Mätcykler	Upp till 100 000 mätningar per batteri
Display	LED (blå, röd, grön)
Ljudsignal	Ja
Mätområde (flaskans diameter)	200 mm till 350 mm
Avsedd användning	Detektering av påfyllningsnivå i stålflaskor för flytande gas (GPL) (5 kg, 11 kg)
Förvaringstemperatur	-10°C till 60°C
Max relativ luftfuktighet (förvaring)	80 % RH
Max relativ luftfuktighet (drift)	75 % RH
Max arbetshöjd	2000 m
Underhåll	Rengör med fuktig trasa, undvik lösningsmedel
Säkerhet	Använd inte i explosiv atmosfär, undvik stötar och extrema temperaturer
Autoavstängning	Efter 2 sekunders inaktivitet
Flaskkompatibilitet	Stål GPL 5 kg och 11 kg (andra metaller begränsat, plast nej)
Varning	Använd inte på svetsfogar, smutsiga eller rostiga ytor
Huvudfunktion	Mätning av påfyllningsnivå i stål-GPL-gasflaskor

Vanliga frågor - GasCheck Laserliner

Hur byter jag batteriet på Laserliner GasCheck?

Öppna batterifacket på baksidan av höljet. Sätt i ett 9V blockbatteri med rätt polaritet. Apparaten är omedelbart redo att användas.

Vad betyder den blå LED-lampan på enheten?

Den blå LED-lampan indikerar att en mätning pågår. Håll mäthuvudet stilla under denna fas.

Vad betyder de röda och gröna LED-lamporna?

Den röda LED-lampan betyder ingen gas på mätplatsen. Den gröna LED-lampan indikerar gas förekommer (påfyllningsnivå).

Stängs GasCheck av automatiskt?

Ja, enheten stängs automatiskt av efter 2 sekunders inaktivitet. Den har ingen på/av-knapp.

Kan GasCheck användas på plastflaskor?

Nej, mätinstrumentet är inte lämpligt för plastgasflaskor. Det är utformat för stål-GPL-flaskor på 5 kg och 11 kg.

Hur rengör jag enheten?

Rengör alla komponenter med en lätt fuktad trasa. Undvik rengöringsmedel, lösningsmedel och slipande medel.

Varför blinkar den nedre röda LED-lampan?

Den nedre röda LED-lampan som blinkar indikerar att batteriet är svagt. Byt ut batteriet mot ett nytt.

Kan man mäta på svetsfogar?

Nej, det går inte att utföra mätning på svetsfogar. Mät på den rena cylindriska ytan, bort från svetsar.

Hur får jag en exakt mätning?

Placera flaskan vertikalt. Rengör mätområdet. Utför flera mätningar i den rengjorda centrala zonen på flaskan. Håll mäthuvudet stilla.

Fungerar GasCheck med andra metallflaskor än stål?

Instrumentet passar till viss del för metallflaskor, men är optimerat för stålflaskor på 5 kg och 11 kg. Resultaten kan störas av rost, ojämn beläggning eller is.

BRUKSANVISNING GasCheck Laserliner

Läsigenom hela bruksanvisingen, det medfoljande haftet "Garantioch tillaggsanvisinger" samt aktuell information och anvisinger på internetlänken i slutet av den här instruktionen. Följ de anvisinger som finns i dem. Dessa underlag ská sparas och medfolja encheten om den lämnas vidare.

Funktion / användning

Det har matinstrumentet kan lasa av pafyllningsniva i gasflaskor (LPG) av stal (5kg / 11kg) .En optisk signal anger pafyllningsnivan.

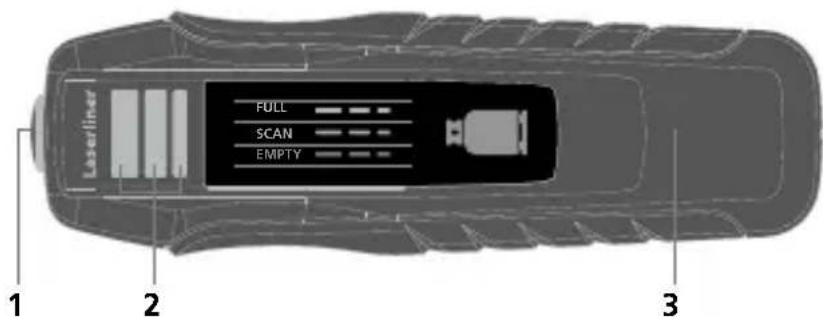

1 Måtkropp
2 Signalindikator / Visning av lag batteriladdning
3 Batterifack (baksida)

• Användenheten uteslutande på avsett satt inom specifikationerna.
• Mätinstrumenten ar inga leksaker for barn. Förvara dem oåtkomligt for barn
  Det ar inte tillatet att forandra enhetens konstruktion.
• Utsatt inte apparaten for mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Använd inte encheten i omgivningar med explosiva gaser eller Ånga.

Sakerhetsforeskrifter

Kontakt med elektromagnetisk strälning

• Matapparaten uppyller foreskrifter och gransvarden for elektron - magnetisk kompatibilitet i enlight med EMC-riktlinien 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer, eller i narheten av personer med pacemaker ska beaktas. Det är möjlg att det kan ha en farlig paverkan på eller störa elektroniska apparater.

Anvisiningar for gasflaskor

• Mätytan och den gasolyta som ska matas maste vara fria frän Föroreningar, kistermärken och rost.
• Beakta sakerhetsforeskrifterna for hantering av gasflaskor med propan/butan.
• Matningen ersätter inte reglementsenlig kassering av gasrester.

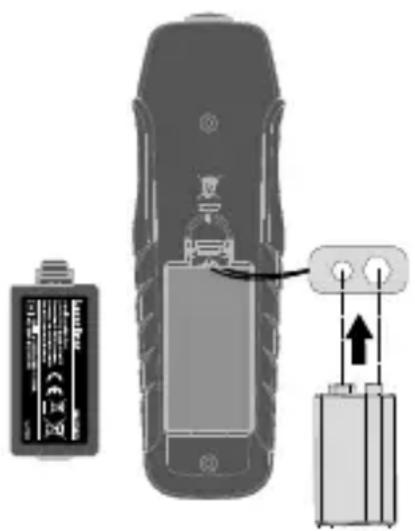

Lagga i batteriet

Oppna batterifacet pa baksidan och laggi ett 9V-batteri. Se till att vanda polerna ratt.

Apparaten ar klart att användas direkt after att batterierna sats in. Den har ingen speciell PÅ-/AV-omkopplare och ar)darfor alltid aktiv.

Anvisingar inför matning

• Beroende på blandningsförhällandet für propan/butan och rädande temperatur fylls gasflaskor av stål regel till ca. 80% .
• Matapparaten kan inte användas for plastgasflaskor.
• Mätinstrumentet ar avsett für metallgasflaskor - endast lämpligt für gasflaskor av stål på 5 och 11 kg.
• Matningen kan påverkas av nedsmutsning av matkroppen och gasflaskan. Därfor skamätytorna hallas rena med en fuktig duk.

• Möjliga störningar på gasflaskor ar:

• Rostbildning (även på inuti liggande platser som inte syns),

• Ojämna/för tjocka skikt påyttervagg,
• Isbildning pa ytan, 4. buckliga ellre repiga ytor,
• Övre och nedreändarna på gascylindern har För liters radie. För att undvika dessa störningar skam man mata på flera matpunkter på ett rengjort, centralt område på gasflaskan.
• Vid matning sca gasflaskan stå sä lodrätt som möjlig sà att man undviker lutande vätskenivær.
• I rekommenderar att matningen børjar nedifræn sa att man sa snabbt som möjligt faststaller onskad minsta pafyllningsniva.
• Den exakta pafyllningsniv'an ligger på gansytan mellan signalen „Gas kvar" och „Ingen gas kvar".
• Matning kan inte góras på svetsfogar.

Laserliner

Mata pafyllningsniva

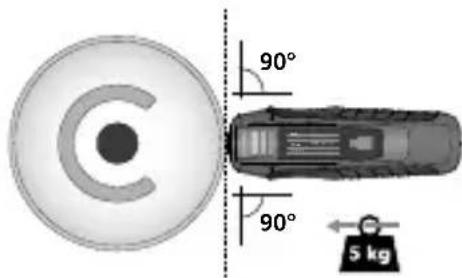

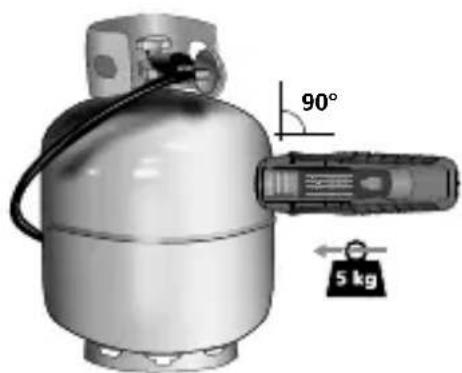

Lagg matkroppen lodratt mot cylinderns yta och tryck i den positionen.

Håll matkroppen stilla under matningen och korrigera bara lite vid negativ optisk signal (röd).

Foratt undvika skador far matkroppen inte dras overytan.

Fuktmätaren stängs av automatiskt, om den inte används på 2 sekunder.

Signalindikator

blà LED

Mätning págár

rodLED

Resultat: Matning avslutad, ingen gas kvar

grön LED

Resultat: Mätning avslutad, gas kvar på den aktuella positionen

nedre röd LED blinkar

Batteriet har lag laddning.

Anvisningar for underhäll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och losningsmedel. Ta ur batterierna före langre forvaring. Förvara apparaten på en ren och torr plats.

Tekniska data

Diameter på stålcylinder	200 mm...350 mm
Arbetstemperatur	0°C...40°C, luftfuktigkeit max. 75%rH, iced-kondenserande, arbetshöjd max. 2000 m över havet
Förvaringstemperatur	-10°C...60°C, luftfuktigkeit max. 80%rH
Strömförsörjning	9V E-Block ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Mäcykler	100.000 matningar / batteriladdning
Mätt (B x H x D)	146 x 46 x 30 mm
Vikt (inklusive batteri)	99 g

Tekniska andringar forbehalls. 24W24

EU-bestammelser och kassering

Apparaten uppfyller alla nodvändiga normer for fri handel av varor inom EU.

Den harprodukten ar en elektrisk apparat och den maste sopsorteras enligt det euro-peiska direktivet for uttjanta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar på: https://packd.li/ll/aqh/in
