GasCheck - Måleudstyr Laserliner - Gratis brugsanvisning og manual

Produkttype	GPL gasflaskepåfyldningsniveaudetektor
Mærke	Laserliner
Model	GasCheck
Kategori	Måleudstyr
Dimensioner (L x B x H)	146 x 46 x 30 mm
Vægt (batteri inkluderet)	99 g
Strømforsyning	9V blokbatteri (ANSI/NEDA 1604, IEC 6LR61)
Målecyklusser	Op til 100.000 målinger pr. batteri
Display	LED (blå, rød, grøn)
Lydsignal	Ja
Måleområde (flaskediameter)	200 mm til 350 mm
Tilsigtet anvendelse	Detektion af påfyldningsniveau for flydende gas (GPL) stålflasker (5 kg, 11 kg)
Opbevaringstemperatur	-10°C til 60°C
Maks. relativ fugtighed (opbevaring)	80 % rh
Maks. relativ fugtighed (drift)	75 % rh
Maks. arbejdshøjde	2000 m
Vedligeholdelse	Rengør med en fugtig klud, undgå opløsningsmidler
Sikkerhed	Må ikke anvendes i eksplosiv atmosfære, undgå stød og ekstreme temperaturer
Automatisk slukning	Efter 2 sekunders inaktivitet
Flaskekompatibilitet	Stål GPL 5 kg og 11 kg (andre metaller begrænset, plastik ikke)
Advarsel	Må ikke anvendes på svejsesøm, snavsede eller rustne overflader
Hovedfunktion	Måling af påfyldningsniveau for GPL-gasflasker af stål

Ofte stillede spørgsmål - GasCheck Laserliner

Hvordan udskifter jeg batteriet i Laserliner GasCheck?

Åbn batterirummet på bagsiden af huset. Isæt et 9V blokbatteri med korrekt polaritet. Enheden er straks klar til brug.

Hvad betyder den blå LED på enheden?

Den blå LED angiver, at en måling er i gang. Hold målehovedet stille under denne fase.

Hvad betyder de røde og grønne LED'er?

Den røde LED betyder ingen gas på det målte sted. Den grønne LED angiver tilstedeværelse af gas (påfyldningsniveau).

Slukker GasCheck automatisk?

Ja, enheden slukker automatisk efter 2 sekunders inaktivitet. Den har ingen tænd/sluk-knap.

Kan GasCheck bruges på plastikflasker?

Nej, måleinstrumentet egner sig ikke til plastikgasflasker. Det er designet til GPL stålflasker på 5 kg og 11 kg.

Hvordan rengør jeg enheden?

Rengør alle komponenter med en let fugtig klud. Undgå rengøringsmidler, opløsningsmidler og slibende produkter.

Hvorfor blinker den nederste røde LED?

Den blinkende nederste røde LED angiver, at batteriniveauet er lavt. Udskift batteriet med et nyt.

Kan der måles på svejsesøm?

Nej, det er ikke muligt at måle på svejsesøm. Mål på den rene cylindriske overflade, væk fra svejsninger.

Hvordan opnår jeg en præcis måling?

Placer flasken lodret. Rengør måleområdet. Foretag flere målinger i det rensede centrale område af flasken. Hold målehovedet stille.

Fungerer GasCheck med metalflasker af andet end stål?

Instrumentet er til en vis grad egnet til metalflasker, men er optimeret til stålflasker på 5 kg og 11 kg. Resultaterne kan påvirkes af rust, ujævn belægning eller is.

BRUGSANVISNING GasCheck Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting af davon vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

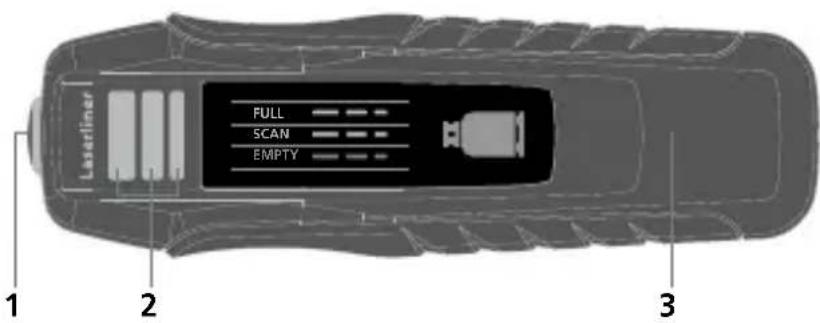

Funktion / Anvendelse

Det nærveende mæleapparat registrarer niveaet i flasker af stal (5 kg / 11 kg) med flydende gas (LPG). Et visuelt signal bruges til visning af væskeniveaet.

Alminderige sikkerhedshenvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelseformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgengeligt for børn.
• Konstruktionsmaesigt ma apparatet ikkeændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke tages i brug i omgivelser med eksplosive gasser eller damp.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Maleapparatet overholder forskrifterne og granseveerdierne for elektromagnetisk kompatilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. pa hospitaler, i fly ell er i naerheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning ell fejl i eller pga. elektronisk udstyr er til stede.

Anmærkning vedr. gasflasker

• Målefladen og den overflade på gasflasken, der skal måles, skal vare fri for forureninger, mærkater og rust.
• Følg sikkerhedsreglerne for handtering af propan/butan-gasflasker.
• Målingen kan/DDke erstatte korrekt bortskaffelse af restgas.

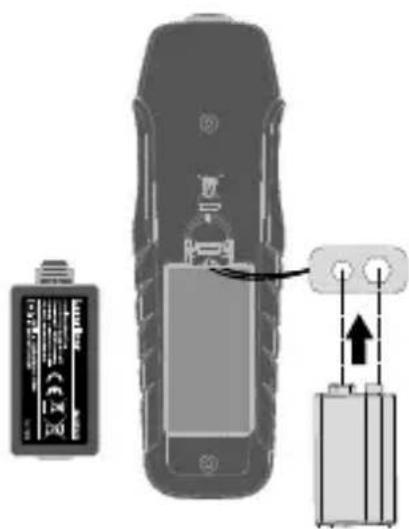

Isætning af batteri

Abn laget til batterikammeret pa bagsiden af apparatet, og tilslut et 9V-blokbatteri til batteriklemmerne. Vær opmaerksom pa korrekt polaritet.

Apparatet er klartilbrug,sasnart batterierne er indsat. Apparatet har ingen separat Taend/Sluk-kontakt og er dermed altid aktivt.

Anmærkninger vedr. maling

• Afhängigt af blandingsforholdet propan/butan og den pageldende temperatur fyldes gasflaskerne af stål som regel op til 80%.
• Måleapparatet kan/DDke anvendes til plast-gasflasker.
• Måleapparatet er kun til en vis grad egnet til gasflasker af metal – undtaget 5 kg og 11 kg flasker af stål med flydende gas.
• Målingen kan blive pavirket af forureninger på malehovedet og på gasflasken. Derfor bør man holde malefladerne rene med en fugtic klud.

• Mulige forstyrelser på gasflasker er:

• Rust (også pa indvendige, usynlige steder)

• Uregelmaessig / for tyk belaegning af ydervaeggen
• Isdannelse pa overfladen
• Bulede eller ridsede overflader
• Gascylindrenes overste og nederste endeomrader med for lille radius

• Under malingen skal gasflasken stå sa lodret som muligt for at undgå skränende væskeniveauau.
• Det anbefales, at man starter målingen nedefra for at bestemme et ønsket mindsteniveau hurtigst muligt.
• Det nogjagtige væskeniveau befinder sig på grænsefladen mellem signalerne „Gas til stede" og „Gas ikke til stede".
• Målingen kan/DDfores pa svejsesomme.

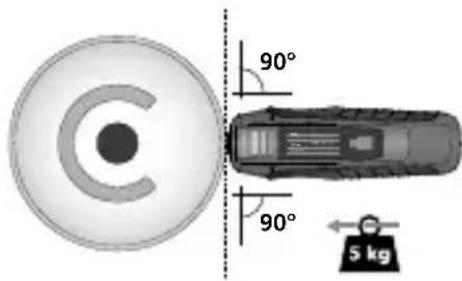

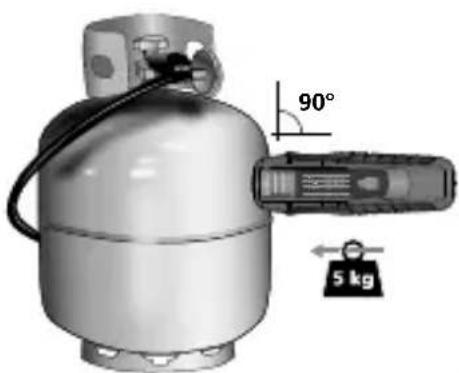

Måling af væskeniveau

Under malingen skal man holde malehovedet roligt og først foretage korrektion, hvis der vises et visuelt signal (rødt).

For at undgå skader må man ikke trække malehovedet hen over overfladen.

Apparatet slukker automatisk after 2 sekunders inaktivitet.

Signalvisning

blaLED

Måling i gang

rodLED

Resultat: Måling afsluttet, der blev ikke fundet gas

gron LED

Resultat: Måling aflsuttet, der er gas ved den aktuelle position

nederste rode LED blinker

Batteriets Ladning er Lav.

Anmærkninger vedr. vedligeholdelse og pleje

Allekomponenterskalrengoresmeden letfugtetklud,og man skal undladebrugafrengrings-,skure-ogoplosningsmidler. Batterierne skal tages ud inden laengere opbevaringsperioder.

Apparatet skal opbevares pa et rent og tort sted.

Tekniske data

Diameter stålcylinder	200 mm...350 mm
Arbejdsbetingelser	0°C...40°C, luftfugtighed maks. 75%rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-10°C...60°C, luftfugtighed maks. 80%rH
Strømforsyning	9V E-blok ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Målecylusser 100.000 målinger / batteriladning
Mål (B x H x L) 146 x 46 x 30 mm
Vægt (inkl. batteri) 99 g

Forbehold for tekniskeændringer.24W24

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips
på: https://packd.li/ll/aqh/in

！
