| Tipo di prodotto | Rivelatore di livello di riempimento per bombole di gas GPL |
| Marca | Laserliner |
| Modello | GasCheck |
| Categoria | Strumenti di misura |
| Dimensioni (L x P x A) | 146 x 46 x 30 mm |
| Peso (batteria inclusa) | 99 g |
| Alimentazione | Batteria a blocco 9V (ANSI/NEDA 1604, IEC 6LR61) |
| Cicli di misura | Fino a 100.000 misure per batteria |
| Display | LED (blu, rosso, verde) |
| Segnale acustico | Sì |
| Campo di misura (diametro bombola) | 200 mm a 350 mm |
| Utilizzo previsto | Rilevamento del livello di riempimento delle bombole di gas liquefatto (GPL) in acciaio (5 kg, 11 kg) |
| Temperatura di stoccaggio | -10°C a 60°C |
| Umidità relativa max (stoccaggio) | 80 % rH |
| Umidità relativa max (funzionamento) | 75 % rH |
| Altitudine di lavoro max | 2000 m |
| Manutenzione | Pulire con un panno umido, evitare solventi |
| Sicurezza | Non utilizzare in atmosfera esplosiva, evitare urti e temperature estreme |
| Spegnimento automatico | Dopo 2 secondi di inattività |
| Compatibilità bombole | Acciaio GPL 5 kg e 11 kg (altri metalli limitato, plastica no) |
| Avvertenza | Non utilizzare su cordoni di saldatura, superfici sporche o arrugginite |
| Funzione principale | Misura del livello di riempimento delle bombole di gas GPL in acciaio |
Domande frequenti - GasCheck Laserliner
Domande degli utenti su GasCheck Laserliner
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale GasCheck - Laserliner e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GasCheck del marchio Laserliner.
MANUALE UTENTE GasCheck Laserliner
Leggere attendamente le istruzioni per l'uso, l'opuscolo allevato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e leindicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento devese essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.
Funzione / Utilizzo
Il presente misuratore riconisce il livello di riempimento delle bombole per gas liquefatti (GPL) in acciaio (5kg / 11kg) , che viene indicate da un segnale ottico.

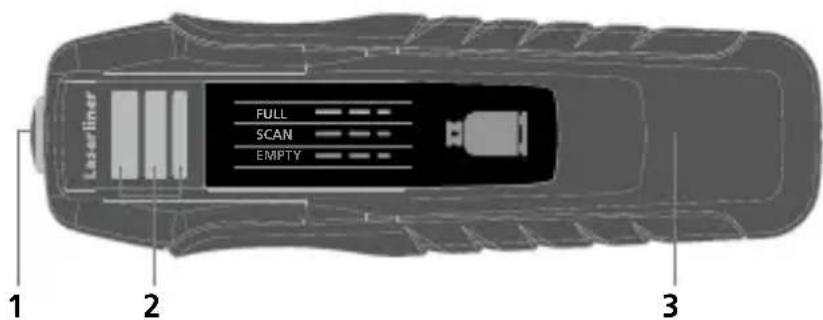

1 Testina di misura
2 Indicatore di segnale / Indicatore di batterie quasi scariche
3 Vano batterie (lato posteriore)
Indicazioni generali di sicurezza
- Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
- Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
-La struttura dell'apparecchio non deve essere modificata. - Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
- Non utilizzato l'apparecchio in presenza di gas esplosivi o vapore.
Indicazioni di sicurezza
Lavorare in presenza di radiazione elettromagnetica
- L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
- Rispetto are le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.
Indicazioni sulle bombole di gas
-
La superficie di misura e la superficie da misurare della bombola del gas non devono presentare impurità, etichette autoadesive e ruggine.
-
Rispettare le norme di sicurezza per la manipolazione di bombole di gas propano/butano.
- La misurazione non sostituisce uno smaltimento corretto del gas residuo.

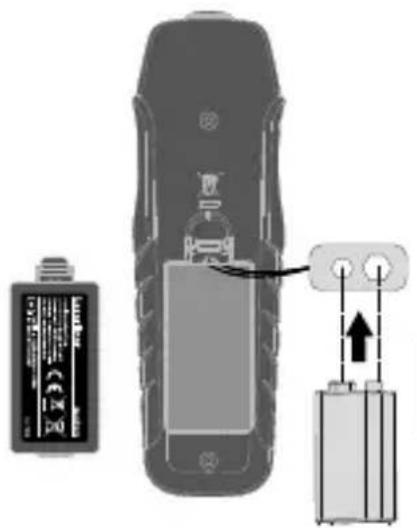

Installation della pila
Apriere il vano della pila sul retro dell'apparecchio e collocarvi una pila da 9V. Fare attenzione alle corretta polarità.
！
L'apparecchio è subito primo per l'uso dopo che sono state inserte le batterie e, poiché non ha un interrottore di accensione/spegnimento, è anche sempre attivo.
Indicazioni per la misurazione
- A seconda del rapporto della miscela propano/butano e della rispettiva temperatura, le bombole del gas in acciaio vengono generalmente riempite all' 80% circa.
- Il misuratore non può essere utilizzato per bombole del gas in plastica.
- Il misuratore è adatto solo limitatamente alle bombole per gas in metallo (fatta esclusione delle bombole per gas liquefatti in acciaio da 5 e 11 kg).
- Il risultato della misura può essere compromesso in presenza di impurità sulla testina di misura e sulla bombola. Pulire quando le superfici di misura con un panno umido.
-
I possibili disturbi sulle bombole del gas sono:
-
arrugginimento (anche in punti nascosti interni)
- rivestimento irregularare e/o troppo spesso della parete esterna
- formazione di ghiaccio sulla superficie
- superfici ammaccate o graffiate
- raggi troppo piccoli delle estremità superiore e inferiore della bombola
Per evitare questi disturbi è consigliabile eseguire la misurazione in più puniti dell'area centrale pulita della bombola.
- La bombola per il gas dovrebbe trovarsi in posizione verticale durante la misurazione per evitare che il livello del liquido sia inclinato.
- Si consiglia di iniziare a misurare dal basso per determinare quanto prima il livello di riempimento minimo desiderato.
- Il livello di riempimento preciso si trovava sul limite tra i segnali "Presenza di gas" e "Assenza di gas".
- Non è possibile eseguire le misurazioni sui puniti di saldatura.
2 Misurazione del livello

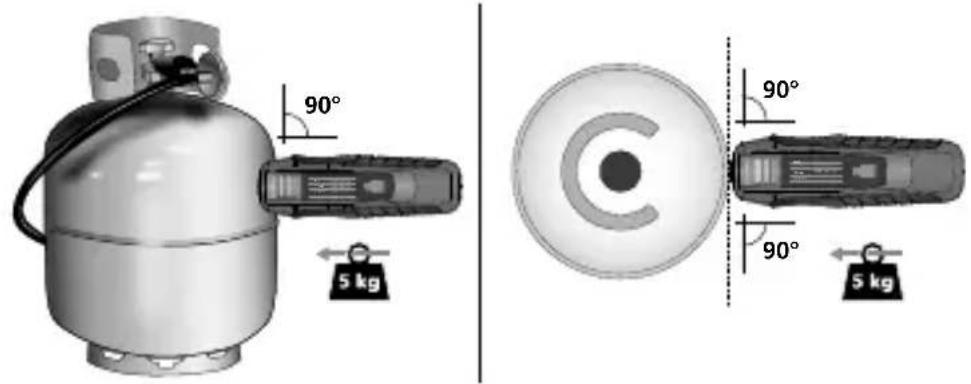

Appoggiare la testina di misura verticalmente sulla superficie del cilindro e fare pressione.
Durante la misurazione tenere ferma la testina e correggerne leggermente la posizione solo in caso di segnalazione ottica negativa (rossa).
Per evitare danneggiamenti non far strisciare la testina sulla superficie.
L'apparecchio si disattiva automaticamente dopo 2 secondi di inattività.
Indicatore di segnale
LED blu
Misurazione in corso
LED rosso
Risultato: misurazione terminata, non si è trovato del gas
LED verd
Risultato: misurazione terminata, in questa posizione è presente del gas
Lampeggia il LED grosso inferiore
La batteria è quasi scarica.
Indicazioni per la manutenzione e la cura
Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.
Dati tecnici
| Diametro cilindro in acciaio | 200 mm...350 mm |
| Temperatura d'esercizio | 0°C...40°C, umidità dell'aria max. 75%rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) |
| Temperatura di stoccaggio | -10°C...60°C, umidità dell'aria max. 80%rH |
| Alimentazione elettrica | 9 V a blocco ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22 |
| Cicli di misura 100.000 misure / | carica batteria |
| Dimensioni (L x H x P) | 146 x 46 x 30 mm |
| Peso (con pila) | 99 g |
Con riserva di modifiche tecniche. 24W24
Norme UE e smaltimento
L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.
Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.
Per ulteriori informazioni eindicazioni di sicurezza: https://packd.li/ll/aqh/in
