GasCheck - Messgeräte Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Füllstanddetektor für Flüssiggasflaschen (GPL)
Marke	Laserliner
Modell	GasCheck
Kategorie	Messgeräte
Abmessungen (L x B x H)	146 x 46 x 30 mm
Gewicht (mit Batterie)	99 g
Stromversorgung	9V-Blockbatterie (ANSI/NEDA 1604, IEC 6LR61)
Messzyklen	Bis zu 100.000 Messungen pro Batterie
Anzeige	LED (blau, rot, grün)
Tonsignal	Ja
Messbereich (Flaschendurchmesser)	200 mm bis 350 mm
Verwendungszweck	Erkennung des Füllstands von Stahl-Flüssiggasflaschen (5 kg, 11 kg)
Lagertemperatur	-10°C bis 60°C
Maximale relative Luftfeuchtigkeit (Lagerung)	80 % rF
Maximale relative Luftfeuchtigkeit (Betrieb)	75 % rF
Maximale Arbeitshöhe	2000 m
Wartung	Mit feuchtem Tuch reinigen, Lösungsmittel vermeiden
Sicherheit	Nicht in explosionsgefährdeter Umgebung verwenden, Stöße und extreme Temperaturen vermeiden
Automatische Abschaltung	Nach 2 Sekunden Inaktivität
Flaschenkompatibilität	Stahl-GPL 5 kg und 11 kg (andere Metalle eingeschränkt, Kunststoff nein)
Warnhinweis	Nicht auf Schweißnähten, verschmutzten oder verrosteten Oberflächen verwenden
Hauptfunktion	Messung des Füllstands von Stahl-GPL-Flaschen

Häufig gestellte Fragen - GasCheck Laserliner

Wie wechselt man die Batterie des Laserliner GasCheck?

Öffnen Sie das Batteriefach auf der Rückseite des Gehäuses. Legen Sie eine 9V-Blockbatterie ein und achten Sie auf die Polarität. Das Gerät ist sofort betriebsbereit.

Was bedeutet die blaue LED am Gerät?

Die blaue LED zeigt an, dass eine Messung läuft. Halten Sie den Messkopf während dieser Phase ruhig.

Was bedeuten die rote und grüne LED?

Die rote LED bedeutet kein Gas an der gemessenen Stelle. Die grüne LED zeigt Gas vorhanden (Füllstand) an.

Schaltet sich der GasCheck automatisch aus?

Ja, das Gerät schaltet sich nach 2 Sekunden Inaktivität automatisch aus. Es hat keinen Ein-/Ausschalter.

Kann der GasCheck an Plastikflaschen verwendet werden?

Nein, das Messgerät ist nicht geeignet für Gasflaschen aus Kunststoff. Es ist für Stahl-GPL-Flaschen von 5 kg und 11 kg ausgelegt.

Wie reinigt man das Gerät?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Vermeiden Sie Reinigungsmittel, Lösungsmittel und Scheuermittel.

Warum blinkt die untere rote LED?

Die blinkende untere rote LED zeigt an, dass die Batterieladung schwach ist. Ersetzen Sie die Batterie durch eine neue.

Kann man auf Schweißnähten messen?

Nein, auf Schweißnähten ist keine Messung möglich. Messen Sie auf der sauberen zylindrischen Oberfläche, fern von Schweißnähten.

Wie erhält man eine genaue Messung?

Stellen Sie die Flasche senkrecht. Reinigen Sie den Messbereich. Führen Sie mehrere Messungen im gereinigten mittleren Bereich der Flasche durch. Halten Sie den Messkopf ruhig.

Funktioniert der GasCheck mit Metallflaschen, die nicht aus Stahl sind?

Das Gerät ist bis zu einem gewissen Grad für Metallflaschen geeignet, aber optimiert für Stahlflaschen von 5 kg und 11 kg. Die Ergebnisse können durch Rost, ungleichmäßige Beschichtung oder Eis beeinträchtigt werden.

BEDIENUNGSANLEITUNG GasCheck Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenweis" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Funktion / Verwendung

Das vorliegende Messgerät erkennt den Füllstand in Flüssiggasflaschen (LPG) aus Stahl (5kg / 11kg) . Ein optisches Signal dient zur Anzeige des Füllstandes.

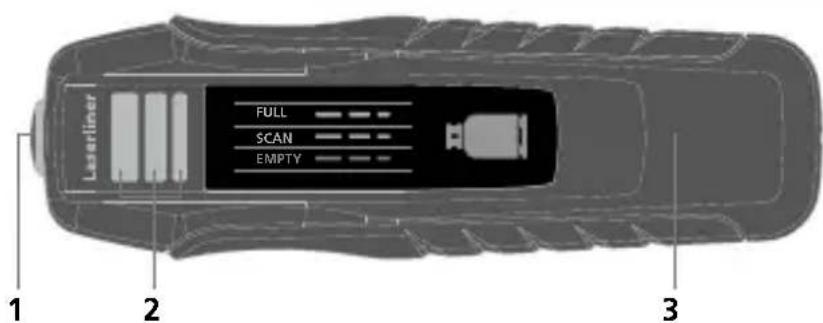

1 Messkopf
2 Signalanzeige / Anzeige Batterieladung gering
3 Batteriefach (Rückseite)

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Baulicharf das Gerat nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
  -Das Gerät nicht in Umgebungen mit explosiven Gasen oder Dämpfen in Gebrauchephmen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektronische Verträgeigkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Hinweise zu Gasflaschen

• Die Messfläche und die zu messende Oberfläche der Gasflasche müssen frei von Verunreinigungen, Aufklebern und Rost sein.

• Beachten Sie die Sicherheitsvorschriften für die Handhabung von Propan/Butan Gasflaschen.
  Die Messung ersetzt keine sachgerechte Restgas-Entsorgung.

1 Einsetzen der Batterie

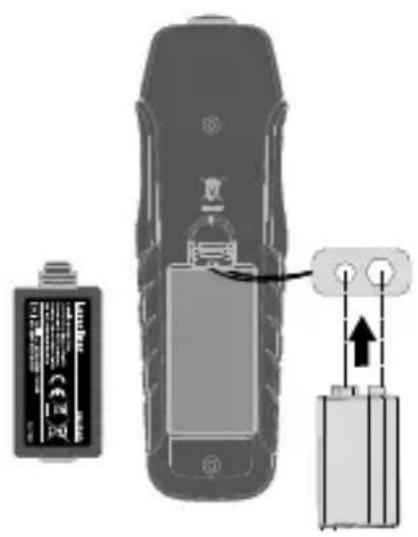

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.

Das Gerät ist nach Einsetzen der Batterien direkt betriebsbereit. Es verfügt über keinen gesonderten Ein-/Aus-Schalter und ist somit immer aktiv.

Hinweise zur Messung

• Abhängig vom Mischungsverhältnis Propan/Butan und der jeweiligen Temperatur werden Gasflaschen aus Stahl in der Regel bis zu ca. 80% befindt.

• Das Messgerät ist für Kunststoff-Gasflaschen nicht einsetzbar.

• Das Messgerät ist für Metall-Gasflaschen - ausgenommen 5 kg und 11 kg Flüssiggasflaschen aus Stahl - nur bedingt geeignet.

• Die Messung kann durch Verschmutzungen des Messkopfes und der Gasflasche beeinflusst werden. Daher sollen den Messflächen mit einem feuchten Tuch sauber gehalten werden.

• Mögliche Störgroßen an Gasflaschen sind: 1. Verrostung (auch an innenliegenden, unsichtbaren Stellen)

• ungleichmässige / zu dicke Beschichtung der Außenwand

• Eisbildung an der Oberfläche
• verbeulte oder verkratzte Oberflächen
• die oberen und unteren Endbereiche der Gaszylinder mit zukleinen Radien

Zur Vermeidung dieser Störgroßen sollte im gesäuberten,zentralen Bereich der Gasflasche an mehreren Messpunktgen gemessen werden.

• Die Gasflasche sollte bei der Messung möglichst senkrecht stehen, um schräge Flüssigkeitsniveauaus zu vermeiden.
• Es wird empfohlen die Messung von unter zu beginnen, um Schnellstmöglich einen gewündchten Mindest/fullstand zu ermitteln.
• Der genaue Füllstand befindet sich an der Grenzfläche zwischen den Signalen „Gas vorhanden" und „kein Gas vorhanden".
  Die Messung kann nicht auf Schweißenheiten durchgeführt werden.

2 Fullstand messen

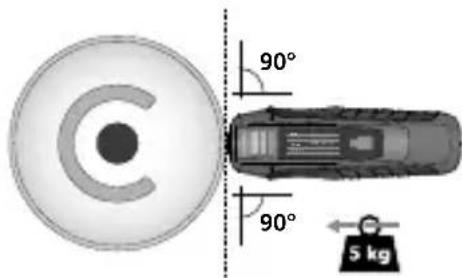

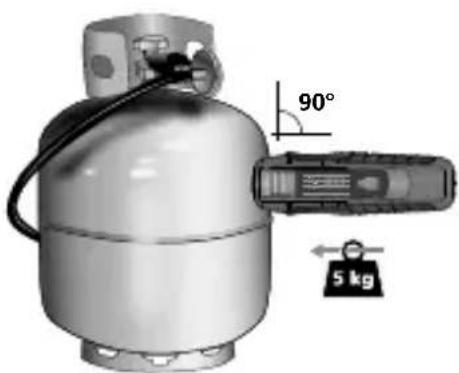

Den Messkopf senkrecht auf der Zylinderoberfläche auflegen und in dieser Position andrücken.

Während der Messung den Messkopf ruhig halten und erst bei negativem optischen Signal (rot) leicht korrigieren.

Um Beschädigungen zu vermeiden, den Messkopf nicht über die Oberfücheziehen.

Das Gerät schaltet sich nach 2 Sekunden Inaktivität automatisch ab.

Signalanzeige

blaue LED

Messung lauft

rote LED

Ergebnis: Messung beendet,
kein Gas gefunden

grüne LED

Ergebnis: Messung beendet, an der aktuellen Position ist Gas vorhanden

untere rote LED blinkt

Die Batterie hat eine geringe Ladung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Durchmesser Stahlzylinder	200 mm...350 mm
Arbeitsbedingungen	0°C...40°C, Luftfeuchtingigkeit max. 75%rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-10°C...60°C, Luftfeuchtingigkeit max. 80%rH
Stromversorgung	9V E-Block ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Messzyklen 100.000 Messungen	en / Batterieladung
Abmessungen (B x H x T)	146 x 46 x 30 mm
Gewicht (inkl. Batterie)	99 g
