GasCheck - Equipamentos de medição Laserliner - Manual de utilização gratuito

Tipo de produto	Detector de nível de enchimento de botijões de gás GLP
Marca	Laserliner
Modelo	GasCheck
Categoria	Equipamentos de medição
Dimensões (C x L x A)	146 x 46 x 30 mm
Peso (pilha incluída)	99 g
Alimentação	Pilha bloco 9V (ANSI/NEDA 1604, IEC 6LR61)
Ciclos de medição	Até 100.000 medições por pilha
Exibição	LED (azul, vermelho, verde)
Sinal sonoro	Sim
Faixa de medição (diâmetro do botijão)	200 mm a 350 mm
Uso previsto	Detecção do nível de enchimento de botijões de gás liquefeito (GLP) em aço (5 kg, 11 kg)
Temperatura de armazenamento	-10°C a 60°C
Umidade relativa máx. (armazenamento)	80 % UR
Umidade relativa máx. (operação)	75 % UR
Altitude máxima de trabalho	2000 m
Manutenção	Limpar com um pano úmido, evitar solventes
Segurança	Não usar em atmosfera explosiva, evitar choques e temperaturas extremas
Auto desligamento	Após 2 segundos de inatividade
Compatibilidade de botijões	Aço GLP 5 kg e 11 kg (outros metais limitado, plástico não)
Advertência	Não usar em cordões de solda, superfícies sujas ou enferrujadas
Função principal	Medição do nível de enchimento de botijões de gás GLP em aço

Perguntas frequentes - GasCheck Laserliner

Como substituir a pilha do Laserliner GasCheck ?

Abra o compartimento de pilhas na parte traseira do dispositivo. Insira uma pilha bloco 9V respeitando a polaridade. O aparelho fica imediatamente operacional.

O que significa o LED azul no aparelho ?

O LED azul indica que uma medição está em andamento. Mantenha a cabeça de medição imóvel durante esta fase.

O que significam os LEDs vermelho e verde ?

O LED vermelho significa ausência de gás no local medido. O LED verde indica a presença de gás (nível de enchimento).

O GasCheck desliga automaticamente ?

Sim, o aparelho desliga automaticamente após 2 segundos de inatividade. Não possui interruptor Ligar/Desligar.

Pode-se usar o GasCheck em botijões de plástico ?

Não, o instrumento de medição não é adequado para botijões de gás de plástico. É projetado para botijões de aço GLP de 5 kg e 11 kg.

Como limpar o aparelho ?

Limpe todos os componentes com um pano levemente úmido. Evite produtos de limpeza, solventes e produtos abrasivos.

Por que o LED vermelho inferior pisca ?

O LED vermelho inferior piscando indica que a carga da pilha está baixa. Substitua a pilha por uma nova.

Pode-se medir em cordões de solda ?

Não, não é possível realizar uma medição em cordões de solda. Meça na superfície cilíndrica limpa, longe das soldas.

Como obter uma medição precisa ?

Coloque o botijão na vertical. Limpe a área de medição. Realize várias medições na zona central limpa do botijão. Mantenha a cabeça de medição imóvel.

O GasCheck funciona com botijões de metal diferentes do aço ?

O instrumento é adequado até certo ponto para botijões de metal, mas é otimizado para botijões de aço de 5 kg e 11 kg. Os resultados podem ser prejudicados por ferrugem, revestimento irregular ou gelo.

MANUAL DE UTILIZADOR GasCheck Laserliner

Leia completeness as instruções de uso, o caderno anexo "Indicações adiconais e sobre a garantia", assim como as informações e指示os atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as指示ções ai contidas. Guarde esta documentação e junte-a ao disposítivo se o entrega a algoém.

Funcao/Utilização

O presente medidor deteta o;nivel de enchimento dentro de botijas de gás de petróleo liquefeito (GLP) em aço (5 kg / 11 kg). Um sinal visual serve para indicar o;nivel de enchimento.

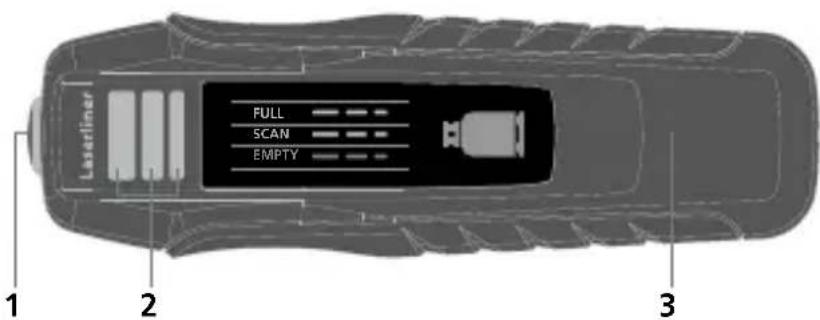

1 Cabeçote de medicação
2 Indicação de sinal / Indicação de cargo de bateria baixa
3 Compartimento de pilhas (traseira)

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicacao dentro das espécificacoes.
• Os apareiros de medicação e seu acessórios não são brinquados. Mantenha afastado das críancas.
• Não é permitido alterar a construição do aparho.
• Não exponha o aparecido a esforços mecânicos, temperatas elevadas, humidade ou vibrações fortes.
• Não use o aparelho em ambiente com gases explosivos ou vapor.

Indicações de segurarca

Lidar com radiação eletromagnética

• O aparecido cumpre os regulamentos e价值观es limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operadores locais, como p. ex. em hospitais, avões, estações de service, ou perto de pessoas com pacemarkers. Existe a possibídale de uma influência ou perturbação perigosa de apareiros eletrónicos e devido a aparehos eletrónicos.

Indicações sobre botijas de gás

• A superficie de medico e a superficie a medir tem de estar isentes de sujidade, cola e ferrugem.

• Observe as normas de segurarca para o manuseio de botijas de propano/butano.

• A medicação não substitui uma eliminação profissional de gás residual.

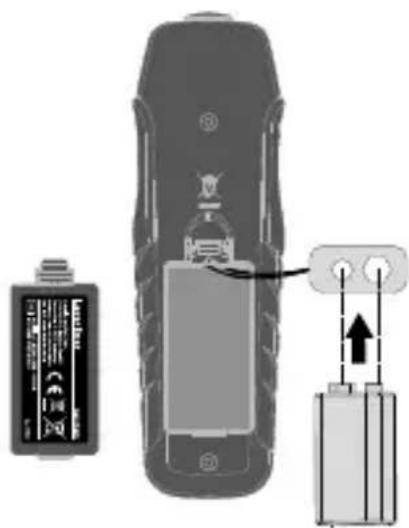

1 Inserir a pilha

Abra o compartmento da pilha na parte traseira da caixa e insira uma pilha de 9V. Observe a polaridade correta.

O aparecido está diretamente operacional après a inserção das pilhas. Dispõe de um botão Separado para ligar/desligar e, consequentemente, está sempre ativado.

Indicações sobre a medicação

• Dependendo da proporcão da mistura de propano / butano e da respetiva temperatura, geralmente as botijas de gás em aço está enchidas às vezes de 80%.
• O aparecido de medicação não pode ser usedo com botijas de gas de plácico.
• À exceção das botijas de gás de petróleo liquefeito em aço de 5 e 11 kg, o medidor é indicado com restríções para botijas de gás em metal.
• A medicação pode ser influenciada por sujidade no cabeçote de medicação e na botija de gás. Por isto, as superfícies de medicação devem ser mantidas limpas com um pano humido.

• Perturbações possíveis em botijas de gás são:

• Ferrugem (também em partes interiores, não visíveis)

• Revestimento irregular / demasiado espesso da parede exterior
• Formação de gelo na superficie
• Superficies deformadas ou arranhadas
• Partes extremas superiores e inferiores dos cilindros de gás com raios demasiado≦pequenos

Para evaporar estas perturbacoes, a medicacao deve ser realizada na zona central, limpa, da botija de gás, em various pontos de medicacao.

• Durante a medicação, a botija de gás deve estar na posicao vertical para evaporar niveis de liquido inclinados.
• É recomendávelakra a medico em baixo, a fim de averiguar um nivel de enchimento minimo desejado o mais depressa possível.
• DO nível de enchimento exato encontrar-se na interface entre os sinais „Gás detetado" e „Não foi detetado gás".
• Não é possível realizar a medicao em juntas soldadas.

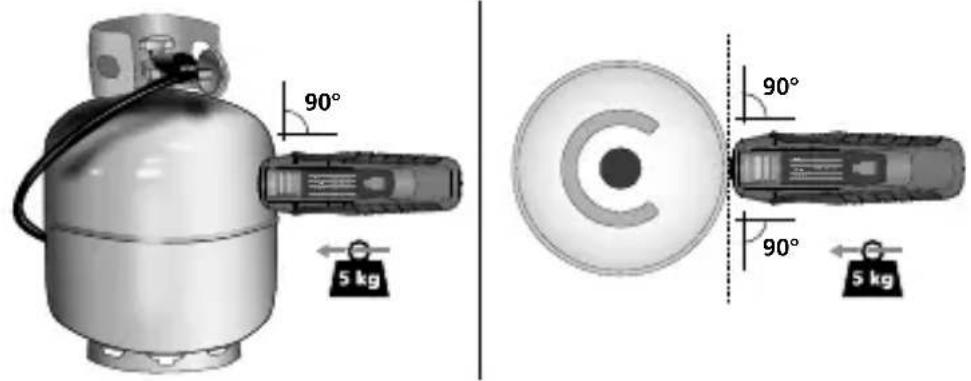

2 Medir o nível de enchimento

Cologne aCESSA de leitura perpendicular à superficie da botija e pressione-a)nessa posicao.

Manter o cabeçote de medico quieto durante a medicação e corrigir ligeiramente so se o sinal visual (vermelho) for negativo.

Para fazer danificações, não puxar o cabeçote de medicação pela superficie.

O aparecido desliga-se automaticamente antes 2segundos de inatividade.

Indicação de sinal

LED azul

Medicao em coisa

LED vermelho

Resulto: medico conclusa, não FOi detetado gás

LED verd

Resulto: medicao conclusa, na posicao atual foi detetado gas

LED vermelho inferior fisca

Carga baixa da pilha.

Indicações sobre manutençao e conservação

Limpe todos os componentes com um pano levamente humido e evite usar produits de limpeza, produits abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparecido num lugar limpo e seco.

Dados技术和

Diâmetro da botija de aço	200 mm...350 mm
Temperatura de trabalho	0°C...40°C, humididade de ar max. 75%rH, sem condensation, alta de trabalho max. de 2000 m em.Relação ao NM (nível do mar)
Temperatura de armazenamento	-10°C...60°C, humididade de ar max. 80%rH
Alimentação de tensão	Bloco E 9V ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Ciclos de medicação	100.000 medicções /carga da pilha
Dimensoes (L x A x P) 146 x 46 x 30	mm
Peso (incl. pilha) 99 g

Sujeito a alteracoes superfisicas. 24W24

Disposicao da UE e eliminacao

O aparecido respeita todas as normas necessarias para a livre circulação de mercadorias dentro da UE.

Este produit é um aparelho eletrico e tem de ser recolhido e eliminado separatamente, conforme a diretiva europeia sobre aparelhos eletricos e eletronicos usados.

Mais instruções de segurar e指示os adiconais em: https://packd.li/ll/aqh/in

Laserliner

！
