GasCheck - Meetinstrumenten Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Niveaudetector voor LPG-gasflessen
Merk	Laserliner
Model	GasCheck
Categorie	Meetapparatuur
Afmetingen (L x B x H)	146 x 46 x 30 mm
Gewicht (incl. batterij)	99 g
Voeding	9V-blokbatterij (ANSI/NEDA 1604, IEC 6LR61)
Meetcycli	Tot 100.000 metingen per batterij
Weergave	LED (blauw, rood, groen)
Geluidssignaal	Ja
Meetbereik (flesdiameter)	200 mm tot 350 mm
Beoogd gebruik	Detectie van het vulniveau van stalen LPG-gasflessen (5 kg, 11 kg)
Opslagtemperatuur	-10°C tot 60°C
Max. relatieve luchtvochtigheid (opslag)	80% rV
Max. relatieve luchtvochtigheid (werking)	75% rV
Max. werkhoogte	2000 m
Onderhoud	Reinig met een vochtige doek, vermijd oplosmiddelen
Veiligheid	Niet gebruiken in explosieve omgeving, vermijd schokken en extreme temperaturen
Automatische uitschakeling	Na 2 seconden inactiviteit
Flessencompatibiliteit	Stalen LPG 5 kg en 11 kg (andere metalen beperkt, plastic niet)
Waarschuwing	Niet gebruiken op lasnaden, vuile of roestige oppervlakken
Hoofdfunctie	Meten van het vulniveau van stalen LPG-gasflessen

Veelgestelde vragen - GasCheck Laserliner

Hoe vervang ik de batterij van de Laserliner GasCheck?

Open het batterijvak aan de achterkant van de behuizing. Plaats een 9V-blokbatterij met de juiste polariteit. Het apparaat is direct gebruiksklaar.

Wat betekent de blauwe LED op het apparaat?

De blauwe LED geeft aan dat er een meting wordt uitgevoerd. Houd de meetsonde tijdens deze fase stil.

Wat betekenen de rode en groene LED?

De rode LED betekent geen gas op de gemeten locatie. De groene LED geeft aanwezigheid van gas (vulniveau) aan.

Schakelt de GasCheck automatisch uit?

Ja, het apparaat schakelt automatisch uit na 2 seconden inactiviteit. Het heeft geen aan/uit-schakelaar.

Kan de GasCheck worden gebruikt op plastic flessen?

Nee, het meetinstrument is niet geschikt voor plastic gasflessen. Het is ontworpen voor stalen LPG-flessen van 5 kg en 11 kg.

Hoe reinig ik het apparaat?

Reinig alle onderdelen met een licht vochtige doek. Vermijd schoonmaakmiddelen, oplosmiddelen en schurende producten.

Waarom knippert de onderste rode LED?

De knipperende onderste rode LED geeft aan dat de batterij bijna leeg is. Vervang de batterij door een nieuwe.

Kan ik meten op lasnaden?

Nee, het is niet mogelijk om te meten op lasnaden. Meet op het schone cilindrische oppervlak, weg van de lassen.

Hoe krijg ik een nauwkeurige meting?

Zet de fles rechtop. Reinig het meetgebied. Voer meerdere metingen uit in het gereinigde centrale gebied van de fles. Houd de meetsonde stil.

Werkt de GasCheck met metalen flessen anders dan staal?

Het instrument is tot op zekere hoogte geschikt voor metalen flessen, maar is geoptimaliseerd voor stalen flessen van 5 kg en 11 kg. Resultaten kunnen worden verstoord door roest, onregelmatige coating of ijs.

GEBRUIKSAANWIJZING GasCheck Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het onderhavige meettoestel herkent het vulpeil in gasflessen (LPG) van staal (5kg / 11kg) . Een optisch signaal is bedoeld voor de individatie van het vulpeil.

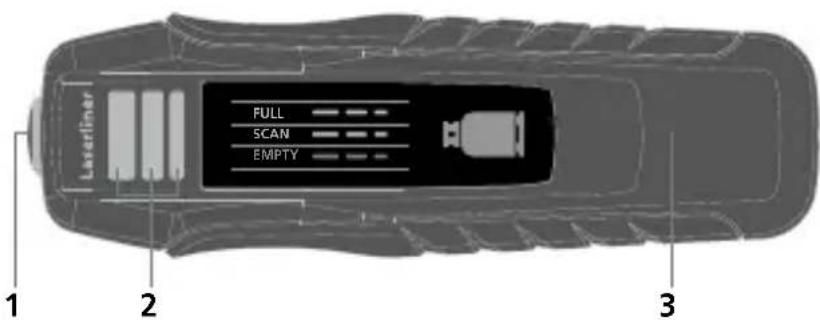

1 Meetkop
2 Signaalweergave / indicatie batterijlading gering
3 Batterijvak (achterzijde)

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Gebruik het apparaat Niet in omgevingen met explosieve gassen of stoom.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijk 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

• Het meetvlak en het te meten oppervlak van de gasfles要去en vrij়n van verontreinigingen, stickers en roest.

• Neem de veiligheidsvoorschriften voor het gebruik van propaan-/ butaangasflessen in acht.

• De meting verwangt geen deskundige afvoer van resterend gas.

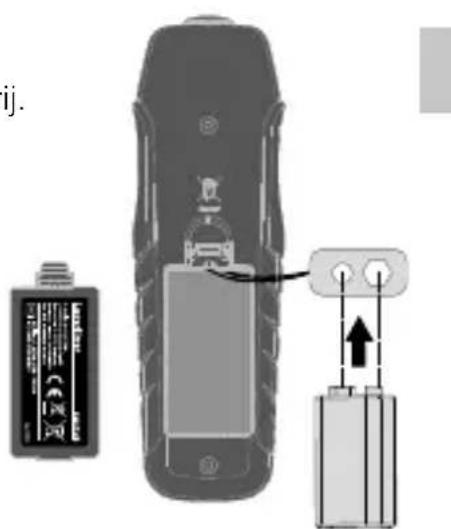

Plaatsen van de batterijen

Open het batterijvakje op dechterzijde van het apparaat en plaats een 9V batterij. Let waar bij op de juiste polariteit.

Het apparaat is direct na hetplaatsen van de batterijen maar voor gebruik. Het apparaat heeft geenAparte aan-/ uitschakelaar en is dus.altijd actief.

Opmerkingen over de meting

• Al naargelang de mengverhouding propaan / butaan en de betreffende temperatuur worden stalen gasflessen normal gesproken tot ca. 80% gezuld.
• Het meettoestel kan nicht worden gebrukt voor kunststof gasflessen.
• Het meettoestel is slechts beperkt geschikt voor metalen gasflessen - hiervan uit gezonderd zichn 5kg en 11 kg gasflessen van staal.
• De meting kan negatief worden beinvloed door verontreinigingen van de meetkop en de gasfles. De meetvlakken dienen waarom met een vochtige doek schoon te worden gehonden.

• Mogelijkste storende factoren bij gasflessen zijn:

• roestvorming (ook op binnenliggende, nied-zichtbare plekken)

• ongelijkmatige / te dikke coating van de buitenwand
• ijsvorming op het oppervlak
• ingedeukte of bekraste oppervlakken
• de bovenste en onderste uiteinden van de gascilinders hebben tekleine radii

Ter vermijding van storende factoren dient in het gereinigde, centrale gedeelte van de gasfles op meerere punten te worden gemeten.

• De gasfles dient bij de meting zo verticaal möglichk te staan om schuine vloeistof niveaux te vermijden.
• Het is raadzaam om aan de onderkant met de meting te beginnen om zo snel möglichk het gewenste minimumvulpeil te kuren bepalen.
• Het exacte vulpeil bevindt zich aan de grens:tussen de signalen, gas voorhanden' en, geen gas voorhanden'.
• Op lasnaden kan geen meting worden uitgevoerd.

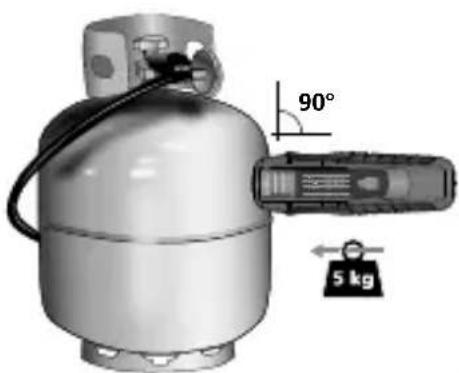

Vulpeil meten

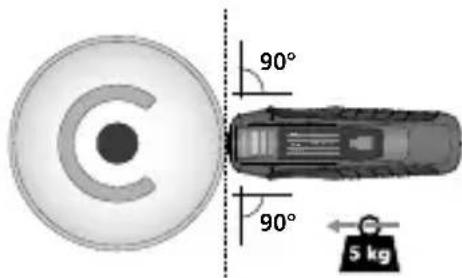

Plaats de meetkop vertical op het cilinderoppervlak en druk hem in deze positie aan.

Houd de meetkop rustigijdens de meting en corrigeer de positie pas in geval van een negatief optisch signaal (rood).

Ter vermijding van schade mag de meetkop Niet over het oppervlak worden getrokken.

Het apparatus schakelt automatisch uit na 2 seconden inaktiviteit.

Signaalweergave

blauwe led

Meting loopt

rode led

Resultaat: meting voltooid,
geen gas gezonden

groene led

Resultaat: meting voltooid, op de actuèle positie is gas voorhanden

onderste rode led knippert

De batterij heeft nog maar een geringe lading.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd nicht gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

Diameter stalen cilinder	200 mm...350 mm
Werkomstandigheden	0°C...40°C, luchtvochtigheid max. 75%rH, nicht-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C...60°C, luchtvochtigheid max. 80%rH
Stroomvoorziening	9V E bloc ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Meetcycli 100.000 metingen / batterijlading
Afmetingen (B x H x D)	146 x 46 x 30 mm
Gewicht (incl. batterij)	99 g

Technische veranderingen voorbehonden. 24W24

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese rechtlijk voor oude elektrische en elektronische apparatuur geschaden verzamelden afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: https://packd.li/ll/aqh/in
