Typ produktu	Detektor poziomu napełnienia butli gazowych LPG
Marka	Laserliner
Model	GasCheck
Kategoria	Sprzęt pomiarowy
Wymiary (D x S x W)	146 x 46 x 30 mm
Waga (z baterią)	99 g
Zasilanie	Bateria blokowa 9V (ANSI/NEDA 1604, IEC 6LR61)
Cykl pomiarowy	Do 100 000 pomiarów na baterię
Wyświetlacz	LED (niebieska, czerwona, zielona)
Sygnał dźwiękowy	Tak
Zakres pomiarowy (średnica butli)	200 mm do 350 mm
Przeznaczenie	Wykrywanie poziomu napełnienia stalowych butli z gazem płynnym (LPG) (5 kg, 11 kg)
Temperatura przechowywania	-10°C do 60°C
Maksymalna wilgotność względna (przechowywanie)	80 % RH
Maksymalna wilgotność względna (praca)	75 % RH
Maksymalna wysokość pracy	2000 m
Konserwacja	Czyścić wilgotną szmatką, unikać rozpuszczalników
Bezpieczeństwo	Nie używać w atmosferze wybuchowej, unikać wstrząsów i ekstremalnych temperatur
Auto-wyłączenie	Po 2 sekundach bezczynności
Kompatybilność butli	Stal LPG 5 kg i 11 kg (inne metale ograniczone, plastik nie)
Ostrzeżenie	Nie używać na spoinach, brudnych lub zardzewiałych powierzchniach
Funkcja główna	Pomiar poziomu napełnienia stalowych butli gazowych LPG

Często zadawane pytania - GasCheck Laserliner

Jak wymienić baterię w Laserliner GasCheck ?

Otwórz komorę baterii z tyłu obudowy. Włóż baterię blokową 9V, przestrzegając biegunowości. Urządzenie jest natychmiast gotowe do pracy.

Co oznacza niebieska dioda LED na urządzeniu?

Niebieska dioda LED wskazuje, że pomiar jest w toku. Podczas tej fazy trzymaj głowicę pomiarową nieruchomo.

Co oznaczają czerwona i zielona diody LED?

Czerwona dioda LED oznacza brak gazu w mierzonym miejscu. Zielona dioda LED wskazuje obecność gazu (poziom napełnienia).

Czy GasCheck wyłącza się automatycznie?

Tak, urządzenie wyłącza się automatycznie po 2 sekundach bezczynności. Nie posiada włącznika/wyłącznika.

Czy można używać GasCheck na butlach plastikowych?

Nie, przyrząd pomiarowy nie nadaje się do plastikowych butli gazowych. Jest przeznaczony do stalowych butli LPG o pojemności 5 kg i 11 kg.

Jak czyścić urządzenie?

Czyść wszystkie elementy lekko wilgotną szmatką. Unikaj środków czyszczących, rozpuszczalników i materiałów ściernych.

Dlaczego dolna czerwona dioda LED miga?

Miganie dolnej czerwonej diody LED oznacza, że poziom naładowania baterii jest niski. Wymień baterię na nową.

Czy można mierzyć na spoinach?

Nie, nie można dokonać pomiaru na spoinach. Mierz na czystej powierzchni cylindrycznej, z dala od spoin.

Jak uzyskać dokładny pomiar?

Ustaw butlę pionowo. Wyczyść obszar pomiaru. Wykonaj kilka pomiarów w wyczyszczonej strefie centralnej butli. Trzymaj głowicę pomiarową nieruchomo.

Czy GasCheck działa z butlami metalowymi innymi niż stalowe?

Przyrząd nadaje się do pewnego stopnia do butli metalowych, ale jest zoptymalizowany do butli stalowych 5 kg i 11 kg. Wyniki mogą być zakłócone przez rdzę, nierówną powłokę lub lód.

INSTRUKCJA OBSŁUGI GasCheck Laserliner

Naleź przyȩczytać w calość instrukcję obstugi, dołączona broszure „Zasady gwarancyjne i dodatkowe" oraz aktualne informacja i wskazówki dostepne przyȩczte internetowej na koncu niniejszej instrukcjymi. Postepować zgodnia z zawartymi w nich instrukcjami. Niniejsza instrukcję sącie zachowania, w przypadku przyȩkania urzadzenia, wraczyc kolejmuposiadaczowy.

Funkcja / zastosowanie

Urzadzenia pomiarowe wykrywa poziom napelniania butli z gazem ciekylm (LPG) (5kg / 11kg) ze stali. Sygnat optyczny sfluzy do wskazania poziomu napelniania.

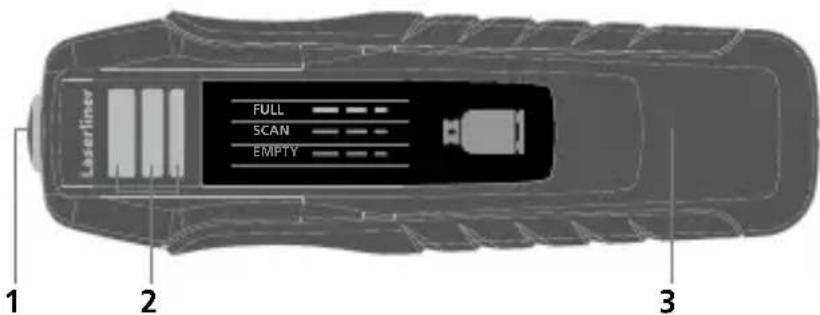

1 Glowica pomiarowa
2 Wskaznik sygnatowy / wskazanie niskiego poziomu naładowania baterii
3 Komora baterii (tyf)

Ogólne zasady bezpiecznychstwa

• Wykorystywać urzadzenia wyłącznie do zastosowania podanego w specyfikacje.
• Przyrzady pomiarowe oraz akcesoriaNie są jabawkami dla daneji. Przechowywać w sprawscu niedostepnym dla daneji.
• Nie modyfikować konstrukcji urzadzenia.
• Nie naleźny narząć urzadzenia na wptyw obciȩźne mechanicznych, ekstremnej temperatury, wilgoci ani silnych wstrzasów.
• Nie uzywać urzadzenia w pomieszczeniach zawierajycych wybuchowe gazy lub opary.

Zasady bezpieczneystwa

Postepowanie z promieniowaniem elektromagnetycznym

• Przyrzad pomiarowy zostal skonstruowany zgodnie z przypeisami i wartosciami granicznych kompatybilnosci elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
• Nalezy zwracać uwage na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w povlizu-osob z rozrusznikami serca. Wystepuje moziwość niebezpiecznego oddziatywania lub zaklocen w urzadzeniach elektronicznych i przyez urzadzenia elektronicze.

Wskazówki dotyczę butli gazowych

• Na powierzchni pomiarowej i mierzonej powierzchni butli z gazem nie mogę zznajdować są zanieczyszczenia, naklejk i rdza.
• Naleź przy restrzegrć zalecen bezpiecznych dotycznych korzystania z butli gazowych napelnionych propanem/butanem.
• PomiarNiezastepuje prawidowej utylizacji resztek gazu.

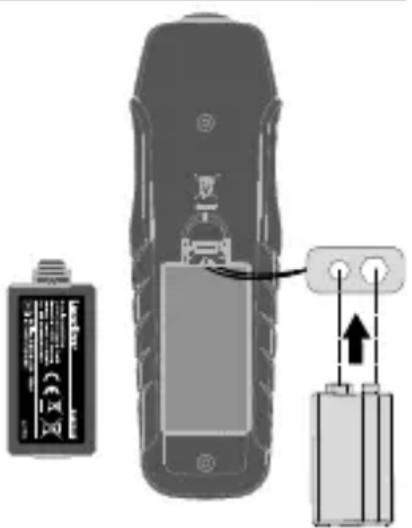

Wkladanie baterii

Otworzyc komore baterii z tylu obudowy i wlozyc baterie 9V. Zwroc uwage na prawidlowa biegunowosc.

! Bezposrednio po wlozeniu baterii urzadzenie jest gotowe do pracy. Nie ma ono walksznika i jest stale aktywne.

Wskazówki dotyczę pomiaru

• W zależnosci od proporcji propanu/butanu i temperatury butle z gazem ze stali są z reguły napelniane w ok. 80% .
• Przyrzad pomiarowy nie są boć stosowany do butli z gazem z tworzywa sztuczkiego.
• Urzadzenia pomiarowej tylko warunkowo{nadaje sie do metalowych butli z qazem-z wyjatkiem butli z qazem cieklym 5 kg i 11 kg ze stali.
• Zanieczyszczenia glowicy pomiarowej i butli z gazem mogę mieć wptyw na pomiar. Dlągo powierzchnie pomiarowej naleź przy(PCZ) wylgotna szmatka.

• Możliwe zakłocenia na butlach z gazem to:

• rdza (rɔwniez w wewnetrznych, niewidocznych mistrjscach)

• hieröwnomierna / zbyt gruba powłoka scianki zewnetrznej
• powstawanie lodu na powierzchni
• wybrzuszone lub zarysowane powierzchnie
• górne i dolne obszary konćowe cylindröw gazowych o zbyt malych promieniach

W celu uniknięcia tych zlokćen naleź przy przechrowadzach pomiar y w czystym, centralnym obszarze butli z gazem w kilku punktach pomiarowych.

• Podczas pomiaru butla z gazem powinna stać w pionie, abyunikné nachylenia poziomu cieczy.
• Zaleca sie Rozpoczecie pomiaru od dofu, aby jak najszybciej okreslic pojadany minimaly poziom napetnienia.
• Doklady poziom napelnienia znajduje sie na powierzchni granicznej między synglami „gaz wystepuju" i „brak gazu".
• Pomiaru nie:noza przypegowadzać na spoinach.

Pomiar poziomu napelnienia

Głowice pomiarowa przyloźyc pionowo do walcowatej powierzchni i docisntag w tej pozycji.

Podczas pomiaru nie dotykać glowicy pomiarowej i dopiero w przypadku negatywnego sygnatu optycznégo (w kolorze czerwonym) delikatnieja skorygować.

W celu uniknięcia uszkodzen nie przyśuwac glowicy pomiarowej po powierzchni.

Urzadzenie wyłacza są automatyczne po 2 sekundach braku aktywnosci.

Wskaźnik sygnatowy

niebieska dioda LED

pomiar trwa

czerwona dioda LED

wynik: pomiar zakończyny,
nie znaleziono gazu

zielona dioda LED

wynik: pomiar zakończy, w aktualnej pozycji wystepuju gaz

dolna czerwona dioda LED pulsuje

niski poziom naładowania baterii.

Wskazówki dotyczé konserwacje i pielegnacje

OczySci czsystkie komponenty lekko zwilzona sciereczka; unika c stosowania srodkow czyszczacych, srodkow do szorowania i rozpuszczalnikow. Przed dluzszym skladowaniem wyjac baterie. Przechowywa urzadzenia w czystm, suchym mistrscu.

Dane Techniczne

Średnica stalowego walca	200 mm...350 mm
Temperatura pracy	0°C...40°C, wilgotnosć powietrza maks. 75% wilgotnosci względnej, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Temperatura składowania	-10°C...60°C, wilgotnosć powietrza maks. 80% wilgotnosci względnej
Zasilanie	9 V bloc E ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Cykle pomiarowe	100.000 pomiarów / składowanie baterii
Wymiary (szer. x wys. x gl.)	146 x 46 x 30 mm
Masa (z bateriaja)	99 g

Zmiany zastrzezone. 24W24

Przepisy UE i usuwanie

Przyrzad spelnilia wzystkie normy wymagane do wolnego obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnie z europejska dyrektywa dotyczna złomu elektryczné i elektronicznego naleź je zbierać i usuwac odzielnia.

Dalsze wskazówki dotyczę bezpieczeniastwa

i informacja dodatkowe patrz:
