GasCheck - Mittauslaitteet Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	LPG-kaasupullojen täyttötason ilmaisin
Merkki	Laserliner
Malli	GasCheck
Kategoria	Mittalaitteet
Mitat (P x L x K)	146 x 46 x 30 mm
Paino (paristo mukaan lukien)	99 g
Virtalähde	9V lohkoparisto (ANSI/NEDA 1604, IEC 6LR61)
Mittausjaksot	Jopa 100 000 mittausta per paristo
Näyttö	LED (sininen, punainen, vihreä)
Äänimerkki	Kyllä
Mittausalue (pullon halkaisija)	200 mm - 350 mm
Käyttötarkoitus	LPG-kaasupullojen (teräs, 5 kg, 11 kg) täyttötason tunnistus
Säilytyslämpötila	-10 °C - 60 °C
Suurin suhteellinen kosteus (säilytys)	80 % RH
Suurin suhteellinen kosteus (käyttö)	75 % RH
Suurin työkorkeus	2000 m
Huolto	Puhdista kostealla liinalla, vältä liuottimia
Turvallisuus	Älä käytä räjähdysvaarallisessa ympäristössä, vältä iskuja ja äärimmäisiä lämpötiloja
Automaattinen sammutus	2 sekunnin käyttämättömyyden jälkeen
Pulloyhteensopivuus	LPG-teräs 5 kg ja 11 kg (muut metallit rajoitettu, muovi ei)
Varoitus	Älä käytä hitsaussaumoille, likaisille tai ruosteisille pinnoille
Päätoiminto	Teräksisten LPG-kaasupullojen täyttötason mittaus

Usein kysytyt kysymykset - GasCheck Laserliner

Kuinka vaihdan Laserliner GasCheck -pariston?

Avaa paristolokero laitteen takana. Aseta 9V lohkoparisto napaisuuden mukaisesti. Laite on heti käyttövalmis.

Mitä laitteen sininen LED tarkoittaa?

Sininen LED tarkoittaa, että mittaus on käynnissä. Pidä mittauspää paikallaan tämän vaiheen aikana.

Mitä punainen ja vihreä LED tarkoittavat?

Punainen LED tarkoittaa kaasun puuttumista mitatussa kohdassa. Vihreä LED tarkoittaa kaasun läsnäoloa (täyttötaso).

Sammuuko GasCheck automaattisesti?

Kyllä, laite sammuu automaattisesti 2 sekunnin käyttämättömyyden jälkeen. Siinä ei ole päälle/pois-kytkintä.

Voiko GasCheckiä käyttää muovipulloille?

Ei, mittalaite ei sovellu muovisiin kaasupulloihin. Se on suunniteltu 5 kg ja 11 kg LPG-teräspulloille.

Kuinka puhdistan laitteen?

Puhdista kaikki osat kevyesti kostealla liinalla. Vältä puhdistusaineita, liuottimia ja hankaavia aineita.

Miksi alempi punainen LED vilkkuu?

Alempi punainen LED, joka vilkkuu, tarkoittaa, että pariston varaus on vähissä. Vaihda paristo uuteen.

Voiko mitata hitsaussaumoista?

Ei, mittausta ei voida suorittaa hitsaussaumoista. Mittaa puhtaalta sylinteripinnalta kaukana hitsaussaumoista.

Kuinka saada tarkka mittaus?

Aseta pullo pystyasentoon. Puhdista mittausalue. Suorita useita mittauksia pullon puhdistetulla keskialueella. Pidä mittauspää paikallaan.

Toimiiko GasCheck muiden metallien kuin teräksen kanssa?

Laite soveltuu jossain määrin metallipulloille, mutta on optimoitu 5 kg ja 11 kg teräspulloille. Tuloksia voivat häiritä ruoste, epätasainen pinnoite tai jää.

KÄYTTÖOHJE GasCheck Laserliner

Lue käyttoohje, oheinen lisalehti "Takuu- ja muut ohjeet" sekä tämän käyttoohjeen lopussa olevan linkin kautta loytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä namä ohjeet ja anna ne laitteen mukana seuraavalle käytäjälle.

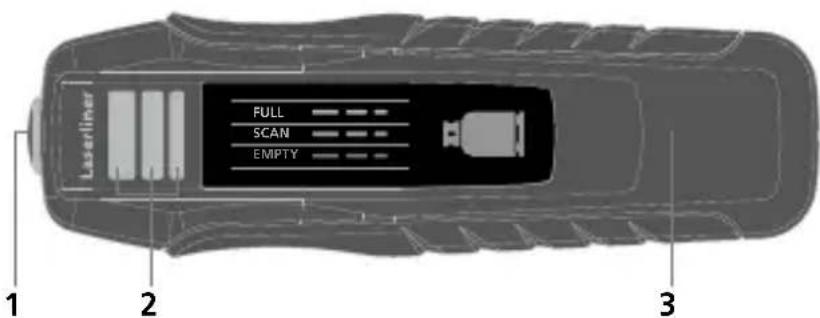

Toiminta / Kaytto

Mittari tunnistaa teräksisen (5 kg / 11 kg) nestekaasupullon (LPG) tayttöasteen. Täytöaste ilmaistaan merkkivaloilla.

1 Mittausppä
2 Signaalin / akun alhaisen varaustilan nayttö
3 Paristolokero (takasivulla)

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  Laitteen rakenteeseen ei saa tehdä mutuktosia.
• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinān aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa kayttä ymparistöissä, joissa rajahdysalttiita kaasuja tai hóryjä.

Turvaohjeet

Sahkömagneettinen sateily

• Mittauslaite tayttä EMC-directiivin 2014/30/EU sähkömagneettista sietokyvä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttröajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käyttävien henkilöiden laheisyydessa. Sateilylva ollvaarallisia vaikutuksia sahköisissä laitteissa tai se voi aiheuttaa niihin hairiöita.

Kaasupulloja koskevia ohjeita

• Mittauspinnan ja kaasupullon mittauspinnan on oltava puhdas eikä siinä saa olla liimaa tai ruostetta.
  Noudata propaani/butaanikaasupullojen turvallisuusohjeita.
• Mittaus ei korvaa asianmukaista jäannöskaasun havitystä.

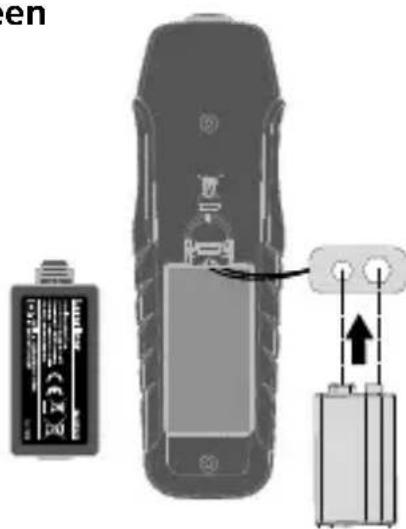

1 Pariston asettaminen laitteeseen

Avaa kotelon takasivulla sijaitseva
paristolokero ja aseta sisään yksi
9V-paristo. Huomaa napaisuus.

! Laite on paristojen asettamisen jälkeen käyttovalmis. Laitteessa ei ole on/off-kytkintä. Laite on siis aina aktiivisena.

Mittausohjeita

• Propaanin / butaanin sekoitussuheesta ja lampotilasta riippuen teraspullot taytetaan n. 80% tayttöasteseen.
• Mittauslaitetta ei voi kayttä muovipulloilla.
• Mittari soveltuu metallipulloille - poikkeuksena 5kg ja 11 kg teraksiset nestekaasupullot - vain rajoitetusti.
• Mittauspa'an ja kaasupullon likaantuminen voi vaikuttaa mittauksiin. Mittauspinnat tulisi siksi pitäa puhtaana kostealla liinalla.

• Mahdollisia hairiosyita ovat:

• Ruostuminen (myös sisäpuolisissa nakymättömissa paikoissa)

• epatasainen / lian paksu pinnoitus ulkoseinassä
• Jäätä pinnalla
• Kolhiintunut tai naarmuuntunut pinta

• kaasupullon liian pieni alempi ja ylempi pää Häiriöiden valttämiseksi on suoritettava useita mittauksia kaasupullon puhdistetulta keskialueelta.

• Mittauksen aikana pullon tulisi olla mahdollisimman pystysuorassa vinon nestepinnan välttämiseksi.

• Suosittelemme, etta mittaus aloitetaan alhaalta halutun minimitaytöasteen mahdollisimman nopeaa loytamista varten.
• Tarkka taytöaste on signaalien "Kaasua lótyi" ja "Ei kaasua" välissää raiapinnassa.
• Mittausta ei voi tehdä hitsaissaumojen kohdalta.

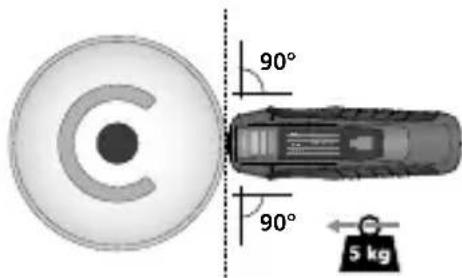

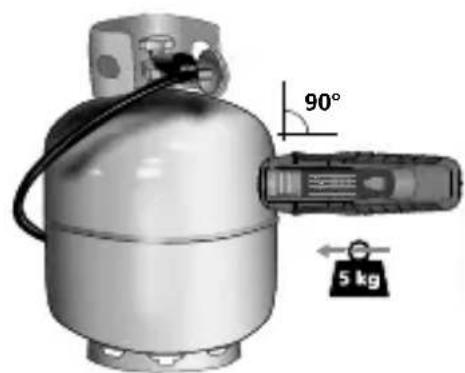

Tayttöasteen mittaus

Aseta mittauspaä pullon pinnalle pystysuoraan ja pidä sitä siinä asennossa.

Pida mittauspaä paikallaan mittauksen aikana ja korjaa kevesti vasta saatuasi negatiivisen signaalin (punainen).

Älä vedä mittauspäätä pinnalla vaurioiden valttämiseksi.

Laite kytkeytyy automaattisesti pois paalta, jos se on 2 s kayttamattomana.

Signaalin

sininen LED

Mittaus käynissä

punainen LED

Tulos: Mittaus suoritettu, kaasua ei loytynyt

vihrea LED

Tulos: Mittaus paattynyt, ko. kohdassa on kaasua

alempi punainen LED vilkkuu

Akun varaus alhainen.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita alakä liuottimia. Ota paristo(t) pois laitteesta pitkän sailytyksen ajaksi. Sälytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot

Teräspullon l⁺pimitta	200 mm...350 mm
Käytölämpötila	0°C...40°C, ilmankosteus maks. 75%rH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta
Varaston l⁺mpötila	-10°C...60°C, ilmankosteus maks. 80%rH
Virtälähde	9V E-Block ANSI/NEDA 1604, 1604A; IEC 6LR61, 6F22
Mittaussyklit 100.000 mittausta	/ akun lataus
Mitat (L x K x S)	146 x 46 x 30 mm
Paino (sis. paristot)	99 g

Tekniset muutokset mahdollisia. 24W24

EY-märärykset ja havittäminen

Laite tayttäa kaikki EY:n sisallä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettä tai havitettäva vanhoja sahkö- ja elektronik-kalaitteita koskevan EY-direktiivin mukaan.

Lisatietoja, turvallisuus- yms. ohjeita: https://packd.li/ll/aqh/in
