SWEET RF0043031A - Köksfläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Elica
Modell	SWEET RF0043031A
Användning	Utvändig avluftning eller invändig recirkulation
Sugkraft	Flera hastigheter (låg, medel, hög) + intensiv (5 minuter)
Belysning	LED (lång livslängd, energibesparing)
Kontroll	Peksensorer
Fettfilter	Metall, diskmaskinssäker
Kolfilter	Aktivt, tvättbart (varannan månad), byte vart tredje år
Minsta installationsavstånd	60 cm (elektrisk spis), 70 cm (gasspis)
Elanslutning	220-240 V (enligt märkplåt)
Luftutloppets diameter	Bestäms enligt anslutningsfläns
Medföljande tillbehör	Fästpluggar, bruksanvisning
Funktioner	Filterlarm (kan aktiveras/avaktiveras)
Underhåll	Månatlig rengöring av fettfiltret; tvätt av kolfiltret varannan månad
Reparerbarhet	LED kan bytas av teknisk service

Vanliga frågor - SWEET RF0043031A ELICA

Vad är minimiavståndet mellan fläkten och spishällen?

Minimiavståndet är 60 cm för elektriska spisar och 70 cm för gas- eller kombispisar. Om anvisningarna för spisen anger ett större avstånd måste det beaktas.

Hur rengör man fettfiltret?

Fettfiltret ska rengöras en gång i månaden för hand med ett milt rengöringsmedel eller i diskmaskin vid låg temperatur och kort program. För att ta bort det, dra i fjäderhandtaget.

När ska kolfiltret tvättas eller bytas?

Kolfiltret (endast i recirkulationsversion) ska tvättas varannan månad i varmt vatten eller i diskmaskin vid 65°C. Torka det i ugnen vid 100°C i 10 minuter. Byt ut det vadderade tyget vart tredje år eller om det är skadat.

Hur aktiverar eller avaktiverar man larmet för mättat kolfilter?

För att aktivera larmet, tryck på knappen 0 i 3 sekunder (ström av), tryck sedan samtidigt på knapparna 1 och 2 i 3 sekunder. De två knapparna blinkar för att bekräfta aktiveringen. Upprepa samma procedur för att avaktivera.

Hur återställer man filterlampan efter rengöring?

Efter rengöring eller byte av filter, med fläkten avstängd, tryck på knappen OFF tills en ljudsignal hörs. Den blinkande lampan (1 för fettfiltret, 2 för kolfiltret) slutar.

Vad gör jag om fläkten inte fungerar korrekt?

Koppla bort fläkten i 5 sekunder, anslut den sedan igen. Om problemet kvarstår, kontakta behörig reparatör.

Kan jag använda fläkten utan fettfilter?

Nej, använd aldrig fläkten utan att gallret är korrekt monterat. Fettfiltret är nödvändigt för att fånga upp fettpartiklar och undvika brandrisk.

Hur byter man LED-lamporna?

Fläkten har LED-belysning. För byte, kontakta endast teknisk support.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan användas i recirkulationsversion (invändig återcirkulation) förutsatt att ett aktivt kolfilter (säljs separat) installeras. Luften avfettas och luktreduceras innan den återförs till rummet.

Hur stänger man av elektroniken för rengöring?

Tryck på knappen OFF i 3 sekunder för att stänga av styrningselektroniken. Denna funktion underlättar rengöring. För att återaktivera, upprepa proceduren.

BRUKSANVISNING SWEET RF0043031A ELICA

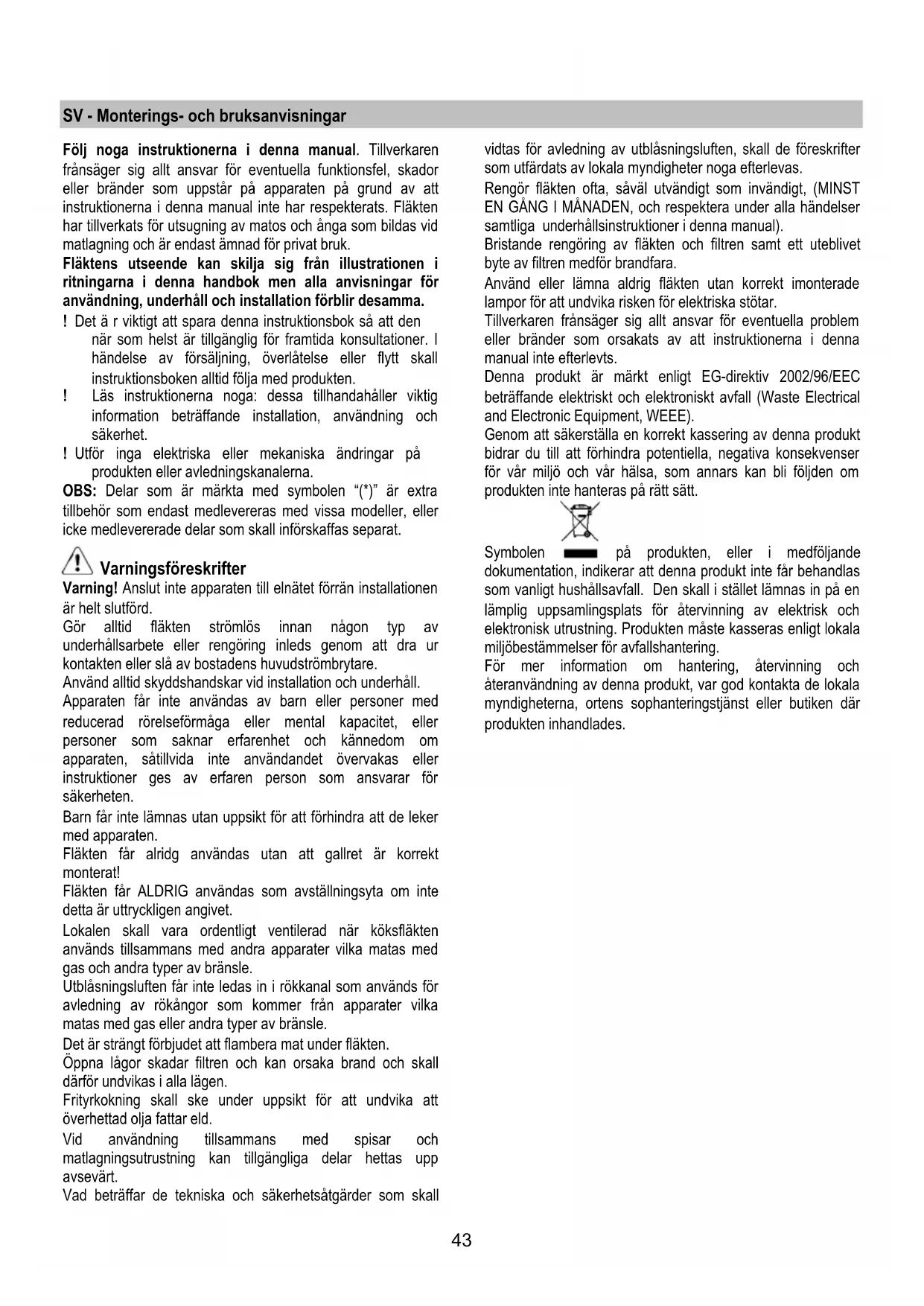

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler brander som uppstar pa apparaten grund av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i rittingarna ienna handbok men alla anvisningar for använding, underhäll och installation Förblir desamma.

! Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlåtelse aller flytt skall\ instruktionsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar på produiten eller avledningskanalerna.

OBS: Delar som ar markta med symbolen (^*) ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slutford.

Gör alltid fläkten strömlös innan nàgon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten aller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhalb.

Apparaten fär inte användas av barn eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätllida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sakerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fãr alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad nar koksflakten anvands tillsammans med andra apparater vilka matas med gas och andra typar av branske.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas aller andra typér av bransle.

Det ar strängt forbudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgangliga delar hettas upp avsevärt.

Vad beträffar de tekniska och sakerhetsåtgärder som skall

vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Rengör fläkten oftà, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelser samtiga underhállsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risiken für elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problemer brander som orsakats av att instruktionerna ienna manual inte afterlevts.

Denna produit ar markt enligt EG-direktiv 2002/96/EEC betraffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om Produkten inte hanteras på ratt satt.

i pā produits, ell er i medfoljende.
erar att denna produit inte fär behandlas avfall. Den skall stället lamnas in pa ene
splats for atervinning av elektrisk och.
n. Produktien maste kasseras enigt lokala ar avfallshantering.

För mer information om hantering, atervinning och ateranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produits inhandlades.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern atercirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländsen.

Avledningsroret skull ha samma diameter som anslutningsflansen.

Varning! Avledningsroret medlevereras inte och skall inforskaffas separat.

Röret skall, även när det ar horisontellt draget, alltid luta latt (cirka 10^ ) uppät, sä att luften latt kan ledas ut ur lokalen.

I det fall fläkten ar forssed med kolfilter skall dessa tas ur.

Rören och utloppsöppingarna i vöggen med vilka fläkten skull anslutas bör ha samma diameter som luftutslappet (anslutningsflänsen).

I det fall man anvander ror och utloppsoppninger i viggen med minded diameter medfor detta en lagre utblasprestanda och en drastisk forhöjning av bullernivan.

Vi avsager oss daffor allt ansvar gallandeenna typ av problem.

! Använd att sä kort rör som möjigt.
! Roret skall vara sa rakt som möjlig (högsta tillatna vinkel på BOjarna 90^ ).
! Undvik stora skillnader i rorets tvarsnittsarea.
! Använd rör vars insida ar sö slät som möjigt.
! Roret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

Installation

Minsta tillatna avstand mellan kokkarlens stodyta pa spishallen och koksflaktes underkant ar 60cm om det ar fragan om en elektrisk spis och 70cm om det ar fragan om gasspis eller kombinerad gashall.

Om spishällens instruktioner anger att större avstand skall detta respekteras.

Elektrisk anslutning

Natspanninger skall motsvara spanninger som anges pa markplaten som sitter innate i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till ett uttag som ar lattillgangliet aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till naret),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran natet i samband med overspanningsklass III, i enlighet med installationsbestammelserna.

Varning! kontrollera innan flaktens krets ansluts med natspanningen att den fungarar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta därfor vartekniska servicekontor i det kabeln skadats.

Montering

Fläkten ar utrustad med fixeringspluggar som passar de fletatyper av vaggartak.Det ar under alla handelser nodvändigt att radfraga en kvalificerad fackman for att forvissa sig om attmaterialen ar lampade for den aktuella typen av vagg/tak.

Väggen/taket skall vara tillräckligt halffast for att bara upp flaktens vikt.

Funktion

Använd en högre hastigkeit om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minuter after avslutad matlagning.

Det ar tillrackligt att vidrora flaktens kommando for att aktivera Funktionerna.

ON/OFF-tangent for Belysning

Tangent for hastighetsval (utsugningseffekt) intensiv - Funktionstid 5 minutes - tryck ingen for att atergå till den tidigare valda hastigheten.

Tangent for hastighetsval (utsugningseffekt) hog

Tangent for hastighetsval (utsugningseffekt) medelhog- närenna tangent blinkar indikerar detta att kolfiltret behover rengoras aller bytas ut.

Signaleringen for det aktiva kolfilters mättning ar normalt avaktiverad, Uteslut elektroniken genom att trycka ned tangenten 0 under 3 sekunder for att aktivera signalen.

Tryck däreter ner tangentema 1 och 2 samtidigt under 3 sekunder, inledningsvis blinkar endast tangent 1, dörefter blinkar bada tangenterna 1 och 2 vilket indikerar att aktiveringen ägt rum. Upprepa forfarandet for att avaktivera signalen, inledningsvis blinkar tangenterna 1 och 2 därefter blinkar endast tangent 1 vilket indikerar att signalen avaktiverats.

Tangent for hastighetsval (utsugningseffekt) lag -närenna tangent blinkar indikerar detta att fettfiltret behöver rengöras.

OFF-tangent for motorn (stand by) - Elektronisk avstängning - Aterställning av signaleringen av rengöring/byte av filter.

OFF MOTOR

Tryck kort pa tangenten for att stanga av motorn.

ATERSTÄLLNING AV FILTERSIGNALERINGEN

Tryck med fungerande flakt och after att ha utfort underhallet pa filtrren ned tangenten tills en akustisk signal aktiveras. Den blinkande lysdioden 1 (fettfiltret) aller 2 (kolfiltret) upphor att blinka.

ELEKTRONISK AVSTANGNING

Tryck in tangenten under 3 sekunder, flaktens elektroniska kontrollfunktion stangs av.

Denna Funktion ar till hjälp i samband med rengöring avprodukten.

For att aktivera den elektroniska Funktionen igen upprepas operationen.

I det fall eventuella Funktionstörninger uppstár skall den elektriska anslutningen kopplas ifrám

under minst 5 sekunder genom att kontakten dras ur, innan servicetjänst kontaktas. Om Funktionstörningen fortssätter, kontakta servicekontoret.

Underhäll

Varning! Gör alltid fläkten strömlös innan一定程度 typ av unterhällsarbete aller rengöring inleds genom att slå ifràn bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med samma underhállsintervall som für fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter sominnehaller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Följ därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande unterhalb aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ darüber ovanstaende instruktioner noga.

Fettfilter

Fig. 19-25

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en (eller nar indikatorn for filtres mattning - om sadan finns pa er modell - anger att detta ar nodvändigt), med ett milt rengöringsmedel, for hand ell er i diskmaskin, med lag temperatur och kort program.

Vi tvattiskmaskin kan fettfiltret av metall missfargas utan att detta pà nagot satt paverkar filtres uppsugningsförmága.

När filret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 23

Kolfiltret fangar upp obehagiga odörer som uppstár i samband med matlagningen.

Kolfiltret börtvättas varannan mänad (eller när signalsystemet for filtrets mättning - i det fall den aktuella modellen ar utrustad med att sändant- signalerar detta) med varmt vatten och ett lampligt rengöringsmedel, aller diskas i diskmaskin, 65^ (i det fall filtret diskas i diskmaskin skall en komplette tvattcykel koras utan annan disk i maskinen).

Krama forsiktig ur overflodtigt vatten utan att skada filtret, torka det direfter i ungen i 10 minuter, 100^ .

Byt ut dynan var 3:dje ar ell er sa fort filten uppvisar skador.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 ganger langre livslängd jamfort med konventionella lampor och mojiggör en energibesparing på 90% .

Kontakta det teknika servicekontoret for byte av lysioderna.
