Produkttyp	Dunstabzugshaube
Marke	Elica
Modell	SWEET RF0043031A
Verwendung	Außenabluft oder Umluftbetrieb
Absaugleistung	Mehrere Geschwindigkeiten (niedrig, mittel, hoch) + Intensivstufe (5 Minuten)
Beleuchtung	LED (langlebig, energiesparend)
Steuerung	Sensortasten
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter	Aktiv, waschbar (alle 2 Monate), Austausch alle 3 Jahre
Mindestabstand	60 cm (Elektroherd), 70 cm (Gasherd)
Stromversorgung	220-240 V (laut Typenschild)
Luftauslassdurchmesser	Abhängig vom Anschlussflansch
Mitgeliefertes Zubehör	Befestigungsdübel, Bedienungsanleitung
Funktionen	Filteralarm (aktivierbar/deaktivierbar)
Wartung	Monatliche Reinigung des Fettfilters; Aktivkohlefilter alle 2 Monate waschen
Reparierbarkeit	LED austauschbar durch den technischen Kundendienst

Häufig gestellte Fragen - SWEET RF0043031A ELICA

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 60 cm bei Elektroherden und 70 cm bei Gas- oder Mischherden. Wenn die Anweisungen des Kochgeräts einen größeren Abstand vorgeben, ist dieser zu beachten.

Wie reinige ich den Fettfilter?

Der Fettfilter muss einmal im Monat von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm gereinigt werden. Zum Abnehmen den federbelasteten Griff ziehen.

Wann muss der Aktivkohlefilter gewaschen oder ausgetauscht werden?

Der Aktivkohlefilter (nur bei Umluftbetrieb) muss alle zwei Monate mit heißem Wasser oder in der Spülmaschine bei 65°C gewaschen werden. Im Backofen bei 100°C 10 Minuten trocknen. Das Steppgewebe alle 3 Jahre oder bei Beschädigung ersetzen.

Wie aktiviere oder deaktiviere ich den Filteralarm für den Aktivkohlefilter?

Zum Aktivieren des Alarms drücken Sie die Taste 0 3 Sekunden lang (bei ausgeschaltetem Gerät), dann gleichzeitig die Tasten 1 und 2 3 Sekunden lang. Beide Tasten blinken zur Bestätigung. Wiederholen Sie denselben Vorgang zum Deaktivieren.

Wie setze ich die Anzeige für die Filtersättigung nach der Reinigung zurück?

Nach Reinigung oder Austausch der Filter drücken Sie bei ausgeschalteter Dunstabzugshaube die Taste OFF bis zum akustischen Signal. Die blinkende Anzeige (1 für Fettfilter, 2 für Aktivkohlefilter) erlischt.

Was tun, wenn die Dunstabzugshaube nicht richtig funktioniert?

Trennen Sie die Dunstabzugshaube für 5 Sekunden vom Netz und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den zuständigen Reparaturdienst.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden?

Nein, niemals die Dunstabzugshaube ohne korrekt montierten Gitter verwenden. Der Fettfilter ist unerlässlich, um Fettpartikel zurückzuhalten und Brandgefahr zu vermeiden.

Wie wechsle ich die LED-Lampen?

Die Dunstabzugshaube verfügt über eine LED-Beleuchtung. Wenden Sie sich zum Austausch ausschließlich an den technischen Kundendienst.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb genutzt werden, sofern ein Aktivkohlefilter (separat erhältlich) installiert wird. Die Luft wird entfettet und desodoriert, bevor sie in den Raum zurückgeführt wird.

Wie schalte ich die Elektronik für die Reinigung aus?

Drücken Sie die Taste OFF 3 Sekunden lang, um die Steuerelektronik auszuschalten. Diese Funktion erleichtert die Reinigung. Zum Reaktivieren wiederholen Sie den Vorgang.

BEDIENUNGSANLEITUNG SWEET RF0043031A ELICA

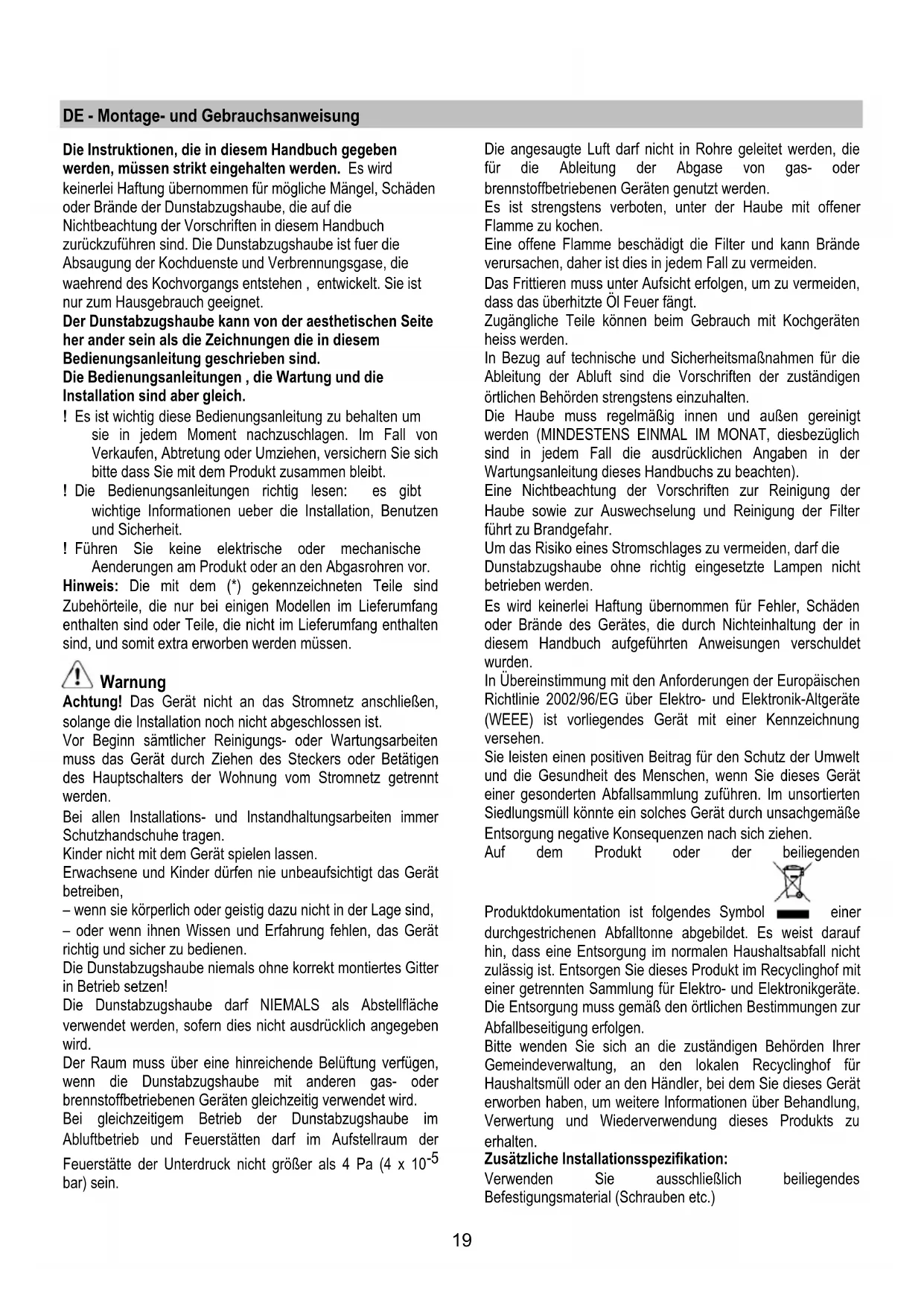

DE Montage- und Gebrauchsanweisung

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die wahrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem Bedienungsanleitung geschrieben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichert Sie sichitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lessen: es gibt wichtige Informationen über die Installation, Benutzten und Sicherheit.
! Führren Sie keine elektrische oder mechanische Aenderungen am Produkt oder an den Abgasrohren vor.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sãmtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielten halten.

Erwachsene und Kinder)durfen Nie unbeaufsichtigt das Gerat betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn他们在 Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube damit NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10 ^-5 bar) sein.

Die angesaugte Luftarf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhützte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jeder Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung.

Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie these Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Zusätzliche Installationsspezifikation:

Verwenden Sie ausschließlich beiliegendes

Befestigungsmaterial (Schrauben etc.)

Verwenden Sie ausschließlich die in dieser Anleitung beschrieben Schrauben und deren vorgegeben Längen!

WARNING! Installation der Schrauben und

Befestigungsmaterial die NICTT gemäß dieser Anleitung durchgefuhrt wurden, kann zu einem elektrischen Schlag führen!

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutz anzubRINGenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht gefeliefert und soll separat angekauft werden.

Das Abluftrohr muß denselben Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach obenGENeigt sein (ca. 10% ),daimt die Luft ungehindert ins Freie abgeleitet werden kann.

Note. Sollte die Dunstabzugshaube mit Aktiv-kohtlefilter versehen sein, so muß dieser entfern werden.

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selbst Durchmesser wie der Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drasticische Zunahme der Gerauschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
! Die Innenfläche der Rohrs muss so glatt wie möglich sein
! Verwenden Sie ausschließlich Rohre aus zugelassenen Material.

Umluftbetrieb

EsisteinAktiv-Kohlefilter zu benutzenderbeiHhem Fachhandlererhaltlichist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 60cm im Fall von elektrischen Kochfeldern und 70cm im Fall von Gas- oder kombinierten Herden nicht entsprechieren.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfehlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.

Zur Auswahl der Funktionen der Haube genugts, die Tasten zu berühren.

Taste Licht EIN/AUS

Auswahltaste für Intensivstufe (Saugstarke) - Dauer 5 Minuten - noch einmal drücken, um zur vorhergehenden Einstellung zusückzukehren.

Auswahltaste für hohe Saugstärke

Auswahltaste für die mittlere Saugstärke – wenn sie blinkt, muss der Kohlefilter gereinigt oder ausgewechselt werden.

These Anzeigefunktion ist normalerweise nicht aktiv. Um sie zu aktivieren, schliessen Sie den elektronischen Datenautausch aus, indem Sie die Taste 0 3 Sekunden gedrück halten.

Anschliessend halten Sie die Tasten 1 und 2 3 Sekunden gleichzeitig gedrückt; die Taste 1 wird als Erste blinken, dann blinken die beiden Tasten 1 und 2 zusammen. Dessen Vorgang wiederholen, um die Anzeigefunktion zu deaktivieren. In thisem Fall fangen die Tasten 1 und 2 zuerst an, zusammen zu blinken, Wenn die Anzeigefunktion deaktiviert ist, schaltet sich die Taste 2 aus und Taste 1 blinkt weiter.

Auswahltaste für die niedrige Saugstärke – wenn sie blinkt, muss der Fettfilter gereinigt werden.

Taste Motor AUS (Stand-by) - Abschaltung der Elektronik - Reset der Filtersattigungsanzeige.

MOTOR AUS

Kurz drucken, um den Motor auszuschalten.

RESET FILTERSÄTTIGUNGSANZEIGE

Nachdem Sie die Filter gereinigt bzw. ausgewechselt haben, betätigen Sie die Taste bei eingeschalteter Haube, bis der Signaton ausgelost wird. Die blinkende Led 1 (Fettfilter) oder 2 (Aktivkohlefilter) hört auf, zu blinken.

AUSSCHALTEN DER ELEKTRONIK

Wenn man die Taste 3 Sekunden lang gedrückt halt, wird die Steuerungselektronik der Haube abgeschaltet.

These Funktion kann bei der Reinigung des

Produktsdienlich sein.

Um die Elektronik wieder einzuschalten, genugt es die Taste nochomal wieiben beschreiben zu drucken.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl inner als auch außen führigereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzufahren sind.

Fettfilter

Bild 19-25

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und einem Kurzspulgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine verfarben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 23

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter kann alle zwei Monate (oder bei Anzeige der Filtersattigungsanzeige, wenn vorhanden) mit warmem Wasser und geeigneten Reinigungsmitteln oder in der Spulmaschine zu 65^ gewaschen werden (beim Waschen in der Spulmaschine ein komplettes Waschprogramm ohne Geschirr im Geschirrspüller durchlaufen setzen).

Das überschüssige Wasser entfern, ohne darauf den Filter zu beschädigen; danach den Filter zu 100^ für 10 Minuten in den Ofen legen, umihn vollständig zu trocknen.

Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedem Mal dann, wenn es beschädigt ist.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermögen eine optime Beleuchting der Kochfläche. Sie haben eine Leistungsdbauer, die das Zehnfache deren der traditionellen Lichter ist undieten eine Energieersparnis bis zu 90% .

Um die Leds mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

emhaeten ingen. Hvis feilfunktionen fortsaetter, bedes man kontakte servicetjenesten.

Vedligeholdelse
