SWEET RF0043031A - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Elica
Model	SWEET RF0043031A
Uporaba	Zunanji odvod ali notranje kroženje
Sesilna moč	Več hitrosti (nizka, srednja, visoka) + intenzivna (5 minut)
Osvetlitev	LED (dolga življenjska doba, varčevanje z energijo)
Upravljanje	Tipke na dotik
Filter proti maščobi	Kovinski, pralen v pomivalnem stroju
Ogljeni filter	Aktiven, pralen (vsaka 2 meseca), zamenjava vsaka 3 leta
Minimalna razdalja namestitve	60 cm (električna kuhalna plošča), 70 cm (plinska kuhalna plošča)
Električni napajalnik	220-240 V (glede na tipsko tablico)
Premer odvodne odprtine	Določiti glede na priključno prirobnico
Priložena dodatna oprema	Montažni vložki, navodila za uporabo
Funkcije	Alarm zasičenosti filtrov (možnost vklopa/izklopa)
Vzdrževanje	Mesečno čiščenje filtra proti maščobi; pranje ogljenega filtra vsaka 2 meseca
Popravljivost	LED zamenljiva s strani tehnične službe

Pogosto zastavljena vprašanja - SWEET RF0043031A ELICA

Kakšna je minimalna razdalja med napo in kuhalno ploščo?

Minimalna razdalja je 60 cm za električne kuhalne plošče in 70 cm za plinske ali mešane kuhalne plošče. Če navodila kuhalne naprave določajo večjo razdaljo, jo je treba upoštevati.

Kako očistiti filter proti maščobi?

Filter proti maščobi je treba očistiti enkrat mesečno ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Za demontažo potegnite ročaj za sprostitev z vzmetjo.

Kdaj je treba oprati ali zamenjati ogljeni filter?

Ogljeni filter (samo v različici s kroženjem) je treba prati vsaka dva meseca v vroči vodi ali v pomivalnem stroju pri 65°C. Posušite ga v pečici pri 100°C 10 minut. Zamenjajte prešito tkanino vsaka 3 leta ali če je poškodovana.

Kako vklopiti ali izklopiti alarm zasičenosti ogljenega filtra?

Za vklop alarma pritisnite gumb 0 za 3 sekunde (izklopljen), nato hkrati pritisnite gumba 1 in 2 za 3 sekunde. Oba gumba utripata za potrditev vklopa. Za izklop ponovite isti postopek.

Kako ponastaviti indikator zasičenosti filtrov po čiščenju?

Po čiščenju ali zamenjavi filtrov, ko je napa izklopljena, pritisnite tipko OFF do zvočnega signala. Utripajoča lučka (1 za filter proti maščobi, 2 za ogljeni filter) preneha.

Kaj storiti, če napa ne deluje pravilno?

Izključite napo za 5 sekund, nato jo ponovno vključite. Če težava ostane, se obrnite na pristojni servis.

Ali lahko uporabljam napo brez filtra proti maščobi?

Ne, nikoli ne uporabljajte nape brez pravilno nameščene rešetke. Filter proti maščobi je bistven za zadrževanje maščobnih delcev in preprečevanje nevarnosti požara.

Kako zamenjati LED žarnice?

Napa ima LED osvetlitev. Za zamenjavo se obrnite samo na tehnično podporo.

Ali se napa lahko uporablja v načinu kroženja?

Da, napa lahko deluje v različici kroženje (notranje kroženje), pod pogojem, da je nameščen aktivni ogljeni filter (prodaja se ločeno). Zrak se razmasti in razdiši, preden se vrne v prostor.

Kako izključiti elektroniko za čiščenje?

Pritisnite tipko OFF za 3 sekunde, da izključite krmilno elektroniko. Ta funkcija olajša čiščenje. Za ponovni vklop ponovite postopek.

NAVODILA ZA UPORABO SWEET RF0043031A ELICA

Tlačidlo ON/OFF osvetlenie

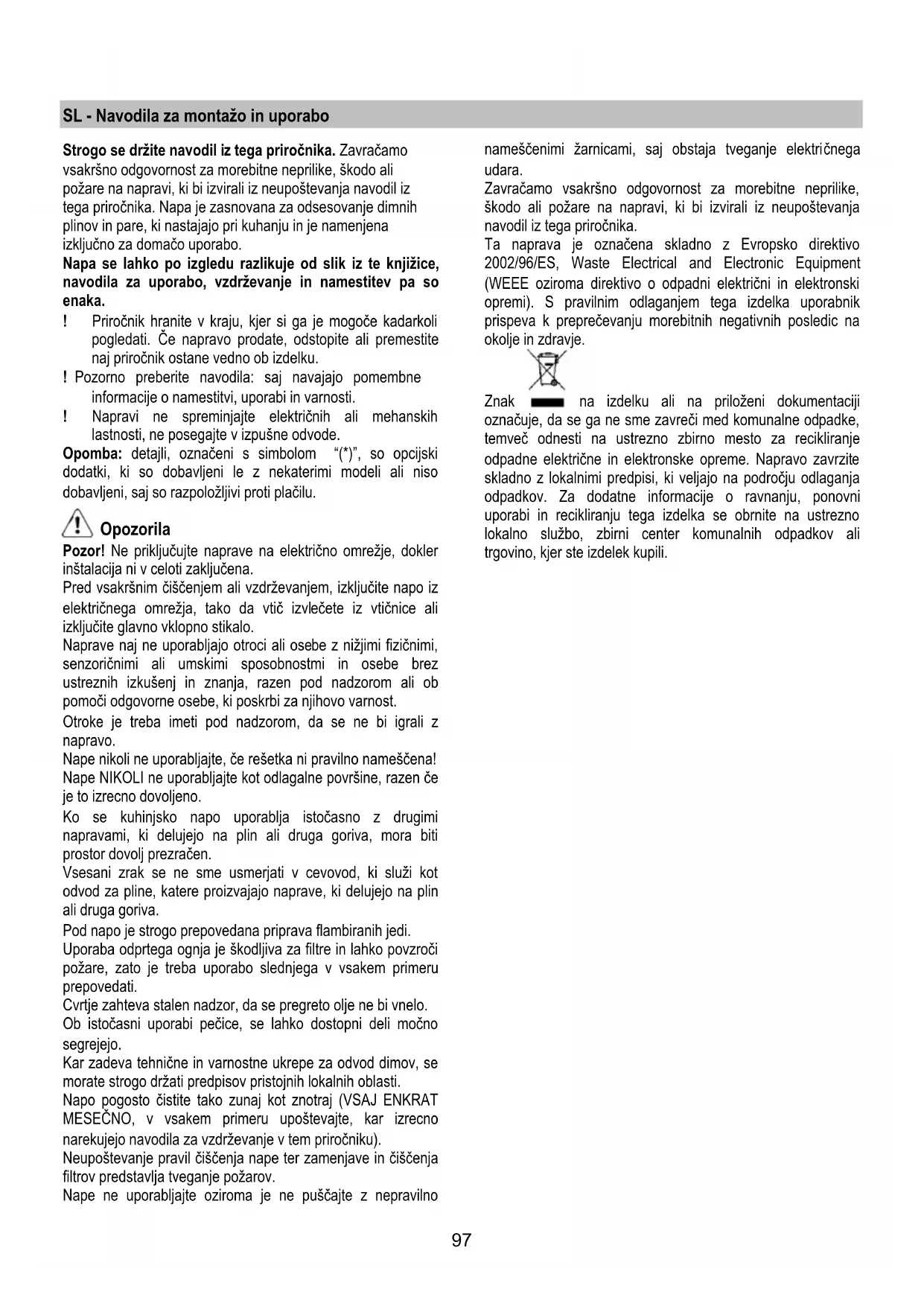

Strogo se držite navodil iz tega priročnika. Zavracamo vsakrsno odgovornost za morebitne neprilike, skodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nestajajo pri kuhanju in je namenjena izključno za domaco uporabo.

Napa se lahko po izgledu razlikuje od sik iz te knjižice, navodila za uporabo, vzdřevanje in namestitev pa so enaka.

! Priročnik hranite v kraju, kjer si ga je mogoće kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
! Pozorno preberite navodila: sj navajajo pomembne informacione o namestitvi, uporabi in varnosti.
! Napravi ne spreminjaje elektrichnih ali mehanskihlastnosti, ne posegajte v izpušne odvode.

Opomba: detajli, oznaceni s simbolom (*) , so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpaložljivi proti placilu.

Opozorila

Pozor! Ne priključujte naprave na elektrichno omrežje, dokler instalacija ni v celoti zakljucena.

Pred vsakrsnim cischenjem ali vzdrrzevanjem, izkljucite napo iz elektricnega omrezja, takao dtvic izvlecate iz vtnicale ali izkljucite glavno vklopno stikalo.

Naprave naj ne uporabljajo otroci ali osebe z nizjimi fizičnimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Nape NIKOLI ne uporabljaje kot odlagalne povrsine, razen ce je to izrecno dovoljeno.

Ko se kuhnjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezračen.

Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih Jedi.

Uporaba odprtega ognja je skodljiva za filtrne in lahko povzroci požare, zato je treba uporabo slednjega v vsakem primuru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istorcasni uporabi pečice, se lahko dostopni deli močno segrejejo.

Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, se morate strogo drzati predpisov pristojnih lokalnih oblasti.

Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primuru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku).

Neuostoceanje pravil ciscenja nape ter zamenjave in ciscenjafiltrov predstavlja tveganje pozarov.

Nape ne uporabljaje oziroma je ne puscajte z nepravilno

nameščenimi Žarnicami, saj obstaja tveganje elektricnega udara.

Zavracamo vsakrsno odgovornost za morebitne neprilike, skodo ali pozare na napravi, ki bi izvirali iz neupostevanja navodil iz tega prirocnika.

Ta naprava je označena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na prilozeni dokumentaci joznačuje, da se ga ne sme zavreci med komunalne opadke, temveč odnesti na ustrezno zbirno mesto za reciklaranje opadne elektricne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja opadkov. Za dodatne informacije o ravnanju, ponovni uporabi in reciklaranju tega izdelka se obrnite na ustrezno lokalno sluzbo, zbirni center komunalnih opadkov ali trgovino, kjer ste izdelek kopili.

Uporaba

Napa je izdelana za uporabo v odzračevalni razlicici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

Premer odvodne cevi mora biti enak premeru spojnega obrocka.

Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

V horizontalem odseku mora biti cev rahlo nagnjena navzgor (priblizno 10^ ), takao zrak laje izhaja navzven.

Ce je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manji si premer, bo vplivala na zmanjsanje ueinkov sesanja in moeno poveeala hrupnost.

Zato za takto delovanje odklanjamo vsakrsno odgovornost.

! Cevovod Naj bo dolg toliko, kolikor znaša majmanjsa nujna dolžina.
! Cevovod naj ima Čim manj krivin (največji kot upogiba: 90°).
! Izogibajte se izrazitim spremembam smeri cevovoda.
Notranjost cevovoda naj bo cim bolj gladka.
! Material, iz kateregga je izdelan cevovod, mora biti skladen z normativi.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni mascoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporno povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostore ne sme biti manjsa od 60cm pri elektrichnih stedilnikih in 70cm pri plinskih ali mešanih stedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Elektricna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki zlastnostmi, namesceni vnotranjosti nape. Ce ima napa vtic, slednjega vstavite vvticnico, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bodostopno tudi po vgradnji naprave. Ce napa nima vtica (neposredna povezava na omrezej) ali se vtich nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omreza v pogojih prenapestega razreda III, skladno s predpisi o instalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namešcen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega narocite pri servisni sluzbi.

Montaža

Napi so priloženi pritrdilni vložki, primeri na večji del sten/stropov. Vseeno pa se je treba obriniti na usposobljenegro tehnika, ki vam bo potrdil ustreznost materialov glede na vrst stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvisjo hitrost. Priporoćamo vam, da prezračevanje vljucite 5 minut pred pričetkom kuhanja in ga pustite delovati še priblžno 15 minut po končanem kuhanju.

Tipka za izbiro visoke hitrosti (sesalna moč)

Tipka za izbiro srednje visoke hitrosti (moči delovanja) - utripanje svetilke označuje, da je treba oprati ali zamenjati ogleni filter. Ta signalizacija je obićajno deaktivirana. ČeŽelite signalizacijo aktivirati, pritsnite tipko 0 in jo zadržite pritsnjeno 3 sekunde, da izkljucite elektroniko.

Zatem socasno pritsinite tipki 1 in 2 ter ju zadržite pritsinjeni 3 sekunde. Sprva utripa samo tipka 1, nato pa pričneta utripati obe tipki 1 in 2 v znak aktivacije signalizacije. ČeŽelite signalizacijo deaktivirati, ponovite postopek. Sprva bosta utripali tipki 1 in 2, nato pa le tipka 1 v znak deaktivacije signalizacije.

Tipka za izbiro nizke hitrosti (sesalna moč) - utripajoca oznacuje, da je treba oprati masćobni filter.

Tipka izklop (OFF) motorja (stand by) - Izklop elektronike - Ponastavitev signalizacije pranja/zamenjave filtrov IZKLJUCITEV (OFF) MOTORJA

Kratko pritisnite za izklop motorja.

PONASTAVITEV SIGNALIZACIJE FILTROV

Z vkljuceno napo, po ciscenju oziroma menjavi filtrov, pritisnite tipko in jo zadrzite pritsnjeno, dokler se ne oglasi zvočni signal. Utripajoca LED svetilka 1 (maščobni filter) ali 2 (ogleni filter) preneha utripati.

IZKLOPE ELEKTRONIKE

Pritisnite tipko in jo zadržite pritsnjeno 3 sekunde, da izkljuci se elektronika, ki upravlja napo.

Ta funkcija je uporabna pri cišćenju nape.

Za ponovno vkljucitev elektronike zadošca ponoviti postopek.

Vprimeru morebitnih nepravalnosti delovanja, preden se

obrnete na servisno sluzbo, za vsaj 5 sekund izkljucite elektricno napajane naprave, takao vtic izvlecate iz vticnice in ga nato ponovno vstavite. Ce bi se nepravlno delovanje nadaljevalo, se obrnite na servisno sluzbo.

Vzdrževanje

Pozor! Pred vsakrsnim cischenjem ali vzdrrzevanjem izkligcite elektricno napajane nape, takdo va tvič izvlecete iz vtičnice ali izklopite glavno stikalo.

Cischenje

Napa zahteva pogosto cischenje, takozunaj kot znotraj.

Za ciscenje uporabljaje krpo, navlazeno s tekocimi nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLAI

Pozor: Neupostevanje pravil za ciscenje naprave in zamenjavo filtrov predstavlja tveganje pozarov. Zato vam svetujemo, da sledite priporočem im navodilom.

Zavracamo vsakrsno odgovornost za morebitno skodo na motorju in pozare, ki bi bili posledica neprimernega vzdkrivanja ali neupostevanja zgornjih opozoril.

Maščobni filter

SI. 19-25

Zastavlja masčobne delce, ki nastajajo pri kuhanju.

Ocistiti ga je treba enkrat mesećno (ali takrat, ko system, ki zaznava zasićenost filtrov - Če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), z ne agresivnimi detergenti, roćno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maschobni filter lahko razbarva, toda njegove filtrinne značilnosti se nikakor ne spremenijo.

Za demontazo mascobnegafiltra povlecite odklopno rocico na vzmet.

Ogleni filter (samo za obtočno razlicico)

SI. 23

Zadrzije neprijetne vonjave, ki nestajajo pri kuhanju.

Ogleni filter operite vsaka dva mesea (ali takrat, ko system, ki zaznava zasičenost filtrov - ce je pri vašem modelu predviden - opozori na to potrebo). Perete ga lahko ročno, v topli vodi z ustrezniimi detergenti oziroma v pomivalnem stroju pri 65^ (v primeru pranja v pomivalnem stroju izvedite popolni cikel brez posode v stroju).

Obrišite odvečno vodo, ne da bi filter poskodovali. Nato pa ga položite v pečico za 10 minut pri 100^ , tak do se dodobra osuši.

Filtrirni vložek zamenjaje vsaka 3 leta oziroma vsakič, ko na njem opazite poškodbe.

Zamenjava zarnic

Napa ima systemd osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljaco optimalno osvetlitev in do 10-krat daljišoŽiviljenjsko dobo vprimerjavi sklacičnimižarnicami ter 90% prihranek elektrICIne energije.

Za zamenjavo zarnic se obnite na poprodajno sluzbo.
