SWEET RF0043031A - Kjøkkenvifte ELICA - Gratis bruksanvisning og manual

Produkttype	Kjøkkenhette
Merke	Elica
Modell	SWEET RF0043031A
Bruk	Utendørs avtrekk eller innendørs resirkulering
Sugestyrke	Flere hastigheter (lav, middels, høy) + intensiv (5 minutter)
Belysning	LED (lang levetid, energieffektiv)
Kontroll	Berøringsknapper
Fettfilter	Metall, oppvaskmaskinsikkert
Kullfilter	Aktivt, vaskbart (hver 2. måned), skiftes hvert 3. år
Minimum installasjonsavstand	60 cm (elektrisk komfyr), 70 cm (gasskomfyr)
Strømforsyning	220-240 V (i henhold til typeskiltet)
Luftuttaksdiameter	Bestemmes i henhold til tilkoblingsflensen
Medfølgende tilbehør	Festekroker, bruksanvisning
Funksjoner	Filtermetningsalarm (kan aktiveres/deaktiveres)
Vedlikehold	Månedlig rengjøring av fettfilter; vask av kullfilter hver 2. måned
Reparerbarhet	LED kan skiftes av teknisk service

Ofte stilte spørsmål - SWEET RF0043031A ELICA

Hva er minimumsavstanden mellom hetten og koketoppen?

Minimumsavstanden er 60 cm for elektriske komfyrer og 70 cm for gass- eller kombinerte komfyrer. Hvis instruksjonene for koketoppen angir en større avstand, må dette tas hensyn til.

Hvordan rengjøre fettfilteret?

Fettfilteret må rengjøres en gang i måneden for hånd med et ikke-aggressivt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur og kort program. For å demontere, trekk i fjærhåndtaket.

Når må kullfilteret vaskes eller skiftes?

Kullfilteret (kun i resirkuleringsversjon) må vaskes hver annen måned i varmt vann eller i oppvaskmaskin ved 65°C. Tørk det i stekeovn ved 100°C i 10 minutter. Skift det stoppede stoffet hvert 3. år eller hvis det er skadet.

Hvordan aktivere eller deaktivere metningsalarmen for kullfilteret?

For å aktivere alarmen, trykk på knappen 0 i 3 sekunder (uten strøm), og trykk deretter samtidig på knappene 1 og 2 i 3 sekunder. Begge knappene blinker for å bekrefte aktivering. Gjenta samme prosedyre for å deaktivere.

Hvordan tilbakestille filtermetningsindikatoren etter rengjøring?

Etter å ha rengjort eller skiftet filtrene, med hetten avslått, trykk på OFF-knappen til det høres et lydsignal. Den blinkende indikatoren (1 for fettfilter, 2 for kullfilter) stopper.

Hva gjør jeg hvis hetten ikke fungerer som den skal?

Koble hetten fra strømmen i 5 sekunder, og koble den til igjen. Hvis problemet vedvarer, kontakt kompetent reparasjonstjeneste.

Kan jeg bruke hetten uten fettfilter?

Nei, aldri bruk hetten uten at grillen er riktig montert. Fettfilteret er avgjørende for å holde tilbake fettpartikler og forhindre brannfare.

Hvordan skifte LED-pærer?

Hetten har LED-belysning. For utskifting, kontakt kun teknisk assistanse.

Kan hetten brukes i resirkuleringsmodus?

Ja, hetten kan fungere i resirkuleringsversjon (innendørs resirkulering) forutsatt at det installeres et aktivt kullfilter (selges separat). Luften avfettes og desodoriseres før den slippes tilbake i rommet.

Hvordan deaktivere elektronikken for rengjøring?

Trykk på OFF-knappen i 3 sekunder for å deaktivere styringselektronikken. Denne funksjonen gjør rengjøring enklere. For å aktivere igjen, gjenta operasjonen.

BRUKSANVISNING SWEET RF0043031A ELICA

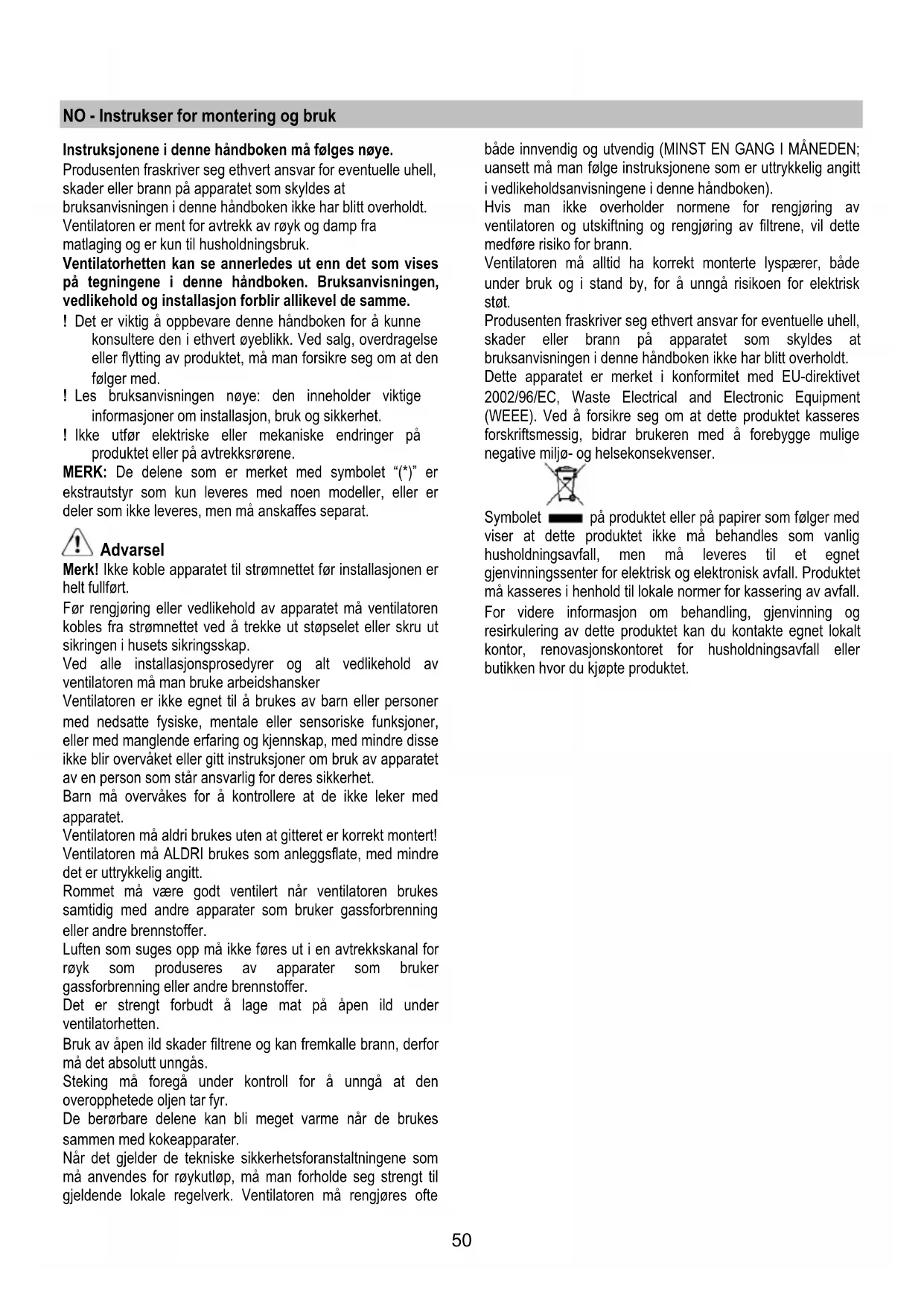

NO Instrukser for montering og bruk

Varningsforeskrifter

Instruksjonene i dette handboken ma følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forblir allikevel de samme.

! Det er viktig Å oppbevare dette handboken for Å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flyting avprodukter, på man forsikre seg om at den følger med.
! Les bra克斯visingen nøye: den ineholder viktige informasjoner om installationsjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på produitet eller på avtrekskrøne.

MERK: De delene som er merket med symbolet (^*) er ekstrautstyr som kun leveres med noen modeller, aller er deler som ikke leveres, men mA anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til stromnettet ffor installasjonen er helt fullfør.

För rengjöring eller vedlikehold av apparatet ma ventilatoren kobles fra strømnettevadtrekke ut stopseletller skru ut sikringen i husets sikringsskap.

Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren ma man bruke arbeidshansker

Ventilatoren er ikke egnet til á brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, medindreppe icke blir overvåket eller gitt instruksjoner ombru kcv apparatet av en person som star ansvarlig foreres sikkerhet.

Barn ma overvåkes for a kontrollere at de/DDleke leker med apparatet.

Ventilatoren ma aldri brukes uten at gitteret er korrekt monter!

Ventilatoren ma ALDRI brukes som anleggsflate, med minre det er uttrykkelig angitt.

Rommet må vår godt ventiliert när ventilatoren brukes samtidig med andre apparater somBruker gassforbrenning eller andre brennstoffer.

Luften som suges opp må ikke fores ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.

Det er strengt forbudt Å lage mat på äpen ild under ventilatorhetten.

Bruk av āpen ild skader filtrène og kan fremkalle brann, derfor ma det absolut unngas.

Steking mä foregå under kontroll for a unngå at den overopphete de oljen tar fyr.

De berorbare delene kan bli meget varme nár de brukes sammen med kokeapparater.

När det gjelder de tekniske sikkerhetsforanstaltningene som ma anvendes for røy Kutlop, ma man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren ma rengjores ofte

bade innvendig og utvendig (MINST EN GANG I MANEDEN; uansett m am folge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i dette handboken).

Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.

Ventilatoren ma alltid ha korrekt monterte lyspaerer, bade under bruk og i stand by, for a unnga risikoen for elektrisk stot.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann pa apparatet som skyldes at bruksanvisningen i/DDne handboken icke har blitt overholdt.

Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at dette produit kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet à produit eterpapireresomfolgermed viser at dette produit itke ma behandles som vanlig husholdningsavfall, men m a leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet ma kasseres i henhold til lokale normer for kassering av avfall.

For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall aller butikken hvor du kjøpte produit.

Bruksmåte

Ventilatorhetten er laget for a brukes med direkte avtrekk der avtrekksluften fores ut i friluft, ell er med resirkulering av avtrekksluften.

Direkte avtrekk

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsflensen.

Diameteren i avlopsroret ma tilsvare diameteren pa til Slutningsringen.

Bemerk! Avlopsroret er ikke medlevert, men mA kjøpes separat.

Pá den vannrette delen skal røret ha enlett inklinasjon oppover (cirka 10^ ), sik at det lettere kan føre ut luften.

Hvis ventilatoren er utstyrt med kullfibre, ma disse fjernes.

Koble ventilatoren til rør og avtrekksapning i veggen med en diameter tilsvarende luftuttaket (koblingsfensen).

Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et sa kort ror som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vaere skarpere enn 90^
Unngå drastiske endringer i rørets tverrnitt.
! Bruk et rør som er sá glatt som mulig på innsiden.
! Rormaterialet mā vare godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i dette versjonden, er det ndvendig a installere et ekstra filtersystem basert på aktiv kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren ma ikke vare på minre enn 60cm nár det gjelder elektriske cokeplater og 70cm nár det gjelder gassbluss og kombinerte koketopper.

Dersom braksanvisingen for et gasskoekapparat opererer med en storre avstand, maijke overholds.

Elektrisk tilslutning

Nettspenningen må vare i samsvar med den elektriske spentninger som angis på typeskitetinneventatoren. Hvis det følger med stopsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må varelett tilgengelig ogsa etterinstallasonen. Hvis det ikke følger med stopsel (direkte koblig tonstrømnettet),ller stikkontakten selv etterinstallasonen ikke erlett tilgengelig, mæman sette pa en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i situasjonene som oppstar i kategorien overspenning III, i henhold til installsjonsreglene.

Merk! Før man kobler ventilatorens strømkrets til stromnettet og fastslar at alt fungerer korrekt, mA man alltid kontrollere at strømledningen er korrekt monter.

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjop av en ny.

Montering

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig à la en kualifisert tekniker kontrollere for a forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket ma vare sterkt nok til a tale ventilatorhettens vekt.

Funksjon

Bruk største hastighet ved høy dampkonsentrasjon pa kjøkkenet. Vi anbefaler á slå pa viften 5 minutter För du begynner á lage mat, og la den fortsette á virke i enda cirka 15 minutter etter du er ferdig med matlagingen.

For a velge ventilatorhettens funksjoner er det tilstrekkelig a streife betjeningsknappene.

Belysningsknapp ON/OFF

Knapp for valg av intensiv hastighet (sugestyrke) - 5 minutters varighet - trykk igjen for a vende tilbake til forrige innstilling.

Knapp for valg av hoy hastighet (sugestyrke)

Knapp for valg av middels hastighet

(sugestyrke)- när den blinker viser den at det er nödvendig á vaske eller skiffe ut karbonfilteret. Denne signaleringen er normalt deaktiviert, for Å aktivere varslingen, skal man slå av det elektroniske systemet ved á holde knapp 0 inntrykt i 3 sekunder. Deretter skal man holde knappene 1 og 2 inntrykt samtidig i 3 sekunder. Først vil kun knapp 1 blinke, deretter vil begge knappene 1 og 2 blinke for á angi at varslingen er aktivert. Repeter operasjonen for á deaktivere varslingen. Først vil knappene 1 og 2 blinke, deretter blinker kun knapp 1 for á angi at deaktiveringen er utført.

Knapp for valg av lav hastighet (sugestyrke) - nar den blinker viser den at det er ndvendig a vaske fettfilteret.

Knapp for motor OFF (stand by) - Utelukker elektronisk betjening - Reset for signalering av vasking/utskifting av filtrene.

MOTOR OFF

Trykk kort for a sla av motoren.

RESET FOR SIGNALERING AV FILTRENE

Etter man har foretatt vedlikehold av filtrene, kal man med paslatt ventilator holde donne knappen inntrykt helt til man horer et akustisk signal. Det blinkende led-lyset 1 (fettfilteret) eller 2 (kullfilteret) slutter Å blinke.

UTELUKKELSE AV ELEKTRONISK BETJENING

Trykk knappen inn i 3 sekunder, og den elektroniske betjeningen av ventilatorhetten utelukkes.

Denne funksjonen kan vare nyttig mens du rengjørerproduktet.

For a gjenaktivere den elektroniske betjeningen er det tilstrekkelig a repetere operasjonen.

I tilfelle eventuell unnormal funksjon av apparatet, for du henvender deg til kundeservice anbefaler vi á koble apparatet fra stromnettet i minst 5 sekunder ved á dra kontakten ut av stopselet, og deretter koble det til igjen. I tilfelle unormal funksjon skulle fortsette, má man henvende seg til kundeservice.

Vedlikehold

Advarsell For enhver form for rengjring ell er vedlikehold ma ventilatorhetten frakobles strmnettet ved a dra ut ledningen ell sla av husets hovedstrombryter.

Rengjering

Ventilatoren mä rengjores javnlig, bade innvendig og utvendig (minst sá ofte som man utfører vedlikehold av fettfiltrene). Til rengjöring benyttes en klut fuktet med et nøytralt rengjøringsmiddel.

Unnga bruk av slipende aller etsendeprodukter.

Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det fjre til brann. Det er derfor meget viktig á følgdeijke bruksanvisningen nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle skader pa motoren, brann som skyldes manglende vedlikehold aller andre skader som skyldes at instruksene over/DDke er blitt fulgt.

Fettfilteret - Fig. 19-25

Fanger cokefettpartikler.

Dette ma rengjores en gang i maneden (eller nár det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjonden), med milde (ikke aggressive) rengjøringsmidler, for hand aller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For a demontere fettfilteret ma man dra i fjaerhandtaket.

Kullfilter (kun med resirkulering av luften) - Fig. 23 Holder tilbake ubehagalige lukter fra matlaging.

Kullfilteret kan rengjores annihilver maned (eller nár systemet for varsling om skitne filtré - om dette er forutsett på modellen man har - viser at rengjoring er ndvendig), i varmt vann og med egnet rengjoringsmiddel, ellr i oppvaskmakin pà 65^ (ved rengjoring i oppvaskmakin skal filteret vaskes på full syklus uten annen oppvask i maskinen).

Klem vannet forsiktig ut av filteret uten Å odelegge det, og legg det deretter i stekeovnen i 10 minutter ved 100^ for a tørke det ordentlig.

Skift ut filterputen hvert 3. ár og hvre gang stoffet er skadet.

Utskifting av lyspaerer

Ventilatoren er utstyr med et belysningsystem basert pa LED-teknologi.

LED-lysene garanter optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspaerer og tillater en strømsparing på 90% .
